Apéndice B • Procedimientos de aplicación del Vission 20/20
EJEMPLO DE SELECCIÓN DE SETPOINT
El siguiente ejemplo es para ilustrar la selección de setpoints para la característica de Pulldown. Los valores escogidos
NO representan aplicaciones reales en el campo.
Suposiciones y variables:
• Presión de succión actual está en 80 Psig
• La presión de succión meta es 20 Psig (esto define un cambio de 60 psig)
• La duración de tiempo permitida para llegar al setpoint es 10 días (240 horas) de tiempo de pulldown
• El cambio de presión de succión permitido para cada paso es 5 psig
Para calcular el setpoint de retardo por paso
Entonces, por las primeras 20 horas el compresor funciona a 75 psig, luego por las siguientes 20 horas a 70 psig, luego
por las siguientes 20 horas a 65 psig, y así sucesivamente.
Después del 12avo paso (funcionando a 25 psig), 240 horas habrán pasado, y el nuevo setpoint cambia a 20 psig.
Después de que el setpoint de pulldown es igual o menos que el setpoint de control, la característica de pulldown se
deshabilita a si misma.
B - 4

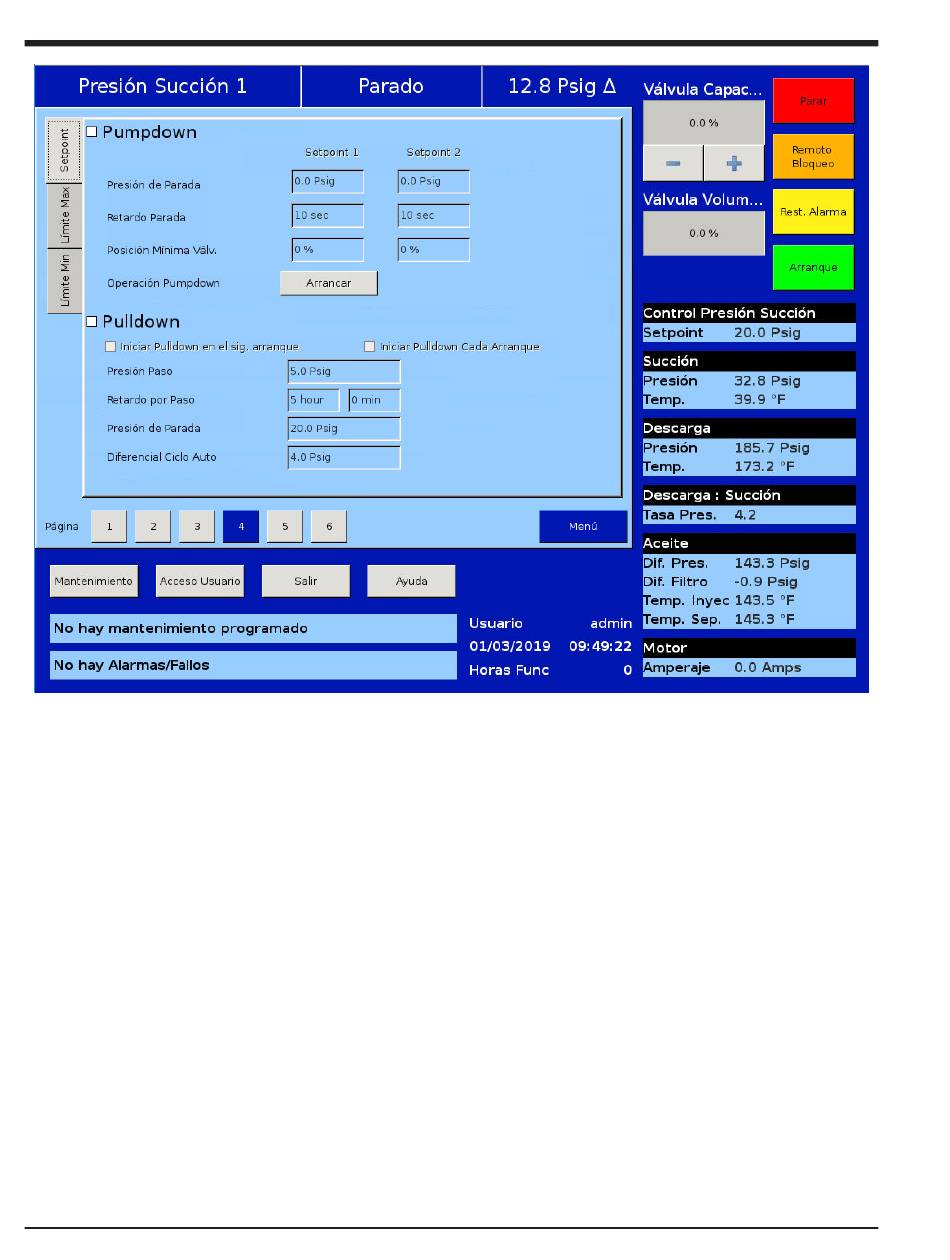

Figura B-1. Setpoints de Pulldown
Número de pasos de pulldown = Delta (60 Psig cambio * 1 paso /5 psig) = 12 pasos
Retardo por paso = (240 horas / 12 pasos) = 20 horas/paso
