Para cambiar la entrada de la frecuencia de referencia y del comando de operación entre las terminales de
control y de comunicación RS-485 se deben configurar los siguientes parámetros:
1. 00-05=1 (use la terminal de control AI1 o AI2 como control de la frecuencia de referencia)
2. 00-02=1 (use la terminal de control S1 o S2 para el comando de operación)
3. Configure una de las terminales de entrada digital (03-02 a 03-05) a 28 (Selección de operación de modo
remoto)
03-0X =24: Entrada de PLC
La entrada se usa para la lógica de escalera PLC. El diagrama de escalera (Ladder) se puede modificar
usando el programa (software) de enlace F510 TECO Link.
03-0X =26: Secuencia de 3-hilos (Comando adelante /reversa (Forward/ Reverse)
Cuando la terminal de entrada digital (S3~S6) es configurada a 26, las terminales S1 y S2 se convertirán en
los comandos de operar (Run) y de paro (Stop). Referirse a la Fig.4.3.2.
03-0X =29: Frecuencia de Joggeo
Cuando 00-18 (Frecuencia de Joggeo) es configurada hacia arriba, el inversor depende de esta frecuencia
para el comando cuando está encendida (ON).
03-0X =30: Comando de configuración de Aceleración/ Desaceleración 2
Cuando está encendido (ON), el inversor estará activo y depende del tiempo de aceleración 2 de 00-16 y del
tiempo de desaceleración 2 de 00-17.
03-0X =31: Advertencia de sobrecalentamiento del inversor
Cuando la entrada está activa el inversor muestra el mensaje de advertencia "OH2" y continúa en operación.
Al desactivar la entrada vuelve a la pantalla original. El mensaje de advertencia no requiere del restableci-
miento del inversor.
03-0X =33: Frenado DC
Cuando está activa la entrada se activa el frenado de inyección DC durante el arranque y el paro del inver-
sor.
El frenado de inyección DC se deshabilita cuando está activo un comando de operar o de joggeo. Referirse
al diagrama de temporizado de frenado DC en la Fig.4.3.21.

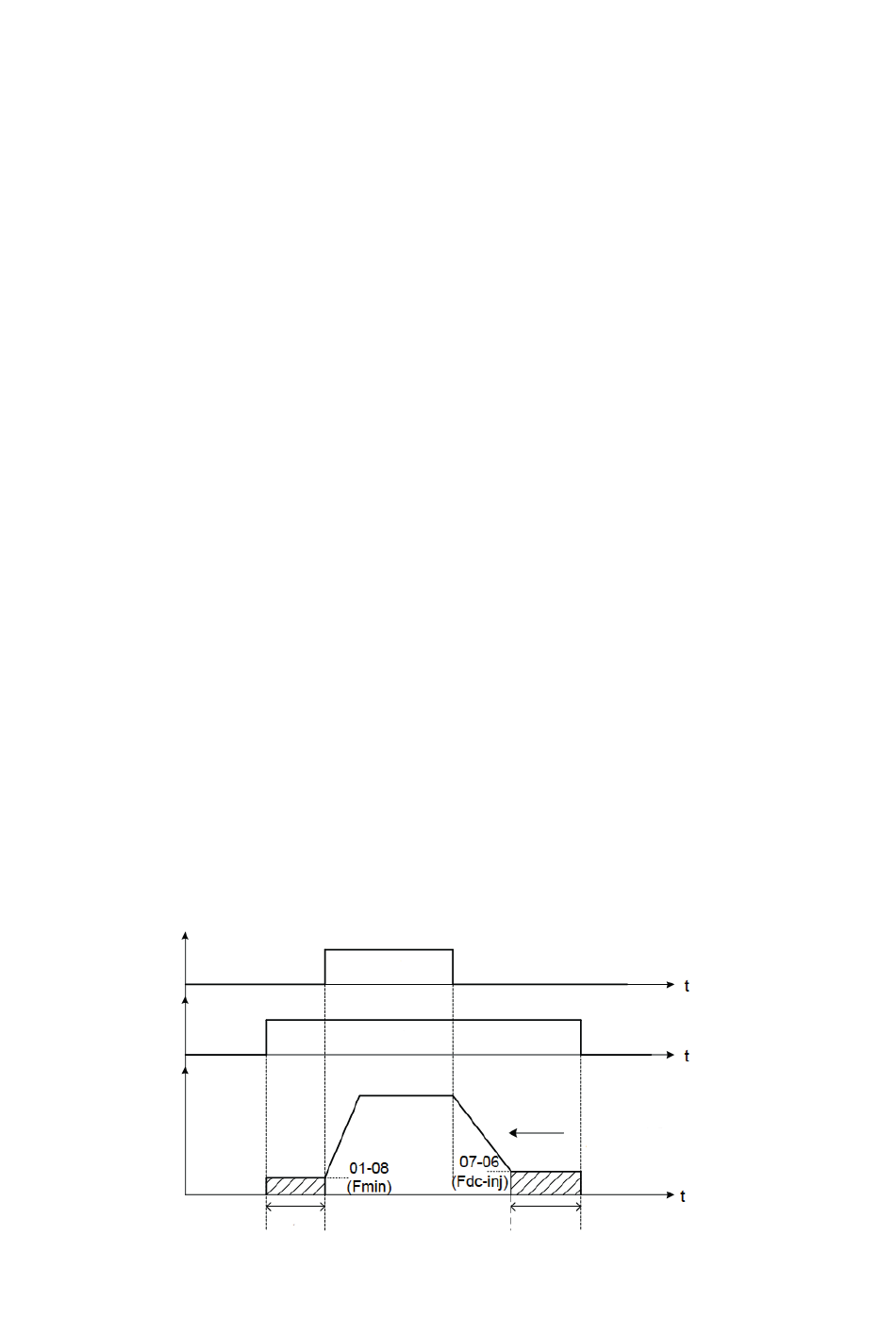

Figura 4.3.21 Diagrama de temporizado de frenado
