3.17 Cableado del circuito de control

(1) Separe del cableado del circuito principal los cables para las terminales del circuito de control para las
terminales (R/L1, S/L2, T/L3, U/T1, V/T2, W/T3).
(2) Separe los cables para las terminales del circuito de control R1A-R1B-R1C (o R2A, R2C) (salidas de
relés) de los cables para las terminales  - , A01, A02, GND, DO1, DO2, DOG, +12 V, (-12 V), AI1, AI2 y
del cable a tierra (GND).
(3) Use cables en par trenzados y blindados (#24 - #14 AWG / 0.5 -2 mm2) según se muestra en la Fig.
3.17.1 en los circuitos de control para minimizar los problemas de ruidos. La distancia máxima del cableado
no debe exceder 50 m (165 pies).

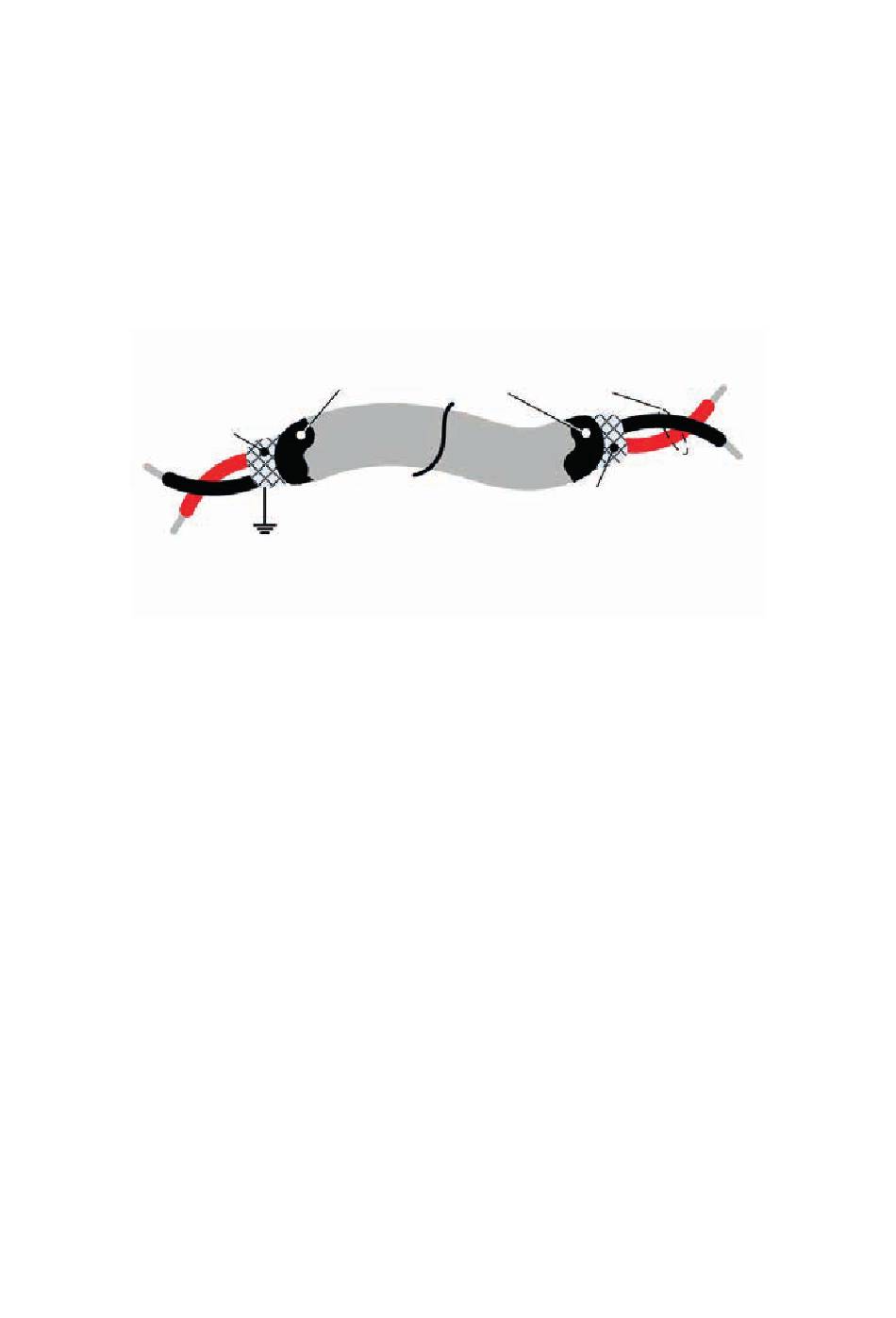

Blindaje
Cubra con cinta aislante
Blinde la conexión a tie-
rra SOLO en el extremo
del inversor
Fig. 3.17.1 Cable blindado trenzado
3-28
Par trenzado
NO blinde la conexión a
tierra en este extremo
