Corriente de
salida del inversor

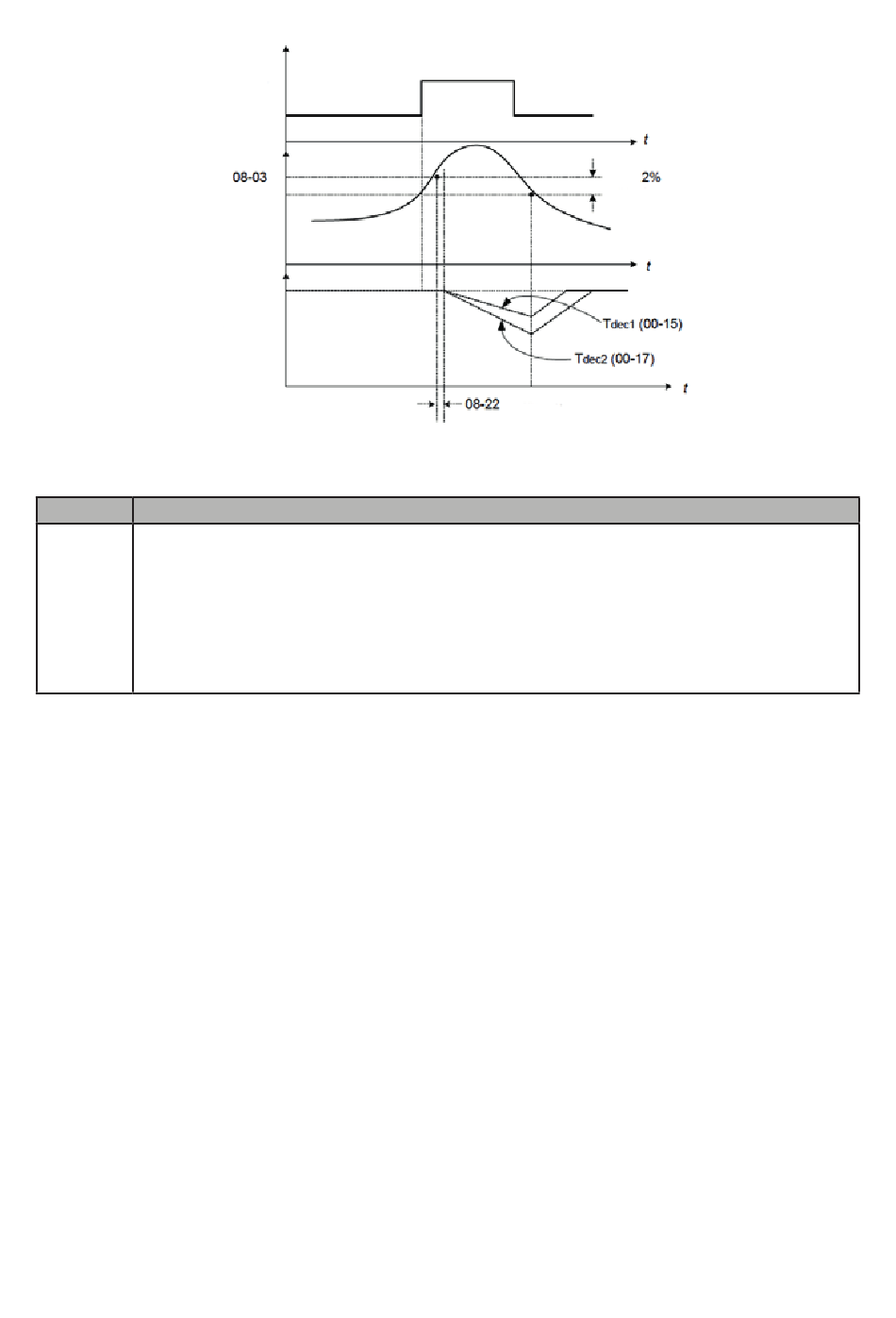

Figura 4.3.60 Selección de prevención de paro en la operación
08-05 Selección de protección contra sobrecarga del motor (OL1)
xxx0b : La protección contra sobrecarga del motor está deshabilitada.
xxx1b : La protección contra sobrecarga del motor está habilitada.
xx0xb : Arranque en frío de sobrecarga del motor
xx1xb : Arranque en caliente de sobrecarga del motor
Rango
x0xxb : Motor estándar
x1xxb : Motor especial
0xxxb : Reservado
1xxxb : Reservado
La función de protección contra sobrecarga del motor estima el nivel de sobrecarga del motor en base a la
corriente de salida, la frecuencia de salida, el tiempo y las características del motor. El tiempo de disparo
de sobrecarga del motor depende de la corriente especificada del motor, cuando la frecuencia de salida es
superior a 60 Hz.
Al encender el inversor, el registro interno de acumulación térmica de la protección contra sobrecargas del
motor se restablece (reset).
Para usar la función integrada de protección contra sobrecargas del motor, el parámetro 02-01 (corriente
especificada del motor) debe coincidir con la corriente especificada en la placa del motor.
Apague la protección contra sobrecargas del motor cuando use dos o más motores conectados al inversor
(configure 08-05 = xxx0b) y proporcione una protección externa contra sobrecargas para cada uno de los
motores (por ejemplo; interruptor térmico contra sobrecargas).
Con la función de arranque en frío habilitada (08-05 = xx0xb), la protección contra sobrecargas del motor
ocurre a los 5 minutos y medio al operar el motor al 150% de la corriente especificada del mismo y a una
frecuencia de salida superior a los 60 Hz.
Con la función de arranque en caliente habilitada (08-05 = xx1xb), la protección contra sobrecargas del mo-
tor ocurre a los 3 minutos y medio al operar el motor al 150% de la corriente especificada del mismo y a una
frecuencia de salida superior a los 60 Hz Referirse a la Fig.4.3.61 a continuación para un ejemplo de una
curva estándar de protección contra sobrecargas del motor.
Carga
Frecuencia
de salida
(tiempo de detección)
4-146
Histéresis
