3.12 Cableado del inversor

Precauciones de cableado
PELIGRO
(A) Terminales de Alimentación
1.
El voltaje de alimentación puede ser conectado en cualquier secuencia de fase para energizar las termi-
nales de alimentación R/L1, S/L2, o T/L3 en el bloque de la terminal.
2.
NO conecte el control de alimentación AC a las terminales de salida U/T1, V/T2 y W/T3.
3.
Conecte las terminales de salida U/T1, V/T2, W/T3 a los cables del motor U/T1, V/T2, y W/T3, respecti-
vamente.
4.
Confirme que el motor rote hacia adelante al estar en "Forward Run Source". De no ser así, cambie dos
de los cables (indistintos) de salida, para cambiar la rotación del motor.
5.
NO conecte capacitores correctores de fase o filtros contra ruidos LC/RC al circuito de salida.
(B) Conexión a tierra
1.
Conecte la terminal a tierra (E) a tierra con una resistencia inferior a 100 Ω.
2.
No comparta el cable a tierra con otros dispositivos, como son las máquinas de soldar u otras herra-
mientas eléctricas.
3.
Use siempre un cable a tierra que cumpla con las normas y regulaciones locales aplicables a equipo
4.
eléctrico y minimice la longitud del cable a tierra.
5.
Cuando use más de un inversor, tenga cuidado de no conectarlo en la forma incorrecta, de circuito, vea
6.
el ejemplo que se muestra en la Fig. 3.12.1
F510
F510
•
NO quite ninguna de las tapas protectoras o trate de efectuar ninguna conexión
mientras que la corriente esté conectada. Efectúe todas las conexiones antes de
alimentar. Cuando se realicen cambios en las conexiones después del encen-
dido, desconecte la alimentación y espere al menos cinco minutos después de
haber cortado la corriente antes de empezar. Confirme también que el indicador
de carga esté apagado (OFF) y de que el voltaje DC entre las terminales B1/P o
(+) y (-) no exceda los 25 V, pues puede presentar una descarga eléctrica o sufrir
lesiones.
•
Solo personal autorizado debe trabajar en el equipo (deben quitarse todos los
objetos de joyería metálica, como son relojes, y anillos y usar herramientas con
aislante), de otra forma se puede producir un choque eléctrico o se pueden cau-
sar lesiones.
F510
a) Correcta
F510
b) Correcta

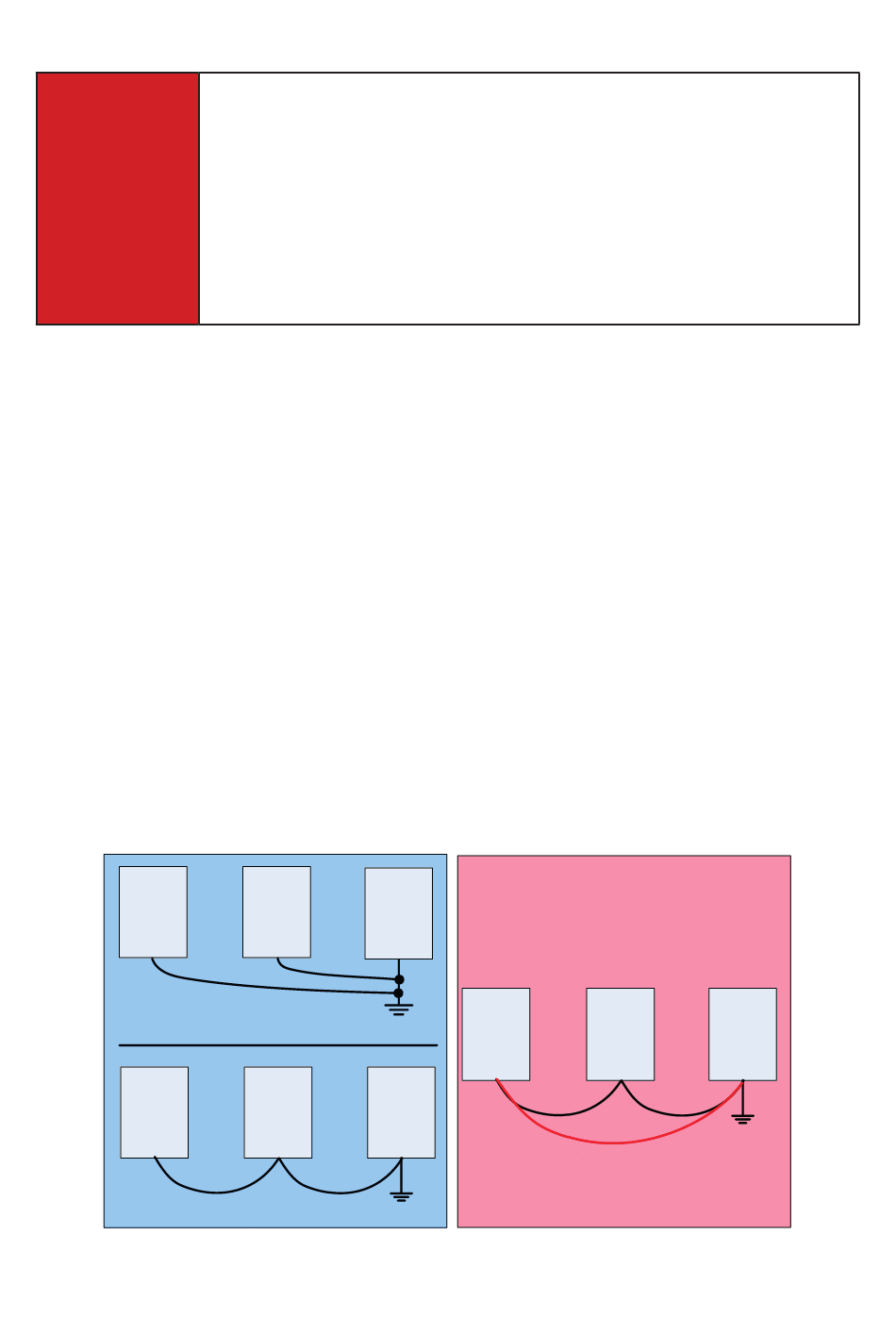

Fig. 3.12.1 Conexión del inversor a tierra
F510
F510
F510
3-24
F510 F510
Circuito
c) Incorrecta
