5.1.2 Conexión de apantallamiento
•

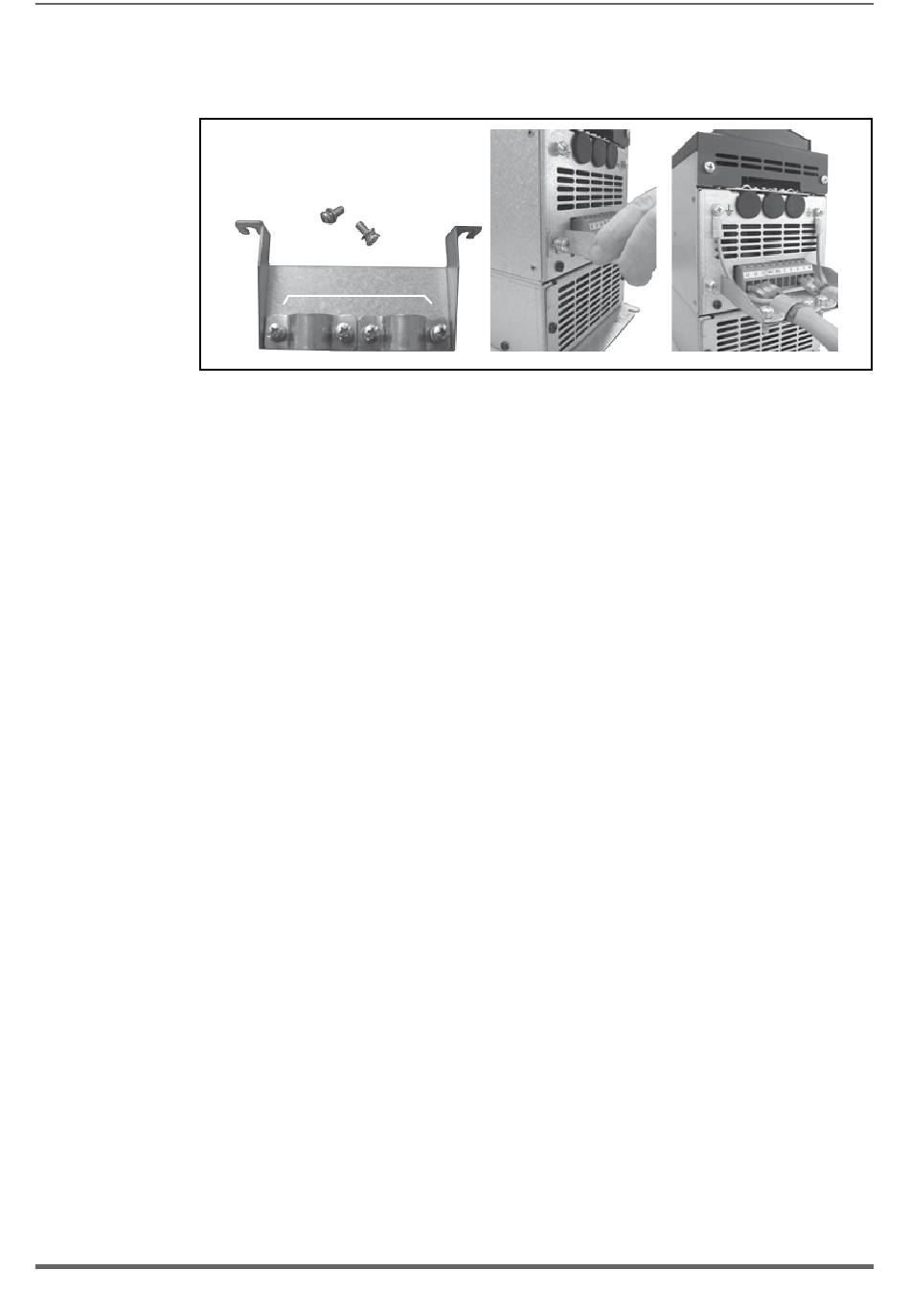

Enganche el soporte metálico (A), para el blindaje de la parte de potencia, en las
dos posiciones (B) i fíjelo con los dos tornillos + la arandela integrada (C).
Fije el blindaje de los cables a la sección omega (D).
•
En estos tamaños no está previsto el soporte metálico (A); el blindaje de los
cables debe realizarlo el instalador.
22
Tamaños 1...5
C
D
A
Tamaños ≥ 6
ADV200 • Guía rápida de instalación - Especificaciones y conexión
B
D
