1.6 GRupO DE CONEXIóN DE lA CAlDERA.
El grupo de conexión, compuesto por todo lo necesario para reali-
zar las conexiones hidráulicas y la instalación del gas del aparato, se
entrega de fábrica con la caldera. Realice las conexiones tal y como
se indica en la (Fig. 7 y según el tipo de instalación por realizar.
1.7 CONEXIóN DEl GAS.
Nuestras calderas están fabricadas para poder funcionar con gas
metano (G20) y G.L.P. El diámetro de la tubería de alimentación
debe ser igual o superior al del racor de la caldera 3/4"G.
ATENCIóN:
antes de conectar el gas es necesario lim-
piar por dentro las tuberías del sistema
de alimentación para eliminar todos los re-
siduos que podrían afectar el funcionamiento
de la caldera. Además, es necesario controlar
si el gas de la red es el mismo que requiere la
caldera (vea la placa de datos puesta en la cal-
dera). Si no lo fuera, hay que adaptar la caldera
para el otro tipo de gas (vea la conversión de los
aparatos en caso de cambio de gas). También
es importante controlar la presión dinámica de
la red (metano o G.l.p.) que se utilizará para
abastecer la caldera, que deberá cumplir con la
norma EN 437 y los anexos correspondientes,
ya que una presión insuficiente puede influir
sobre la potencia del generador y producir
molestias al usuario.
V
M
SC
AC
AF
G
1
R
En base a las normativas vigentes pre-
pare la conexión situada antes, entre
el equipo y la instalación de gas, con
una llave de paso. Esta llave si la proporciona
el fabricante del aparato puede conectarse
directamente a este (es decir, después de las
tuberías que forman la conexión entre la in-
stalación y el aparato), según las instrucciones
del fabricante.
El grupo de conexión Immergas suministrado
como kit opcional, también incluye la llave
de gas cuyas instrucciones de instalación se
adjuntan al kit.
Si es necesario compruebe que la llave de paso
del gas esté bien conectada.
Las dimensiones del tubo de entrada del gas deben ser conformes
con las normativas vigentes para que el quemador reciba la can-
tidad de gas que necesita incluso cuando el generador funciona a
la máxima potencia, de forma que se mantengan las prestaciones
de la caldera (ver los datos técnicos). El sistema de conexión debe
cumplir con las normativas técnicas vigentes (EN 1775).
ATENCIóN:
el equipo se ha diseñado para funcionar
con gas sin impurezas. Si el gas utilizado
no es puro, hay que instalar filtros de entrada
con el fin de restablecer la pureza del combus-
tible.

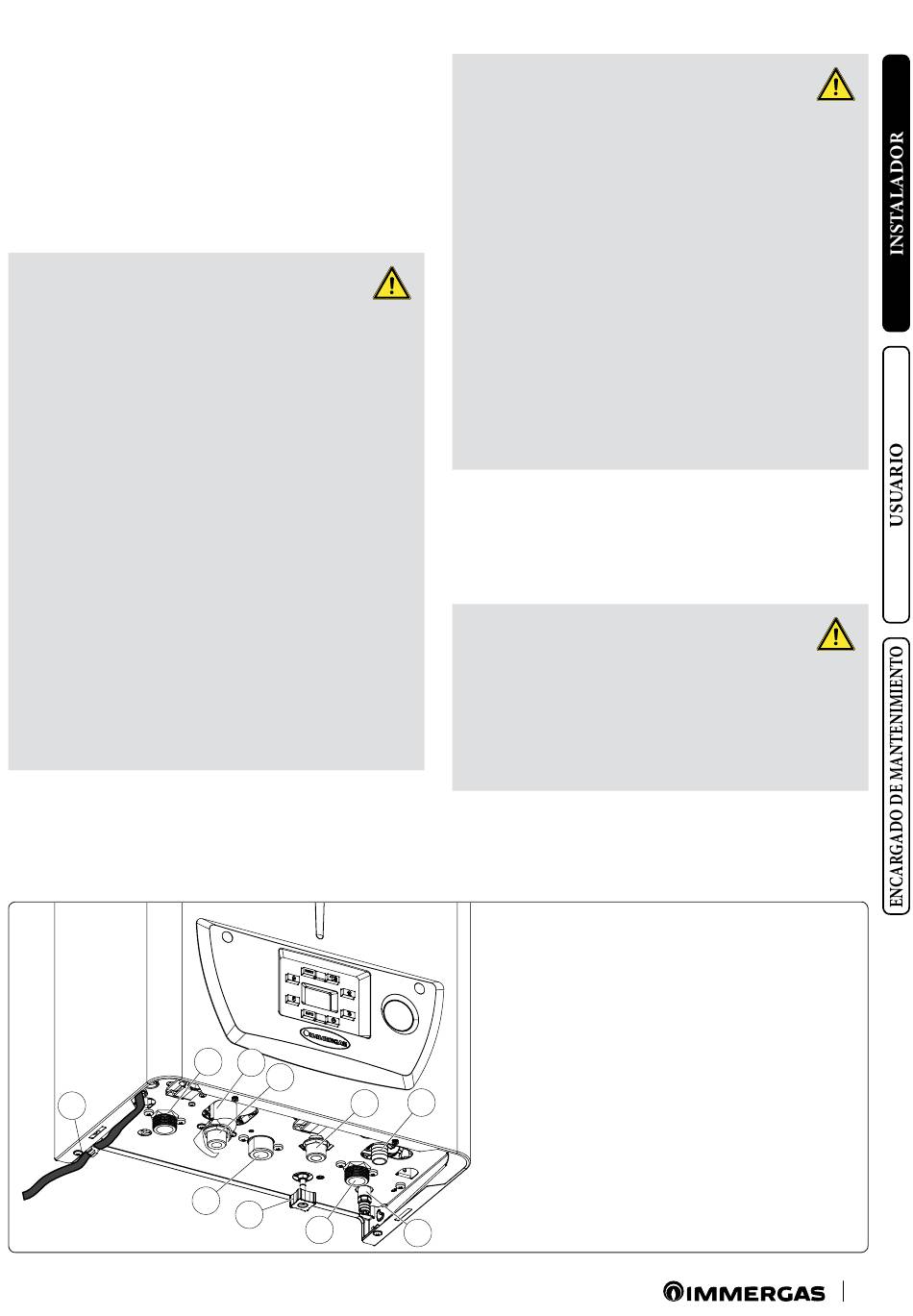

Leyenda:
V - Conexión eléctrica
G - Alimentación gas
AC - Salida del agua caliente sanitaria
AF - Entrada agua sanitaria
SC - Evacuación condensados
(diámetro interior mínimo de Ø 13 mm)
M - Ida instalación
R - Retorno instalación
3
1 - Grifo de llenado de la instalación
2 - Grifo de vaciado de la instalación
3 - Racor de descarga de la válvula de seguridad de
3 bares
2
7
11
