REGULACIÓN DEL AIRE EN EL CABEZAL DE COMBUSTIÓN
El cabezal de combustión cuenta con un dispositivo de regulación que
permite abrir o cerrar el paso de aire entre el disco y el cabezal. Cer-
rando el pasaje, se obtiene una alta presión línea arriba del disco,
aún con caudales bajos. La elevada velocidad y turbulencia del aire
consiente una mejor penetración en el combustible, resultando en una
óptima mezcla así como en la estabilidad de la llama. Puede ser in-
dispensable tener una elevada presión del aire antes del disco para
evitar pulsaciones de llama; esta condición es indispensable cuando
el quemador trabaja en una cámara de combustión presurizada y/o
con alta carga térmica.
El dispositivo que cierra el paso al aire del cabezal de combustión
debe regularse en una posición tal que se obtenga siempre detrás del
disco un valor claramente elevado de la presión del aire. Mientras el
quemador trabaja con caudal máximo, regular el cierre de aire en el
cabezal para provocar una ligera apertura de la clapeta que regula el
flujo de aire. Iniciar la regulación colocando el regulador del aire del ca-
bezal de combustión en una posición intermedia y encender el quema-
dor para una regulación indicativa como se ha indicado anteriormente.
Desplazar hacia delante o hacia atrás el cabezal de combustión para
optimizar el flujo de aire en función del suministro.
CUIDADO / ADVERTENCIAS
Las regulaciones arriba indicadas son solo indicativas; poner el
cabezal de combustión en función de las características de la
cámara de combustión.

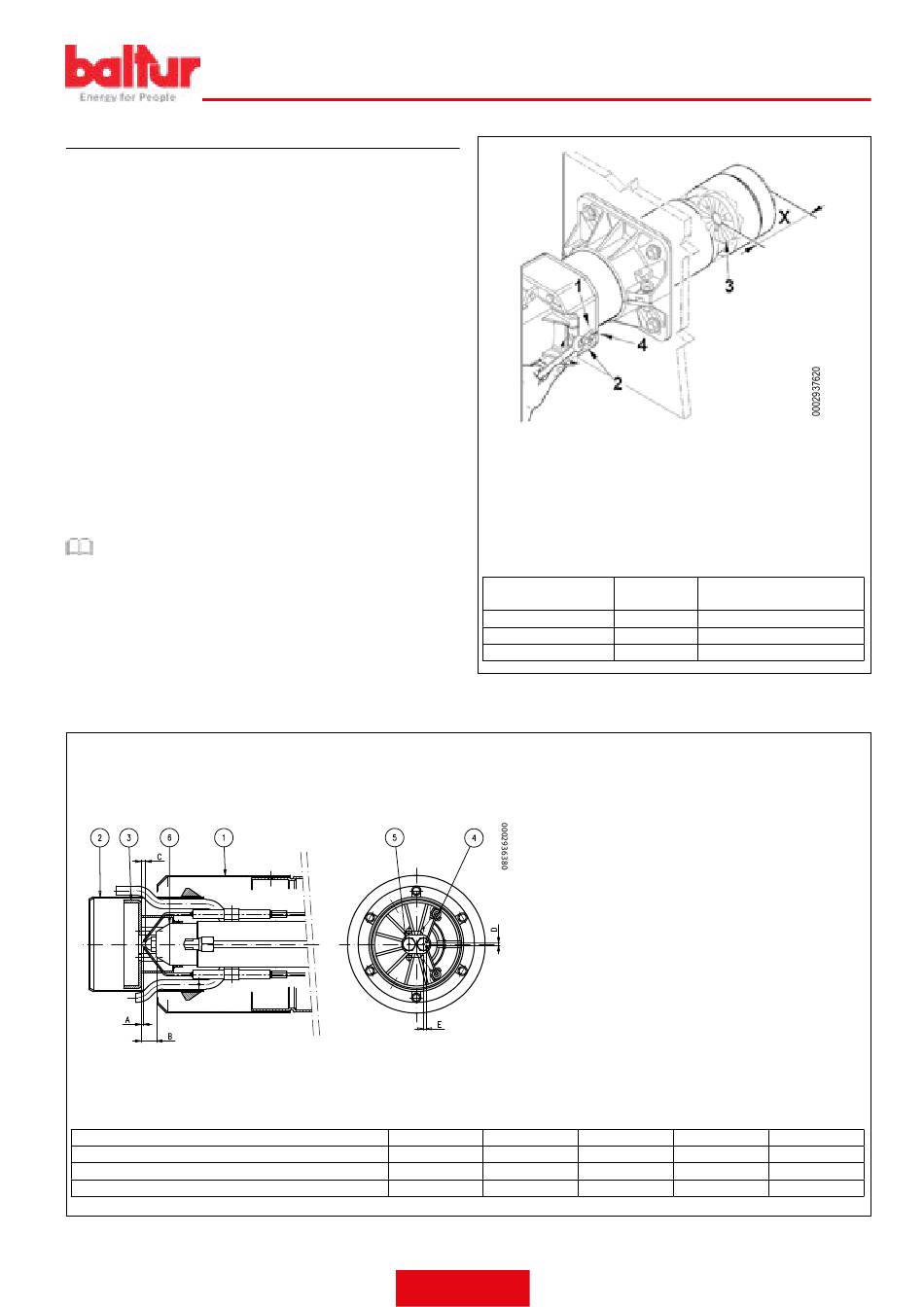

ESQUEMA DE REGULACIÓN DEL CABEZAL DE COMBUSTIÓN Y LA DISTANCIA DEL DISCO DE ELECTRODOS
Modelo
TBML 200 MC / ME
TBML 260 MC / ME
TBML 360 MC / ME
X = Distancia cabezal-disco; regular la distancia X siguiendo las in-
dicaciones:
• Aflojar el tornillo (1)
• Girar el tornillo (2) para poner la cabeza de combustión (3) según
la referencia (4).
• Regular la distancia (x) entre el valor mínimo y máximo según lo
que se indica en la tabla.
QUEMADOR
TBML 200 MC / ME
TBML 260 MC / ME
TBML 360 MC / ME
1- Difusor
2- Difusor interno
3- Disco de la llama
4 - Electrodos de encendido
5 - Boquillas
6- Tubo porta boquillas
Después de haber montado las boquillas, verificar el correc-
to posicionamiento de los electrodos y del disco, según las
alturas indicadas en mm.
Es conveniente llevar a cabo una comprobación de la alturas
después de cada intervención en el cabezal.
Boquillas recomendadas: STEINEN tipo SS 45° (TBML 80-
120-200..)
MONARCH tipo HV 45° (TBML 160-260 ..)
MONARCH tipo PLP 60° (TBML 360..)
A B
1 ÷ 1, 5 20 ÷ 21
1 ÷ 1, 5 25 ÷ 26
1 ÷ 1, 5 20 ÷ 21
29 / 50
0006081545_202011
Valor indicado por la referencia
X
4
110 ÷ 150 4 ÷ 1
106 ÷ 156 5 ÷ 1
98 ÷ 136 4 ÷ 1
C D
7 ÷ 8 3 ÷ 4
12 ÷ 13 3 ÷ 4
7 ÷ 8 3 ÷ 4
ESPAÑOL
E
8 ÷ 9
8 ÷ 9
8 ÷ 9
