StructureMap

La función StructureMap superpone en el mapa imágenes de
SideScan procedentes de una fuente StructureScan. Esto facilita la
visualización del entorno submarino con respecto a su posición y
ayuda a interpretar las imágenes de SideScan.

Imagen de StructureMap

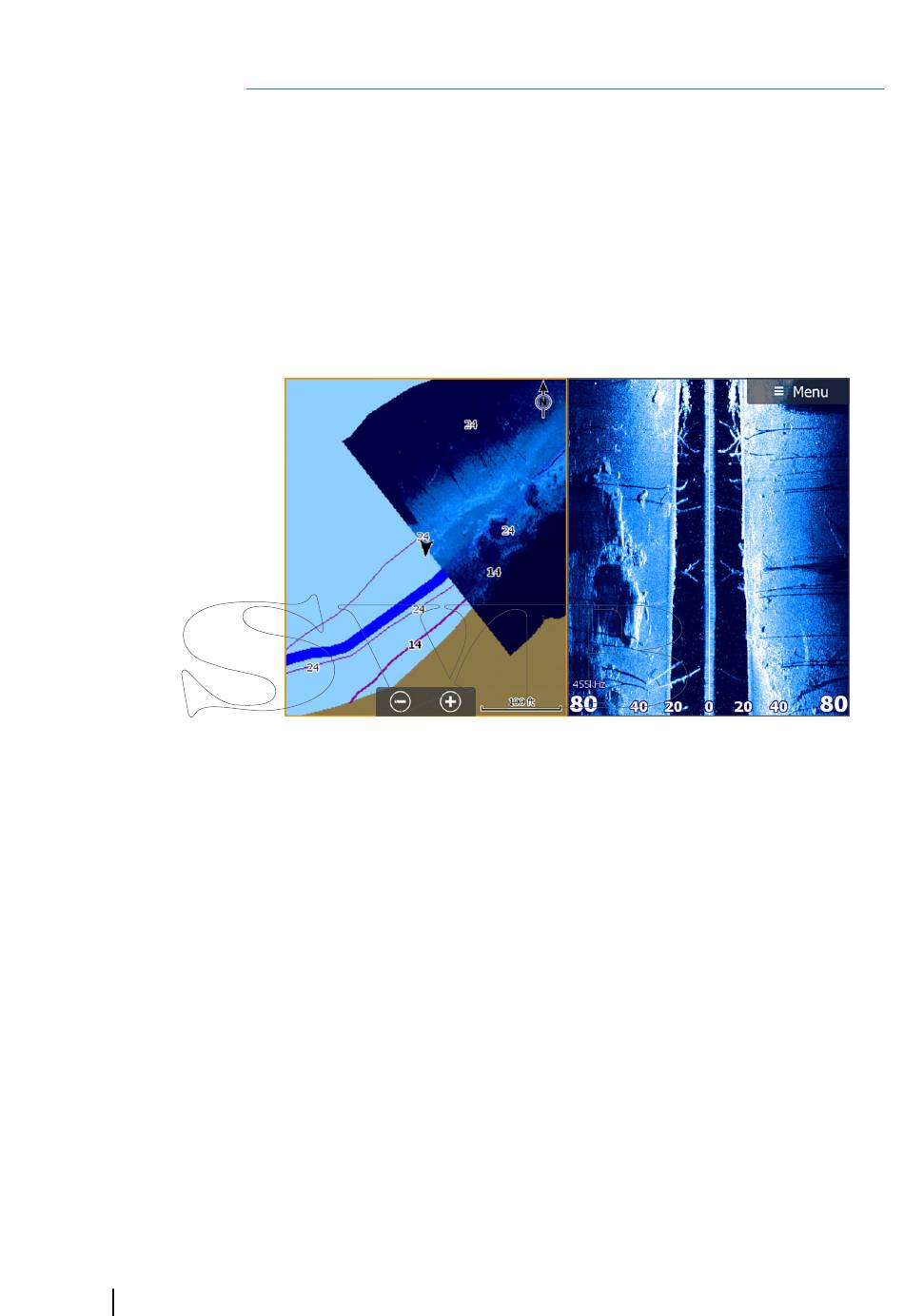

En el siguiente ejemplo se muestra un panel de carta con
superposición de Structure junto con un panel SideScan tradicional.
Cuando tiene una superposición de Structure, puede moverse por
la carta como siempre:
Activación de la superposición de Structure
1.
En el menú Carta, active la superposición de Structure:
- El menú Carta se ampliará para mostrar las opciones de
Structure.
- Los datos de Structure empezarán a aparecer en la pantalla de
la carta en cuanto se active la superposición de Structure.
2.
Seleccione la fuente de Structure:
- La opción de datos Live (Directo) es la seleccionada por
defecto.
Ú Nota:
La superposición de Structure también puede activarse
seleccionando un archivo de StructureMap que se haya
guardado en el explorador de archivos.
