Configuración del Doble Canal de 30 vatios
Introducción

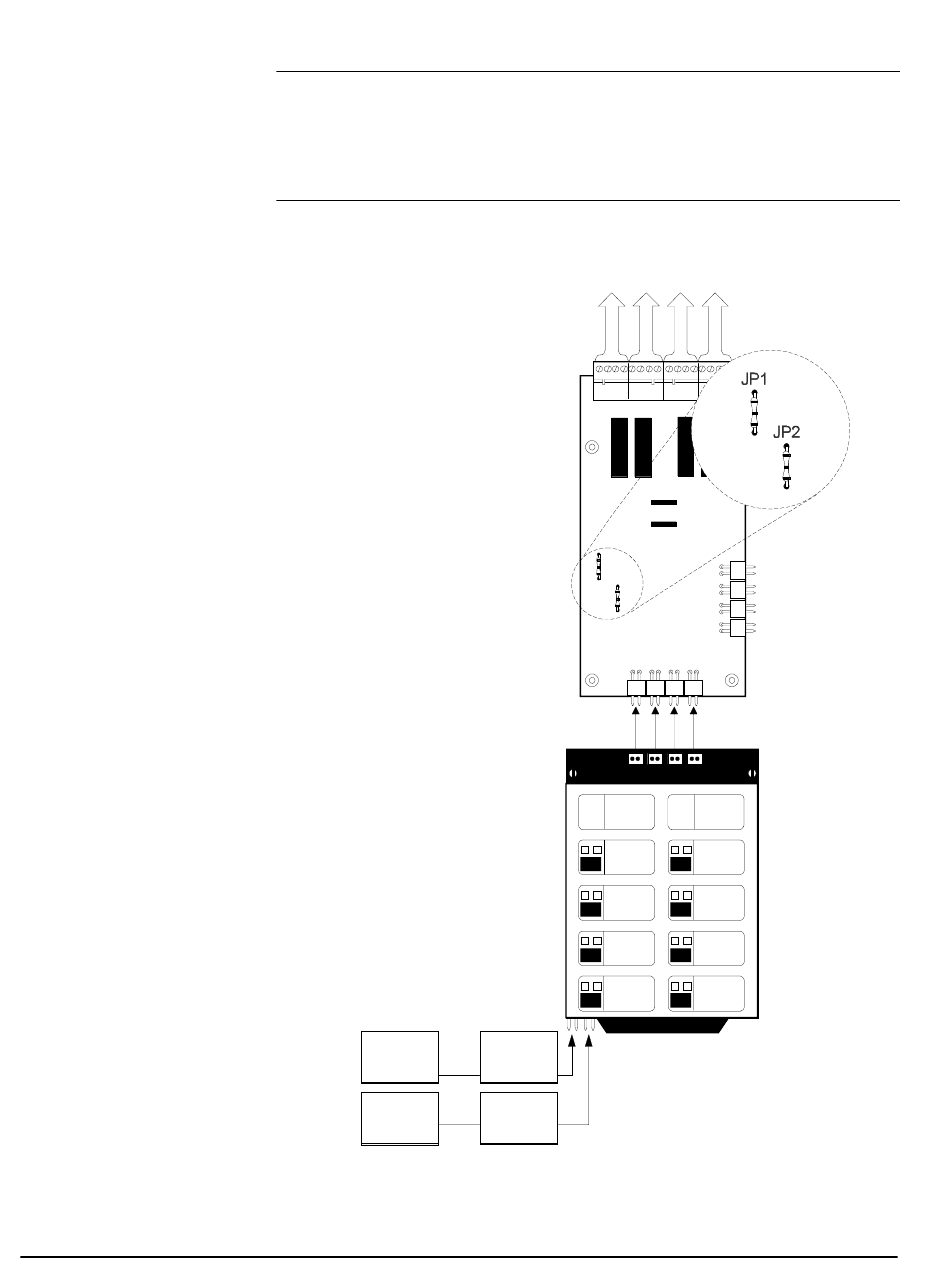

Diagrama del Cableado
MI-DT-170e
1) El conector P6 o los terminales 5 y 6 del P8 proporcionan alimentación de
Audio de AA-30. Esta alimentación de audio no puede ser supervisada en esta
configuración.
2) La alimentación máxima es de 30 vatios por circuito.
3) En el diagrama siguiente,corte los jumpers JP1 y JP2 en VCE-4.
AMG-1
AMG-1
Salida
Audio Output
P5
de Audio
AMG-E
AMG-E
Salida P5
Audio Output
de Audio
Configuración Típica de un Doble Canal de 30 vatios
NOTIFIER ESPAÑA
30 vatios
Estos cuatro circuitos
comparten 30 vatios cada uno.
VCE-4
J5 J7 J8 J6
MOD U LE
TY PE
LAMPS
SWITCH
DCM-4
AA-30
AA-30
Alimentación
Audio Power
P2
de Audio
P6
AA-30
AA-30
P2 Alimentación
Audio Power
de Audio
P6
J4
J3
SJ6
SJ8
No
Sin Conexiones
Connection
SJ7
SJ5
MOD U LE
TY PE
LAMPS
SWITCH
