Cableado del Local Protegido

Introducción
Diagrama del Cableado
Unidad del Local Protegido
de la AFP-400
MI-DT-170g

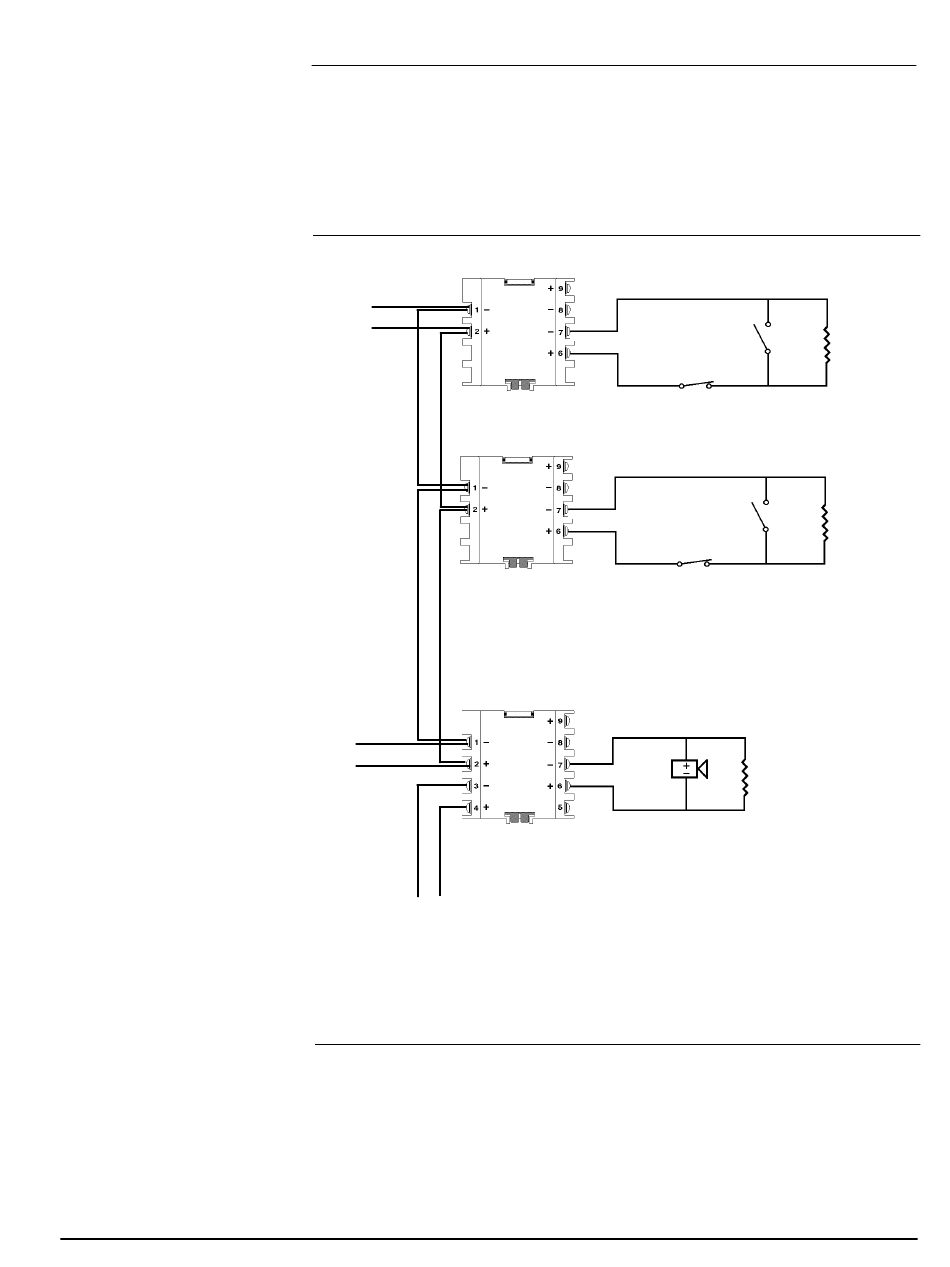

La Figua A-6 muestra una AFP-400 ajustada para el Cableado del Local Protegido
en aplicaciones de la Estación Central y Alarma de Robo. Obseve lo siguiente en
el diagrama del cableado:
• Los MMX-1 están programados con el software tipo "SENSOR ROBO."
• El CMX está ajustado como un Circuito de Aviso y Señalización y programado
en la Unidad el Local Protegido. (Para uso suplementario utilice únicamente
sistemas Listados por UL.)
(–)
(+)
Al
siguiente
equipo
– +
Fuente de Alimentación
24 VDC, listado UL
Figura A-6 Cableado Típico del Local Protegido para Aplicaciones
de la Estación Central y de Alarma de Robo
NOTIFIER ESPAÑA
Interruptor de seguridad normalmente
MMX-1
cerrado, listado UL
Interruptor de seguridad normalmente
MMX-1
cerrado, listado UL
Circuitos de Señalización
CMX
listado por UL de +24 VDC
Interruptor de seguridad
normalmente abierto,
listado UL
Resistencia de
Final de Línea
de 47K
(A2143-00)*
Interruptor de seguridad
normalmente abierto, listado UL
Resistencia de
Final de Línea
de 47K
(A2143-00)*
Resistencia de
Final de Línea
de 47K
(A2143-00)*
161
