Hoja de datos: terminal de válvulas

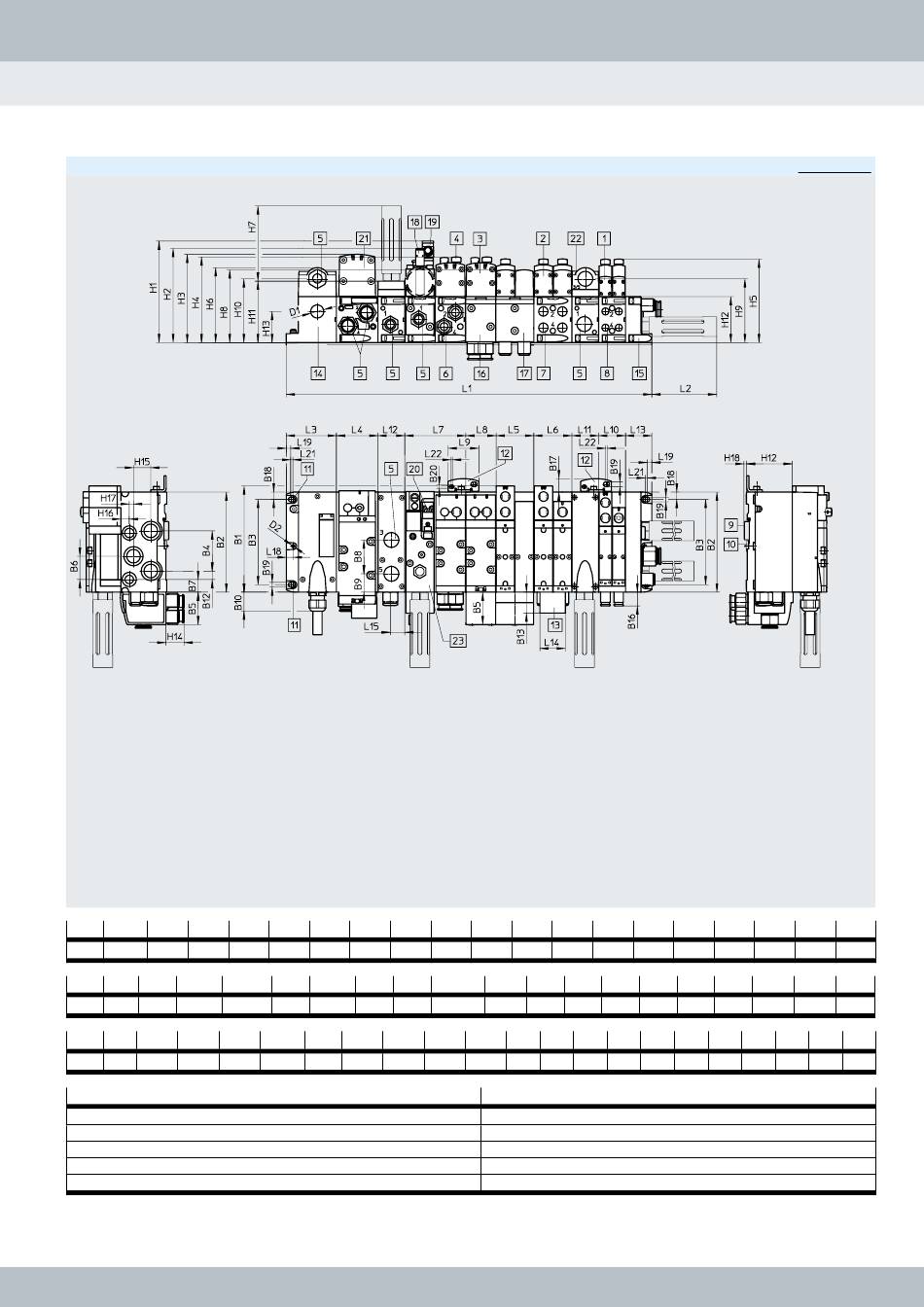

Dimensiones
Terminal de válvulas con conexión multipolo
[1] Electroválvula
ancho de 18 mm
[2] Electroválvula
ancho de 26 mm
[3] Electroválvula
ancho de 42 mm
[4] Tapa ciega/accionamiento ma-
nual auxiliar
[5] Unión roscada G1/2
[6] Unión roscada G3/8
[7] Unión roscada G1/4
[8] Unión roscada G1/8
Medida B1 B2 B3
[mm] 150,5 142 121
Medida L2 L3 L4
[mm] 92,4 71,3 n2x59 n01 x 54
Medida L22 H1
D1@ D2@
[mm] 2 18,5 4,5 143,9
Ancho
18 mm
26 mm
42 mm
52 mm
Combinación de 18 mm, 26 mm, 42 mm y 52 mm
-H- Nota: este producto cumple con las normas ISO 1179-1 e ISO 228-1.
2020/08 – Reservado el derecho de modificación
[9] Perfil DIN
[10] Accesorio para montaje en perfil
DIN
[11] Taladro de fijación
[12] Escuadra de fijación adicional
[13] Soporte para placas
identificadoras
[14] Conexión multipolo
[15] Placa final
[16] Placa base con conexiones
laterales de 43 mm, G3/8
B4 B5 B6 B7 B8
57 46 33 18 48
L5 L6 L7 L8 L9
54 n1x43 43 43,5
H2 H3 H4 H5
133,3 125 121,3 118,2
[17] Placa base con conexiones
laterales de 54 mm, G1/4
[18] Sensor de proximidad M12x1
[19] Caja tomacorriente M12x1
[20] Conexión eléctrica según
EN 175301-803 forma C
[21] Electroválvula
ancho de 52 mm
[22] Placa de alimentación
[23] Válvula de arranque progresivo
B9 B10 B11 B12 B13
26 27 2 12 29,6
L10 L11 L12 L13
n02x38 nx38 38 37,3
H6 H7 H8 H9 H10
106,3 107,8 103 90,3 90,3
L1
71,3 + n02 x 38 + n x 38 + 37,3
71,3 + n01 x 54 + n x 38 + 37,3
71,3 + n1 x 43 + n x 38 + 37,3
71,3 + n2 x 59 + n x 38 + 37,3
71,3 + n02 x 38 + n01 x 54 + n1 x 43 + n2 x 59 +n x 38+ 37,3
d Internet: www.festo.com/catalogue/...
Terminales de válvulas VTSA
Descarga de datos CAD a www.festo.com
n02 Número de placas de enlace
de 38 mm
n01 Número de placas de enlace
de 54 mm
n1 Número de placas de enlace
de 43 mm
n2 Número de placas de enlace
de 59 mm
n Número de placas de alimen-
tación (solo con placa final
con codificación)
B14 B16 B17 B18
23 19,5 19 10,5
L14 L15 L16 L18 L19
36 20,5 20 9,8 6,3
H11 H12 H13 H14 H15 H16
87 65 44 25,7 24,5 12
B19 B20
6,6 4,5
L20 L21
5,5 3
H17 H18
6 3,5
87
