• Lorsque le brûleur est allumé, régler la distribution à la valeur dési-
rée en effectuant la lecture sur le compteur.
• Ce débit peut être modifié en agissant sur le régulateur incorporé
dans la vanne, voir la description du réglage des vannes dans les
pages suivantes.
• Au moyen des instruments appropriés, contrôler que la combustion
s'effectue correctement (CO2 max. = environ 10 % pour méthane
- CO max. = 0,1 %).
• Après avoir procédé au réglage, il est nécessaire d'éteindre et de
rallumer plusieurs fois le brûleur pour vérifier que l'allumage s'ef-
fectue régulièrement.
• Une fois le brûleur allumé, vérifier, comme expliqué précédem-
ment, le débit de gaz et la combustion à l'aide des instruments
appropriés. En fonction des résultats obtenus, modifier, si néces-
saire, le débit de gaz et de l'air de combustion correspondant afin
d'adapter le débit à la valeur désirée en fonction du cas spécifique
(puissance chaudière) ; naturellement, il est aussi nécessaire de
vérifier que les valeurs de CO2 et de CO soient correctes (CO2
max. = environ 10 % pour méthane et CO = 0,1 %).
• Contrôler l'efficacité des dispositifs de sécurité, blocage (en dé-
branchant le câble de l'électrode de ionisation), pressostat d'air,
pressostat de gaz, thermostats.
IMPORTANT
Le circuit de raccordement du pressostat prévoit le contrôle au-
tomatique, il est donc nécessaire que le contact prévu pour être
éteint au repos (ventilateur à l'arrêt et par conséquent absence
de pression d'air dans le brûleur), respecte cette condition,
dans le cas contraire le boîtier de commande et de contrôle
n'est pas enclenché (le brûleur reste à l'arrêt).
• Vérifiez que l'échappement des produits de combustion à travers
les clapets de la chaudière et de la cheminée se déroule librement.
• Nous précisons que si le contact prévu pour être fermé en cours de
fonctionnement ne se ferme pas, l'appareil effectue son cycle mais
le transformateur d'allumage ne s'enclenche pas et les vannes du
gaz ne s'ouvrent pas et donc le brûleur se bloque.
• Pour vérifier le fonctionnement correct du pressostat de l'air, il
faut, lorsque le brûleur est allumé, augmenter la valeur de réglage
jusqu'à ce que celui-ci intervienne, immédiatement suivi par l'arrêt
en « blocage » du brûleur.
• Débloquer le brûleur en appuyant sur le bouton prévu à cet effet
et reporter le réglage du pressostat à une valeur suffisante pour
relever la pression d'air existant en phase de préventilation.

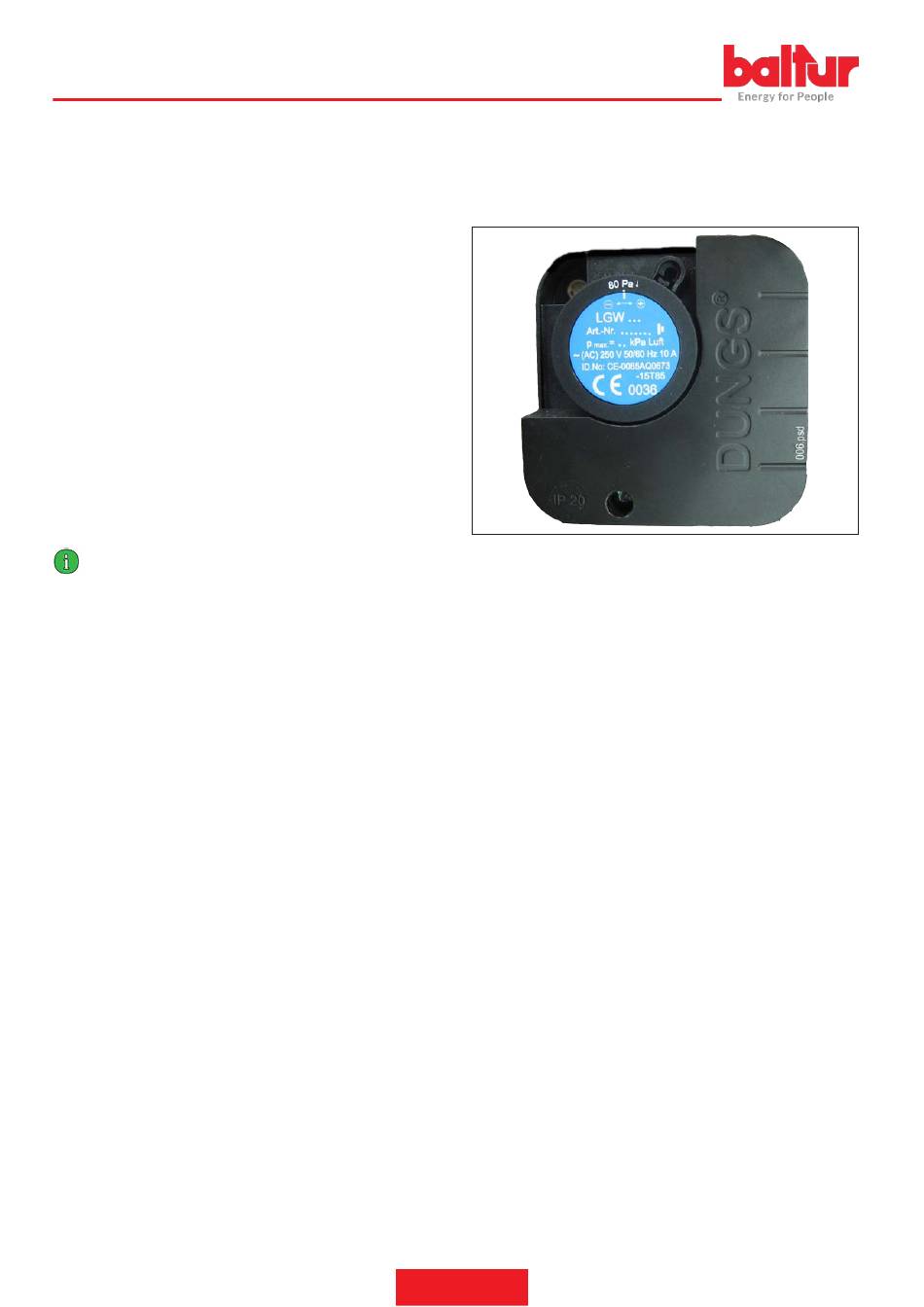

PRESSOSTAT AIR

Le pressostat air a pour objectif de mettre l'appareillage en sécurité
(blocage) si la pression de l'air n'est pas celle prévue.
Le pressostat doit être réglé pour intervenir en fermant le contact NO
(normalement ouvert) lorsque la pression d'air dans le brûleur atteint
la valeur suffisante.
Si le pressostat d'air ne détecte pas une pression supérieure à celle
d'étalonnage, l'appareil effectue son cycle mais le transformateur
d'allumage ne s'enclenche pas et les vannes du gaz ne s'ouvrent pas
et donc le brûleur se « bloque ».
Pour vérifier le fonctionnement correct du pressostat d'air, il faut,
lorsque le brûleur est en fonction, augmenter la valeur de réglage
jusqu'à ce que celui-ci intervienne, immédiatement suivi par le
blocage du brûleur.
Débloquer le brûleur en appuyant sur le bouton prévu à cet effet et
reporter le réglage du pressostat à une valeur suffisante pour rele-
ver une pression d'air légèrement inférieure à la pression effective
relevée durant le fonctionnement.
Redémarrer le brûleur et vérifier qu'il fonctionne correctement.
Le point de prélèvement de la pression d'air est situé en aval du cla-
pet d'air.
