CONTROL ELECTRÓNICO DEL BANCO DE HIELO (EIBC)
Verificación del funcionamiento normal del circuito impreso
! ADVERTENCIA
El bloque de terminales posee tensión de línea de CA y, al efectuar el mantenimiento de la unidad, debe cubrirse con cinta. La cinta
debe cubrir las conexiones eléctricas expuestas, para evitar descargas.
1.
Apague el suministro eléctrico o asegúrese de desconectar
el dispensador.
2.

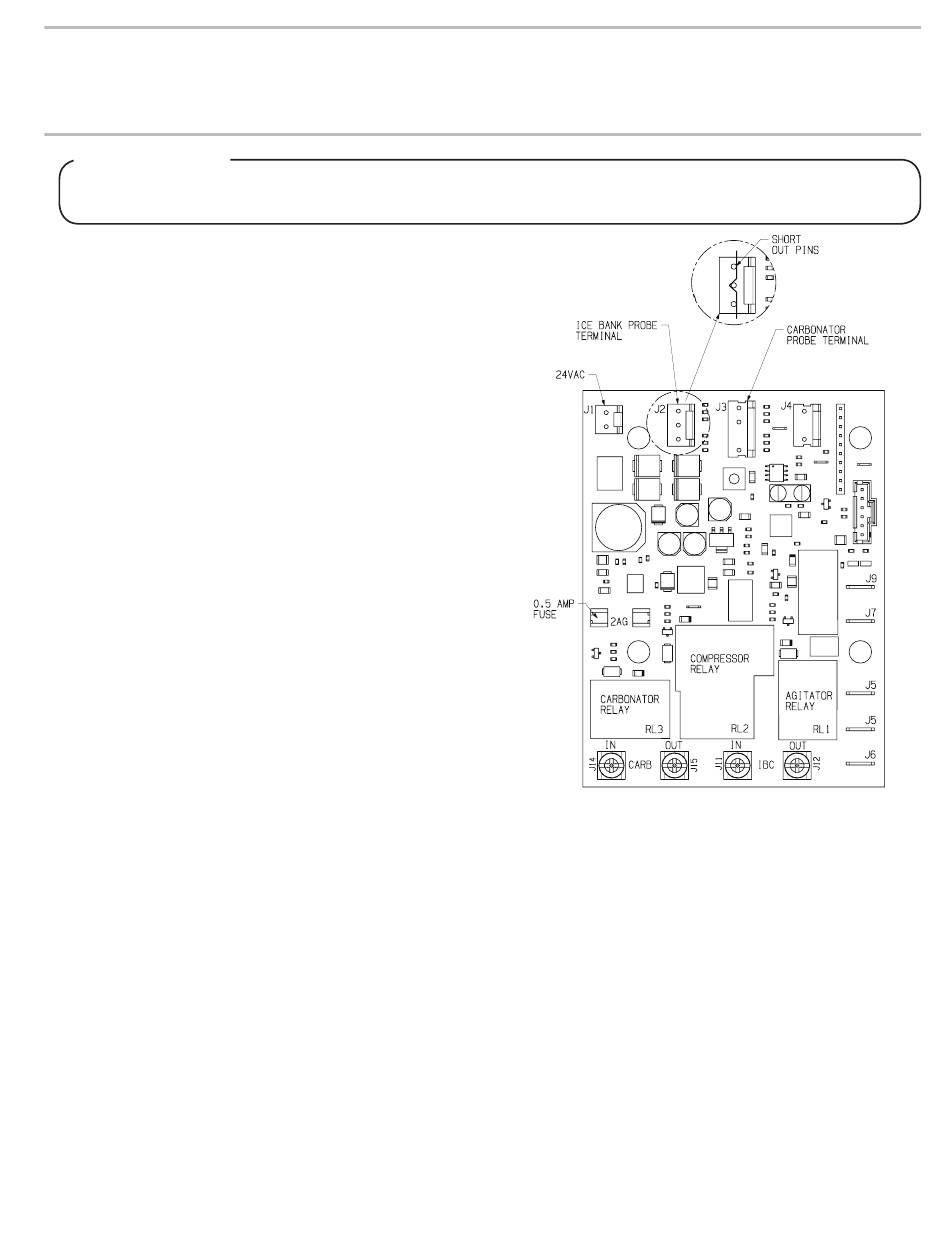

Revise el estado del fusible de 0.5 A en la ubicación detallada en
el diagrama de la derecha. Si el fusible está quemado, busque la
causa del cortocircuito en el mazo de cables de la válvula y en las
líneas de 24 V CA relacionadas, y cambie el fusible. Si el fusible se
encuentra en buen estado, prosiga con el siguiente paso.
3.
Desconecte los cables del bloque de terminales que se conectan
al circuito impreso, tomando nota de su ubicación específica para
la posterior reconexión.
4.
Desconecte del tablero las conexiones de la sonda del banco de
hielo (J2) y de la sonda del carbonatador (J3) (si la unidad está
equipada con estos dispositivos).
5.
Con un alambre de cobre pequeño, un clip para papel u otro
elemento similar, ponga en corto los terminales de la sonda
del banco de hielo (J2) en el circuito impreso tocando los tres
(3) pines a la vez.
6.
Coloque el óhmetro de prueba en el modo de medición de
continuidad.
7.
Vuelva a conectar el suministro eléctrico o encienda
el dispensador.
8.
Observe el tiempo y mida la continuidad de las conexiones con
lengüeta de los tornillos del circuito impreso:
•
Terminal 3 a 4 (carbonatador): Debe haber continuidad
durante los primeros 2.5 a 3.5 minutos. Después de 2.5 a
3.5 minutos, NO debe haber continuidad.
•
Terminal 2 a 1 (compresor): NO debe haber continuidad
durante los primeros 4 a 6 minutos. Después de 4 a
6 minutos, debe haber continuidad. NO debe haber
continuidad de 2 a 1.
•
Cuando finaliza el tiempo de espera, debe escucharse un
"clic", que es el ruido del relé al cerrarse.
9.
Apague el suministro eléctrico durante 15 segundos y vuelva a encenderlo, para reiniciar el temporizador del carbonatador. Mida otra vez la
continuidad de las conexiones con lengüeta de los tornillos del circuito impreso.
•
Terminal 3 a 4: Debe haber continuidad. Con un alambre de cobre pequeño, un clip para papel u otro elemento similar, ponga en corto
los terminales de la sonda del carbonatador (J3) en el circuito impreso tocando los tres (3) pines a la vez. Hágalo antes de que transcurra
el límite de tiempo de 2.5 a 3.5 minutos. Vuelva a medir entre el terminal 3 y el 4: NO debe haber continuidad.
10. Si todo lo anterior funciona según lo indicado, el tablero funciona correctamente. Quite la cinta y vuelva a conectar el tablero. Si se detecta
alguna no conformidad, cambie el circuito impreso (NP 52-1423/01).
