7 Utilizar el CP 343−1 en PROFINET CBA
7.3 Configuración PROFINET con SIMATIC iMap
Función en un entorno PROFInet
El CP 343−1 en un equipo apto para PROFINET. Una estación S7−300 equipada con este
CP puede conexionarse como componente PROFINET en SIMATIC iMap.
La configuración de las interconexiones entre los componentes PROFInet tiene lugar para
ello en la vista del sistema de SIMATIC iMap.
Representación en SIMATIC iMap
S Vista de red en SIMATIC iMap

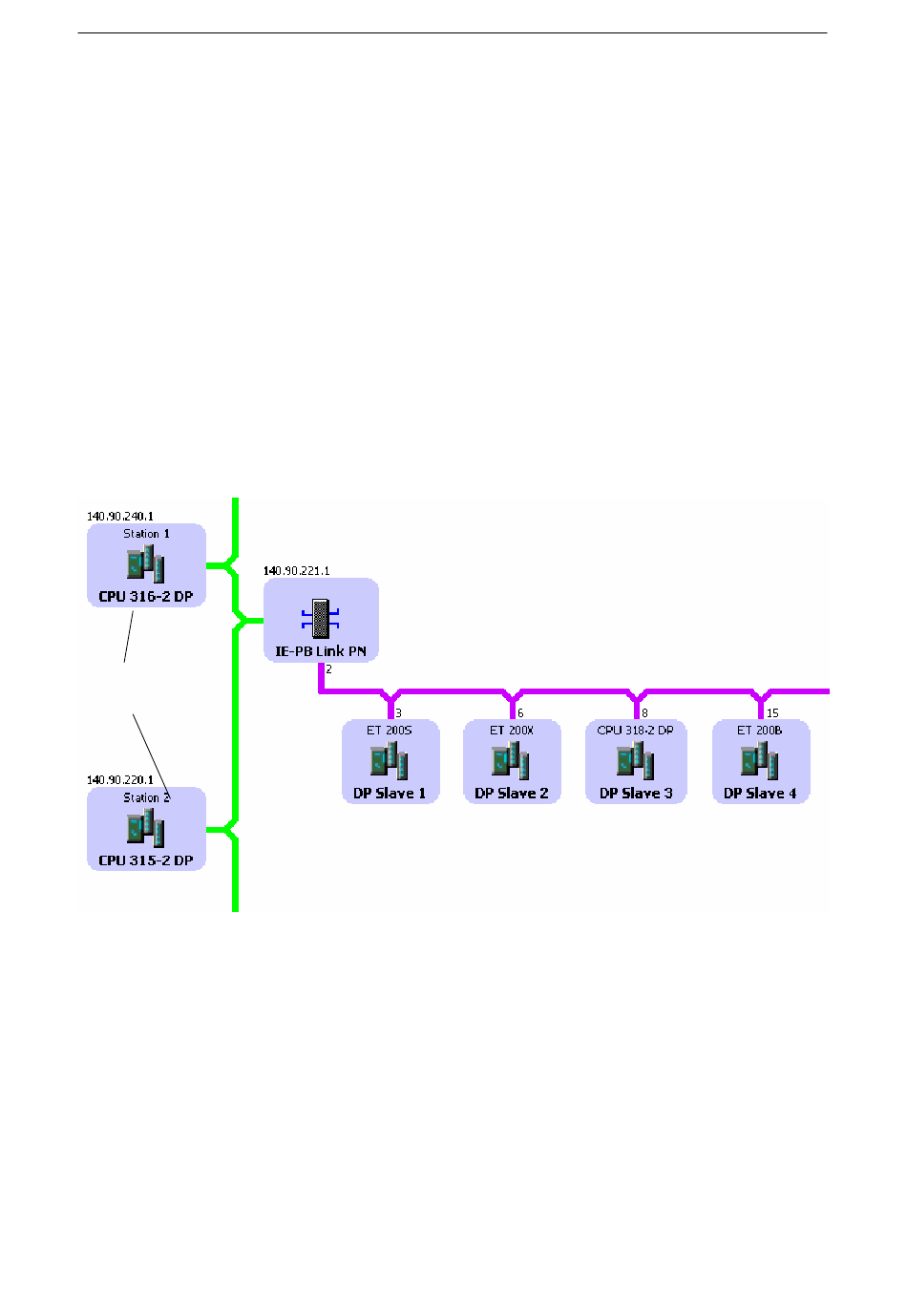

La siguiente representación muestra en la vista de red de SIMATIC iMap, cómo un
CP 343−1 en una estación S7−300 puede establecer un enlace vía IE/PB Link entre
esclavos DP en el PROFIBUS−DP y una estación S7−300 en Industrial.
Estaciones S7−300
con CP 343−1
B3S−34
Ind. Ethernet
PROFIBUS −DP
CP 343−1 para Industrial Ethernet / Manual, Parte B3S
