4.9.2 Demontaje usando el desplazamiento de taladro

El portabrocas y el mandril cónico se sueltan del husillo de taladro mediante el desplazamiento
del taladro.
ADVERTENCIA!
Desmonte el portabrocas sólo si el motor superior del taladro está desconectado
del suministro eléctrico.
>
Desconecte el motor superior del taladro en el interruptor principal o desenchufe la máquina.
>
Mueva la manga hacia abajo.
>
Gire el husillo del taladro hasta que la apertura de la manga de husillo del taladro coincida
Con la abertura del husillo del taladro.
>
suelte el mandril cónico del portabrocas con ayuda del desplazamiento del taladro.
Desplazamiento del taladro
Manga del taladro
Parte superior del
portabrocas de acción
rápida
Parte inferior del
portabrocas de acción
rápida
4.9.3 Desmontaje con desplazamiento de taladro integrado
Mueva la palanca de la manga de husillo
el dispositivo de bloqueo del desplazamiento integrado
moverse hacia arriba.
ATENCIÓN!
Sujete la herramienta
Con el procedimiento descrito abajo, se libera el mandril cónico del husillo del
taladro. La herramienta y/o el portabrocas se caerán.
Presione la palanca de la manga de husillo
El mandril cónico se libera del husillo del taladro.
*
ESP DH26GT | DH28GS | DH 32 GS
Página 38

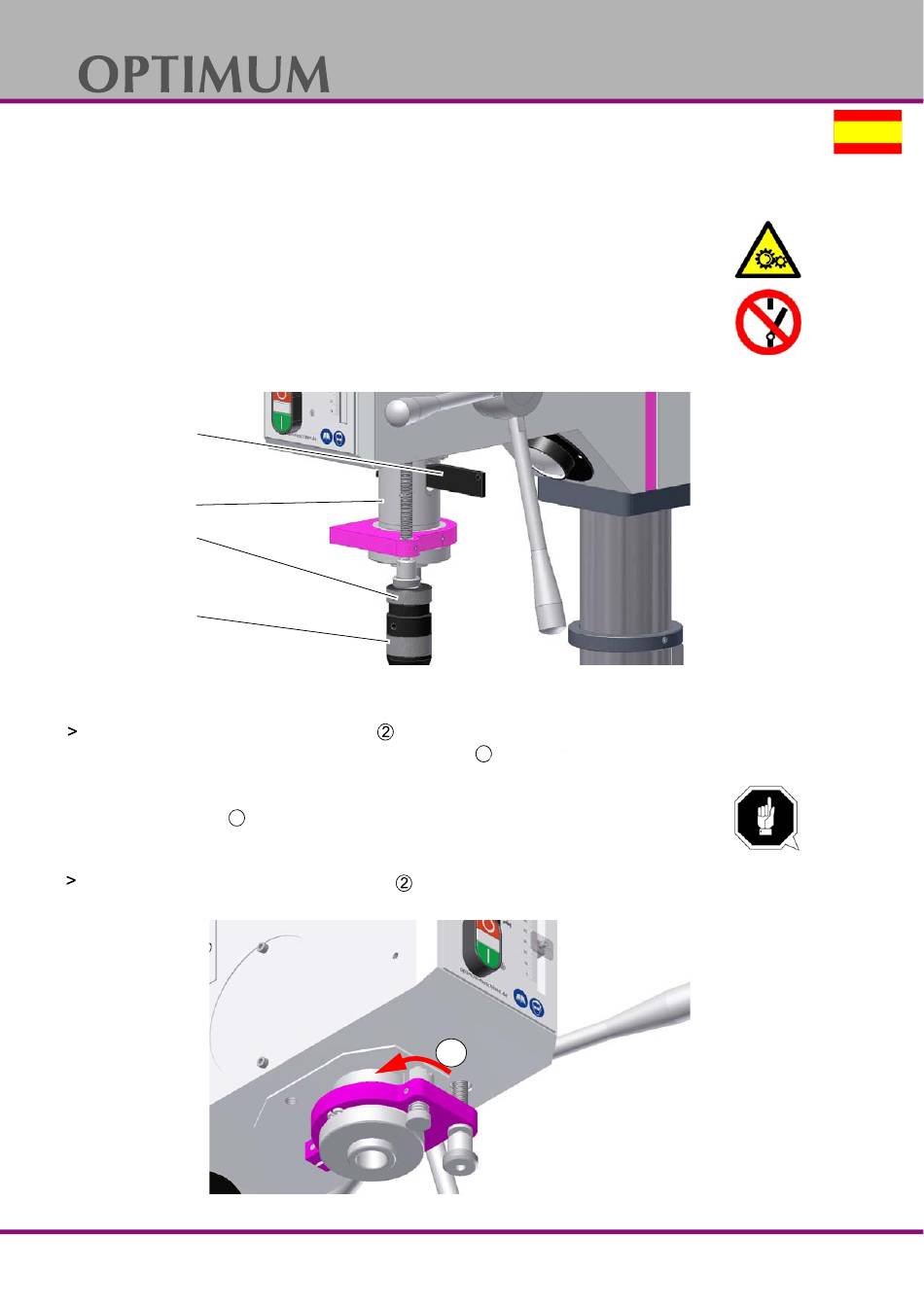

Img.4-8: Desmontaje usando el desplazamiento de taladro
o el portabrocas firmemente.
3
Manual de instrucciones original
un poco hacia abajo hasta que se pueda girar
La manga de husillo puede luego
1
hacia arriba.
1
Version 1.0.3 fecha 2014-03-06
