PARA MORTAJAR UNA PUERTA

Después que usted hace un corte exitoso del
ensayo, la puerta puede mortajarse
1. Coloque la puerta en posición vertical y
sujétela bien. Si la puerta ya está instalada,
meta cuñas debajo de ella para que no se
mueva.
2. Coloque la caja de cerradura junto a la
puerta de tal manera que las perillas estén
a la distancia deseada del piso.

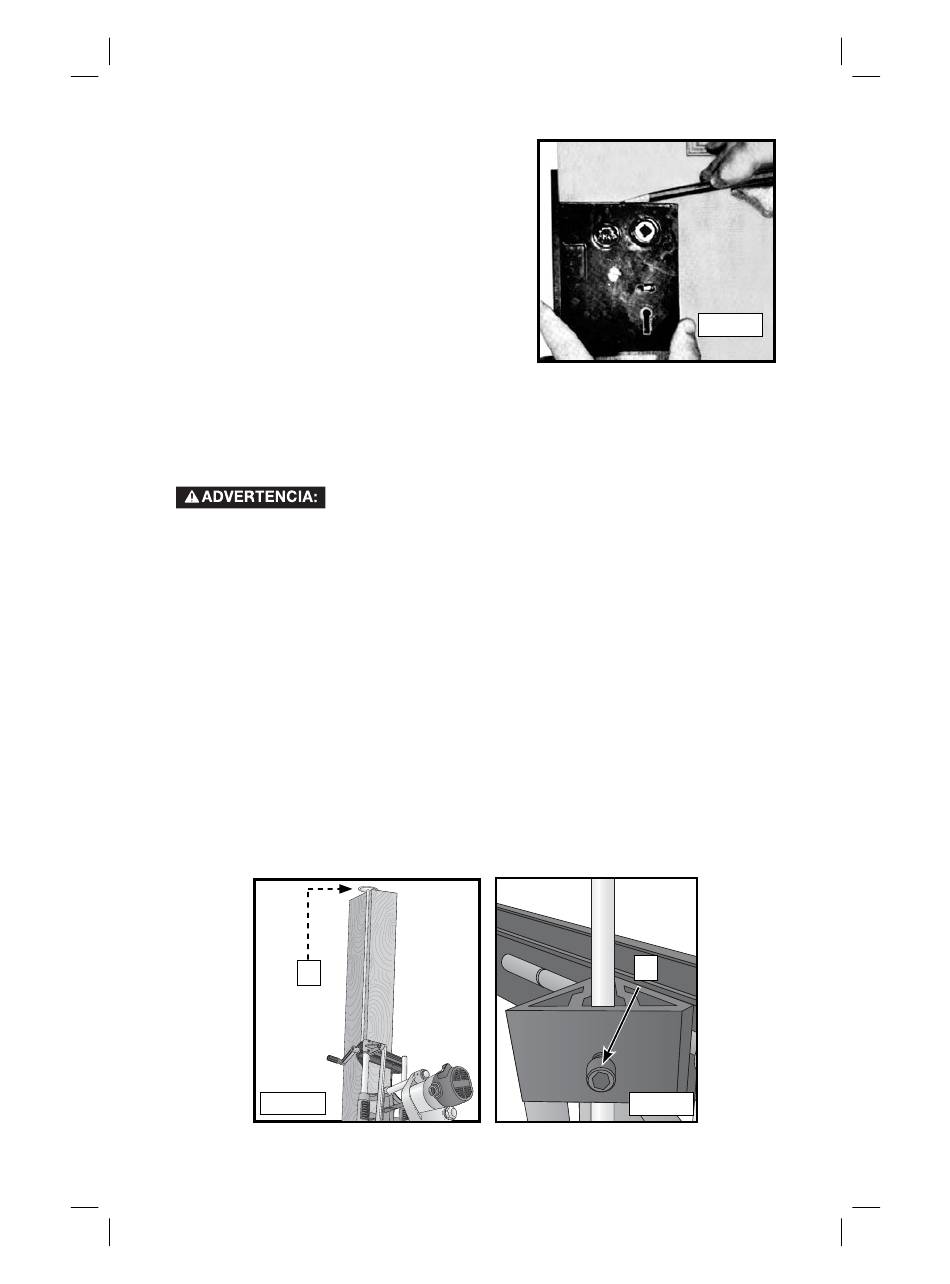

3. Haga una marca en la puerta indicando
la parte superior de la caja de cerradura
(Fig. 10). Extienda esta marca hasta el
canto delantero de la puerta.
4. Haga una línea a 9,5 mm (3/8") arriba de
la marca en el canto delantero de la puerta. Esto es el espacio requerido para el
paso del radio del cortador.
NOTA: El espacio verdadero puede determinarse usando la caja de cerradura y el
corte de prueba en el pedazo de 50,8 x 152,4 mm (2" x 6"). Este espacio puede
usarse en vez de los 9,5 mm (3/8").
Para reducir el riesgo de lesiones personales graves,
apague la herramienta y desconéctela de la fuente de alimentación antes
de instalar y retirar accesorios, ajustar o cambiar configuraciones o realizar
reparaciones. Un arranque accidental podría causar lesiones
5. Dele vuelta al mango de cigüeña hasta que la broca esté completamente elevada.
6. Coloque la escopleadora en la puerta de tal manera que la orilla superior de la
broca apenas toque la línea que usted hizo en el canto de la puerta.
7. Mortaje la puerta en la misma manera indicada en la sección de para hacer el
corte de prueba.
ESCOPLEADORA DE PRODUCCIÓN PARA CERRADURAS
Si usted tiene varias puertas con las cerraduras a la misma altura, el accesorio de varilla
de altura (Fig. 11) le puede ayudar mucho. Después de haber determinado la altura
deseada y de tener la escopleadora en su posición en la primera puerta, monte las
cuatro varillas del accesorio de varilla de altura. Inserte las varillas en la escopleadora
y coloque el tope de altura (G) en el extremo de la varilla de tal manera de que el tope
esté descansando sobre el canto superior de la puerta. Apriete los tornillos (H) Fig. 12
de las varillas. Para colocar la escopleadora en la próxima puerta, simplemente ponga
la escopleadora en la puerta con el tope de altura de la varilla descansando sobre el
canto superior de la puerta y apriete las abrazaderas. Esto asegurará que todas las
cerraduras estén en la misma posición.
G
FIG. 11
H
FIG. 12
