GABARIT DE FACE DE SERRURE MODÈLE 517
MATÉRIEL NÉCESSAIRE: Toupie (non incluse) et gabarit de face de serrure
REMARQUE : le gabarit de face de serrure ne doit être utilisé qu'avec une
toupie. NE PAS utiliser le gabarit de face de serrure avec le moteur de la
mortaiseuse à serrure.
42024
Guide de gabarit
42237
Contre-écrou
43440PC
5/8" Mèche droite de 15,9 mm (5/8 po) de diamètre)
INSTALLATION DU GABARIT
1.

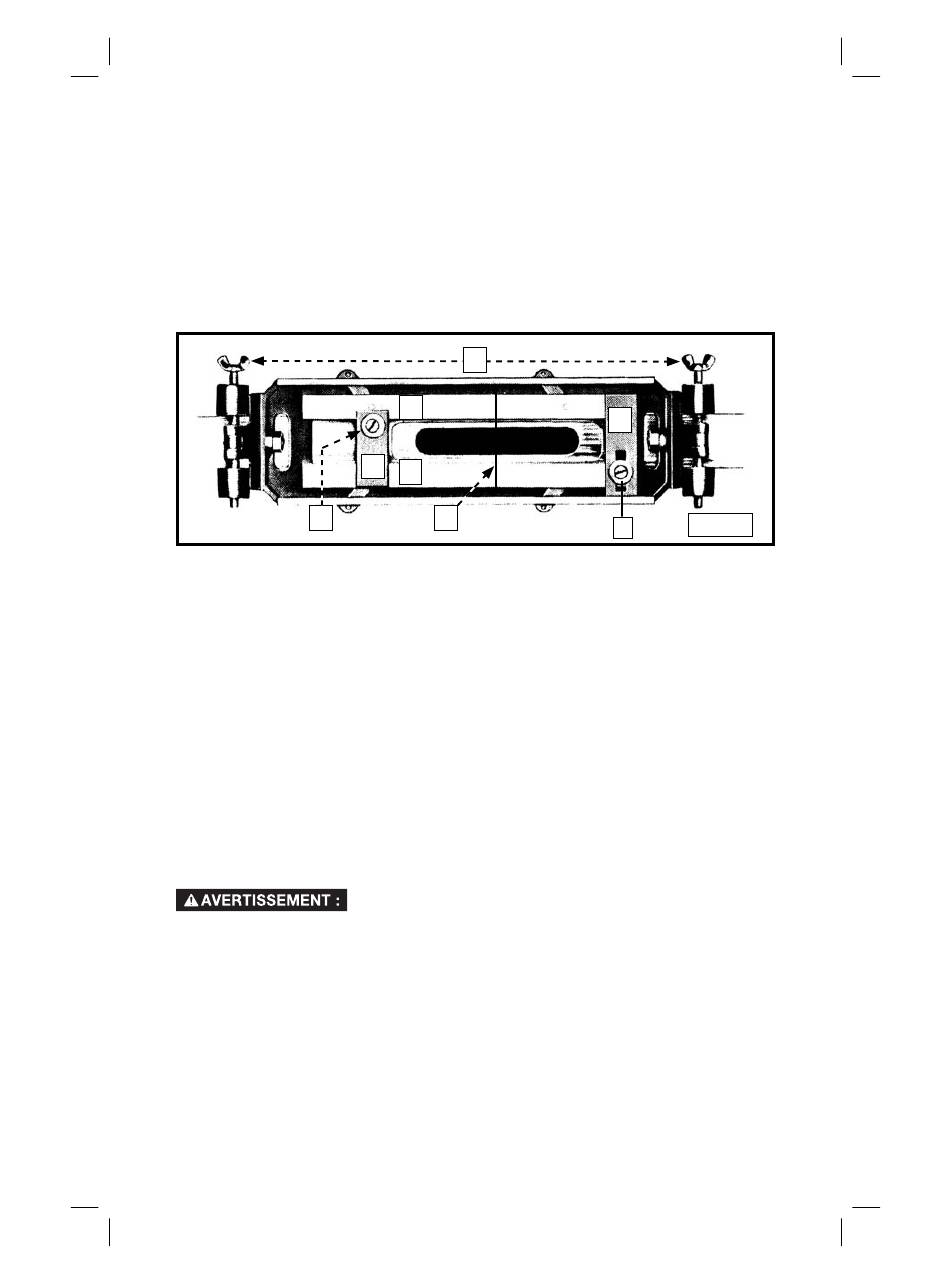

Desserrez la vis de blocage (A) Fig. 13.
D
2.
Réglez les guides latéraux (C) Fig. 13, de manière à ce que l'espace entre eux soit
de 3,2 mm (1/8 po) plus large que la face de la serrure.
3.
Serrez fermement la vis (A).
4.
Desserrez la vis de blocage (D) Fig. 13.
5.
Réglez la barre de guidage (E) Fig. 13, la distance entre (E) et (B) est de 1/8 po
(3.2 mm) plus longue que la face de la serrure.
6.
Serrez fermement la vis (D).
POSITIONNEMENT DU GABARIT SUR LA PORTE
1.
Tracez une ligne à travers le bord de la porte au centre de la mortaise coupée
pour la serrure.
2.
Tracez une ligne (F), Fig. 12, sur les guides latéraux (C) de gabarit, à mi-chemin
entre les barres (B) et (E).
3.
Positionnez le gabarit sur la porte de manière à ce que la ligne (F) du gabarit
corresponde à la ligne tracée sur le bord de la porte au centre de la mortaise
coupée.
4.
Serrez les deux vis à ailettes (G), Fig. 12, afin de bloquer le gabarit en place.
PRÉPARATION DE LA TOUPIE
pour réduire le risque de blessures corporelles graves,
éteindre l'outil et le débrancher avant d'installer et de retirer tout accessoire,
avant d'ajuster ou de modifier les réglages ou lors de réparations. Un
démarrage accidentel peut provoquer des blessures.
1.
Assemblez le guide de gabarit 42024 à la base de la toupie à l'aide du contre-
écrou 42237.
2.
Installez LA FRAISE dans la douille de la toupie.
3.
Posez la toupie sur le gabarit de la face de la serrure et réglez la profondeur de
coupe de manière à ce que la mèche vienne tout juste en contact avec la porte.
4.
Mettez la bague de réglage de profondeur de la toupie à la position zéro.
5.
Levez la toupie du gabarit et réglez la profondeur de coupe de manière à la faire
correspondre à l'épaisseur de la face de la serrure.
6.
Serrez fermement le dispositif de blocage du moteur.
G
C
E
C
F
24
24
B
FIG. 13
A
