Stanley CL90i Manual De Instrucciones
  1. Manuales
  2. Marcas
  3. Stanley Manuales
  4. Niveles Láser
  5. CL90i
  6. Manual de instrucciones
Stanley CL90i Manual De Instrucciones

Stanley CL90i Manual De Instrucciones

Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

  • ESPAÑOL, página 74

Enlaces rápidos

Descargar este manual

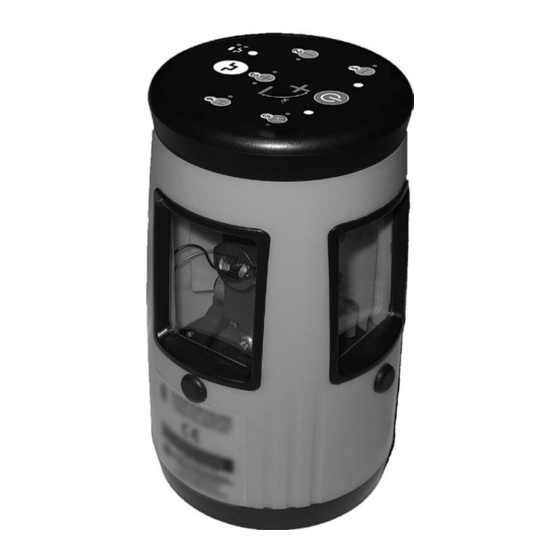

3 - Beam Self-Leveling Cross Line Laser
CL90i
77-021
Please read these instructions before operating the product
GB
D
F
I
E
PT
NL
DK
SE
Self-Leveling

Publicidad

Capítulos

Tabla de contenido
loading

Manuales relacionados para Stanley CL90i

Resumen de contenidos para Stanley CL90i

  • Página 1 3 - Beam Self-Leveling Cross Line Laser CL90i 77-021 Please read these instructions before operating the product Self-Leveling...
  • Página 2 Contents Safety Product Description Specifications Operating Instructions Calibration Maintenance and Care Warranty Safety User Safety Carefully read the Safety Instructions and User Manual before using this product. The person responsible for the instrument must ensure that all users understand and adhere to these instructions.
  • Página 3 DO NOT remove any warning label(s) on the housing. This instrument must only be used for leveling and layout tasks as outlined in this manual. ALWAYS make sure that any bystanders in the vicinity of use are made aware of the dangers of looking directly into the laser tool.

  • Página 4: Battery Safety

    Battery Safety WARNING: Batteries can explode or leak and can cause injury or fire. To reduce this risk: ALWAYS follow all instructions and warnings on the battery label and package. DO NOT short any battery terminals DO NOT charge alkaline batteries. DO NOT mix old and new batteries.

  • Página 5: Declaration Of Conformity

    Declaration of Conformity The Stanley Works declares that the CE Mark has been applied to this product in accordance with the CE Marking Directive 93/68/ EEC. This product conforms with EN60825-1:2007. EN 60825-1 For further details please refer to www.stanleyworks.com.
  • Página 6 Product Overview Laser Unit Keyboard Window for Cross Beam Laser Quick Calibration Access Hole Window for 90° Vertical Reference Beam Laser Quick Calibration Access Hole Battery Compartment Cover Transport Lock Laser Warning Label Universal Mounting Bracket Keyhole Slots Alignment Holes for Laser Unit 1/4 - 20 Thread Mount 77-021...
  • Página 7 Specifications Leveling Accuracy: ≤ 3 mm / 9 m (≤ 1/8 in / 30 ft) Square Beam Accuracy: ≤ 1.5 mm / 3 m (≤ 1/16 in / 10 ft) Horizontal / Vertical Accurracy ≤ 3 mm / 9 m (≤...

  • Página 8: Battery Installation / Removal

    Operating Instructions Battery Installation / Removal Turn laser unit to back. Open battery compartment cover by pressing and sliding out. Install / Remove batteries. Orient batteries correctly when placing into laser unit. Close and lock battery compartment cover by sliding in until securely closed. 77-021...
  • Página 9 Laser Unit Locked Transport lock in locked position. Self-leveling function is disabled. Unlocked Transport lock in unlocked position. Self-leveling function is enabled. Press power key to power laser ON. Press Laser ON / OFF and hold for 3 seconds to power laser OFF. Press power key to toggle through available laser modes - horizontal only, vertical only, both horizontal and vertical, horizontal and...
  • Página 10 Low battery LED blinks red to indicate when battery power is low. Replace batteries. Low Battery LED Universal Mounting Bracket Laser unit fits into mounting bracket. Pins in laser unit fit into alignment holes in bracket. Pins on laser unit Alignment holes in bracket base 1/4 - 20 thread mount available for optional...
  • Página 11 Applications Plumb: Using the vertical laser beam, establish a vertical reference plane. Position the desired object(s) until they are aligned with the vertical reference plane to ensure object(s) are plumb. Level: Using the horizontal laser beam, establish a horizontal reference plane. Position the desired object(s) until they are aligned with the horizontal reference plane to ensure object(s) are level.
  • Página 12 Calibration NOTE: The laser unit has been calibrated at the time of manufacturing. Periodically check the accuracy of the laser unit to ensure that the calibrated specifications are maintained. Level Beam Accuracy Place laser unit as shown with laser ON. Mark point P at cross.
  • Página 13 = 0,004 x (D ft - (2 x D ft)) calculated maximum offset distance the Compare: unit must be returned to your Stanley ≤ ± Max Distributor. Example: D = 10 m, D = 0,5 m = 30,75 mm, D...
  • Página 14 D . If D not less than or equal to the calculated = 0,004 maximum offset distance the unit must be Compare: returned to your Stanley Distributor. ≤ Max Example: D = 5 m, D = 1 mm 0,33 x 5 m = 1,65 mm (maximum allowed offset distance) 1 mm ≤...
  • Página 15 D . If D not less than or equal to the calculated = 0,008 maximum offset distance the unit must be Compare: returned to your Stanley Distributor. ≤ Max Example: D = 2 m, D = 0,5 mm 0,66 x 2 m = 1,32 mm (maximum allowed offset distance) 0,5 mm ≤...
  • Página 16 Measure from point A to point B; this distance D should equal 1,522 m ± 0.75 mm (5 ft ± 1/32 in). If not, the unit must be returned to your Stanley Distributor. Repeat steps 1 through 4, as needed, to recheck the measurements. 77-021...

  • Página 17: Maintenance And Care

    Maintenance and Care Laser unit is not waterproof. DO NOT allow to get wet. Damage to internal circuits may result. DO NOT leave laser unit in direct sunlight or expose it to high temperatures. The housing and some internal parts are made of plastic and may become deformed at high temperatures. DO NOT store the laser unit in a cold environment.

  • Página 18: One Year Warranty

    Repair or replacement under this Warranty does not affect the expiry date of the Warranty. To the extent permitted by law, Stanley Tools shall not be liable under this Warranty for indirect or consequential loss resulting from deficiencies in this product.
  • Página 19 77-021...
  • Página 20 Inhaltsverzeichnis Sicherheit Produktbeschreibung Technische Daten Betriebsanleitung Kalibrierung Wartung und Pflege Gewährleistung Sicherheit Benutzersicherheit Lesen Sie vor der Verwendung dieses Produkts aufmerksam die Sicherheitshinweise und die Bedienungsanleitung. Die für das Instrument verantwortliche Person muss gewährleisten, dass sämtliche Benutzer die darin enthaltenen Anweisungen verstehen und befolgen. Heben Sie diese Bedienungsanleitung auf. WICHTIG: Die folgenden Etiketten auf Ihrem Lasergerät erleichtern Ihnen die Arbeit und dienen Ihrer Sicherheit. Sie zeigen an, wo Laserlicht ausgestrahlt wird. Wenn Sie die Nivellierung benutzen, sollten Sie STETS ihre Position KENNEN. LASERSTRAHLUNG - NICHT IN DEN STRAHL SEHEN ODER DIREKT MIT OPTISCHEN INSTRUMENTEN BETRACHTEN LASERPRODUKT DER KLASSE 1M MAXIMALE LEISTUNG ≤ 1 mW @ 630 - 670 nm EN 60825-1 77-021...
  • Página 21 Entfernen Sie KEINE Warnetiketten vom Gehäuse. Dieses Instrument darf nur für die in dieser Anleitung beschriebenen Nivellier- und Layoutaufgaben verwendet werden. Sorgen Sie STETS dafür, dass alle Personen in der Nähe des Geräts über die Gefahren bei direktem Blick in das Lasergerät informiert sind. NICHT in Kombination mit anderen optischen Instrumenten verwenden. Verändern Sie das Instrument nicht, manipulieren Sie es nicht und verwenden Sie es für keine Anwendungen, die nicht in dieser Anleitung beschrieben sind. Blicken Sie NIEMALS mit optischen Hilfsmitteln wie Lupen, Ferngläsern oder Teleskopen in den Strahl. NIEMALS in den Laserstrahl starren oder den Laserstrahl direkt auf andere Personen richten. Achten Sie darauf, das Instrument nicht auf Augenhöhe aufzustellen. Für gewöhnlich erfolgt der Augenschutz durch natürliche Schutzreaktionen wie Blinzeln. Richten Sie den Laserstrahl NIEMALS direkt auf andere Personen. Schalten Sie das Lasergerät IMMER aus, wenn es nicht verwendet wird. Bei dauerhaft eingeschaltetem Lasergerät erhöht sich das Risiko, dass jemand unabsichtlich in den Laserstrahl blickt. Das Lasergerät darf NICHT in hochgradig brennbaren Umgebungen eingesetzt werden, z. B. in der Nähe von entflammbaren Flüssigkeiten, Gasen oder Staub. Zerlegen Sie das Lasergerät NIEMALS. Im Innern befinden sich keine Komponenten, die vom Benutzer gewartet oder repariert werden könnten. Die Zerlegung des Lasers führt zum Verfall aller Garantien des Produkts. Das Produkt darf auf keine Weise modifiziert werden.
  • Página 22 Batteriesicherheit WARNUNG: Batterien können explodieren oder auslaufen und Verletzungen oder Feuer verursachen. Folgende Maßnahmen reduzieren dieses Risiko: Befolgen Sie IMMER sämtliche Anweisungen und Warnhinweise auf der Batterie und ihrer Verpackung. Schließen Sie Batterieanschlüsse NIEMALS kurz. Laden Sie Alkali-Batterien NICHT auf. Vermischen Sie NICHT alte und neue Batterien. Ersetzen Sie alle gleichzeitig durch neue Batterien der gleichen Marke und des gleichen Typs. Vermischen Sie KEINE chemisch unterschiedlichen Batterietypen. Entsorgen Sie Batterien NICHT durch Verbrennen. Bewahren Sie Batterien IMMER außerhalb der Reichweite von Kindern auf. Entfernen Sie IMMER die Batterien, wenn das Gerät über mehrere Monate nicht zum Einsatz kommt. HINWEIS: Achten Sie darauf, dass die richtigen, empfohlenen Batterien verwendet werden. HINWEIS: Achten Sie darauf, dass Batterien richtig ausgerichtet eingelegt werden. Entsorgung Entsorgen Sie dieses Produkt NICHT im Hausmüll. Entsorgen Sie Batterien IMMER gemäß den vor Ort geltenden Bestimmungen.

  • Página 23: Konformitätserklärung

    Konformitätserklärung Die Stanley Werke erklären, dass die CE-Kennzeichnung auf diesem Produkt in Übereinstimmung mit der CE-Kennzeichnungsrichtlinie 93/68/EWG angebracht wurde. Dieses Produkt entspricht EN60825-1:2007. EN 60825-1 Für weitere Einzelheiten besuchen Sie bitte ROHS-kompatibel www.stanleyworks.com. Produktbeschreibung Verpackungsinhalt Lasergerät Universalhalterung Laserziel Tragetasche Batterien (3 x AA) Benutzerhandbuch 77-021...
  • Página 24 Produktüberblick Lasergerät Tastenfeld Öffnung für Kreuzlaser Zugangsöffnung für Schnellkalibrierung Öffnung für vertikalen 90°-Referenzlaser Zugangsöffnung für Schnellkalibrierung Batteriefachabdeckung Transportsicherung Laserwarnetikett Universalhalterung Schlüssellochschlitze Ausrichtungslöcher für Lasergerät 1/4-20 Anschlussgewinde 77-021...

  • Página 25: Technische Daten

    Technische Daten Nivelliergenauigkeit: ≤ 3 mm / 9 m (≤ 1/8 Zoll / 30 ft) Flächenstrahlgenauigkeit: ≤ 1,5 mm / 3 m (≤ 1/16 Zoll / 10 ft) Horizontale / Vertikale Genauigkeit ≤ 3 mm / 9 m (≤ 1/8 Zoll / 30 ft) Arbeitsreichweite: Selbstnivellierung auf ± 5° Arbeitsentfernung: ≤ 10 m (≤ 30 ft) mit Laserdetektor: ≤ 30 m (≤ 100 ft) Laserklasse: Klasse 1 Laserwellenlänge: 635 nm ± 5 nm Betriebsdauer: 15 h Versorgungsspannung: 4,5 V Stromversorgung: 3 x AA Batterien (Alkali) IP-Klasse: IP54 Betriebstemperaturbereich: -10° C bis +40° C (+14° F bis +104° F) Lagertemperaturbereich: -20° C bis +60° C (-4° F bis +140° F) Gewicht (ohne Rahmen und Batterien): 490 g (17,3 oz) Größe: Ø 86 mm × 147,5 mm (Ø 3 3/8 Zoll × 5 3/4 Zoll) 77-021...
  • Página 26 Betriebsanleitung Einlegen / Entfernen der Batterien Gerät umdrehen. Batteriefachabdeckung durch Drücken und Herausschieben öffnen. Batterien einlegen / entfernen. Batterien beim Einlegen in den Laser ordnungsgemäß ausrichten. Batteriefachabdeckung durch Schieben bis zum Einrasten schließen und verriegeln. 77-021...
  • Página 27 Lasergerät Verriegelt Transportsicherung in verriegelter Position. Selbstnivellierfunktion ist deaktiviert. Entriegelt Transportsicherung in entriegelter Position. Selbstnivellierfunktion ist aktiviert. Ein-/Ausschalter drücken, um Laser einzuschalten. 3 Sekunden gedrückt halten, um Laser auszuschalten. Ein-/Ausschalter Laser EIN / AUS drücken, um zwischen verfügbaren Lasermodi umzuschalten - nur horizontal, nur vertikal, horizontal und vertikal, horizontal und vertikal mit vertikalem 90°-Referenzstrahl, alle ein mit deaktivierter Selbstnivellierung. Lasermodus-LEDs Lasermodus-LEDs leuchten rot und/oder grün, um aktuellen Lasermodus anzuzeigen. LED-Code wird auf dem Tastenfeld angezeigt. Ein-/Ausschalter funktioniert sowohl in verriegelter als auch in entriegelter Schalterposition. Impulsmodustaste drücken, um zwischen Impulsmodus EIN und AUS umzuschalten. Anzeige-LED leuchtet im eingeschalteten Zustand grün. Der Impulsmodus ermöglicht Impulsmodus Impulsmodus-LED die Verwendung mit einem Laserdetektor. Laserstrahl(en) blinkt/blinken, um anzuzeigen, dass sich das Lasergerät außerhalb des Arbeitsbereichs für die Lasermodi 1 - 4 befindet, wenn die Selbstnivellierfunktion aktiviert ist. Gerät neu positionieren, sodass es ebener steht. 77-021...
  • Página 28 LED für schwache Batterie blinkt rot, um geringen Batterieladestand anzuzeigen. Batterien ersetzen. LED-Anzeige bei schwacher Batterie Universalhalterung Lasergerät wird in Halterung eingesetzt. Stifte am Lasergerät greifen in Ausrichtungslöcher der Halterung. Stifte am Lasergerät Ausrichtungslöcher in Halterungssockel 1/4-20 Anschlussgewinde für optionales Zubehör. Standardbefestigung für 1/4 Zoll optionale Stativmontage Schlüssellochschlitz für Wandaufhängung oder für Verwendung mit optionalem Zubehör. Optionale Montagebefestigung 77-021...
  • Página 29 Anwendungen 1. L ot: Mit dem vertikalen Laserstrahl eine vertikale Referenzebene einrichten. Position des/der gewünschten Objekts(e) ändern, bis diese(s) mit der vertikalen Referenzebene ausgerichtet ist/sind, um zu gewährleisten, dass das/die Objekt(e) im Lot ist/ sind. 2. N ivellierung: Mit dem horizontalen Laserstrahl eine horizontale Referenzebene einrichten. Position des/der gewünschten Objekts(e) ändern, bis diese(s) mit der horizontalen Referenzebene ausgerichtet ist/sind, um zu gewährleisten, dass das/die Objekt(e) in der Waage ist/sind. 3. R echteck: Mit den vertikalen und horizontalen Laserstrahlen mit oder ohne vertikalem 90°-Referenzstrahl einen Punkt einrichten, an dem sich die vertikalen und horizontalen Strahlen kreuzen. Position des/der gewünschten Objekts(e) ändern, bis diese(s) sowohl mit dem vertikalen als auch dem horizontalen Laserstrahl ausgerichtet ist/sind, um zu gewährleisten, dass das/die Objekt(e) rechteckig ist/sind. 4. I mpulsmodus: Einstellen des Lasergeräts auf Impulsmodus ermöglicht die Verwendung optionaler Laserdetektoren.
  • Página 30 Kalibrierung HINWEIS: Das Lasergerät wurde bei der Herstellung kalibriert. Überprüfen Sie regelmäßig die Genauigkeit des Lasers, um zu gewährleisten, dass die kalibrierten technischen Werte immer stimmen. Nivellierstrahlgenauigkeit Gerät wie abgebildet mit eingeschaltetem Laser aufstellen. Punkt P am Kreuz markieren. Gerät um 180° drehen und Punkt P am Kreuz markieren. Gerät nah an die Wand verschieben und Punkt P am Kreuz markieren. Gerät um 180° drehen und Punkt P am Kreuz markieren. 77-021...
  • Página 31 Maximaler Versatz: und wie in der Gleichung gezeigt mit der = 0,33 x (D m - (2 x D m)) Differenz von D und D vergleichen. Ist Zoll die Summe größer als der berechnete, = 0,004 x (D ft - (2 x D ft)) maximal zulässige Versatz, muss das Vergleich: Gerät an Ihren Stanley-Händler retourniert - D ≤ ± Max werden. Beispiel: D = 10 m, D = 0,5 m = 30,75 mm, D = 29 mm, D = 30 mm, D = 29,75 mm = (30,75 mm - 30 mm) = 0,75 mm = (29 mm - 29,75 mm) = - 0,75 mm 0,33 x (10 m - (2 x 0,5 m) = 2,97 mm (maximal zulässiger Versatz) (0,75 mm) - (- 0,75 mm) = 1,5 mm 1,5 mm ≤ 2,97 mm (WAHR, Gerät ist innerhalb der Kalibrierungstoleranz) Horizontale Strahlgenauigkeit Gerät wie abgebildet mit eingeschaltetem...
  • Página 32 Laser zur anderen Ecke oder zum Referenzpunkt drehen. Vertikale Entfernungen zwischen P und dem horizontalen Strahl vom zweiten Standort messen. Maximaler Versatz: Maximal zulässigen Versatz berechnen und = 0,33 x D mit D vergleichen. Ist D größer als der Zoll berechnete, maximal zulässige Versatz, = 0,004 x D muss das Gerät an Ihren Stanley-Händler Vergleich: retourniert werden. ≤ Max Beispiel: D = 5 m, D = 1 mm 0,33 x 5 m = 1,65 mm (maximal zulässiger Versatz) 1 mm ≤ 1,65 mm (WAHR, Gerät ist innerhalb der Kalibrierungstoleranz) 77-021...
  • Página 33 , P und P wie abgebildet markieren. 2 x D Gerät auf die gegenüberliegende Seite des Türgriffs oder des Referenzpunkts verschieben und vertikalen Strahl auf P und P ausrichten. 2 x D Horizontale Abstände zwischen P und Vertikaler Strahl dem vertikalen Strahl vom zweiten Standort messen. Maximaler Versatz: Maximal zulässigen Versatz berechnen und = 0,66 x D mit D vergleichen. Ist D größer als der Zoll berechnete, maximal zulässige Versatz, = 0,008 x D muss das Gerät an Ihren Stanley-Händler Vergleich: retourniert werden. ≤ Max Beispiel: D = 2 m, D = 0,5 mm 0,66 x 2 m = 1,32 mm (maximal zulässiger Versatz) 0,5 mm ≤ 1,32 mm (WAHR, Gerät ist innerhalb der Kalibrierungstoleranz) 77-021...
  • Página 34 Vertikale 90°-Strahlgenauigkeit Für diese Überprüfung werden mindestens 1,5 m (16 ft ) Bodenfläche und unter Umständen ein Helfer benötigt. Gerät (ohne Halterung) auf einen ebenen Boden legen und alle Strahlen einschalten (Modus 4). Exakt 0,91 m (3 ft) von der Mitte des Geräts aus entlang dem vertikalen Strahl des Laserkreuzes messen. Zur einfachen Referenzierung der Mitte des Geräts 0,91 m (3 ft) mit der ersten Messung an der äußeren Grundfläche des Geräts beginnen, 0,91 m (3 ft) nach außen messen und anschlie- ßend 4,3 cm (1,69 Zoll) abziehen. Diesen Punkt als P markieren. Exakt 1,22 m (4 ft) von der Mitte des Instruments entlang dem vertikalen 90°-Referenzstrahl messen und diesen 1,22 m (4 ft) Punkt als P markieren. Von Punkt A nach Punkt B messen; diese Entfernung D sollte gleich 1,522 m ± 0,75 mm (5 ft ± 1/32 Zoll) sein. Ist dem nicht so, muss das Gerät an Ihren Stanley-Händler retourniert werden. Schritte 1 bis 4 nach Bedarf wiederholen, um die Messungen erneut zu überprüfen. 77-021...

  • Página 35: Wartung Und Pflege

    Wartung und Pflege Das Lasergerät ist nicht wasserfest. Lassen Sie es NICHT nass werden. Andernfalls können Schäden an den internen Schaltungen entstehen. Setzen Sie das Lasergerät NICHT direkter Sonneneinstrahlung oder hohen Temperaturen aus. Das Gehäuse und einige interne Teile bestehen aus Kunststoff und können sich bei hohen Temperaturen verformen. Lagern Sie das Lasergerät NICHT in einer kalten Umgebung. Beim Erwärmen kann sich an internen Teilen Feuchtigkeit bilden. Die Feuchtigkeit kann Laserfenster beschlagen und zum Korrodieren interner Platinen führen. Bei der Arbeit in staubiger Umgebung können sich am Laserfenster Verschmutzungen bilden. Beseitigen Sie Feuchtigkeit oder Verschmutzungen mit einem weichen, trockenen Tuch. Verwenden Sie KEINE aggressiven Reinigungs- oder Lösungsmittel. Bewahren Sie das Lasergerät bei Nichtgebrauch in der Tragetasche auf. Entfernen Sie vor einer längeren Lagerung die Batterien, um mögliche Schäden am Instrument zu vermeiden. 77-021...
  • Página 36 Gewährleistung Einjahresgarantie Mit der vorliegenden Einjahresgarantie übernimmt Stanley Tools während eines Jahres ab dem Kaufdatum die Garantie für Material- und/oder Verarbeitungsdefekte an den elektronischen Messgeräten der Firma. Defekte Produkte werden nach dem Ermessen von Stanley Tools repariert oder ersetzt unter der Bedingung, dass sie zusammen mit dem Kaufbeleg an folgende Adresse gesandt werden: Stanley Bostitch GmbH Bützgenweg 2 45239 Essen Germany geschickt werden. Defekte, die aufgrund Beschädigung durch Unfall, Verschleiß oder Verwendung entgegen den Anweisungen des Herstellers oder aufgrund nicht von Stanley Tools genehmigten Reparaturen oder Veränderungen des Geräts entstehen, bleiben von der vorliegenden Garantie ausgeschlossen. Reparatur oder Ersatz im Rahmen dieser Garantie beeinträchtigen die Garantiedauer nicht. Soweit gesetzlich zulässig übernimmt Stanley Tools im Rahmen dieser Garantie keine Haftung für indirekte oder Folgeschäden, die durch Fehler an diesem Produkt entstehen. Diese Garantie darf nicht ohne die Genehmigung von Stanley Tools geändert werden. Die gesetzlichen Rechte der Käufer dieses Produktes bleiben von dieser Garantie unberührt. Diese Garantie unterliegt englischem Recht, und sowohl Stanley Tools als auch der Käufer vereinbaren und akzeptieren hiermit unwiderruflich die ausschließliche Zuständigkeit der englischen Gerichte bei Ansprüchen oder Angelegenheiten, die sich aus oder in Verbindung mit dieser Garantie ergeben. WICHTIGER HINWEIS: Der Kunde ist verantwortlich für die ordnungsgemäße Verwendung und Pflege des Geräts. Darüber hinaus ist der Kunde vollumfänglich für die regelmäßige Überprüfung der Genauigkeit des Lasergeräts und somit für die Kalibrierung des Instruments verantwortlich. Die Garantie erstreckt sich nicht auf Kalibrierung und Pflege. Änderungen ohne Vorankündigung vorbehalten. 77-021...
  • Página 37 77-021...

  • Página 38: Tabla De Contenido

    Table des matières Sécurité Description du produit Spécifications techniques Mode d'emploi Calibrage Maintenance et entretien Garantie Sécurité Sécurité de l'utilisateur Lire attentivement les consignes de sécurité et le manuel d'utilisation avant d'utiliser ce produit. La personne responsable de l'instrument doit s'assurer que tous les utilisateurs comprennent ces instructions et y adhèrent. Conserver ce manuel pour future référence. IMPORTANT : Les étiquettes suivantes sont apposées sur votre outil laser pour votre confort et votre sécurité. Elles indiquent l’endroit à partir duquel la lumière laser est émise par le niveau. TOUJOURS GARDER À L'ESPRIT cet emplacement lors de l'utilisation du niveau. RAYONNEMENTS LASER - NE PAS FIXER LE FAISCEAU DES YEUX OU REGARDER DIRECTEMENT AVEC DES INSTRUMENTS OPTIQUES PRODUIT LASER DE CLASSE 1M PUISSANCE DE SORTIE MAXIMALE <1 mW à 630 – 670 nm EN 60825-1 77-021...
  • Página 39 NE PAS retirer d'étiquette(s) d'avertissement figurant sur le logement. Cet instrument doit uniquement être utilisé pour des tâches de mise à niveau et de topologie, conformément aux instructions de ce manuel. TOUJOURS s'assurer que toutes les personnes à proximité de l’appareil sont conscientes des risques auxquels elles s’exposent si elles regardent directement dans la direction de l’outil laser. NE PAS utiliser conjointement avec d'autres instruments optiques. Ne pas modifier l'instrument, faire de manipulations ou utiliser pour d'autres applications que celles décrites dans le manuel. NE PAS regarder en direction du faisceau avec des instruments optiques comme une loupe, des jumelles ou un téléscope. NE PAS fixer le faisceau laser et ne pas le diriger vers d'autres personnes. S'assurer que l'instrument n'est pas installé à hauteur d'œil. Les réactions d'aversion naturelles comme le réflexe de clignotement servent généralement de protection pour les yeux. NE PAS orienter le faisceau laser vers d'autres personnes. TOUJOURS éteindre l’outil laser lorsqu'il n'est pas utilisé (position OFF). Si l’outil laser est laissé en marche (position ON), les risques d’exposition non intentionnelle au faisceau laser sont accrus. NE PAS utiliser l’outil laser dans des zones de stockage de combustibles, par exemple en présence de liquides, de gaz ou de poussières inflammables. NE PAS démonter l’outil laser. Cet outil ne contient aucune pièce réparable par l’utilisateur. Le démontage du laser annulera toutes les garanties dont le produit bénéficie. Ne pas modifier le produit de quelque façon que ce soit. Les modifications apportées à l’outil laser pourraient entraîner une exposition à des rayonnements laser dangereux. NE PAS utiliser cet instrument dans des secteurs où il existe un risque d'explosion. REMARQUE : Le faisceau laser étant de type focalisé, il convient de contrôler la trajectoire du faisceau sur une distance relativement longue et de prendre toutes les précautions nécessaires pour s'assurer qu'il ne peut pas être dirigé vers d'autres personnes. 77-021...
  • Página 40 Sécurité des piles AVERTISSEMENT : Les piles peuvent exploser ou fuir, ceci pouvant entraîner des blessures ou un incendie. Pour réduire ces risques : TOUJOURS suivre toutes les instructions et avertissements figurant sur l'étiquette et l'emballage des piles. NE PAS court-circuiter les bornes des piles. NE PAS charger les piles alcalines. Ne PAS mélanger piles neuves et usagées. Les remplacer toutes à la fois par des piles neuves de même marque et de même type. NE PAS mélanger des piles de composition chimique différente. NE PAS jeter les piles au feu. TOUJOURS conserver les piles hors de portée des enfants. TOUJOURS retirer les piles s'il est prévu que l'appareil ne soit pas utilisé pendant plusieurs mois. REMARQUE : S'assurer que les piles recommandées sont utilisées. REMARQUE : S'assurer que les piles sont correctement insérées conformément à la polarité indiquée. Fin de vie NE PAS jeter ce produit avec les déchets domestiques. TOUJOURS mettre les piles au rebut conformément à la législation locale. VEUILLEZ RECYCLER conformément aux dispositions locales concernant la collecte et l'élimination des déchets électriques et électroniques dans le cadre de la directive WEEE. 77-021...

  • Página 41: Déclaration De Conformité

    Déclaration de conformité The Stanley Works déclare que le marquage CE a été attribué à ce produit conformément à la directive 93/68/CEE. Ce produit est conforme à EN60825-1:2007. EN 60825-1 Pour plus d'informations, consulter www.stanleyworks.com. Conforme à la RoHS Description du produit Contenu du colis Outil laser Support de fixation universel Cible de laser Étui de transport Piles (3 x AA) Guide d'utilisation 77-021...

  • Página 42: Support De Fixation Universel

    Aperçu du produit Outil laser Clavier Fenêtre pour laser à faisceaux croisés Orifice d'accès pour calibrage rapide Fenêtre pour laser à faisceau de référence vertical à 90° Orifice d'accès pour calibrage rapide Couvercle du compartiment à piles Verrou de transport Étiquette d'alerte laser Support de fixation universel Encoches en trou de serrure Orifices d'alignement pour l'outil laser Monture filetée 1/4 - 20 77-021...

  • Página 43: Spécifications Techniques

    Spécifications techniques Précision du nivellement : ≤ 3 mm / 9 m (≤ 1/8 po./ 30 pi.) Précision du faisceau en équerre : ≤ 1,5 mm / 3 m (≤ 1/16 po. / 10 pi.) Précision horizontale / verticale ≤ 3 mm / 9 m (≤ 1/8 po./ 30 pi.) Plage de fonctionnement : Mise à niveau automatique jusqu'à ± 5° Distance de fonctionnement : ≤ 10 m (≤ 30 pi.) avec capteur laser : ≤ 30 m (≤ 100 pi.) Classe laser : Classe 1 Longueur d'onde laser : 635 nm ± 5 nm Durée de fonctionnement : 15 h Tension d'alimentation : 4,5 V Alimentation : 3 piles AA (alcaline) Indice de protection : IP54 Plage de température de fonctionnement : De - 10° C à + 40° C (+ 14° F à + 104° F) Plage de température de rangement : De - 20° C à + 60° C (- 4° F à + 140° F) Poids (sans la base et les piles) : 490 g (17,3 oz) Taille : Ø 86 mm × 147,5 mm (Ø 3 3/8 po.× 5 3/4 po.) 77-021...

  • Página 44: Mode D'emploi

    Mode d'emploi Installation / retrait des piles Retourner l'outil laser. Ouvrir le couvercle du compartiment à piles en appuyant dessus et en le faisant coulisser. Installer / retirer les piles. Correctement orienter les piles lorsqu'elles sont placées dans l'outil laser. Fermer le couvercle du compartiment à piles en le faisant coulisser jusqu'à ce qu'il soit bien en place et fermé. 77-021...
  • Página 45 Outil laser Verrou de transport en position verrouillée. La fonction de mise à niveau automatique Ver- est désactivée. rouillé Verrou de transport en position déverrouillée. Déverrouillé La fonction de mise à niveau automatique est activée. Appuyer sur la touche d'alimentation pour mettre le laser sous tension. Maintenir cette touche enfoncée pendant 3 secondes pour mettre le laser hors tension. Appuyer sur la touche d'alimentation pour basculer entre Laser SOUS / HORS TENSION les modes laser disponibles - horizontal uniquement, vertical uniquement, horizontal et vertical, horizontal et vertical avec faisceau de référence vertical à 90°, tous les modes avec mise à niveau automatique DEL de mode laser désactivée. Les voyants DEL de mode laser s'illuminent en rouge et / ou en vert pour indiquer le mode laser actuel. Le code DEL est affiché sur le clavier. La touche d'alimentation fonctionne, que la position de l'interrupteur soit verrouillée ou déverrouillée. Appuyer sur la touche du mode impulsions pour l'activer et le désactiver. Le voyant DEL s'illumine en vert lorsqu'il est activé. Le Mode DEL de mode impulsions mode impulsions permet une utilisation avec impulsions un capteur laser. Le(les) faisceau(x) laser clignote(nt) pour indiquer que l'outil laser est en dehors de la portée de travail pour les modes laser 1 - 4 lorsque la fonction de mise à niveau...
  • Página 46 Lorsque le niveau des piles est faible, le voyant DEL prévu à cette en effet clignote en rouge. Changer les piles. Voyant DEL de niveau de pile faible Support de fixation universel L'outil laser s'installe dans le support de fixation. Les broches de l'outil laser s'insèrent dans les orifices d'alignement du support. Broches de l'outil laser Orifices d'alignement de la base du support Monture filetée 1/4 - 20 disponible pour les accessoires en option. Monture standard pour le 1/4 po. support trépied en option Encoche en trou de serrure pour fixation murale ou pour une utilisation avec les accessoires en option. Matériel de montage en option 77-021...
  • Página 47 Applications Aplomb : À l'aide du faisceau laser vertical, établir un plan de référence vertical. Positionner l'/les objet(s) souhaité(s) de sorte qu'il(s) soi(en)t aligné(s) sur le plan de référence vertical et qu'il(s) soi(en)t ainsi d'aplomb. Niveau : À l'aide du faisceau laser horizontal, établir un plan de référence horizontal. Positionner l'/les objet(s) souhaité(s) de sorte qu'il(s) soi(en)t aligné(s) sur le plan de référence horizontal et qu'il(s) soi(en)t ainsi à niveau. Équerre : À l'aide du faisceau laser vertical ou horizontal, avec ou sans le faisceau laser de référence vertical à 90°, établir un point où les faisceaux vertical et horizontal se croisent. Positionner l'/les objet(s) souhaité(s) de sorte qu'il(s) soi(en)t aligné(s) à la fois sur les faisceaux vertical et horizontal et que cet/ces objet(s) soi(en)t ainsi mis en équerre. Mode impulsions : Configurer l'outil laser en mode impulsions permet d'utiliser les capteurs laser en option. Mode manuel: Désactive la fonction de mise à niveau automatique et permet à l'outil laser de projeter un faisceau rigide dans n'importe quelle direction. 77-021...

  • Página 48: Calibrage

    Calibrage REMARQUE : l'outil laser a été calibré au moment de sa fabrication. Vérifier périodiquement la précision de l'outil laser afin de s'assurer que les spécifications calibrées sont maintenues Précision du faisceau de niveau Positionner l'outil laser comme indiqué avec le laser en marche. Marquer le point de croisement P Pivoter l'outil laser de 180° et marquer le point de croisement P Rapprocher l'outil laser du mur et marquer le point de croisement P Pivoter l'outil laser de 180° et marquer le point de croisement P 77-021...
  • Página 49 ) = D Calculer le décalage maximal autorisé Décalage maximal : et comparer à la différence entre D et = 0,33 x (D m - (2 x D m)) comme indiqué dans l'équation. Si la somme n'est pas inférieure ou égale au = 0,004 x (D pi. - (2 x D pi.)) décalage maximal calculé, l'outil doit être Comparer : renvoyé à votre distributeur Stanley. - D ≤ ± Max Exemple : D = 10 m, D = 0,5 m = 30,75 mm, D = 29 mm, D = 30 mm, D = 29,75 mm = (30,75 mm - 30 mm) = 0,75 mm = (29 mm - 29,75 mm) = - 0,75 mm 0,33 x (10 m - (2 x 0,5 m) = 2,97 mm (décalage maximal autorisé) (0,75 mm) - (- 0,75 mm) = 1,5 mm 1,5 mm ≤ 2,97 mm (VRAI, l'outil est dans les limites du calibrage) Précision du faisceau horizontal Positionner l'outil laser comme indiqué...
  • Página 50 Pivoter l'outil laser vers l'autre coin ou point de référence. Mesurer les distances verticales entre P et le faisceau horizontal à partir du 2ème emplacement. Décalage maximal : Calculer le décalage maximal autorisé et = 0,33 x D comparer à D . Si D n'est pas inférieure ou égale au décalage maximal calculé, = 0,004 x D pi. l'outil doit être renvoyé à votre distributeur Comparer : Stanley. ≤ Max Exemple : D = 5 m, D = 1 mm 0,33 x 5 m = 1,65 mm (décalage maximal autorisé) 1 mm ≤ 1,65 mm (VRAI, l'outil est dans les limites du calibrage) 77-021...
  • Página 51 Pointer le faisceau vertical vers le montant de porte ou point de référence. Marquer les points P , P et P comme indiqué. 2 x D Déplacer l'outil laser vers le côté opposé du montant de porte ou point de référence et aligner le faisceau vertical sur P et P 2 x D Mesurer les distances horizontales entre Faisceau vertical et le faisceau vertical à partir du 2ème emplacement. Décalage maximal : Calculer le décalage maximal autorisé et = 0,66 x D comparer à D . Si D n'est pas inférieure ou égale au décalage maximal calculé, = 0,008 x D pi. l'outil doit être renvoyé à votre distributeur Comparer : Stanley. ≤ Max Exemple : D = 2 m, D = 0,5 mm 0,66 x 2 m = 1,32 mm (décalage maximal autorisé) 0,5 mm ≤ 1,32 mm (VRAI, l'outil est dans les limites du calibrage) 77-021...
  • Página 52 90° Précision du faisceau vertical Vous aurez besoin d'au moins 1,5 m (16 pi. ) d'espace au sol et peut-être d'un assistant pour cette vérification. Placer l'outil laser (sans son support de fixation) sur une surface à niveau, puis mettre tous les faisceaux sous tension (mode 4). Mesurer exactement 0,91 m (3 pi.) à partir du centre de l’outil laser le long du faisceau vertical du laser en croix. Pour marquer facilement le centre de l'outil 0,91 m (3 pi.) laser, effectuer la première mesure contre sa base extérieure, mesurer 0,91 m (3 pi.) puis soustraire 4,3 cm (1,69 po.). Marquer ce point P Mesurer exactement 1,22 m (4 pi.) à partir du centre de l'instrument le long du faisceau de référence vertical à 90° et 1,22 m (4 pi.) marquer ce point P Mesurer à partir du point A jusqu'au point B ; cette distance D doit être égale à 1,522 m ± 0,75 mm (5 pi. ± 1/32 po.). Dans le cas contraire, l'outil doit être renvoyé à votre distributeur Stanley. Si nécessaire, répéter les étapes 1 à 4 afin de revérifier les mesures. 77-021...

  • Página 53: Maintenance Et Entretien

    Maintenance et entretien L’outil laser n’est pas étanche. NE PAS laisser pénétrer d’humidité, au risque d’endommager les circuits internes. NE PAS laisser l’outil laser à la lumière directe du soleil et ne pas l’exposer à des températures élevées. Le logement et certaines pièces internes sont en plastique et elles peuvent par conséquent être déformées à des températures élevées. NE PAS ranger l’outil laser dans un environnement froid, car de l’humidité peut se former sur les parties intérieures lorsqu’il se réchauffe. Cette humidité pourrait voiler les fenêtres laser et entraîner la corrosion des cartes de circuit imprimé internes. Si l’outil est utilisé dans des endroits poussiéreux, de la saleté peut s’accumuler sur la fenêtre laser. Retirer toute humidité ou saleté avec un chiffon doux et sec. NE PAS utiliser d’agent nettoyant ou de dissolvant agressif. Ranger l’outil dans son étui en cas de non utilisation. S’il est rangé pendant une période prolongée, retirer les piles au préalable afin d’éviter d’endommager l’instrument. 77-021...

  • Página 54: Garantie

    La mise en jeu de la présente garantie dans le cadre d’un échange ou d’une réparation ne génère pas d’extension de la période de garantie, qui demeure en tout état de cause, la période d’un an initiée lors de l’achat du produit STANLEY par l’utilisateur final.
  • Página 55 1641 et suivants du Code Civil relatifs à la garantie légale des vices cachés. La présente garantie doit être appliquée et interprétée conformément à la législation française. Stanley Tools et l’acheteur acceptent de se soumettre sans appel à la seule juridiction des tribunaux français en cas de litige survenant dans le cadre ou en connexion avec la présente garantie.
  • Página 56 Indice Sicurezza Descrizione del prodotto Specifiche Istruzioni sul funzionamento Calibrazione Manutenzione e cura Garanzia Sicurezza Sicurezza dell'utente Leggere attentamente le Istruzioni di sicurezza e il Manuale per l'utente prima di utilizare questo prodotto. La persona responsabile dello strumento deve assicurarsi che tutti gli utenti comprendano e seguano queste istruzioni. Conservare questo manuale per future consultazioni. IMPORTANTE: le seguenti etichette poste sull’apparecchiatura laser servono per facilitarne l’uso e per la sicurezza. Esse indicano dove la luce laser viene emessa dalla livella. È importante essere SEMPRE CONSAPEVOLI della loro posizione quando si utilizza la livella. RADIAZIONE LASER - NON FISSARE IL RAGGIO O GUARDARE DIRETTAMENTE CON STRUMENTI OTTICI PRODOTTO LASER DI CLASSE 1M USCITA MASSIMA ≤ 1 mW a 630 - 670 nm EN 60825-1 77-021...
  • Página 57 NON rimuovere nessuna etichetta sulla parte esterna. Questo strumento deve essere utilizzando unicamente per lavori di livellamento e tracciatura come descritto in questo manuale. ASSICURARSI SEMPRE che qualsiasi persona nelle vicinanze dell’area di utilizzo sia a conoscenza dei rischi derivanti dal guardare direttamente l’apparecchiatura laser. NON utilizzare in combinazione con altri strumento ottici. Non modificare o manipolare lo strumento, né utilizzare in applicazioni diverse da quelle descritte nel manuale. NON guardare nel raggio con strumenti ottici, quali lenti d'ingrandimento, binocoli o telescopi. NON fissare il raggio laser e non rivolgerlo verso altre persone. Assicurarsi che lo strumento non sia posizionato al livello degli occhi. Solitamente gli occhi si proteggono con una reazione naturale, come il riflesso di battere le palpebre. NON rivolgere il raggio laser verso altre persone. SPEGNERE SEMPRE l’apparecchiatura laser quando non viene utilizzata. Se si lascia l’apparecchiatura laser accesa, si aumenta il rischio di guardare inavvertitamente all’interno del raggio laser. NON utilizzare l’apparecchiatura laser in aree in cui è presente del combustibile, come ad esempio in presenza di liquidi infiammabili, gas o polveri. NON smontare l’apparecchiatura laser. All’interno non sono presenti componenti la cui manutenzione può essere eseguita dall’utente. Lo smontaggio del laser farà decadere la garanzia del prodotto. Non modificare in nessun modo il prodotto. La modifica dell‘apparecchiatura laser potrebbe causare l’esposizione a radiazioni pericolose. NON utilizzare questo strumento in aree in cui vi è rischio di esplosioni. NOTA: poiché il raggio laser è di tipo focalizzato, assicurarsi di controllare il percorso del raggio su una distanza relativamente lunga e prendere tutte le precauzioni necessarie per assicurarsi che il raggio non possa interferire con altre persone. 77-021...
  • Página 58 Sicurezza delle batterie ATTENZIONE: le batterie possono esplodere o avere fuoriuscite e possono provocare lesioni o incendi. Per ridurre questo rischio: ATTENERSI SEMPRE a tutte le istruzioni e agli avvisi presenti sull'etichetta della batteria e sulla confezione. NON provocare il corto circuito dei terminali della batteria NON ricaricare le batterie alcaline. NON usare contemporaneamente batterie nuove e vecchie. Sostituirle tutte contemporaneamente con batterie nuove della stessa marca e dello stesso tipo. NON usare batterie con sostanze chimiche differenti. NON smaltire le batterie nel fuoco. TENERE SEMPRE le batterie fuori dalla portata dei bambini. RIMUOVERE SEMPRE le batterie se il dispositivo non sarà utilizzato per diversi mesi. NOTA: assicurarsi che vengano utilizzate le batterie giuste come raccomandato. NOTA: assicurarsi che le batterie siano inserite nel modo giusto, con la polarità corretta. Fine vita utile NON smaltire questo prodotto con i rifiuti domestici. SMALTIRE SEMPRE le batterie nel rispetto delle norme locali. RICICLARE rispettando le norme locali per la raccolta e lo smaltimento di rifiuti elettrici ed elettronici in conformità con la Direttiva sui rifiuti di apparecchi elettrici ed elettronici (WEEE). 77-021...

  • Página 59: Dichiarazione Di Conformità

    Dichiarazione di conformità Stanley Works dichiara che a questo prodotto è stato applicato il marchio CE in conformità alla Direttiva sul marchio CE 93/68/CEE. Questo prodotto è conforme alla EN60825-1:2007. EN 60825-1 Per ulteriori informazioni, consultare il sito www.stanleyworks.com. Conforme alla Direttiva sulla restrizione d'uso delle sostanze pericolose (RoHS) Descrizione del prodotto Contenuto della confezione Unità laser Supporto universale Obiettivo laser Valigetta per il trasporto 3 batterie AA Manuale per l'utente 77-021...
  • Página 60 Presentazione del prodotto Unità laser Tastiera Finestra per laser con raggio incrociato Foro di accesso per la calibrazione rapida Finestra per laser con raggio di riferimento verticale a 90° Foro di accesso per la calibrazione rapida Coperchio alloggiamento batterie Bloccaggio per il trasporto Etichetta di avvertenza per il laser Supporto universale Fessure a occhiello Fori di allineamento per l'unità laser Supporto con filettatura 1/4 - 20 77-021...
  • Página 61 Specifiche Precisione livellamento: ≤ 3 mm / 9 m (≤ 1/8 in / 30 ft) Precisione del raggio ad angolo retto: ≤ 1,5 mm / 3 m (≤ 1/16 in / 10 ft) Precisione orizzontale/verticale ≤ 3 mm / 9 m (≤ 1/8 in / 30 ft) Intervallo di esercizio: Autolivellamento a ±5° Distanza di esercizio: ≤ 10 m (≤ 30 ft) con Rilevatore laser: ≤ 30 m (≤ 100 ft) Classe laser: Classe 1 Lunghezza d'onda laser: 635 nm ± 5 nm Tempo di esercizio: 15 ore Tensione di alimentazione: 4,5 V Alimentazione: 3 batterie AA (alcaline) Classe di protezione IP: IP54 Intervallo temperatura di esercizio: da -10° C a +40° C (da +14° F a +104° F) Intervallo temperatura di conservazione: da -20° C a +60° C (da -4° F a +140° F) Peso (senza base né batterie): 490 g (17,3 oz) Dimensioni: Ø 86 mm × 147,5 mm (Ø 3 3/8 in × 5 3/4 in) 77-021...

  • Página 62: Istruzioni Sul Funzionamento

    Istruzioni sul funzionamento Installazione/rimozione delle batterie Girare l'unità laser verso la parte posteriore. Aprire il coperchio dell'alloggiamento batterie premendolo e facendolo scivolare. Installare/rimuovere le batterie. Inserire le batterie nel verso giusto quando vengono posizionate nell'unità laser. Chiudere e bloccare il coperchio dell'alloggiamento batterie facendolo scivolare finché non si chiude completamente. 77-021...
  • Página 63 Unità laser Bloccaggio per il trasporto in posizione di chiusura. Chiuso La funzione di autolivellamento è disabilitata. Il bloccaggio per il trasporto è in posizione di Aperto apertura. La funzione di autolivellamento è abilitata. Premere il tasto di accensione per accendere il laser. Tenerlo premuto per 3 secondi per spegnere il laser. Premere il pulsante di accensione per passare da una modalità Laser acceso/spento laser all'altra: solo orizzontale, solo verticale, orizzontale e verticale, orizzontale e verticale con raggio di riferimento verticale a 90°, tutto attivato con autolivellamento disabilitato. LED modalità laser I LED che indicano la modalità laser si illumineranno con una luce rossa e/o verde per indicare la modalità laser attuale. Il codice del LED è mostrato sulla tastiera. Il tasto di accensione funziona sia in posizione di chiusura che di apertura. Premere il tasto modalità a impulsi per attivare/disattivare la modalità a impulsi. L'indicatore LED si illuminerà con una luce verde quando è attivata. La modalità a Modalità a LED modalità a impulsi permettere di usare un rilevatore impulsi impulsi laser. Il/i raggio/i laser lampeggia/no per indicare che l'unità laser si trova al di fuori dei valori compresi nell'intervallo di esercizio per le modalità laser 1 - 4 quando la funzione di autolivellamento è abilitata. Riposizionare l'unità laser per correggere il livellamento.
  • Página 64 Il LED indicatore di batterie scariche lampeggia con una luce rossa quando le batterie si stanno per scaricare. Sostituire le LED indicatore di batterie. batterie scariche Supporto universale L'unità laser si inserisce nel supporto. I pioli dell'unità laser si inseriscono nei fori di allineamento del supporto. Pioli sull'unità laser Fori di allineamento sulla base di supporto Supporto con filettatura 1/4 - 20 disponibile per accessori opzionali. Supporto standard per 1/4 in montaggio opzionale su cavalletto Fessura a occhiello per appendere il prodotto al muro o da usare con gli accessori opzionali. Componenti opzionali per il montaggio 77-021...
  • Página 65 Applicazioni A piombo: Usando il raggio laser verticale, fissare un piano di riferimento verticale. Posizionare il/gli oggetto/i desiderato/i finché non è/ sono allineato/i con il piano di riferimento verticale per assicurarsi che il/gli oggetto/i sia/no a piombo. A livello: Usando il raggio laser orizzontale, fissare un piano di riferimento orizzontale. Posizionare il/gli oggetto/i desiderato/i finché non è/ sono allineato/i con il piano di riferimento orizzontale per assicurarsi che il/gli oggetto/ i sia/no a livello. A squadro: Usando sia il raggio laser verticale che quello orizzontale, con o senza il raggio laser di riferimento verticale a 90°, fissare un punto in cui il raggio verticale e quello orizzontale si intersecano. Posizionare il/ gli oggetto/i desiderato/i finché non è/sono allineato/i sia con il raggio laser verticale sia con quello orizzontale per assicurarsi che il/ gli oggetto/i sia/no a squadro. Modalità a impulsi: Impostare l'unità laser in modalità a impulsi permette l'utilizzo dei rilevatori laser opzionali. Modalità manuale: Disabilita la funzione di autolivellamento e permette all'unità laser di proiettare un raggio laser rigido in qualsiasi direzione. 77-021...
  • Página 66 Calibrazione NOTA: l'unità laser è stata calibrata al momento della fabbricazione. Controllare periodicamente la precisione dell'unità laser per assicurarsi che siano mantenuti i valori secondo i quali è stata calibrata. Precisione del raggio di livello Posizionare l'unità laser come mostrato con il laser acceso. Segnare il punto P nell'intersezione. Ruotare l'unità laser di 180° e segnare il punto P nell'intersezione. Spostare l'unità laser vicino al muro e segnare il punto P nell'intersezione. Ruotare l'unità laser di 180° e segnare il punto P nell'intersezione. 77-021...

  • Página 67: Precisione Del Raggio Orizzontale

    = 0,33 x (D m - (2 x D m)) e D come mostrato nell'equazione. Se la somma non è minore o uguale = 0,004 x (D ft - (2 x D ft)) alla distanza di scostamento massima Confrontare: calcolata, l'unità deve essere restituita al - D ≤ ± Max distributore Stanley. Esempio: D = 10 m, D = 0,5 m = 30,75 mm, D = 29 mm, D = 30 mm, D = 29,75 mm = (30,75 mm - 30 mm) = 0,75 mm = (29 mm - 29,75 mm) = - 0,75 mm 0,33 x (10 m - (2 x 0,5 m) = 2,97 mm (distanza di scostamento massima) (0,75 mm) - (- 0,75 mm) = 1,5 mm 1,5 mm ≤ 2,97 mm (CORRETTO, i valori dell'unità sono compresi tra quelli della calibrazione) Precisione del raggio orizzontale Posizionare l'unità laser come mostrato...
  • Página 68 Ruotare l'unità laser verso l'altro angolo o punto di riferimento. Misurare la distanza verticale tra P e il raggio orizzontale dalla seconda posizione. Calcolare la distanza di scostamento Distanza di scostamento massima: massima e confrontarla con D . Se D non è minore o uguale alla distanza di = 0,33 x D scostamento massima calcolata, l'unità = 0,004 x D deve essere restituita al distributore Stanley. Confrontare: ≤ Max Esempio: D = 5 m, D = 1 mm 0,33 x 5 m = 1,65 mm (distanza di scostamento massima) 1 mm ≤ 1,65 mm (CORRETTO, i valori dell'unità sono compresi tra quelli della calibrazione) 77-021...

  • Página 69: Precisione Del Raggio Verticale

    , P , e P come mostrato. 2 x D Spostare l'unità laser verso il lato opposto dello stipite della porta o del punto di riferimento e allineare il raggio verticale con P e P 2 x D Misurare le distanze orizzontali tra P e il Raggio verticale raggio verticale dalla seconda posizione. Calcolare la distanza di scostamento Distanza di scostamento massima: massima e confrontarla con D . Se D = 0,66 x D non è minore o uguale alla distanza di scostamento massima calcolata, l'unità = 0,008 x D deve essere restituita al distributore Confrontare: Stanley. ≤ Max Esempio: D = 2 m, D = 0,5 mm 0,66 x 2 m = 1,32 mm (distanza di scostamento massima) 0,5 mm ≤ 1,32 mm (CORRETTO, i valori dell'unità sono compresi tra quelli della calibrazione) 77-021...
  • Página 70 90° Precisione del raggio verticale Per questo controllo saranno necessari almeno 1,5 m (16 ft ) di spazio sulla superficie di base e possibilmente l'assistenza di un'altra persona. Posizionare l'unità laser (senza il supporto) su una superficie piana e accendere tutti i raggi (modalità 4). Misurare esattamente 0,91 m (3 ft) dal centro dell'unità laser lungo il raggio verticale dell'incrocio del laser. Per individuare facilmente il centro dell'unità 0,91 m (3 ft) laser, iniziare la prima misurazione sulla base esterna dell'unità laser, misurare 0,91 m (3 ft) e sottrarre 4,3 cm (1,69 in). Segnare questo punto P Misurare esattamente 1,22 m (4 ft) dal centro dello strumento lungo il raggio di riferimento verticale a 90° e segnare 1,22 m (4 ft) questo punto P Misurare dal punto A al punto B; questa distanza D deve essere uguale a 1,522 m ± 0,75 mm (5 ft ± 1/32 in). Altrimenti, l'unità deve essere restituita al distributore Stanley. Ripetere le procedure descritte nei punti 1-4, secondo le proprie esigenze, per ricontrollare le misurazioni. 77-021...

  • Página 71: Manutenzione E Cura

    Manutenzione e cura L’unità laser non è resistente all’acqua. NON far penetrare acqua all’interno dell’unità. Ciò può causare danni ai circuiti interni. NON esporre l’unità laser alla luce diretta del sole o ad alte temperature. La parte esterna e alcune parti interne sono di plastica e possono deformarsi ad alte temperature. NON riporre l’unità laser in ambienti freddi. Può formarsi dell’umidità nelle parti interne quando iniziano a riscaldarsi. Questa umidità potrebbe appannare le finestre e causare la corrosione dei circuiti. Quando l’unità viene utilizzata in ambienti polverosi, si può accumulare dello sporco sulla finestra del laser. Rimuovere qualsiasi tipo di umidità o sporco con un panno morbido e asciutto. NON usare agenti pulenti o solventi aggressivi. Riporre l’unità laser nella valigetta quando non viene utilizzata. Se lo strumento viene conservato per un lungo periodo, per evitare possibili danni, rimuovere le batterie prima di riporlo. 77-021...
  • Página 72 Garanzia Garanzia di un anno Stanley Tools offre una garanzia di un anno dalla data di acquisto sui propri strumenti elettronici di misurazione per quanto riguarda difetti nei materiali e/o nella lavorazione. I prodotti difettosi saranno riparati o sostituiti a discrezione di Stanley Tools, se inviati accompagnati dalla prova di acquisto a: Stanley Tools srl Via Don L.Meroni, 56 22060 FIGINO SERENZA (Co) Italy La garanzia non copre difetti causati da danni accidentali, logorio, uso differente da quello indicato nelle istruzioni del produttore, o riparazioni o modifiche eseguite da personale non autorizzato da Stanley Tools. Riparazioni o sostituzioni effettuate in garanzia non hanno alcuna influenza sulla data di scadenza della garanzia stessa. Laddove consentito dalla legge, Stanley Tools declina ogni responsabilità per danni accidentali o indiretti causati da difetti di questo prodotto. È vietata qualsiasi modifica a questa garanzia senza l’autorizzazione di Stanley Tools. La presente garanzia non pregiudica i diritti legali degli acquirenti del prodotto. Questa garanzia è soggetta alla legislazione inglese; Stanley Tools e l’acquirente accettano in maniera irrevocabile di rimettersi alla giurisdizione esclusiva dei tribunali inglesi, in caso di rivendicazioni o questioni relative alla presente. NOTA IMPORTANTE: l’utente è responsabile del corretto uso e della manutenzione dello strumento. Inoltre, l’utente è completamente responsabile del controllo periodico e della precisione dell’unità laser e dunque della calibrazione dello strumento. La calibrazione e la cura dello strumento non sono comprese nella garanzia. Soggetto a modifica senza preavviso 77-021...
  • Página 73 77-021...
  • Página 74 Contenido Seguridad Descripción del producto Especificaciones Instrucciones de funcionamiento Calibración Mantenimiento y cuidados Garantía Seguridad Seguridad del usuario Lea atentamente las Instrucciones de seguridad y el Manual del usuario antes de utilizar este producto. La persona responsable del instrumento deberá garantizar que todos los usuarios entiendan y sigan estas instrucciones. Guarde este manual para consultarlo en el futuro. IMPORTANTE: La herramienta láser incluye las siguientes etiquetas para su comodidad y seguridad. En ellas se indica el lugar del nivel por donde se emite el haz láser. NO OLVIDE NUNCA su ubicación al utilizar el nivel. RADIACIÓN LÁSER – NO MIRE DIRECTAMENTE AL HAZ LÁSER NI LO VEA DIRECTAMENTE CON INSTRUMENTOS ÓPTICOS PRODUCTO LÁSER DE CLASE 1M POTENCIA DE SALIDA MÁXIMA ≤ 1 mW @ 630 - 670 nm EN 60825-1 77-021...
  • Página 75 NO retire ninguna de las pegatinas de advertencia de la carcasa. Este instrumento únicamente debe usarse para las tareas de nivelación y diseño, como se describe en este manual. Asegúrese SIEMPRE de que las personas que se encuentren dentro del radio de alcance de la herramienta sean conscientes de los riesgos que supone mirar directamente al haz láser. NO lo utilice en combinación con otros instrumentos ópticos. No modifique el instrumento, ni lo manipule o lo emplee para otros usos distintos de los descritos en este manual. NO mire el haz con instrumentos ópticos como amplificadores, binoculares o telescopios. NO mire directamente el haz láser o lo dirija hacia otras personas. Asegúrese de no fijar el instrumento a la altura de los ojos. La protección ocular suele alcanzarse mediante respuestas naturales de aversión, como el reflejo del parpadeo. NO dirija el haz del láser hacia otras personas. Desconecte SIEMPRE la herramienta láser cuando no la esté utilizando. Si la deja conectada, aumentará el riesgo de que alguien mire de forma involuntaria al haz láser. NO utilice la herramienta láser en zonas de combustible, es decir, en presencia de líquidos, gases o polvo inflamables. NO desmonte la herramienta láser. No contiene piezas que puedan ser reparadas por el usuario. Si lo hace, se anulará la garantía del producto. No modifique el producto de ninguna manera. Esto podría dar como resultado una exposición peligrosa a la radiación. NO use este instrumento en zonas donde haya riesgo de explosión. NOTA: Dado que el haz del láser es de tipo focalizado, asegúrese de comprobar el recorrido del haz en una distancia relativamente larga y tome todas las medidas necesarias para garantizar que no interfiera con otras personas. 77-021...

  • Página 76: Seguridad De Las Pilas

    Seguridad de las pilas ADVERTENCIA: las pilas pueden explotar o tener fugas y causar lesiones graves o un incendio. Para reducir este riesgo: Siga SIEMPRE todas las instrucciones y advertencias que figuran en la etiqueta y en el embalaje de las pilas. NO cortocircuite los terminales de las pilas NO recargue las pilas alcalinas. NO mezcle pilas nuevas y viejas. Sustitúyalas todas al mismo tiempo por unas nuevas de la misma marca y tipo. NO mezcle pilas de distintos tipos. NO arroje las pilas al fuego. Mantenga SIEMPRE las pilas lejos del alcance de los niños. Retire SIEMPRE las pilas si no va a utilizar el dispositivo durante varios meses. NOTA: Asegúrese de usar las pilas recomendadas. NOTA: Asegúrese de insertar las pilas de la manera adecuada, con la polaridad correcta. Vida útil NO se deshaga de este producto junto con la basura doméstica. DESHÁGASE de las pilas de acuerdo con la normativa local. RECICLE siguiendo la normativa local para la recogida y eliminación de residuos eléctricos y electrónicos emanada de la Directiva WEEE. 77-021...

  • Página 77: Declaración De Conformidad

    Declaración de conformidad Stanley Works declara que la marca CE se ha aplicado a este producto, con arreglo a la directiva sobre marcado CE 93/68/EEC. Este producto cumple la norma EN60825-1:2007. EN 60825-1 Para obtener más información, consulte www.stanleyworks.com. Cumple con ROHS Descripción del producto Contenido del embalaje Unidad láser Soporte de montaje universal Objetivo láser Maletín de transporte Pilas (3 unidades AA) Manual del usuario 77-021...

  • Página 78: Soporte De Montaje Universal

    Resumen del producto Unidad láser Teclado Ventana del láser en cruz Orificio de acceso para calibrado rápido Ventana del láser de haz vertical de referencia a 90° Orificio de acceso para calibrado rápido Tapa del compartimento para pilas Bloqueo de transporte Etiqueta de advertencia para el láser Soporte de montaje universal Ranuras de ojo de cerradura Orificios de alineación para la unidad láser Roscas de instalación de 1/4 - 20 hilos 77-021...

  • Página 79: Especificaciones

    Especificaciones Precisión de la nivelación: ≤ 3 mm. / 9 m. (≤ 1/8 in / 30 ft) Precisión del haz de escuadra: ≤ 1,5 mm. / 3 m. (≤ 1/16 in / 10 ft) Precisión horizontal / vertical ≤ 3 mm. / 9 m. (≤ 1/8 in / 30 ft) Distancia operativa: Autonivelación ±5° Distancia de trabajo: ≤ 10 m. (≤ 30 ft) con el detector de láser: ≤ 30 m. (≤ 100 ft) Clase de láser: Clase 1 Longitud de onda del láser: 635 nm. ± 5 nm. Tiempo de funcionamiento: 15 h Tensión de alimentación: 4,5 V Alimentación: 3 pilas AA (alcalinas) Grado IP: IP54 Rango de temperatura de funcionamiento: -10 °C a +40 °C (+14 °F a +104 °F) Rango de temperatura de almacenamiento: -20 °C a + 60 °C (-4 °F a +140 °F) Peso (sin la base ni las pilas): 490 g. (17,3 oz) Dimensiones: Ø 86 mm. × 147,5 mm. (Ø 3 3/8 in × 5 3/4 in) 77-021...

  • Página 80: Instalación/ Extracción De Las Pilas

    Instrucciones de funcionamiento Instalación/ extracción de las pilas Gire la unidad láser hacia la parte trasera. Abra la tapa del compartimento para las pilas presionando y deslizándola. Instalación/ extracción de las pilas. Oriente correctamente las pilas al introducirlas en la unidad láser. Cierre y bloquee la tapa del compartimento de las pilas deslizándola hasta que quede correctamente cerrada. 77-021...

  • Página 81: Unidad Láser

    Unidad láser Bloqueo de transporte en posición bloqueada. Bloqu- La función de autonivelación está eado desactivada. Desbloqueado Bloqueo de transporte en posición desbloqueada. La función de autonivelación está activada. Pulse la tecla de encendido para ENCEDER el láser. Manténgalo pulsado durante 3 segundos para APAGAR el láser. Pulse Láser ON/OFF (encendido/ la tecla de encendido para alternar entre apagado) los modos de láser disponibles: solo horizontal, solo vertical, horizontal y vertical, horizontal y vertical con haz de referencia LED indicadores vertical a 90°, todos ellos con la función de de modo del autonivelación desactivada. láser Los LED de modo del láser se iluminan en color rojo o verde para indicar el modo actual del láser. El código de los LED se muestra en el teclado. La tecla de encendido funciona tanto en la posición de bloqueo como en la de desbloqueo. Pulse la tecla de modo de pulso para ACTIVAR y DESACTIVAR este modo. El indicador LED se ilumina en color verde cuando está activado. El modo de pulso Modo de LED indicador del modo pulso de pulso permite utilizar la unidad con un detector de láser.
  • Página 82 El LED parpadea en color rojo para indicar que las pilas están bajas de carga. Sustituya las pilas. LED indicador de batería baja Soporte de montaje universal La unidad láser se adapta al soporte de montaje. Las clavijas de la unidad láser se Clavijas de la unidad láser adaptan a los orificios de alineación del soporte. Orificios de alineación en la base de soporte Rosca de instalación de 1/4 - 20 hilos disponible para accesorios opcionales. Soporte estándar para el 1/4 de pulgada trípode opcional Ranura de ojo de cerradura para colgar en la pared o para usar con accesorios opcionales. Equipo opcional de montaje 77-021...

  • Página 83: Aplicaciones

    Aplicaciones Plomada: con ayuda del haz láser vertical, establezca un plano vertical de referencia. Coloque el objeto u objetos hasta que se encuentren alineados con el plano vertical de referencia para garantizar la plomada del objeto u objetos. Nivel: con ayuda del haz láser horizontal, establezca un plano horizontal de referencia. Coloque el objeto u objetos hasta que se encuentren alineados con el plano horizontal de referencia para garantizar el nivel del objeto u objetos. Escuadra: con ayuda de los haces láser horizontal y vertical, con o sin el haz láser de referencia vertical de 90°, establezca un punto de cruce de los haces vertical y horizontal. Coloque el objeto u objetos hasta que se encuentren alineados con los haces láser vertical y horizontal para garantizar que los objetos queden cuadrados. Modo de pulso: ajustar la unidad láser en modo de pulso permite utilizar detectores láser opcionales. Modo manual: desactiva la función de autonivelación y permite que la unidad láser proyecte un haz láser rígido en cualquier dirección. 77-021...

  • Página 84: Calibración

    Calibración NOTA: La unidad láser ha sido calibrada en fábrica. Compruebe periódicamente la precisión de la unidad láser para estar seguro de que las especificaciones de calibración se mantienen. Precisión del haz láser Coloque la unidad láser como se muestra con el láser ENCENDIDO. Marque el punto en cruz. Gire la unidad láser 180° y marque el punto P en cruz. Acerque la unidad láser a la pared y marque el punto P en cruz. Gire la unidad láser 180° y marque el punto P en cruz. 77-021...

  • Página 85: Precisión Del Láser Horizontal

    Máx. ecuación. Si la suma no es inferior o = 0,004 x (D ft - (2 x D ft)) igual a la distancia máxima de desviación Comparar: calculada, la unidad deberá ser devuelta al ≤ ± Máx. - D distribuidor Stanley. Ejemplo: D = 10 m., D = 0,5 m. = 30,75 mm., D = 29 mm., D = 30 mm., D = 29,75 mm. = (30,75 mm. - 30 mm.) = 0,75 mm. = (29 mm. - 29,75 mm.) = 0,75 mm. 0,33 x (10 m. - (2 x 0,5 m.) = 2,97 mm. (distancia de desviación máxima permisible) (0,75 mm.) - (- 0,75 mm.) = 1,5 mm. 1,5 mm . ≤ 2,97 mm. (VERDADERO, la unidad está calibrada) Precisión del láser horizontal Coloque la unidad láser como se muestra...
  • Página 86 Gire la unidad láser a otra esquina o punto de referencia. Mida las distancias verticales entre P y el haz horizontal desde la 2ª ubicación. Distancia máxima de desviación: Calcule la distancia máxima de desviación = 0,33 x D admisible y compárela con D . Si D no es Máx. inferior o igual a la distancia máxima de = 0,004 x D desviación calculada, la unidad deberá ser Comparar: devuelta al distribuidor Stanley. ≤ Máx. Ejemplo: D = 5 m., D = 1 mm. 0,33 x 5 m. = 1,65 mm. (distancia de desviación máxima permisible) 1 mm. ≤ 1,65 mm. (VERDADERO, unidad calibrada) 77-021...

  • Página 87: Precisión Del Haz Vertical

    . Coloque la unidad láser como se muestra con el láser ENCENDIDO. Dirija el haz vertical al marco de la puerta o punto de referencia. Marque los puntos , P y P como se muestra. 2 x D Desplace la unidad láser al lado opuesto del marco de la puerta o punto de referencia y alinee el haz vertical con P 2 x D Mida las distancias horizontales entre P Haz vertical el haz vertical desde la 2ª ubicación. Distancia máxima de desviación: Calcule la distancia máxima de desviación = 0,66 x D admisible y compárela con D . Si D no es Máx. inferior o igual a la distancia máxima de = 0,008 x D desviación calculada, la unidad deberá ser Comparar: devuelta al distribuidor Stanley. ≤ Máx. Ejemplo: D = 2 m., D = 0,5 mm. 0,66 x 2 m. = 1,32 mm. (distancia de desviación máxima permisible) 0,5 mm. ≤ 1,32 mm. (VERDADERO, unidad calibrada) 77-021...
  • Página 88 90° Precisión del haz vertical Necesitará, al menos, 1,5 m. (16 ft ) de espacio en el suelo y posiblemente también un ayudante para realizar esta comprobación. Coloque la unidad láser (sin el soporte de montaje) sobre un suelo nivelado y encienda todos los haces (modo 4). Mida exactamente 0,91 m. (3 ft) a partir del centro de la unidad láser y a lo largo del haz vertical de la cruz del láser. Para hallar con facilidad el centro de la unidad 0,91 m. (3 ft) láser, empiece la primera medición mi- rando a la base exterior de la unidad láser, mida 0,91 m. (3 ft) y, seguidamente, reste 4,3 cm. (1,69 in). Marque este punto P Mida exactamente 1,22 m. (4 ft) desde el centro del instrumento a lo largo del haz 1,22 m. (4 ft) vertical de referencia a 90° y marque este punto P Realice una medición desde el punto A al punto B; la distancia D debería ser igual a 1,522 m. ± 0,75 mm. 5 ft ± 1/32 in). En caso contrario, la unidad deberá ser devuelta al distribuidor Stanley. Repita los pasos 1 a 4, según sea necesario, para volver a comprobar las mediciones. 77-021...

  • Página 89: Mantenimiento Y Cuidados

    Mantenimiento y cuidados La unidad láser no es estanca. NO permita que se moje. Podrían dañarse los circuitos internos. NO exponga la unidad a la luz solar directa ni a temperaturas altas. La carcasa y algunas piezas internas están fabricadas en plástico y podrían deformarse si se exponen a temperaturas altas. NO almacene la unidad láser en un lugar frío. Si lo hace, podría producirse condensación en las piezas internas al encenderlo. La humedad podría empañar las ventanas del láser y corroer las placas de los circuitos internos. Cuando trabaje en lugares polvorientos, es posible que se deposite polvo en la ventana de salida del láser. Utilice un paño suave y seco para quitar el polvo o la humedad. NO utilice productos de limpieza agresivos ni disolventes. Guarde la unidad láser en su maletín cuando no la vaya a usar. Si la va a almacenar durante un periodo de tiempo prolongado, extraiga las pilas para evitar posibles daños en el instrumento. 77-021...

  • Página 90: Un Año De Garantía

    Garantía Un año de garantía Stanley Tools garantiza sus herramientas electrónicas de medición contra defectos de material o fabricación durante un año desde su fecha de compra. Los productos que presenten defectos deberán ser enviados a Stanley a la dirección indicada a continuación junto con un justificante de compra. Stanley procederá a su reparación o sustitución según lo estime conveniente. STANLEY IBERIA, S.L. Via Auguats 13 – 15 despacho 506 08006 Barcelona SPAIN Esta garantía no cubre defectos causados por daños fortuitos, desgaste y uso natural del producto, ni por daños que resulten de una utilización diferente a la indicada en las instrucciones del fabricante, o que se deban a reparaciones o modificaciones efectuadas en el producto y que no hayan sido autorizadas por Stanley Tools. La reparación o cambio según esta garantía no afectará la fecha de caducidad de la misma. Según la ley, Stanley Tools no será responsable según esta garantía de ninguna pérdida indirecta o como consecuencia de los defectos del producto. Esta garantía no puede ser modificada sin la autorización de Stanley Tools. Esta garantía no afecta a los derechos legales del consumidor que adquiere el producto. Esta garantía se rige según la ley inglesa y Stanley Tools y el comprador confirman irrevocablemente estar de acuerdo en que dicha garantía sea tratada según la legislación y juzgados de Inglaterra para cualquier disputa que pudiera surgir en relación a la misma. NOTA IMPORTANTE: El cliente se hace responsable de la utilización y mantenimiento correctos de la herramienta. Además, el cliente será íntegramente responsable de la comprobación periódica de la unidad láser y, por consiguiente, de la calibración del instrumento. La calibración y el cuidado no están cubiertos por la garantía. Sujeto a cambios sin previo aviso 77-021...
  • Página 91 77-021...
  • Página 92 Índice Segurança Descrição do produto Especificações Instruções de funcionamento Calibração Manutenção e cuidados Garantia Segurança Segurança do utilizador Leia atentamente as Instruções de segurança e o Manual do utilizador antes de utilizar este produto. A pessoa responsável pelo instrumento deve assegurar que todos os utilizadores compreendem e cumprem estas instruções. Guarde este manual para futura referência. IMPORTANTE: Os rótulos abaixo estão na sua ferramenta de laser para sua conveniência e segurança. Indicam o local onde o raio laser é emitido pelo nível. Assegure-se de que CONHECE SEMPRE a sua localização quando estiver a utilizar o nível. RADIAÇÃO LASER – NÃO OLHE PARA O FEIXE NEM UTILIZE DIRECTAMENTE COM INSTRUMENTOS ÓPTICOS PRODUTO LASER DE CLASSE 1M ENERGIA MÁXIMA <1 mW a 630 - 670 nm EN 60825-1 77-021...
  • Página 93 NÃO remova nenhum rótulo de aviso da estrutura. Este instrumento deve ser utilizado apenas para tarefas de nivelamento e traçados, conforme indicado neste manual. DEVE SEMPRE assegurar-se de que as pessoas presentes nas proximidades estão cientes do perigo de olhar directamente para a ferramenta de laser. NÃO utilize em combinação com outros instrumentos ópticos. Não modifique o instrumento, não faça manipulações nem utilize noutras aplicações para além das descritas no manual. NÃO olhe para o raio com auxiliares ópticos, como lupas, binóculos ou telescópios. NÃO olhe fixamente para o raio laser nem o direccione para outras pessoas. Certifique-se de que o instrumento não está configurado para o nível dos olhos. A protecção dos olhos é normalmente efectuada pelas respostas naturais à aversão, como o reflexo de piscar os olhos. NÃO direccione o raio laser para outras pessoas. DEVE SEMPRE desligar o instrumento de laser quando não estiver em utilização. Deixar o instrumento LIGADO aumenta o risco de alguém inadvertidamente olhar fixamente para o raio laser. NÃO opere o laser em áreas combustíveis, como perto de líquidos inflamáveis, gases ou pó. NÃO desmonte o instrumento de laser. Não há peças no interior que possam ser reparadas pelo utilizador. Desmontar o laser anulará qualquer garantia do produto. Não modifique o produto de forma alguma. Modificar o instrumento de laser pode resultar numa exposição perigosa a radiações. NÃO utilize este instrumento em áreas em que o risco de explosão esteja presente. NOTA: Uma vez que o raio laser é de foco, certifique-se de que verifica o trajecto do raio numa distância relativamente longa e toma todas as precauções necessárias para se certificar de que o raio não interfere com outras pessoas. 77-021...

  • Página 94: Fim De Vida

    Segurança das pilhas AVISO: As pilhas podem rebentar ou babar e podem provocar ferimentos ou incêndio. Para reduzir este risco: DEVE SEMPRE seguir todas as instruções e avisos no rótulo e na embalagem das pilhas. NÃO provoque um curto-circuito nos terminais das pilhas NÃOcarregue pilhas alcalinas. NÃO misture pilhas velhas com novas. Troque as pilhas todas na mesma altura por pilhas novas, da mesma marca e tipo. NÃO misture tipos de pilhas. NÃOcoloque as pilhas no fogo. MANTENHAas pilhas fora do alcance das crianças. RETIRE as pilhas se o dispositivo não for utilizado durante vários meses. NOTA: Verifique se foram utilizadas as pilhas correctas, conforme recomendado. NOTA: Verifique se as pilhas foram inseridas da forma correcta, com a polaridade correcta. Fim de vida NÃO elimine este produto com o lixo doméstico. Elimine SEMPRE as pilhas de acordo com as normas locais. RECICLE de acordo com as disposições locais para a recolha e eliminação de resíduos eléctricos e electrónicos, de acordo com a Directiva WEEE. 77-021...

  • Página 95: Declaração De Conformidade

    Declaração de conformidade A Stanley Works declara que a marca CE foi aplicada neste produto de acordo com a Directiva de Marcação CE 93/68/EEC. Este produto encontra-se em conformidade com EN60825-1:2007. EN 60825-1 Para informações adicionais, por favor consulte www.stanleyworks.com. Em conformidade com ROHS Descrição do produto Conteúdo da embalagem Unidade de laser Suporte universal Designador laser Estojo Pilhas (3 x AA) Manual do utilizador 77-021...
  • Página 96 Descrição geral do produto Unidade de laser Teclado Janela para o cruzamento laser Orifício de acesso a rápida calibração Janela para o raio laser de referência vertical de 90° Orifício de acesso a rápida calibração Tampa do compartimento das pilhas Travão de transporte Rótulo de aviso do laser Suporte universal Ranhuras Orifícios de alinhamento da unidade de laser Rosca de 1/4 - 20 77-021...

  • Página 97: Especificações

    Especificações Precisão do nivelamento: ≤ 3 mm / 9 m (≤ 1/8 pol. / 30 pés) Precisão do raio de esquadria: ≤ 1,5 mm / 3 m (≤ 1/16 pol. / 10 pés) Precisão horizontal / vertical ≤ 3 mm / 9 m (≤ 1/8 pol. / 30 pés) Alcance: Auto-calibragem até ±5° Distância de trabalho: ≤ 10 m (≤ 30 pés) com o detector de laser: ≤ 30 m (≤ 100 pés) Classe do laser: Classe 1 Comprimento de onda do laser: 635 nm ± 5 nm Tempo de funcionamento: 15 h Tensão: 4,5 V Alimentação: 3 x pilhas AA (alcalinas) Classificação IP: IP54 Alcance da temperatura de funcionamento: -10° C a +40° C (+14° F a +104° F) Alcance da temperatura de armazenamento: -20° C a +60° C (-4° F a +140° F) Peso (sem base nem pilhas): 490 g (17,3 onças) Tamanho: Ø 86 mm × 147,5 mm (Ø 3 3/8 pol. × 5 3/4 pol.) 77-021...

  • Página 98: Instruções De Funcionamento

    Instruções de funcionamento Instalação / remoção das Pilhas Rode a traseira da unidade de laser para cima. Abra a tampa do compartimento de pilhas, premindo e deslizando para fora. Instale / retire as pilhas. Coloque as pilhas correctamente na unidade de laser. Feche e bloqueie a tampa do compartimento de pilhas, deslizando-a até ficar segura. 77-021...

  • Página 99: Unidade De Laser

    Unidade de laser Bloqueado Travão de transporte na posição bloqueada. Função de auto-calibragem desactivada. Desbloqueado Travão de transporte na posição desbloqueada. Função de auto-calibragem activada. Prima a tecla de energia para ligar o laser. Prima e mantenha premida durante 3 segundos para desligar o laser. Prima a Laser ligado /desligado tecla para alternar entre os modos de laser à disposição - apenas horizontal, apenas vertical, horizontal e vertical, horizontal e vertical com raio de referência vertical de 90º, todos com auto-calibragem desactivada. LEDs de modo Os LEDs do modo de laser acendem luzes de laser vermelhas e / ou verdes para indicar o modo de laser actual. O código do LED encontra-se no teclado. A tecla de energia funciona com o interruptor na posição bloqueada e desbloqueada. Prima a tecla do modo de intermitência para alternar entre modo de intermitência ON e OFF. O indicador LED passa a verde quando está ligado. O modo de intermitência Modo de LED de modo de possibilita o uso de um detector de laser. intermitência intermitência O(s) raio(s) do laser pisca(m) para indicar que a unidade de laser está fora de alcance para os modos de laser 1 - 4 quando a função de auto-calibragem está activada. Reposicione a unidade de laser de forma a ficar mais nivelada.
  • Página 100 O LED de bateria fraca pisca a vermelho para indicar que a bateria está fraca. Substitua as pilhas. LED de bateria fraca Suporte universal A unidade de laser encaixa no suporte. Os pinos na unidade de laser encaixam nos orifícios de alinhamento do suporte. Pinos na unidade de laser Orifícios de alinhamento na base de suporte Rosca de montagem 1/4 - 20 disponível para acessórios opcionais. Montagem padrão para 1/4 pol. montagem do tripé opcional Ranhura para pendurar numa parede ou para utilizar com acessórios opcionais. Ferramentas opcionais de montagem 77-021...
  • Página 101 Aplicações Aprumar: Utilizando o raio laser vertical, estabeleça um plano de referência vertical. Posicione o(s) objecto(s) desejados até ficarem alinhados com o plano de referência vertical para se certificar de que o(s) objecto(s) estão aprumados. Nível: Utilizando o raio laser horizontal, estabeleça um plano de referência horizontal. Posicione o(s) objecto(s) desejados até ficarem alinhados com o plano de referência horizontal para se certificar de que o(s) objecto(s) estão nivelados. Esquadria: Utilizando o raio laser horizontal ou vertical, com ou sem a referência de raio laser vertical de 90º, estabeleça o ponto em que os raios vertical e horizontal se cruzam. Posicione o(s) objecto(s) desejados até ficarem alinhados com o raio laser horizontal e vertical para se certificar de que o(s) objecto(s) estão em esquadria. Modo de intermitência: A configuração da unidade de laser no modo de intermitência permite o uso de detectores laser opcionais. Modo manual: Desactiva a função de auto-calibragem e permite que a unidade de laser projecte um raio laser rígido em qualquer orientação. 77-021...

  • Página 102: Precisão Do Raio De Nivelamento

    Calibração NOTA: A unidade de laser foi calibrada no momento de fabrico. Verifique periodicamente a precisão da unidade de laser para se certificar de que as especificações se mantêm. Precisão do raio de nivelamento Coloque a unidade de laser conforme demonstrado, com o laser ligado (ON). Marque o ponto P no cruzamento. Rode a unidade de laser 180º e marque o ponto P no cruzamento. Aproxime a unidade de laser da parede e marque o ponto P no cruzamento. Rode a unidade de laser 180º e marque o ponto P no cruzamento. 77-021...
  • Página 103 , conforme demonstrado na equação. Se a soma = 0,33 x (D m - (2 x D m)) Máx. não for igual ou inferior à distância pol. = 0,004 x (D pés - (2 x D pés)) de compensação máxima permitida, pés a unidade deve ser devolvida ao seu Compare: Distribuidor Stanley. ± Máx. - D ≤ Exemplo: D = 10 m, D = 0,5 m = 30,75 mm, D = 29 mm, D = 30 mm, D = 29,75 mm = (30,75 mm - 30 mm) = 0,75 mm = (29 mm - 29,75 mm) = - 0,75 mm 0,33 x (10 m - (2 x 0,5 m) = 2,97 mm (distância de compensação máxima permitida) (0,75 mm) - (- 0,75 mm) = 1,5 mm 1,5 mm ≤ 2,97 mm (VERDADE, a unidade encontra-se dentro da calibração)
  • Página 104 Rode a unidade de laser para o outro canto ou ponto de referência. Meça as distâncias verticais entre P e o feixe horizontal da segunda localização. Calcule a distância de compensação Distância máxima de compensação: máxima permitida e compare com D . Se = 0,33 x D não for igual ou inferior à distância Máx. pol. de compensação máxima calculada, = 0,004 x D pés pés a unidade deve ser devolvida ao seu Compare: Distribuidor Stanley. ≤ Máx. Exemplo: D = 5 m, D = 1 mm 0,33 x 5 m = 1,65 mm (distância máxima de compensação permitida) 1 mm ≤ 1,65 mm (VERDADE, a unidade encontra-se dentro da calibração) 77-021...
  • Página 105 , P e P , conforme demonstrado. 2 x D Mova a unidade de laser para o lado oposto ao do caixilho da porta ou ponto de referência e alinhe o raio vertical com e P 2 x D Meça as distâncias horizontais entre P e o Raio vertical feixe vertical da segunda localização. Calcule a distância de compensação Distância máxima de compensação: máxima permitida e compare com D . Se = 0,66 x D não for igual ou inferior à distância Máx. pol. de compensação máxima calculada, = 0,008 x D pés pés a unidade deve ser devolvida ao seu Compare: Distribuidor Stanley. ≤ Máx. Exemplo: D = 2 m, D = 0,5 mm 0,66 x 2 m = 1,32 mm (distância máxima de compensação permitida) 0,5 mm ≤ 1,32 mm (VERDADE, a unidade encontra-se dentro da calibração) 77-021...
  • Página 106 90° Precisão do raio vertical Precisará de, pelo menos, 1,5 m (16 ft ) de espaço físico e possivelmente de um assistente para esta verificação. Coloque a unidade de laser (sem o seu suporte) numa superfície plana e ligue todos os raios (modo 4). Meça exactamente 0,91 m a partir do centro da unidade de laser e ao longo do raio vertical do cruzamento laser. Para referenciar facilmente o centro da unidade 0,91 m (3 pés) de laser, inicie a primeira medição na base exterior da unidade de laser, meça 0,91 m e depois subtraia 4,3 cm. Marque este ponto P Meça exactamente 1,22 m a partir do centro do instrumento e ao longo do raio vertical de referência de 90º e marque este 1,22 m (4 pés) ponto P Meça do ponto A ao ponto B; esta distância D deve ser igual a 1,522 m ± 0,75 mm. Caso não seja, a unidade deve ser devolvida ao seu Distribuidor Stanley. Repita os passos 1 a 4, conforme necessário, para voltar a verificar as medições. 77-021...

  • Página 107: Manutenção E Cuidados

    Manutenção e cuidados A unidade laser não é à prova de água. NÃO a molhe. Pode provocar danos nos circuitos internos. NÃO deixe a unidade laser sob a luz directa do Sol nem a exponha a temperaturas elevadas. A estrutura e algumas peças internas são de plástico e podem ficar deformadas com temperaturas elevadas. NÃO armazene a unidade laser num ambiente frio. Pode formar-se humidade nas peças internas ao aquecer. Esta humidade pode embaciar as janelas do laser e causar a corrosão das placas de circuito internas. Ao trabalhar em locais poeirentos, pode acumular-se alguma sujidade na janela do laser. Retirar a humidade ou sujidade com um pano macio e seco. NÃO utilizar agentes de limpeza ou solventes agressivos. Guarde a unidade laser na mala de transporte quando não estiver a ser utilizada. Se ficar armazenadao durante um longo período, retire as pilhas antes de a guardar para evitar eventuais danos no instrumento. 77-021...
  • Página 108 Garantia Um ano de garantia A Stanley Tools garante as suas ferramentas electrónicas de medição contra defeitos de material e/ou de fabrico por um ano, a partir da data da compra. O s produtos com defeito serão reparados ou substituídos, conforme a decisão da Stanley Tools, desde que sejam enviados juntamente com a prova de compra para: STANLEY IBERIA, S.L. Via Auguats 13 – 15 despacho 506 08006 Barcelona SPAIN E sta Garantia não cobre os defeitos causados por danos acidentais, desgaste, utilização que não esteja em conformidade com as instruções do fabricante ou reparações ou alterações ao produto não autorizadas pela Stanley tools. A reparação ou substituição ao abrigo desta Garantia não afecta a data de validade da Garantia. N o âmbito permitido pela lei, a Stanley Tools não será responsável, ao abrigo desta Garantia, por prejuízos indirectos ou consequenciais resultantes de defeitos deste produto. Esta Garantia não pode ser alterada sem a autorização da Stanley Tools. Esta Garantia não afecta os direitos estatutários dos compradores deste produto. E sta garantia será regida e interpretada de acordo com as leis de Inglaterra e a Stanley Tools e o comprador concordam irrevogavelmente submeter-se à jurisdição exclusiva dos tribunais de Inglaterra relativamente a qualquer reivindicação ou assunto que surjam relacionados com esta Garantia. N OTA IMPORTANTE: O cliente é responsável pela correcta utilização e manutenção do aparelho. Além disso, o cliente é totalmente responsável pela verificação periódica da precisão da unidade laser e, portanto, pela calibração do aparelho. A calibração e a manutenção não estão abrangidas pela garantia. Sujeito a alterações sem aviso prévio...
  • Página 109 77-021...
  • Página 110 Inhoud Veiligheid Productbeschrijving Technische gegevens Gebruiksaanwijzing IJking Onderhoud en zorg Garantie Veiligheid Veiligheid van de gebruiker Lees de Veiligheidsaanwijzingen en Gebruiksaanwijzing aandachtig door alvorens het apparaat in gebruik te nemen. Degene die verantwoordelijk is voor het apparaat moet ervoor zorgen dat alle gebruikers bekend zijn met de aanwijzingen en deze opvolgen. Bewaar deze instructies om later te kunnen raadplegen.
  • Página 111 De waarschuwingslabels NIET verwijderen of beschadigen. Dit apparaat mag alleen gebruikt worden voor nivelleringen en opmetingen zoals in deze gebruiksaanwijzing beschreven zijn. Zorg er ALTIJD voor dat omstanders in de omgeving waar gewerkt wordt zich bewust zijn van het gevaar om direct in de laser te kijken. NIET in combinatie met andere optische instrumenten gebruiken.
  • Página 112 Voorzorgsmaatregels batterijen WAARSCHUWING: Batterijen kunnen exploderen of lekken en kunnen letsel of brand veroorzaken. Om dit risico te verminderen: ALTIJD de aanwijzingen en voorzorgsmaatregelen op labels en verpakking van batterijen in acht nemen. De polen van de batterijen NIET kortsluiten. Alkalinebatterijen NIET opladen.

  • Página 113: Verklaring Van Conformiteit

    Verklaring van conformiteit The Stanley Works verklaart dat het CE-merkteken op dit product overeenkomstig de CE markeringsrichtlijn 93/68/EEC is toegepast. Dit product voldoet aan EN60825-1:2007. EN 60825-1 Ga voor nadere bijzonderheden naar www.stanleyworks.com. Voldoet aan ROHS-richtlijn Productbeschrijving Inhoud van de verpakking...
  • Página 114 Overzicht van product Laserapparaat Toetsenpaneel Venster voor kruisstraallaser Toegangsopening voor snelle ijking Venster voor 90° verticale referentiestraallaser Toegangsopening voor snelle ijking Kapje van batterijhouder Transportvergrendeling Waarschuwingslabel voor laser Universele houder Openingen Plaatsingsopeningen voor laserapparaat 1/4 - 20 schroefdraadfitting 77-021...

  • Página 115: Technische Gegevens

    Technische gegevens Nivelleringsnauwkeurigheid: ≤ 3 mm / 9 m (≤ 1/8 in / 30 ft) Nauwkeurigheid rechthoekstraal: ≤ 1,5 mm / 3 m (≤ 1/16 in / 10 ft) Nauwkeurigheid horizontaal / verticaal ≤ 3 mm / 9 m (≤ 1/8 in / 30 ft) Werkbereik: Zelfnivellerend tot ±...

  • Página 116: Gebruiksaanwijzing

    Gebruiksaanwijzing Batterijen installeren / uitnemen Draai het laserapparaat om. Verwijder het kapje van de batterijhouder door het kapje aan te drukken en open te schuiven. Batterijen installeren / uitnemen. Let op de polariteit bij het plaatsen van de batterijen. Sluit het kapje van de batterijhouder door het kapje terug te schuiven en te vergrendelen.
  • Página 117 Laserapparaat Vergrendeld Slot voor transport in vergrendelde stand. Zelfnivelleringsfunctie is uitgeschakeld. Ontgrendeld Slot voor transport in ontgrendelde stand. Zelfnivelleringsfunctie is geactiveerd. Druk op de aan/uit-toets om de laser in te schakelen. Houd de toets 3 seconden ingedrukt om de laser uit te schakelen. Druk Laser aan/uit op de aan/uit-toets om verschillende standen te activeren - alleen horizontaal, horizontaal...
  • Página 118 LED-indicator voor lage batterijspanning knippert rood als de batterij zwak is. Vervang batterijen. LED voor lage batterijspanning Universele houder Laserapparaat past in houder. Pennetjes in laserapparaat passen in gaatjes in de houder. Pennen op laserapparaat Uitlijnopeningen in onderkant van houder 1/4 - 20 schroefdraadfitting voor optionele accessoires.
  • Página 119 Toepassingen Loodrecht: Gebruik de verticale laser om het verticale referentievlak te bepalen. De gewenste object(en) zodanig positioneren dat ze gelijkgericht zijn met het verticale referentievlak om te verzekeren dat de object(en) loodrecht staan. Waterpas: Gebruik de horizontale laserstraal om het horizontale referentievlak te bepalen. Positioneer de gewenste object(en) zodanig dat ze gelijkgericht zijn met het horizontale referentievlak om te verzekeren dat de...

  • Página 120: Ijking

    IJking OPMERKING: Het laserapparaat is op de fabriek geijkt. Tijdens gebruik regelmatig de nauwkeurigheid van het laserapparaat controleren om te verzekeren dat het apparaat binnen de tolerantie blijft. Nauwkeurigheid nivelleringsstraal Plaats het laserapparaat zoals in de afbeelding is getoond met de laser aan. Markeer punt P bij het kruis.
  • Página 121 = 0,004 x (D ft - (2 x D ft)) offset afstand, dan moet het apparaat Vergelijk: aan de Stanley-distributeur geretourneerd ≤ ± Max worden. Voorbeeld: D = 10 m, D = 0,5 m = 30,75 mm, D...
  • Página 122 Maximale offset afstand: minder dan of gelijk is aan de berekende = 0,33 maximale offset afstand, dan moet het = 0,004 apparaat aan de Stanley-distributeur geretourneerd worden. Vergelijk: ≤ Max Voorbeeld: D = 5 m, D = 1 mm...
  • Página 123 . Als D niet = 0,66 minder dan of gelijk is aan de berekende maximale offset afstand, dan moet het = 0,008 apparaat aan de Stanley-distributeur Vergelijk: geretourneerd worden. ≤ Max Voorbeeld: D = 2 m, D = 0,5 mm...
  • Página 124 D moet 1,522 m ± 0,75 mm (5 ft ± 1/32 in) zijn. Zo niet, dan moet het apparaat geretourneerd worden aan uw Stanley-distributeur. Herhaal stappen 1 tot 4 indien nodig om de metingen opnieuw uit te voeren. 77-021...

  • Página 125: Onderhoud En Zorg

    Onderhoud en zorg Het laserapparaat is niet waterdicht. Het apparaat NIET nat laten worden. Dit kan schade aan interne circuits veroorzaken. Plaats het laserapparaat NIET in direct zonlicht en stel hem niet bloot aan hoge temperaturen. De behuizing en enkele interne onderdelen zijn van plastic gemaakt en kunnen door hoge temperaturen vervormd worden.

  • Página 126: Garantie

    Deze Garantie heeft geen invloed op de statutaire rechten van de consumenten die dit product kopen. Op deze Garantie is Engels recht van toepassing en Stanley Tools en de koper komen overeen dat eventuele geschillen of zaken voortvloeiend uit of in verband met deze Garantie onder de exclusieve jurisdictie van het Engelse recht.
  • Página 127 77-021...
  • Página 128 Indhold Sikkerhed Produktbeskrivelse Specifikationer Brugsanvisning Kalibrering Vedligeholdelse og pleje Garanti Sikkerhed Brugersikkerhed Læs omhyggeligt sikkerhedsvejledningen og brugermanualen igennem, inden produktet anvendes. Den person, som er ansvarlig for instrumentet, skal sikre, at alle brugere forstår og overholder disse instruktioner. Gem denne manual til fremtidig brug. VIGTIGT: De følgende mærker sidder på dit laserværktøj af praktiske og sikkerhedsmæssige årsager. De viser, hvor laserstrålen udsendes fra vaterpasset. VÆR ALTID OPMÆRKSOM på deres placering, når vaterpasset bruges. LASERSTRÅLING - SE IKKE IND I STRÅLEN ELLER BETRAGT DEN DIREKTE GENNEM OPTISKE INSTRUMENTER KLASSE 1M LASERPRODUKT MAKS. EFFEKT ≤ 1 mW ved @ 630 - 670 nm EN 60825-1 77-021...
  • Página 129 Læs omhyggeligt sikkerhedsvejledningen og brugermanualen igennem, inden produktet anvendes. Den person, som er ansvarlig for instrumentet, skal sikre, at alle brugere forstår og overholder disse instruktioner. Gem denne manual til fremtidig brug. VIGTIGT: De følgende mærker sidder på dit laserværktøj af praktiske og sikkerhedsmæssige årsager. De viser, hvor laserstrålen udsendes fra vaterpasset. VÆR ALTID OPMÆRKSOM på deres placering, når vaterpasset bruges. DER MÅ IKKE fjernes nogen advarselsmærkater fra kabinettet. Dette instrument må kun anvendes til nivellerings- og opmålingsopgaver, som det er beskrevet i denne manual. VÆR ALTID sikker på, at omkringstående personer i nærheden af arbejdsstedet er gjort opmærksomme på faren ved at se direkte ind i laserværktøjet. MÅ IKKE anvendes sammen med andre optiske instrumenter. Instrumentet må ikke ændres, manipuleres eller anvendes til andre formål end dem, der er beskrevet i manualen. SE IKKE ind i strålen med optiske hjælpemidler, så som forstørrelsesglas, kikkerter eller teleskoper. KIG IKKE direkte ind i laserstrålen, og ret den ikke direkte mod andre personer. Sørg for, at instrumentet ikke anbringes i øjenhøjde. Øjnene beskyttes normalt af de naturlige afværgereaktioner så som blinkerefleksen. RET IKKE laserstrålen direkte mod andre personer. SÆT ALTID laserværktøjet på ”OFF” (SLUKKET), når det ikke er i brug. Hvis laserværktøjet efterlades på ”ON” (TÆNDT), øger det faren for, at nogen ved et uheld kommer til at se ind i laserstrålen. UNDLAD at bruge laserværktøjet på letantændelige steder, f.eks. hvor der findes brændbare væsker, gasser eller støv. UNDLAD at skille laserværktøjet ad. Det indeholder ingen dele, som brugeren kan reparere. Hvis laserværktøjet skilles ad, ophæves alle garantier på værktøjet. Produktet må ikke ændres på nogen måde. Ændringer af laserværktøjet kan føre til strålingsfare. ANVEND IKKE instrumentet på steder, hvor der er fare for en eksplosion. BEMÆRK: Idet laserstrålen er af den fokuserede type, skal strålens bane kontrolleres over en relativ lang afstand, og der skal træffes alle nødvendige forholdsregler for at sikre, at strålen ikke kan ramme andre personer.

  • Página 130: Sikkerhed

    Batterisikkerhed ADVARSEL: Batterier kan eksplodere eller lække og forårsage skader eller brand. Risikoen herfor kan begrænses: FØLG ALTID alle instruktioner og advarsler på batterimærket og -pakken. UNDLAD at kortslutte batteripolerne. UNDLAD at oplade alkaliske batterier. UNDLAD at blande gamle og nye batterier. Udskift alle batterier med nye batterier af ens mærke og type på én gang. UNDLAD at blande batterier med forskellig type kemi. UNDLAD at brænde batterierne. OPBEVAR ALTID batterier utilgængeligt for børn. FJERN ALTID batterierne, hvis værktøjet ikke skal bruges i flere måneder. BEMÆRK: Sørg for at anvende de korrekte, anbefalede batterier. BEMÆRK: Sørg for at indsætte batterierne korrekt og med korrekt polaritet. Efter endt brugstid UNDLAD AT kassere dette produkt sammen med husholdningsaffald. AFHÆND ALTID batterierne i overensstemmelse med lokale love. GENBRUG VENLIGST i overensstemmelse med de lokale bestemmelser for indsamling og bortskaffelse af elektrisk og elektronisk affald iflg. WEEE-direktivet. 77-021...

  • Página 131: Overensstemmelseserklæring

    Overensstemmelseserklæring Stanley Works erklærer, at CE-mærket på dette produkt er i overensstemmelse med direktivet for CE-mærkning 93/68/EØF. Produktet overholder EN60825-1:2007. EN 60825-1 Se yderligere oplysninger på www.stanleyworks.com. Overholder ROHS Produktbeskrivelse Pakkens indhold Laserenhed Universalmonteringsbeslag Lasermål Bæretaske Batterier (3 x AA) Brugermanual 77-021...
  • Página 132 Produktoversigt Laserenhed Tastatur Vindue til krydslinjelaser Adgangshul til hurtig kalibrering Vindue til 90° vertikal referencelaserstråle Adgangshul til hurtig kalibrering Dæksel til batterirum Transportlås Laseradvarselsmærkat Universalmonteringsbeslag Nøglehulsåbninger Justeringshuller til laserenhed 1/4 - 20 monteringsgevind 77-021...

  • Página 133: Specifikationer

    Specifikationer Nivelleringsnøjagtighed: ≤ 3 mm / 9 m Nøjagtighed af retvinklet laserstråle: ≤ 1,5 mm / 3 m Horisontal / vertikal nøjagtighed ≤ 3 mm / 9 m Arbejdsområde: Selvnivellering til ±5° Arbejdsafstand: ≤ 10 m med laserdetektor: ≤ 30 m Laserklasse: Klasse 1 Laserbølgelængde: 635 nm ± 5 nm Driftstid: 15 t Strømspænding: 4,5 V Strømforsyning: 3 x AA batterier (alkaline) IP-klasse: IP54 Driftstemperaturområde: -10 °C til +40 °C Opbevaringstemperaturområde: -20 °C til +60 °C Vægt (uden fod og batterier): 490 g Størrelse: Ø 86 mm × 147,5 mm 77-021...

  • Página 134: Brugsanvisning

    Brugsanvisning Indsættelse / udtagning af batterier Vend laserenheden om. Åbn dækslet til batterirummet ved at trykke på det og skubbe det ud. Isætning / udtagning af batterier. Vend batterierne korrekt, når de sættes i laserenheden. Luk og lås dækslet til batterirummet ved at skubbe det ind, indtil det er helt lukket. 77-021...
  • Página 135 Laserenhed Låst Transportlås i låst position. Selvnivelleringsfunktionen er deaktiveret. Ikke låst Transportlås i ulåst position. Selvnivelleringsfunktionen er aktiveret. Tryk på afbryderen for at TÆNDE laseren. Tryk på knappen, og hold den nede i 3 sekunder for at SLUKKE for laseren. Tryk på afbryderen for at skifte mellem de Laser TÆNDT/SLUKKET tilgængelige lasermodi - kun horisontal, kun vertikal, både horisontal og vertikal, horisontal og vertikal med 90° vertikal referencestråle, alle aktiveret med selvnivellering deaktiveret. Lasermodus-LED'er Lasermodus-LED'erne lyser rødt og/eller grønt for at vise den aktuelle lasermodus. LED-koden vises på tastaturet. Afbryderen fungerer i både låst og ulåst stilling. Tryk på impulsmodustasten for at skifte mellem impulsmodus TÆNDT og SLUKKET. Indikator-LED'en lyser grønt, når den er tændt. Impulsmodus giver mulighed for Impulsmodus Impulsmodus-LED anvendelse sammen med en laserdetektor. Laserstrålen (-strålerne) blinker for at vise, at laserenheden er uden for arbejdsområdet ved lasermodi 1-4, når selvnivelleringsfunktionen er aktiveret. Flyt laseren, så den er mere lige. 77-021...
  • Página 136 LED'en for lav batteristrøm blinker rødt for at vise, at batteristrømmen er lav. Udskift batterierne. LED for lav batteristrøm Universalmonteringsbeslag Laserenheden passer på monteringsbeslaget. Stifterne i laserenheden passer ind i justeringshullerne i beslaget. Stifter på laserenhed Justeringshuller i beslagets bund 1/4 - 20 monteringsgevind til valgfrit ekstraudstyr. Standardbeslag til valgfri 1/4" montering på trefod Nøglehulsåbning til ophængning på væg eller til brug sammen med ekstraudstyr. Ekstra monteringshardware 77-021...
  • Página 137 Anvendelsesmuligheder I lod: Brug den vertikale laserstråle til at danne et vertikalt referenceniveau. Anbring den/ de ønskede genstand(e) på linje med det vertikale referenceniveau for at sikre, at den/ de er i lod. I vater: Brug den horisontale laserstråle til at danne et horisontalt referenceniveau. Anbring den/ de ønskede genstand(e) på linje med det horisontale referenceniveau for at sikre, at den/de er i vater. Retvinklet: Brug enten den vertikale og horisontale laserstråle med eller uden den 90° vertikale referencelaserstråle til at finde det sted, hvor den vertikale og horisontale stråle krydser hinanden. Anbring den/de ønskede genstand(e) på linje med både den vertikale og den horisontale laserstråle for at sikre, at den/de er retvinklet. Impulsmodus: Når laserenheden indstilles til impulsmodus, kan der anvendes laserdetektorer. Manuel modus: Deaktiverer selvnivelleringsfunktionen og gør, at laserenheden kan projicere en solid laserstråle i en vilkårlig retning. 77-021...

  • Página 138: Kalibrering

    Kalibrering BEMÆRK: Laserenheden kalibreres under fremstillingen. Det skal med regelmæssige mellemrum kontrolleres, at laserenheden er nøjagtig, for at sikre at de kalibrerede specifikationer stadig gælder. Nøjagtighed af vaterlaserstråle Anbring laserenheden som vist med laseren TÆNDT. Markér punkt P i krydset. Drej laserenheden 180°, og markér punkt i krydset. Flyt laserenheden tæt på væggen, og markér punkt P i krydset. Drej laserenheden 180°, og markér punkt i krydset. 77-021...
  • Página 139 ) = D afstand, og sammenlign med forskellen Maksimal offset-afstand: mellem D og D som vist i ligningen. Hvis = 0,33 x (D m - (2 x D m)) summen ikke er mindre end eller lig med Maks. tommer den beregnede maksimale offset-afstand, = 0,004 x (D fod - (2 x D fod)) skal enheden returneres til din Stanley- Sammenlign: forhandler. - D ≤ ± Maks. Eksempel: D = 10 m, D = 0,5 m = 30,75 mm, D = 29 mm, D = 30 mm, D = 29,75 mm = (30,75 mm - 30 mm) = 0,75 mm = (29 mm - 29,75 mm) = - 0,75 mm 0,33 x (10 m - (2 x 0,5 m) = 2,97 mm (maksimalt tilladte offset-afstand) (0,75 mm) - (- 0,75 mm) = 1,5 mm 1,5 mm ≤ 2,97 mm (SANDT, enheden er inden for kalibreringen)
  • Página 140 Drej laserenheden mod det andet hjørne eller referencepunkt. Mål den vertikale afstand mellem P og den horisontale stråle fra den 2. position. Beregn den maksimalt tilladte offset- Maksimal offset-afstand: afstand, og sammenlign med D . Hvis = 0,33 x D ikke er mindre end eller lig med den Maks. beregnede maksimale offset-afstand, tommer = 0,004 x D fod skal enheden returneres til din Stanley- Sammenlign: forhandler. ≤ Maks. Eksempel: D = 5 m, D = 1 mm 0,33 x 5 m = 1,65 mm (maksimalt tilladt offset-afstand) 1 mm ≤ 1,65 mm (SANDT, enheden er inden for kalibreringen) 77-021...
  • Página 141 Markér punkt P , P og P som vist. 2 x D Flyt laserenheden til den modsatte side af dørkarmen eller referencepunktet, og få den vertikale stråle til at flugte med P og P 2 x D Mål den horisontale afstand mellem P og Vertikal stråle den vertikale stråle fra den 2. position. Beregn den maksimalt tilladte offset- Maksimal offset-afstand: afstand, og sammenlign med D . Hvis = 0,66 x D ikke er mindre end eller lig med den Maks. tommer beregnede maksimale offset-afstand, = 0,008 x D fod skal enheden returneres til din Stanley- Sammenlign: forhandler. ≤ Maks. Eksempel: D = 2 m, D = 0,5 mm 0,66 x 2 m = 1,32 mm (maksimalt tilladt offset-afstand) 0,5 mm ≤ 1,32 mm (SANDT, enheden er inden for kalibreringen) 77-021...
  • Página 142 90Nøjagtighed af den 90° vertikale laserstråle Du skal bruge mindst 1,5 m gulvplads og eventuelt en medhjælper til denne kontrol. Anbring laserenheden (uden monteringsbeslaget) på et lige gulv, og aktivér alle stråler (modus 4). Mål nøjagtigt 0,91 m ud fra laserenhedens centrum langs laserkrydsets vertikale stråle. Laserenhedens centrum findes nemt ved at starte den første måling 0,91 m mod laserenhedens udvendige base. Mål derefter 0,91 m ud, og træk 4,3 cm fra. Markér dette punkt P Mål nøjagtigt 1,22 m ud fra instrumentets centrum langs den 90° vertikale referencestråle, og markér dette punkt P 1,22 m Mål fra punkt A til punkt B. Denne afstand skal være lig med 1,522 m ± 0,75 mm. Hvis dette ikke er tilfældet, skal enheden returneres til din Stanley-forhandler. Om nødvendigt gentages trin 1-4 for at kontrollere målingerne igen. 77-021...

  • Página 143: Vedligeholdelse Og Pleje

    Vedligeholdelse og pleje Laserenheden er ikke vandtæt. MÅ IKKE blive våd. De indvendige kredsløb kan tage skade. LAD IKKE laserenheden være ude i direkte sollys, og undlad at udsætte den for høje temperaturer. Huset og visse indvendige dele er fremstillet af plastik og kan miste formen ved høje temperaturer. UNDLAD at opbevare laserenheden på et koldt sted. Der kan danne sig fugt på de indvendige dele, når værktøjet varmes op. Denne fugt kan danne dug på laservinduerne og forårsage tæring af de indvendige kredsløb. Når der arbejdes på støvede steder, kan der samle sig støv på laservinduet. Fjern al støv eller fugt med en blød, tør klud. DER MÅ IKKE bruges skrappe rengøringsmidler eller opløsningsmidler. Laserenheden skal opbevares i sin emballage, når den ikke er i brug. Hvis den opbevares i længere tid, skal batterierne fjernes forud for opbevaringen for at forhindre, at instrumentet eventuelt tager skade. 77-021...

  • Página 144: Garanti

    Garanti Et års garanti Stanley Tools garanterer, at de elektroniske måleværktøjer er fri for fejl i materialer og/eller fremstilling i ét år fra købsdatoen. Defekte produkter vil blive repareret eller erstattet, efter Stanley Tools’ valg, hvis enheden sammen med kvittering sendes til: Stanley Nordic Ndr. Strandvej 119b DK-3450 Hellebæk Denmark Denne garanti dækker ikke defekter, der skyldes hændelige skader, slitage, anvendelse, der ikke stemmer overens med producentens instruktioner, eller reparationer eller ændringer af produktet, som ikke er godkendt af Stanley Tools. Reparation eller ombytning under denne garanti påvirker ikke garantiens udløbsdato. I det omfang, loven tillader, kan Stanley Tools ikke holdes ansvarlig under denne garanti for indirekte tab eller driftstab som følge af defekter ved dette produkt. Denne garanti må ikke ændres uden godkendelse fra Stanley Tools. Denne garanti påvirker ikke de lovmæssige rettigheder for forbrugerkøb vedrørende dette produkt. Denne garanti skal reguleres af og fortolkes i henhold til Englands love, og både Stanley Tools og køberen accepterer på uigenkaldelig vis, at de engelske domstole er eneste værneting i forbindelse med alle erstatningskrav og anliggender, der måtte opstå under eller i forbindelse med denne garanti. VIGTIG BEMÆRKNING: Kunden er ansvarlig for, at instrumentet anvendes og vedligeholdes korrekt. Derudover er kunden helt ansvarlig for at kontrollere laserenhedens nøjagtighed med regelmæssige mellemrum og dermed for kalibreringen af instrumentet. Garantien dækker ikke kalibrering og vedligeholdelse. Kan ændres uden varsel 77-021...
  • Página 145 77-021...

  • Página 146: Fin

    Innehåll Säkerhet Produktbeskrivning Specifikationer Bruksanvisning Kalibrering Underhåll och service Garanti Säkerhet Användarsäkerhet Läs noggrant igenom säkerhetsinstruktionerna och användarmanualen innan du använder denna produkt. Den som är ansvarig för instrumentet måste se till att alla användare förstår och följer dessa instruktioner. Spara denna manual för framtida bruk. OBS! Följande dekaler finns på ditt laserverktyg för att underlätta arbetet och öka säkerheten. De anger var passet skickar ut laserljus. TÄNK ALLTID PÅ var laserstrålen utgår ifrån när du använder passet. LASERSTRÅLNING – SE INTE RÄTT IN I STRÅLEN ELLER DIREKT IN I OPTISKA INSTRUMENT KLASS 1M LASERPRODUKT MAX UTEFFEKT ≤ 1 mW @ 630 - 670 nm EN 60825-1 77-021...
  • Página 147 AVLÄGSNA INTE varningsetikett(er) på höljet. Detta instrument får endast användas för nivellerings- och planritningsuppgifter enligt beskrivningen i denna manual. Se ALLTID tillatt personer som eventuellt befinner sig i närheten informeras om riskerna med att titta rakt in i laserverktyget. FÅR INTE användas i kombination med andra optiska instrument. Modifiera inte instrumentet, eller manipulera det, eller använd det i andra applikationer än de som anges i manualen. TITTA INTE i laserstrålen med optiska hjälpmedel, t.ex. förstoringsglas, kikare eller teleskop. TITTA INTE in i lasern och rikta den inte mot andra personer. Se till att instrumentet inte är inställt i ögonhöjd. Ögonen skyddas normalt av naturliga avvärjningsreaktioner som blinkreflexen. RIKTA INTE laserstrålen mot andra människor. STÄLL ALLTID laserverktyget i läge "OFF" när det inte används. Om laserverktyget är kvar på "ON" ökar risken för att någon oavsiktligt stirrar rakt in i laserstrålen. ANVÄND INTE laserverktyget när det finns risk för antändning, till exempel i närheten av lättantändliga vätskor, gaser eller damm. TA INTE isär laserverktyget. Det finns inga komponenter inuti som kan underhållas av användaren. Om laserverktyget plockas isär upphör alla garantier för produkten att gälla. Ändra inte produkten på något sätt. Ändring av laserverktyget kan medföra risk för strålningsfara. ANVÄND INTE detta instrument i områden där det råder explosionsfara. OBS! Eftersom laserstrålen är av den fokuserade typen, måste du kontrollera strålens väg över ett relativt långt avstånd och vidta alla nödvändiga försiktighetsåtgärder för att strålen inte ska träffa andra personer. 77-021...

  • Página 148: Säkerhet

    Batterisäkerhet VARNING:Batterier kan explodera eller läcka och kan orsaka skada eller brand. För att minska denna risk: FÖLJ ALLTID instruktioner och varningar på batterietiketten och förpackningen. KORTSLUT INTE batteriklämmorna. LADDA INTE alkaliska batterier. BLANDA INTE gamla och nya batterier. Byt ut alla samtidigt mot nya batterier av samma märke och sort. BLANDA INTE batterikemikalier. KASTA INTEbatterier i elden. FÖRVARA ALLTID batterier utom räckhåll för barn. AVLÄGSNA ALLTID batterierna om enheten inte ska användas på flera månader. OBS! Se till att rätta batterier används enligt rekommendation. OBS! Se till att batterierna sätts i på korrekt sätt, med korrekt polaritet. End of Life KASTA INTE denna produkt tillsammans med hushållsavfallet. KASSERA ALLTID batterier enligt lokala föreskrifter. LÄMNA TILL ÅTERVINNING enligt lokala bestämmelser för insamling och kassering av elektriskt och elektroniskt avfall enligt WEEE-direktivet.. 77-021...

  • Página 149: Deklaration Om Överensstämmelse

    Deklaration om överensstämmelse Stanley Works deklarerar att denna produkt har fått CE-märkning enligt CE-märkningsdirektivet 93/68/EEG. Produkten följer standarden EN60825-1:2007. EN 60825-1 Se www.stanleyworks.com för vidare information. Uppfyller kraven i RoHS-direktivet Produktbeskrivning Förpackningens innehåll Laserenhet Universalfäste Lasermål Bärfodral Batterier (3 x AA) Användarmanual 77-021...
  • Página 150 Produktöversikt Laserenhet Tangentbord Fönster för krysslaser Hål för snabbkalibrering Laserfönster för 90° vertikal referensstråle Hål för snabbkalibrering Batterilucka Transportlås Laservarningsetikett Universalfäste Nyckelhålsuttag Riktningshål för laserenhet 1/4 - 20 gängfäste 77-021...

  • Página 151: Specifikationer

    Specifikationer Nivelleringsprecision: ≤ 3 mm / 9 m (≤ 1/8 in / 30 ft) Vinkelprecision: ≤ 1,5 mm / 3 m (≤ 1/16 in / 10 ft) Horisontell/vertikal precision ≤ 3 mm / 9 m (≤ 1/8 in / 30 ft) Arbetsområde: Självnivellerande till ±5° Arbetsavstånd: ≤ 10 m (≤ 30 ft) med laserdetektor: ≤ 30 m (≤ 100 ft) Laserklass: Klass 1 Laservåglängd: 635 nm ± 5 nm Drifttid: 15 h Strömförbrukning: 4,5 V Nätanslutning: 3 x AA-batterier (alkaliska) IP-klassning: IP54 Drifttemperatur: -10° C till +40° C (+14° F till +104° F) Förvaringstemperatur: -20° C till +60° C (-4° F till +140° F) Vikt (utan underdel och batterier): 490 g (490,45 g) Storlek: Ø 86 mm × 147,5 mm (Ø 3 3/8 in × 5 3/4 in) 77-021...

  • Página 152: Bruksanvisning

    Bruksanvisning Sätta i och ta ut batterier Öppna locket till batterifacketpå enhetens baksida genom att trycka ner och dra ut det. Sätta i / ta ur batterier. Placera batterierna i rätt riktning i laserenheten. Stäng och lås locket till batterifacket genom att skjuta in det tills det stängs ordentligt. 77-021...
  • Página 153 Laserenhet Låst Transportlås i låst läge. Självnivellering är avaktiverad. Olåst Transportlås i olåst läge. Självnivellering aktiverad. Tryck på strömknappen för att sätta på lasern. För att stänga av lasern, tryck ned knappen och håll den nedtryckt i 3 sekunder. Tryck på strömknappen för att växla mellan Laser PÅ/AV de olika laserlägena - endast horisontell, endast vertikal, både horisontell och vertikal, horisontell och vertikal med 90° vertikal referensstråle, alla på med självnivellering avaktiverad. Lysdiod för laserläge Lysdioderna för laserläge lyser rött och/ eller grönt för att visa aktuellt laserläge. Lysdiodens kod visas på tangentbordet. Strömknappen är aktiv både i låst och olåst reglageläge. Tryck på tangenten för pulsläge för att växla mellan pulslägena ON och OFF. Indikatorlampan lyser grönt när det är på. Pulsläge gör att laserdetektor kan användas. Pulsläge Lysdiod för pulsläge Laserstrålen/-strålarna blinkar för att visa att laserenheten är utanför arbetsområdet för laserlägena 1-4 när självnivelleringsfunktionen är aktiverad. Flytta laserenheten så den är mer i våg. 77-021...
  • Página 154 Lysdioden för lågt batteri blinkar rött för att visa att batteriet är svagt. Byt batterier. Lysdiod för låg batterinivå Universalfäste Laserenheten passar i monteringsfästet. Stiften i laserenheten passar i riktningshålen Stift på i fästet. laserenheten Riktningshål i fästets underdel 1/4 - 20 gängfäste finns att tillgå för extra tillbehör. Standardfäste för 1/4 in stativmontering (tillval). Nyckelhålsöppning för upphängning eller användning med extra tillbehör. Monteringsfästen (extrautrustning) 77-021...
  • Página 155 Användning Lod: Skapa ett vertikalt referensplan med hjälp av den vertikala laserstrålen. Justera önskat objekt tills det är i linje med det vertikala referensplanet för att säkerställa att objektet är i lod. Skapa ett horisontellt referensplan med hjälp av den horisontella laserstrålen. Justera objektet tills det är i linje med det horisontella referensplanet för att säkerställa att objektet är i våg. Rät vinkel: Använd både de vertikala och horisontella laserstrålarna med eller utan 90° vertikala referensstrålar för att hitta en punkt där de vertikala och horisontella strålarna korsas. Justera objektet/en så de är i linje med både de vertikala och de horisontella laserstrålarna för att säkerställa att objektet/ en är i rät vinkel. Pulsläge: Genom att ställa in laserenheten i pulsläge kan man använda laserdetektorer (tillval). Manuellt läge: Avaktiverar självnivelleringen och gör att laserenheten kan projicera en fast laserstråle i vilken riktning som helst. 77-021...

  • Página 156: Kalibrering

    Kalibrering OBS! Laserenheten har kalibrerats vid tillverkningen. Kontrollera enhetens precision regelbundet så att att de kalibrerade specifikationerna upprätthålls. Våglinjens precision Placera laserenheten som bilden visar med lasern påslagen. Markera punkt P i krysset. Vrid laserenheten 180° och markera punkt i krysset. Flytta laserenheten intill väggen och markera punkt P i krysset. Vrid laserenheten 180° och markera punkt i krysset. 77-021...
  • Página 157 ) = D förskjutningsavstånd och jämför med Högsta förskjutningsavstånd skillnaden mellan D och D som ekvationen visar. Om summan inte är = 0,33 x (D m - (2 x D m)) mindre än eller lika med det beräknade = 0,004 x (D ft - (2 x D ft)) högsta förskjutningsavståendet måste du lämna tillbaka enheten till din Stanley- Jämför: distributör. - D ≤ ± Max Exempel: D = 10 m, D = 0,5 m = 30,75 mm, D = 29 mm, D = 30 mm, D = 29,75 mm = (30,75 mm - 30 mm) = 0,75 mm = (29 mm - 29,75 mm) = - 0,75 mm 0,33 x (10 m - (2 x 0,5 m) = 2,97 mm (högsta tillåtna förskjutningsavstånd) (0,75 mm) - (- 0,75 mm) = 1,5 mm 1,5 mm ≤ 2,97 mm (SANT, enheten är inom kalibreringen)
  • Página 158 Rotera laserenheten till ett annat hörn eller referenspunkt. Mät de vertikala avstånden mellan P och den horisontella strålen från den andra platsen. Beräkna högsta tillåtna Högsta förskjutningsavstånd förskjutningsavstånd och jämför med D Om D inte är mindre än eller lika med det = 0,33 x D beräknade högsta förskjutningsavståndet = 0,004 x D måste du lämna tillbaka enheten till din Stanley-distributör. Jämför: ≤ Max Exempel: D = 5 m, D = 1 mm 0,33 x 5 m = 1,65 mm (högsta tillåtna förskjutningsavstånd) 1 mm ≤ 1,65 mm (SANT, enheten är inom kalibreringen) 77-021...
  • Página 159 . Placera laserenheten enligt bilden, med lasern påslagen. Rikta den vertikala strålen mot dörrkarmen eller referenspunkten. Markera punkterna P och P enligt bilden. 2 x D Flytta laserenheten till motsatta sidan av dörrkarmen eller referenspunkten och rikta den vertikala strålen i linje med P och P 2 x D Mät de horisontella avstånden mellan P Vertikal stråle och den vertikala strålen från den andra platsen. Beräkna högsta tillåtna Högsta förskjutningsavstånd förskjutningsavstånd och jämför med D = 0,66 x D Om D inte är mindre än eller lika med det beräknade högsta förskjutningsavståndet = 0,008 x D måste du lämna tillbaka enheten till din Jämför: Stanley-distributör. ≤ Max Exempel: D = 2 m, D = 0,5 mm 0,66 x 2 m = 1,32 mm (högsta tillåtna förskjutningsavstånd) 0,5 mm ≤ 1,32 mm (SANT, enheten är inom kalibreringen) 77-021...
  • Página 160 90° Vertikallinjens precision Du behöver åtminstone 1,5 m (16 ft ) golvyta och eventuellt en medhjälpare för att genomföra kontrollen. Placera laserenheten (utan monteringsfäste) på ett jämnt golv och sätt på alla strålar (läge 4). Mät exakt 0,91 m (3 ft) från mitten av laserenheten längs laserkryssets vertikala stråle. För att lätt få en referenspunkt till mitten av laserenheten, börja den 0,91 m (3 ft) första mätningen mot ytterkanten av laserenhetens underdel, mät ut 0,91 m (3 fot) och minska med 4,3 cm (1,69 tum). Markera denna punkt P Mät exakt 1,22 m (4 ft) ut från mitten av instrumentet längs 90° vertikala referensstrålen och markera denna punkt P 1,22 m (4 ft) Mät från punkt A till punkt B; detta avstånd D bör vara lika med 1,522 m ± 0,75 mm (5 ft ± 1/32 in). Om inte, måste du lämna tillbaka enheten till din Stanley- distributör. Kontrollmät vid behov genom att upprepa steg 1-4. 77-021...

  • Página 161: Underhåll Och Service

    Underhåll och service Laserenheten är inte vattentät. FÅR INTE utsättas för väta. Det kan resultera i skador på inre kretsar. LÄMNA INTE laserenheten ute i direkt solljus och utsätt den inte för höga temperaturer. Höljet och en del inre delar är gjorda av plast och kan deformeras vid höga temperaturer. FÖRVARA INTE laserenheten i en kall omgivning. Det kan bildas fukt på inre delar när den värms upp. Fukten kan imma igen laserfönster och orsaka korrosion på inre kretskort. Det kan att samlas en del smuts på laserfönstret när du arbetar på dammiga ställen. Avlägsna eventuell fukt eller smuts med en mjuk, ren trasa. ANVÄND INTE aggressiva rengöringsmedel eller lösningsmedel. Förvara enheten i dess låda när den inte används. I händelse av förvaring under längre tid, ta bort batterierna för att förhindra att instrumentet förstörs.. 77-021...

  • Página 162: Garanti

    Garanti Ett års garanti S tanley Tools ställer garanti för sina elektroniska mätverktyg mot materialfel och tillverkningsfel i ett år från köpdatum. F elaktiga produkter kommer att repareras eller bytas ut enligt Stanleys eget gottfinnande om de skickas tillsammans med inköpsbevis till: Suomen Stanley Oy PL 186 FIN-01511 Vantaa Finland D enna garanti täcker inte fel som orsakats av skador till följd av olycka eller förslitning, annan användning än i överensstämmelse med tillverkarens instruktioner eller reparation eller ändring av produkten som inte godkänts av Stanley Tools. Reparation eller utbyte enligt garantin påverkar inte garantins utgångsdatum. I den utsträckning som tillåts av lagen skall Stanley Tools inte hållas skyldig under denna garanti för indirekta förluster eller följdförluster som resultat av felaktigheter i produkten. Denna Garanti får inte ändras utan tillstånd från Stanley Tools. Denna garanti påverkar inte de lagstadgade rättigheterna vid konsumentköp av denna produkt. D enna Garanti skall styras av och konstrueras i enlighet med lagarna i England och Stanley Tools och köparen samtycker var och en oåterkalleligen att lyda jurisdiktionen hos domstolarna i Englands ensamrätt över varje krav eller fråga som uppkommer under eller i samband med denna Garanti. VIKTIGT! Kunden ansvarar för att verktyget används och sköts på rätt sätt. Kunden bär dessutom det fulla ansvaret för att kontrollera arbetet medan det pågår och därmed även för kalibreringen av verktyget. Kalibrering och skötsel täcks inte av garantin. Reservation för ändringar utan föregående meddelande 77-021...
  • Página 163 77-021...
  • Página 164 © 2010 The Stanley Works Stanley Europe, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgium Issue 1 03/10 WWW.STANLEYWORKS.COM...

Tabla de contenido
