Para el instalador
Instalación eléctrica

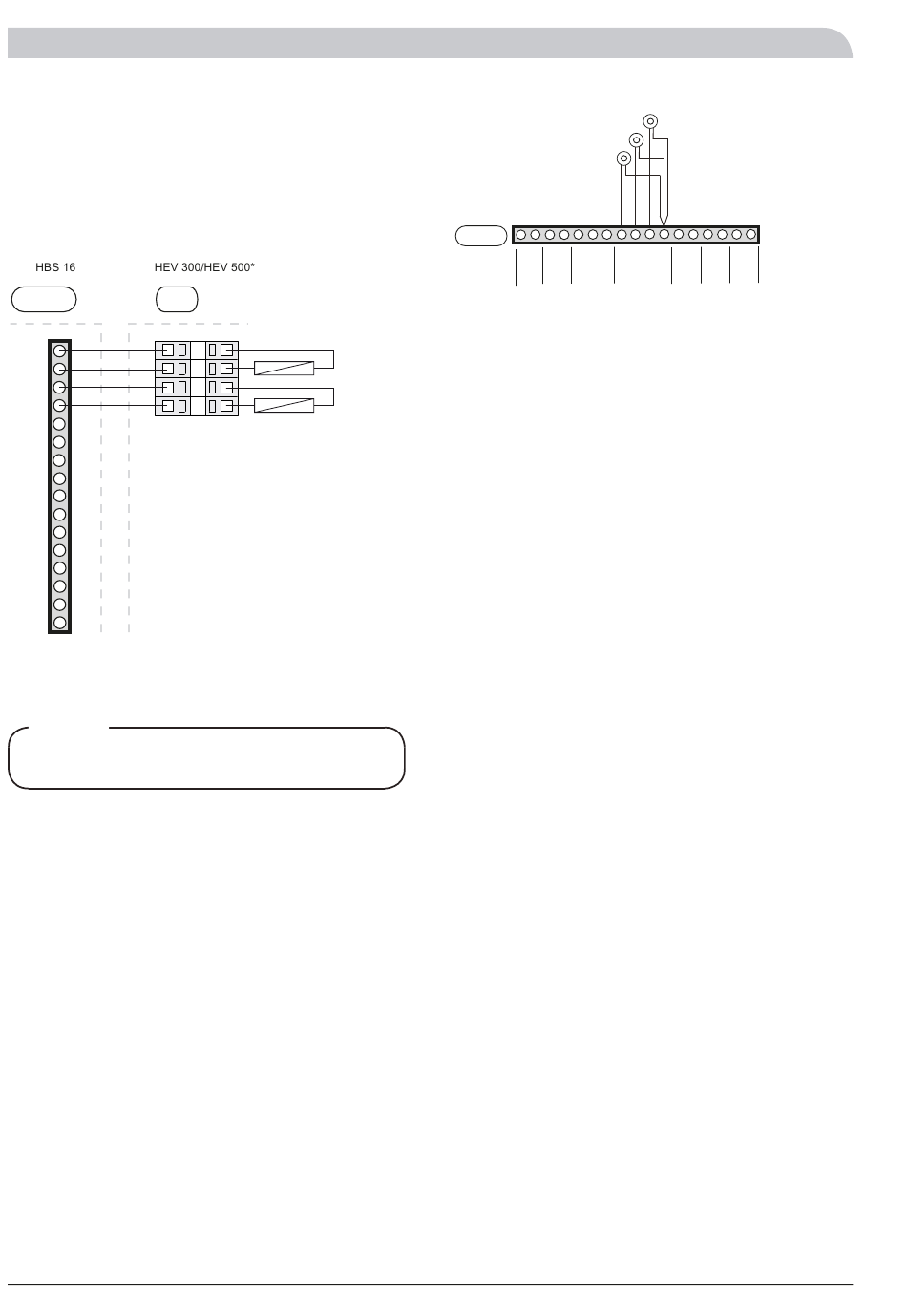

Conexión del sensor de temperatura para carga
de agua caliente
El sensor del agua (BT6) y el sensor del calentador de in-
mersión (BT19) van montados en la unidad HE 30/HEV
300/HEV 500 y se conectan con un cable entre la unidad
HBS 16 (bloque de terminales AA22-X4) y la unidad HE
30/HEV 300/HEV 500 (bloque de terminales X101). Use
un cable de 4 hilos de 0,5 mm2 de sección mínima.
AA22-X4
X101
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
*El sensor del agua caliente (BT6) no se utiliza en la unidad HE 30.
Conexión del limitador de corriente
NOTA:
Aplicable únicamente a 3X400 V.
Cuando en el edificio hay muchos consumidores conecta-
dos simultáneamente y el apoyo eléctrico está en funcio-
namiento, existe el riesgo de que el fusible general salte.
Para evitarlo, la unidad HBS 16 está equipada con un limi-
tador de corriente integrado que controla los pasos eléc-
tricos y el compresor. Si es necesario, se desconectan pasos
eléctricos o se reduce la frecuencia del compresor.
En cada conductor de fase entrante de la caja de distribu-
ción hay que instalar un sensor de corriente para medir la
intensidad. La caja de distribución es un punto de instala-
ción adecuado.
Conecte los sensores de corriente a un cable multifilar en
un armario instalado cerca de la caja de distribución. Utilice
cable multifilar sin pantalla de al menos 0,50 mm
el armario y la unidad HBS 16.
En la HBS 16, conecte el cable a la placa del limitador de
corriente (AA22) al terminal X1:8–11.
L1 a X1:8 y X1:11.
L2 a X1:9 y X1:11.
L3 a X1:10 y X1:11.
X1:11 es el bloque de terminales común de los tres senso-
res de corriente.
36
1
-BT19
2
3
-BT6
4
2
entre
AA22-X1
1
2
3
El tamaño del fusible general del inmueble se ajusta con
el mando (R24) de la placa del limitador de corriente
(AA22). El ajuste se puede comprobar en el menú 8.3.1.
Conexión de control de carga centralizado/Ta-
rificación
En los casos en que se utilice un control de carga centrali-
zado o un control de tarificación, se puede conectar al
bloque de terminales (X1) de la placa EBV (AA22), situada
detrás del panel superior.
Tarifa A: se desconecta el apoyo eléctrico. Conecte un
contacto libre de potencial a los terminales X1:5 y X1:7.
Tarifa B: se desconecta el compresor de la unidad AMS 10.
Conecte un contacto libre de potencial a los terminales
X1:6 y X1:7.
Las dos opciones (Tarifa A y Tarifa B) se pueden combinar.
Cuando el contacto se cierra, la potencia eléctrica se des-
conecta.
Conexión de contactos externos
RG 10, sensor de modificación de la temperatura inte-
rior
La unidad HBS 16 admite la conexión de un sensor externo
(BT50), por ejemplo, un sensor de habitación (RG 10, acce-
sorio), para modificar la temperatura de caudal y, de ese
modo, ajustar la temperatura interior. Conecte el sensor
al bloque de terminales X4:1 a X4:3 de la placa del limita-
dor de corriente (AA22) como se indica en el esquema del
cableado.
Se activa en el menú 9.3.6
La diferencia entre la temperatura interior real y la tempe-
ratura interior configurada afecta a la temperatura de
caudal. La temperatura interior deseada se ajusta con el
mando del sensor RG 10 y se muestra en el menú 6.3.
Contacto de modificación de la temperatura interior
Sistema climatizador 1:
La unidad HBS 16 admite la conexión de un dispositivo de
contacto externo, por ejemplo, un termostato de habita-
ción o un temporizador, para modificar la temperatura de
caudal y, de ese modo, la temperatura interior. El contacto
debe ser de tipo libre de potencial y sin enclavamiento, y
se conecta al bloque de terminales X1:3 y X1:4 de la tarjeta
del limitador de corriente (AA22).
Cuando el contacto se cierra, el offset de la curva de cale-
facción se modifica en el número de pasos que se muestra.
El valor se puede ajustar entre -10 y +10. El valor de modi-
ficación se configura en el menú 2.4, "Ajuste externo".
NIBE™ SPLIT
L3
L2
L1
4
5
6 7
8
9 10 11 12 13 14 15 16 17
