Diagrama De Conexión-Electrodo Positivo - Lincoln Electric ARC TRACKER Manual Del Operador

A-4

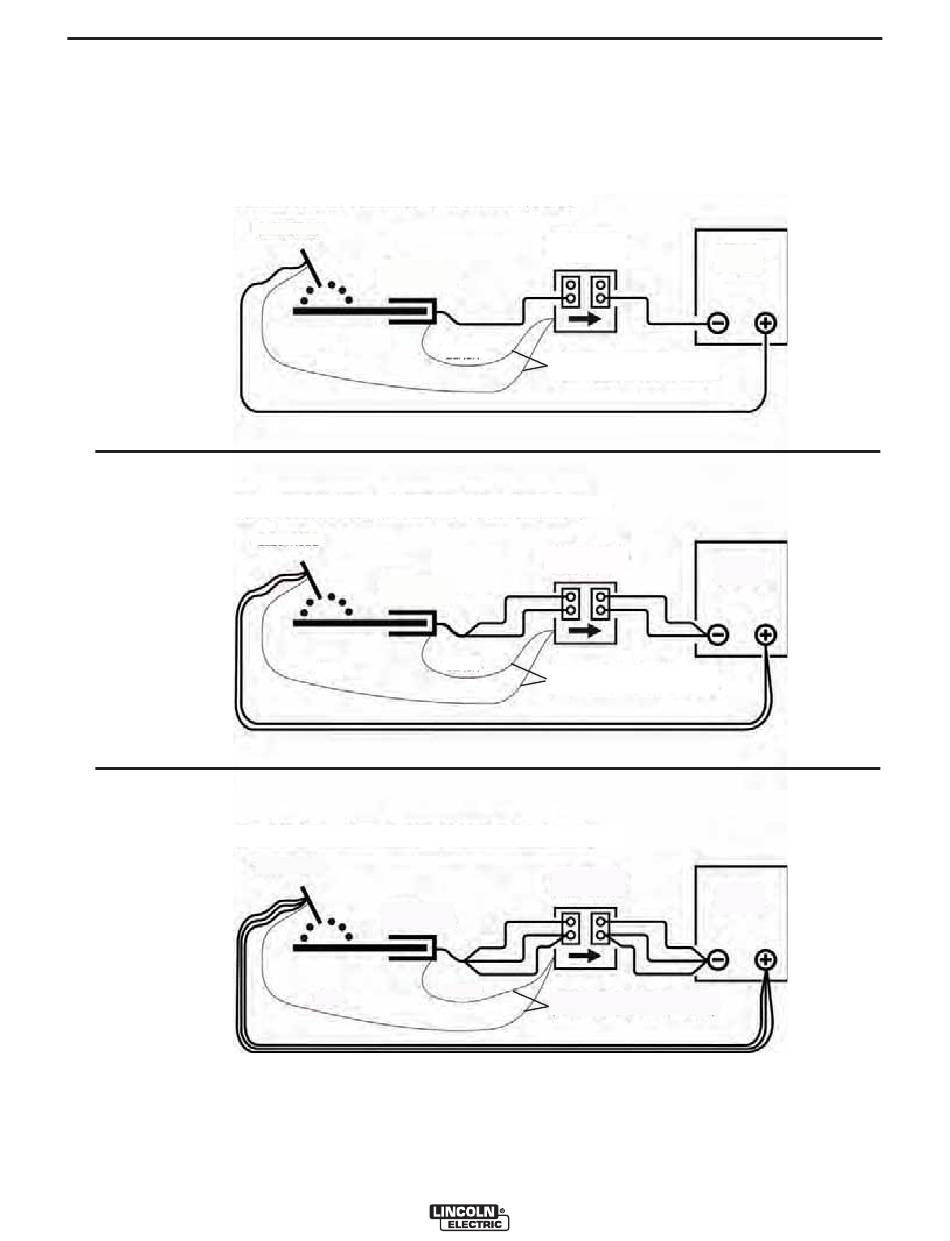

DIAGRAMA DE CONEXIÓN-ELECTRODO POSITIVO (500-750A)
INSTALACIÓN
FIGURA A.1
DIAGRAMA DE CONEXIÓN-ELECTRODO POSITIVO (0-500A)
ELECTRODO
CONEXIÓN
DE TRABAJO
ROJO
ELECTRODO
CONEXIÓN
DE TRABAJO
ROJO
DIAGRAMA DE CONEXIÓN-ELECTRODO POSITIVO (750-1000A)
ELECTRODO
CONEXIÓN
DE TRABAJO
ROJO
ARC TRACKER™
ARC TRACKER
(VISTA POSTERIOR)
NEGRO
CABLES DE SENSIÓN DE VOLTAJE
(DESDE EL FRENTE DE LA ARC TRACKER)
ARC TRACKER
(VISTA POSTERIOR)
NEGRO
CABLES DE SENSIÓN DE VOLTAJE
(DESDE EL FRENTE DE LA ARC TRACKER)
ARC TRACKER
(VISTA POSTERIOR)
NEGRO
CABLES DE SENSIÓN DE VOLTAJE
(DESDE EL FRENTE DE LA ARC TRACKER)
A-4
FUENTE
DE PODER
FUENTE
DE PODER
FUENTE
DE PODER
