Instrucciones de montaje

7. Instrucciones de montaje

7.1 Montaje del soporte

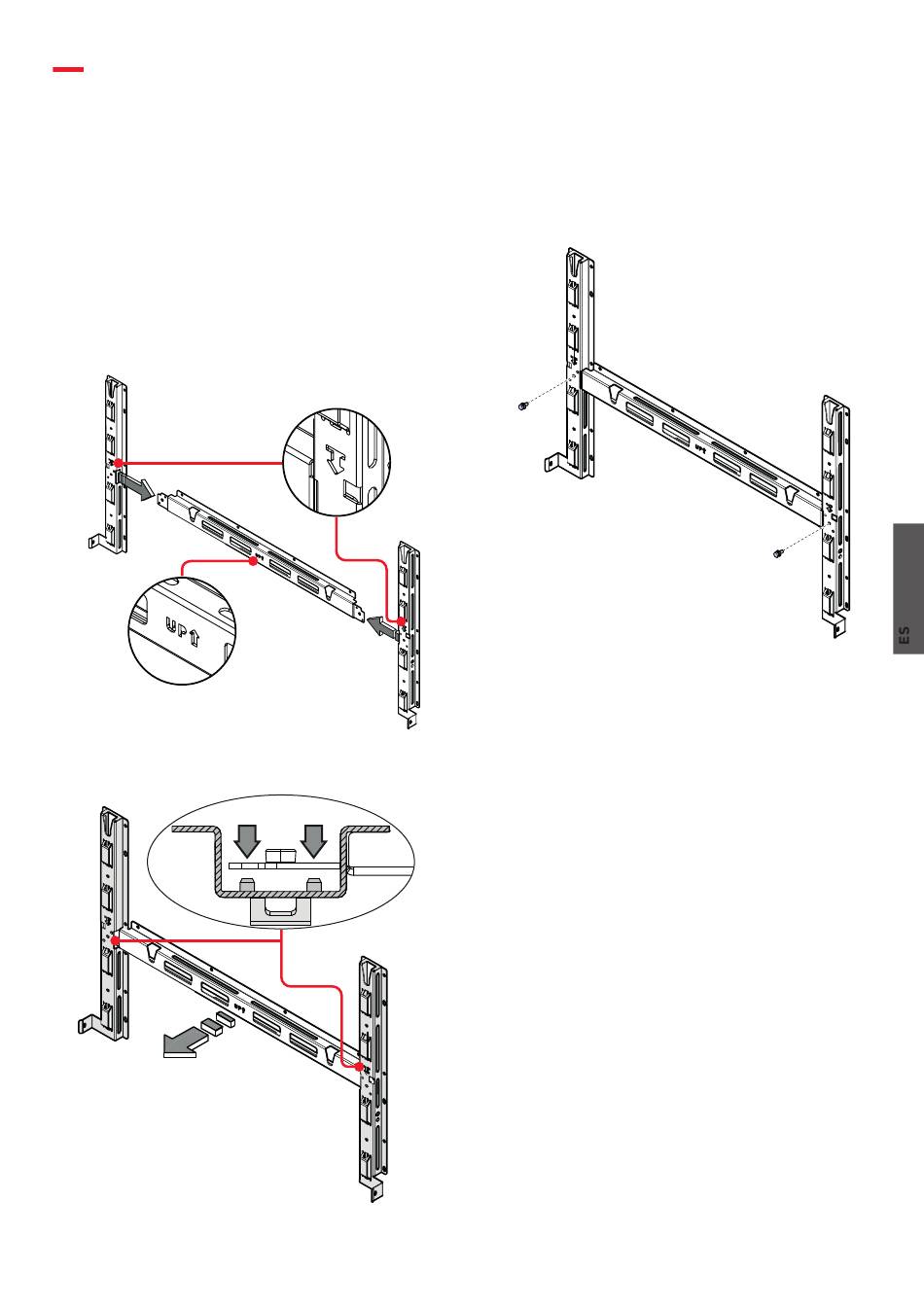

• Una las dos piezas del soporte lateral con
el soporte central deslizándolo como se muestra
en la imagen y prestando atención a la orientación
de las piezas (preste atención a la flecha y a las
marcas "UP" (ARRIBA) de los soportes): la flecha
de los soportes laterales tiene que apuntar hacia
abajo, mientras que la del soporte central debe
apuntar hacia arriba.
• Deslice el soporte central para que los dos
orificios coincidan con las clavijas de centrado de
los soportes laterales.
• Utilice los dos tornillos M8 con arandelas planas
y elásticas (suministradas) para fijar las piezas
del soporte.
• Coloque el soporte (03) perfectamente nivelado
en la pared y utilícelo como plantilla para taladrar
(considere las dimensiones generales del módulo
de potencia y de la caja de conexiones).
• El instalador es quien deberá elegir el número
apropiado y distribución de puntos de fijación.
La elección debe basarse en el tipo de soporte
(pared, bastidor u otro soporte), el tipo de
anclajes que se vaya a emplear y su capacidad
para soportar 4 veces el peso del inversor
(4 x 153 kg=612 kg para todos los modelos).
