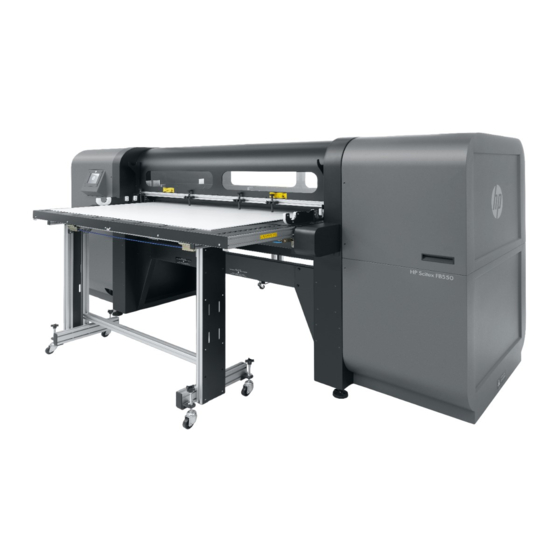

Impresoras Scitex FB550 y FB750
Instrucciones de limpieza del usuario

Publicidad

Tabla de contenido
loading

Manuales relacionados para HP Scitex FB550

Resumen de contenidos para HP Scitex FB550

  • Página 1 Impresoras Scitex FB550 y FB750 Instrucciones de limpieza del usuario...
  • Página 2 Development Company, L.P. podrá ser modificada sin previo aviso. Las únicas garantías para los productos y servicios HP se establecen en la declaración de garantía explícita que les acompaña. Nada de lo expuesto en este documento debe considerarse como una garantía adicional. HP no se hace responsable de los errores de editorial o técnicos u omisiones que contenga...

  • Página 3: Limpieza Del Usuario

    Limpieza del usuario ● Programación de tareas ● Cambie los procedimientos de limpieza en función de la normativa medioambiental relativa a la calidad del aire ● Limpieza y lubricación de las correas del riel ● Limpieza de la correa del sensor del carro ●...

  • Página 4: Tabla De Contenido

    Las piezas y suministros necesarios para llevar a cabo estos procedimientos se pueden adquirir como un kit (número de producto de HP: L1Q41-60034). El uso adecuado y continuado de este kit contribuirá a obtener un rendimiento óptimo de la impresora, ampliar la vida útil de la lámpara y los cabezales de impresión, reducir el número de llamadas al servicio de soporte, aumentar la calidad de la imagen y reducir la...

  • Página 5: Cambie Los Procedimientos De Limpieza En Función De La Normativa Medioambiental Relativa A La Calidad Del Aire

    HP en relación con la limpieza o el mantenimiento de impresoras en California. Los procedimientos de mantenimiento que no implican el uso de VOC para la limpieza no se verán afectados.

  • Página 6: Limpieza Y Lubricación De Las Correas Del Riel

    Estado de California es el Department of Industrial Regulations, Division of Occupational Safety and Health (Cal-OSHA). ● Minimice la cantidad de líquido de limpieza utilizado durante el mantenimiento para evitar derrames, contaminación o deterioro de las piezas de la impresora. Humedezca suavemente los paños o hisopos de algodón con el líquido limpiador y asegúrese de que no gotean en el interior de la impresora.
  • Página 7 Lubrique la correa superior de las ruedas del carro de extremo a extremo del riel (moviendo el carro para limpiar todo el riel). Los trapos con aceite que se incluyen se pueden reutilizar hasta que no quede ni una parte limpia en el trapo (los trapos deben reemplazarse cada tres meses).

  • Página 8: Limpieza De La Correa Del Sensor Del Carro

    Lubrique la correa inferior de las ruedas del carro de extremo a extremo del riel (moviendo el carro con la mano para lubricar todo el riel). NOTA: Aunque parezca que el paño con aceite esté limpio, debe desecharse cada tres meses para que el aceite no se quede pegajoso.

  • Página 9: Limpieza De Los Cabezales De Impresión

    Limpie la parte superior de la correa del sensor con un trapo sin pelusas humedecido con IPA (alcohol isopropílico) y limpie toda la tira. Utilice alcohol común, que contiene el 70% alcohol isopropílico y el 30% de agua. Figura 4 Limpieza de la correa del sensor NOTA: Limpie solo la parte superior de la correa del sensor.
  • Página 10 Abra la puerta de servicio para tener acceso al carro por encima de la estación de servicio. PRECAUCIÓN: Utilice guantes protectores, como guantes de látex, para protegerse las manos y no mancharse con tinta. PRECAUCIÓN: Utilice gafas de seguridad para protegerse los ojos de posibles salpicaduras de tinta y líquido limpiador.

  • Página 11: Limpieza Del Sensor De La Posición Inicial Del

    Realice esta acción para cada color: sujete una parte del paño con dos dedos sobre un cabezal de impresión y páselo por encima de los cabezales hacia usted (consulte la siguiente figura). NOTA: Para evitar que se acumulen restos en el orificio del cabezal de impresión, asegúrese de que limpia con una parte limpia del paño.
  • Página 12 Extraiga la mesa de salida y abra la puerta del lado de salida. Si se abre la puerta del lado de salida, se desactivará el servo del carro y éste se podrá mover manualmente. Localice el sensor inicial (A en la foto que aparece a continuación). Figura 7 Ubicación del sensor de la posición inicial del carro Localice las ranuras de la parte superior e inferior del sensor óptico.

  • Página 13: Limpieza De Los Rieles Del Limpiador De La Estación De Servicio En La

    Con un hisopo largo de algodón que esté empapado en alcohol isopropílico, limpie la hendidura de la parte delantera y trasera; para ello, introduzca el hisopo por la apertura del lado del usuario de la impresora. PRECAUCIÓN: Introduzca el hisopo por el lateral de entrada para evitar que se introduzcan restos en las hendiduras.

  • Página 14: Limpieza Del Limpiador De La Estación De Servicio En La

    Limpie la tinta y los residuos de la parte superior de la estación de servicio con un paño humedecido con líquido limpiador de cabezales. Figura 10 Limpieza de la parte superior de la estación de servicio Limpie los dos rieles del limpiador de ambos lados del carro limpiador con un paño sin pelusas. Limpie los rieles expuestos por todos sus lados, movimiento el carro limpiador para limpiar los rieles en su totalidad.

  • Página 15: Limpieza De Las Ruedas Del Carro

    CMYKW: 40 horas Se puede acumular tinta alrededor de la espátula limpiadora. Si no se limpian, los limpiadores pueden presionar la tinta en los orificios de los cabezales de impresión y se pueden obstruir los inyectores del cabezal de impresión. NOTA: Los usuarios de California deben hacer caso omiso de las referencias que se hacen en las instrucciones o en el panel de control al líquido limpiador de los cabezales de impresión o IPA.
  • Página 16 Figura 13 Ubicación de las ruedas del carro En el panel de control, seleccione Sistema> Herramientas> Limpieza y mantenimiento del usuario> 7) Limpiar ruedas del carro. Pulse Proceder para continuar. El riel y el rodillo de salida se levantarán hasta su límite de altura máximo. Puede mover el carro a cualquier posición del riel para que le sea más fácil realizar la limpieza.
  • Página 17 Limpie la rueda superior del carro del lado del usuario con un hisopo de algodón humedecido con alcohol isopropílico. Figura 15 Limpieza de la rueda del carro con un hisopo de algodón ESWW Limpieza de las ruedas del carro...

  • Página 18: Aspirado De La Parte Inferior Del Carro

    Limpie las ruedas superiores inclinadas; para ello, inserte un hisopo de algodón humedecido con alcohol isopropílico en la apertura que se encuentra sobre las ruedas (A) y mueva el carro hacia delante y hacia atrás. Realice el mismo proceso para cada rueda situada en los extremos del usuario y de servicio del carro.

  • Página 19: Sustitución De Los Filtros De La Lámpara Uv

    Se pueden acumular restos de tinta y polvo alrededor de los cabezales de impresión, donde no llega el limpiador de cabezales de impresión de la estación de servicio. Esta rutina utiliza la aspiradora de cabezales de impresión interna de la impresora para limpiar el máximo posible de la superficie. Esto reduce la posibilidad de que los restos de tinta pasen del borde del orificio del cabezal de impresión al interior del cabezal de impresión, lo que puede obstruir los inyectores.

  • Página 20: Limpieza De Los Filtros De La Caja Electrónica

    Instale los nuevos filtros de aire insertando las pestañas de las esquinas (A en la foto anterior) por debajo de las ranuras de las esquinas (C en la foto anterior) de la parte superior de las lámparas. Para restablecer el contador de mantenimiento de esta tarea y completar el procedimiento, pulse Proceder.

  • Página 21: Sustitución Del Limpiador De La Estación De Servicio

    Aspire el filtro (A en la foto que se muestra a continuación) que se encuentra bajo el compartimento de la impresora, junto al punto de conexión del cable de alimentación, y limpie el polvo del área circundante. Figura 19 Limpieza del polvo del filtro del ventilador de la caja electrónica Para restablecer el contador de mantenimiento de esta tarea y completar el procedimiento, pulse Proceder.

  • Página 22: Limpieza De Agujas Ionizadoras

    Retire el tornillo (A en la ilustración que aparece a continuación) que asegura la abrazadera del limpiador al conjunto limpiador. Figura 20 Conjunto limpiador de la estación de servicio Separe las dos mitades de la abrazadera del limpiador y retire el limpiador original. Instale la espátula limpiadora de repuesto en la orientación que se muestra a continuación.

  • Página 23: Drenaje Del Contenedor De Residuos De Tinta

    Extraiga la mesa de salida y abra la puerta del lado de salida. Con el cepillo que se suministra con la impresora (que se muestra en la foto que aparece a continuación), limpie las agujas ionizadoras (A en la foto que aparece a continuación) situadas debajo de la barra ionizadora.

  • Página 24: Limpieza Del Sensor De Grosor Del Material De Impresión

    Gire el tapón (A en la foto que aparece a continuación) y colóquelo en la posición de apertura. Figura 24 Botella y tapón de residuos de tinta Gire el tapón a la posición de cierre tras haber drenado los restos de tinta. Figura 25 Tapón de residuos de tinta en la posición de cierre PRECAUCIÓN:...

  • Página 25: Limpieza De Los Ventiladores Extractores De La Cubierta

    Utilice un paño sin pelusas que esté empapado en alcohol isopropílico (IPA) para limpiar el rodillo del sensor de grosor del material de impresión, girando manualmente el rodillo con el dedo a la vez que aplica el paño en la superficie del rodillo. Figura 26 Utilice un paño sin pelusas para mover el rodillo del sensor de grosor del material de impresión...

  • Página 26: Sustitución De La Bombilla De La Lámpara Uv

    Cambie ambas bombillas de forma simultánea, de forma que ambas emitan luz con la misma intensidad. Realice un pedido de dos kits de recambio de bombillas UV de HP (número de producto de HP CH231A). A continuación se indica el procedimiento de sustitución: En el panel de control, seleccione Sistema>...
  • Página 27 Extraiga el cable de alimentación de la lámpara del lateral de su carcasa (A en la figura que aparece a continuación) girando el empalme en el sentido contrario al de las agujas del reloj. Figura 28 Cable de alimentación de la lámpara Extraiga los cuatro tornillos (A y B en la siguiente figura) que fijan el conjunto superior de la lámpara al conjunto inferior.
  • Página 28 Tire hacia arriba para separar el conjunto superior de la lámpara del conjunto inferior. Figura 30 Tornillos del extremo del usuario Extraiga el conjunto superior de la lámpara del extremo de servicio. Desconecte el cable auxiliar (A en la figura 27) de la parte superior de la lámpara del extremo del usuario.
  • Página 29 Extraiga los cuatro tornillos plateados (A y B en la siguiente figura) que fijan el conjunto superior de la lámpara al conjunto inferior. Figura 31 Tornillos del extremo de servicio Tire hacia arriba para separar el conjunto superior de la lámpara del conjunto inferior de la lámpara.
  • Página 30 Figura 32 Abrazadera accionada por resorte Afloje los dos tornillos que sostienen los dos reflectores hasta que se pueda extraer el reflector exterior. Figura 33 Tornillos del reflector NOTA: Los tornillos del reflector son tornillos cautivos por lo que no se deben extraer completamente.
  • Página 31 Extracción de la bombilla Eliminación de los residuos del material: lámparas de mercurio El presente producto HP contiene los siguientes materiales que podrían necesitar un tratamiento especial al terminar su vida útil. Las lámparas UV contienen mercurio. Debido a las consideraciones ambientales, los residuos de mercurio se pueden regular.

  • Página 32: En La

    Inserte las espigas de la abrazadera accionada por resorte (A y B a continuación) en el reflector. Figura 36 Inserción de las espigas en el reflector Reinstale el conjunto superior de la lámpara del extremo del usuario. Deslice el conjunto superior de la lámpara por el conjunto inferior y alinee los orificios para tornillos.
  • Página 33 ● Si aun así es complicado instalar el conjunto superior de la lámpara, apriete el lateral del conjunto inferior de la lámpara para doblarlo unos 0,8 mm (0,013 pulg), como se muestra en la figura que aparece a continuación. Figura 38 Apriete los laterales del conjunto inferior de la lámpara ESWW Sustitución de la bombilla de la lámpara UV...
