Netzteil Art. 1395; Bk/01A - Comelit MT KIT 04 Manual Tecnico

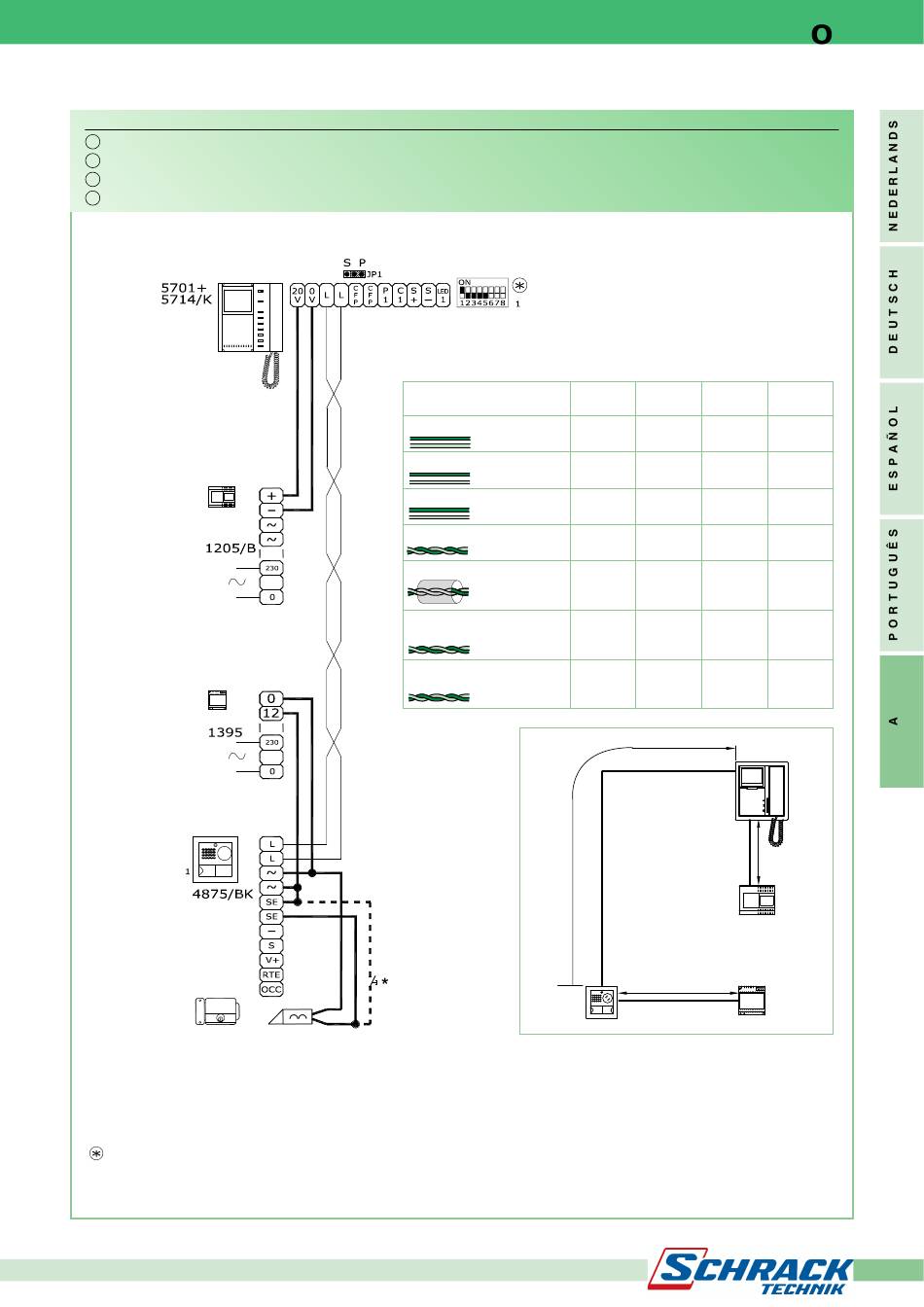

Schema voor kit voor eengezinswoningen met extra voedingstransformator art. 1395.
NL
Anschlussplan für Einfamilienset mit zusätzlichem Netzteil Art. 1395.
DE
Esquema para kits unifamiliares con alimentador adicional art. 1395.
ES
Esquema para kit unifamiliar com alimentador suplementar Art. 1395.
PT
*
Bedieningsknop lokale deuropener
*
Lokale Türöffnertaste
*
Pulsador abrepuertas local
*
Botão de comando abertura de porta local
OPM De instellingen van S1-6, S1-7 en S1-8 zijn afhankelijk van de gewenste configuratie (zie de tabel op pag. 16).
ANM.: Die Einstellungen von S1-6, S1-7 und S1-8 richten sich nach der gewünschten Konfiguration (s. Tabelle auf S. 40).
NOTA S1-6, S1-7 y S1-8 se han de configurar según la modalidad operativa deseada (véase tabla de la pág. 64).
NOTA: As programações de S1-6, S1-7 e S1-8 são em função da configuração desejada (consultar a tabela da pág. 88).

BK/01A

0,5 mm (Ø 0,8 mm - Ø 8/10 AWG 20)
2
1 mm (Ø 1,2 mm - Ø 12/10 AWG 17)
2
1,5 mm (Ø 1,4 mm - Ø 14/10 AWG 15)
2
0,28 mm (Ø 0,6 mm - Ø 6/10 AWG 23)
2
1 mm (Ø 1,2 mm - Ø 12/10 AWG 17)
2
UTP5 Cat 5
0,2 mm (Ø 0,5 mm - Ø 5/10 AWG 24)
2
Comelit Art. 4576 / Art. 4578
0,5 mm (Ø 0,8 mm - Ø 8/10 AWG 20)
2
C
4875/BK
4876/BK
Zie voor meer informatie over de afstanden pagina 12 en 13.
Siehe Seite 36 und 37 für weitere Informationen zu den Entfernungen.
Para mayor información sobre las distancias, véanse las páginas 60 y 61.
Para mais informações sobre as distâncias, consultar as páginas 84 e 85.
MT KIT
A (max) B (max) C (max)
20 m 25 m 150 m
(65 feet) (85 feet) (495 feet)
40 m 50 m 150 m
(130 feet) (165 feet) (495 feet)
60 m 100 m 150 m
(195 feet) (325 feet) (495 feet)
150 m
(495 feet)
100 m
(325 feet)
150 m
(495 feet)
150 m
(495 feet)
A
1 5
4
C (max) con
Art. 4833/A
300 m
(990 feet)
300 m
(990 feet)
300 m
(990 feet)
300 m
(990 feet)
200 m
(650 feet)
300 m
(990 feet)
300 m
(990 feet)
B
1205/B
1395
MT KIT 4
