UITBREIDBAARHEID VAN HET BRAVO KIT-SYSTEEM

In de schema's BK/EN/100 en BK/EN/101 op pag. 114, 116 in sectie
A van deze handleiding staat een mogelijke systeemconfiguratie die
de mogelijkheid biedt maximaal 30 BRAVO KIT-systemen te
beheren vanaf een A/V-module art. 4660, die bijvoorbeeld bij de
ingang van een appartementencomplex wordt geplaatst.
Als deze installatieschema's worden gevolgd kan een van de
BRAVO KIT-systemen worden opgeroepen vanaf de hoofdingang,
als deze is voorzien van een A/V-module art. 4660.
In deze configuratie moeten de knoppen van de module art.

Programmeren van art. 4660/BK

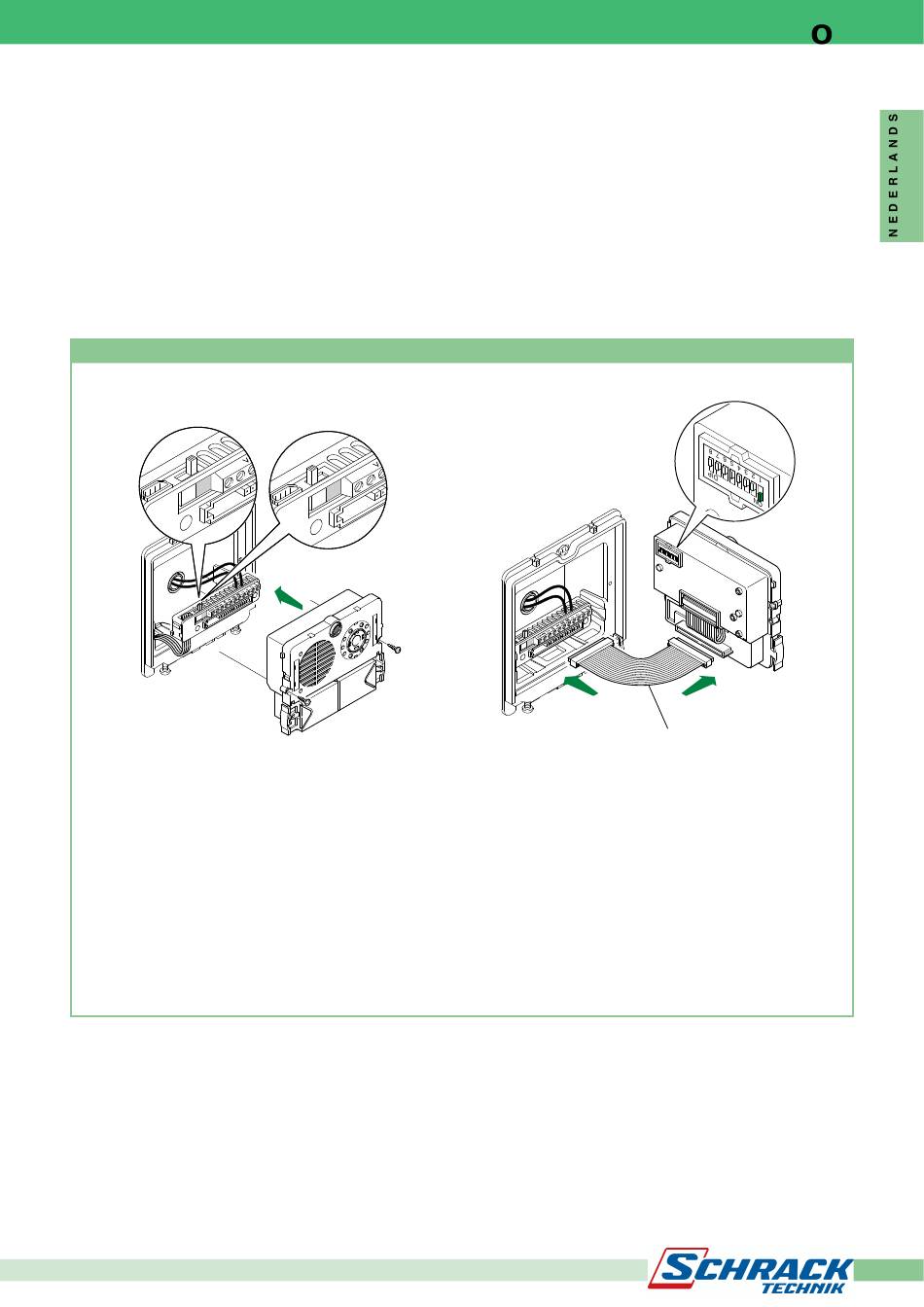

Afb. 1
Afb. 1A
1. Sluit op het aansluitblok van de A/V-module art. 4660/BK de
voeding aan op ~ ~ , zet de schakelaar in de
programmeringsstand (rood) (zie afbeelding 1A).
Sluit het aansluitblok aan op de module art. 4660/BK, die
volgens de voorgaande aanwijzingen is geassembleerd.
OPM: er is een speciale programmeerkabel art. 3309
leverbaar als accessoire voor het verbinden van het
aansluitblok en de module 4660/BK tijdens het programmeren
(afbeelding 2)
2. Stel de microschakelaar op de achterkant van de audio-
videomodule in met dezelfde code die is toegewezen aan de
deurtelefoon of de monitor, zoals beschreven in de tabel
4660/BK die ingebouwd is in het art. 4875/BK of 4876/BK worden
geprogrammeerd met de bijbehorende code zoals beschreven in
de volgende procedure. Hetzelfde geldt voor de grondplaten
5714/K (zie de tabel op pagina 15 ter referentie).
Raadpleeg de Simplebus2-catalogus (catalogus nr. 66), de
technische handleiding MT/SB2/01 en het technisch
specificatieblad FT/SB/16 voor meer informatie over het inbouwen
van de BRAVO KIT in Simplebus-systemen en voor de
programmering van het hoofdentreepaneel (art. 4660).
Afb. 2
Afb. 2A
voor het programmeren op pagina 15.
3. Druk op de knop die u wilt koppelen aan de
deurtelefoonoproep of monitor. Een bevestigingstoon geeft
aan dat de knop is geprogrammeerd.
4. Zet de schakelaar na de programmering weer in de
standby-stand (wit) (afbeelding 2A).
MT KIT 4
Art. 3309
