5 Kurulum

4.5 İç ünite montajı için uygun yerin seçilmesi
Bilgi
Duvarda önceden delikler varsa veya soğutucu
madde veya yoğuşma suyu devresini önceden
monte ettiyseniz montaj plakası ilgili koşullara
uygun olmalıdır.
1. İç üniteyi, tavana yakın bir yere monte edin.
2. Havanın homojen olarak her noktaya dağılabileceği bir
montaj yeri seçin ve hava akımının kesilmesini engelle-
yin.
3. Hava akımının hiç kimseyi rahatsız etmemesi için iç
üniteyi oturma veya çalışma mekanlarından yeterince
uzağa monte edin.
4. Ünite yakınında ısı kaynaklarının olmamasını sağlayın.
4.6 Ürünün duvara montajı
1. Duvarın taşıma kapasitesini kontrol edin.
2. Ürünün toplam ağırlığına dikkat edin.
3. Sadece duvar için izin verilen sabitleme malzemesini
kullanın.
4. Gerekirse taşıma kapasitesi yeterli, harici bir asma dü-
zeneği temin edin.
5. Ürünü açıklandığı şekilde asın.
4.7 Montaj plakasını sabitleyin.
1. Montaj plakasını seçilen montaj yerine yerleştirin.
2. Plakayı yatay şekilde konumlandırın ve vidalar ve dü-
beller yardımıyla monte etmek için duvarda delik açıla-
cak yerleri işaretleyin.
3. Plakayı çıkarın.
4. Duvardaki delik yerlerinde hasar görebilecek akım kab-
lolarının, boru tesisatlarının veya diğer elemanların bu-
lunmadığından emin olun. Bu tip elemanlar varsa mon-
taj için başka bir yer seçin ve açıklanan adımları tekrar-
layın.
5. Delikleri matkapla delin ve dübelleri yerleştirin.
6. Montaj plakasını ilgili montaj yerine yerleştirin, yatay
konumda hizalayın ve vidalar yardımıyla sabitleyin.
5 Kurulum
5.1 Azot gazını iç üniteden boşaltın.
1. İç ünitenin arka tarafında plastik uçları bulunan iki bakır
boru mevcuttur. Daha geniş uç, üniteye moleküler hid-
rojen şarjı için bir uyarıdır. Uç noktasında kırmızı küçük
bir düğme önde duruyorsa ünite tamamen boşaltılma-
mıştır.
2. Bu durumda çapı daha küçük olan diğer borunun son
parçasına bastırın ve azotu komple üniteden boşaltın.
232
5.2

Hidrolik tesisat

5.2.1 İç ünite boru tesisatlarının döşenmesi
Geçerlilik: ClimaVAIRplus
Alternatif 1 / 2 ‒ Boru tesisatı ile arka taraftan
1.
bağlantı
1
▶
Montaj plakaları şeklinde gösterilen çapa uygun bir
delik delin ve belirtilen konumda olmasını sağlayın.
▶
Boşaltma hattında bir eğim olması için açıklığın ha-
fifçe dışa doğru eğimli olduğundan emin olun.

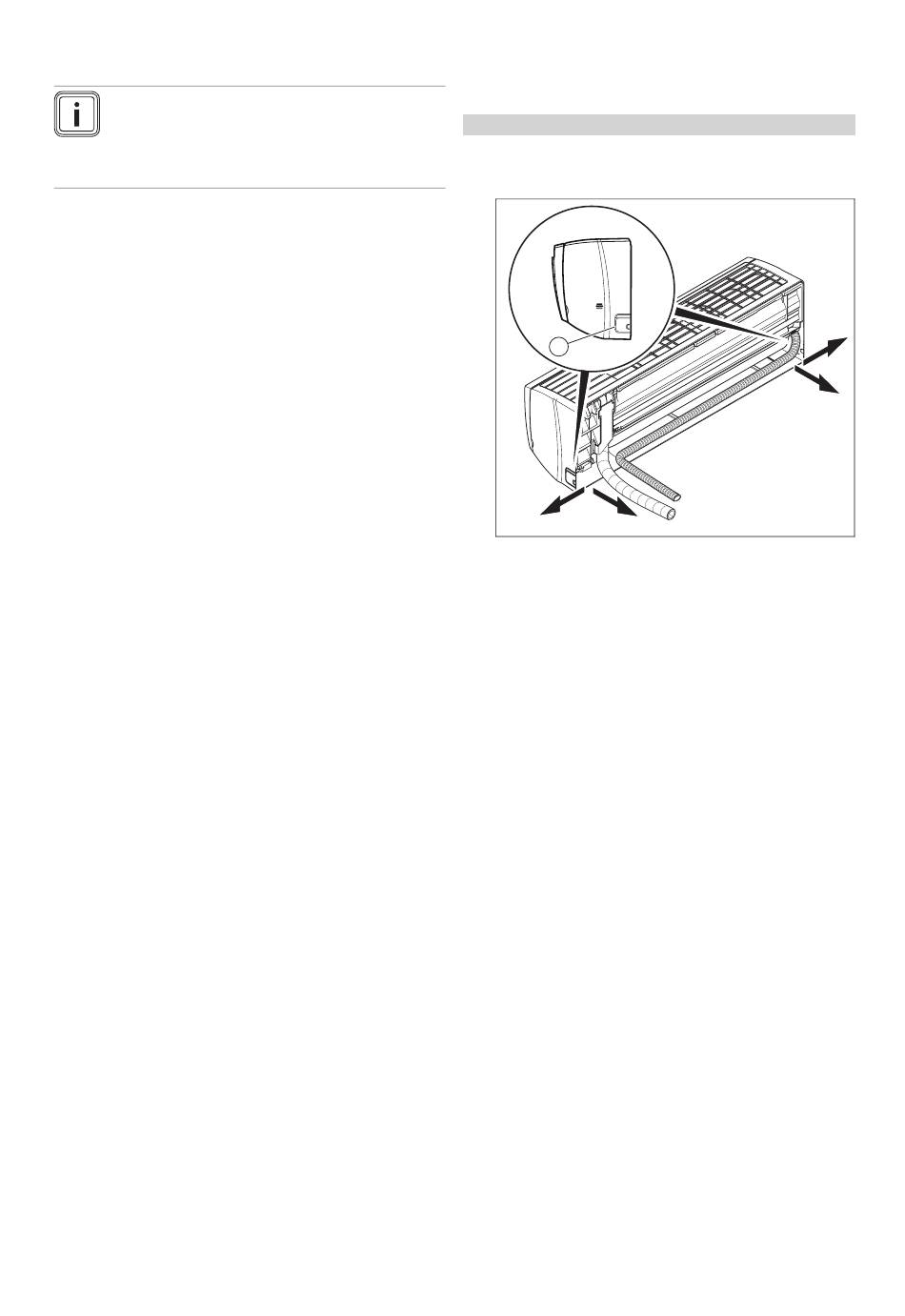

Alternatif 2 / 2 ‒ Boru tesisatı ile yandan veya
1.
alttan bağlantı
▶
Boru tesisatlarının istenen çıkış noktasına yönlen-
dirilmesi için ünitenin yan tarafına ilgili açıklıklardan
birini (1) açın.
2. Boru ucuna bir yalıtım tapası takın.
3. Soğutucu madde devresini, yoğuşma suyu borusu ile
birlikte delikten geçirin.
4. Boru tesisatlarının montajından sonra açıkta kalan de-
likleri uygun şekilde kapatın.
5. Boru tesisatının ilgili yönde bükülmesi sırasında çok
dikkatli olun ve olası bir kırılmayı veya hasarı önleyin.
6. Boru tesisatlarını, iç ünite bağlantıları ile birleştirmek
için yeterli parça kalacak şekilde kesin.
7. Soğutucu madde borusunun somununu yerleştirin ve
boru kenarlarını kıvırın.
8. İç ünitede, kıvırma bağlantılarının izolasyonunu dikkat-
lice çıkarın.
9. İç üniteyi, montaj plakasının üst cihaz askılarına asın.
Montaj ve bakım kılavuzu climaVAIR plus 0020250586_01
