- Página 1 1ZSE 5483-104 es, Rev. 3, 2004-05-30 Mecanismo de accionamiento motorizado, tipo BUE 2 Guía técnica...
- Página 2 La información que contiene este documento es de carácter general, por lo que no abarca todas las aplicaciones posibles. Si desea información sobre cualquier aplicación específica que no se contemple en el documento, diríjase directamente a ABB o a su distribuidor oficial.
-
Página 3: Tabla De Contenido
Índice Información general ____________ Aplicaciones _____________________________ Diseño _________________________________ Armario ________________________________ Temperatura ambiente ____________________ Acoplamiento del mecanismo de accionamiento motorizado al cambiador de tomas Placa de características ____________________ Principios de funcionamiento _____ Control local _____________________________ Posiciones intermedias ____________________ Control remoto ___________________________ Funcionamiento paso a paso ________________ Protección contra el funcionamiento continuo ___ Temporización de los contactos ______________... -
Página 4: Información General

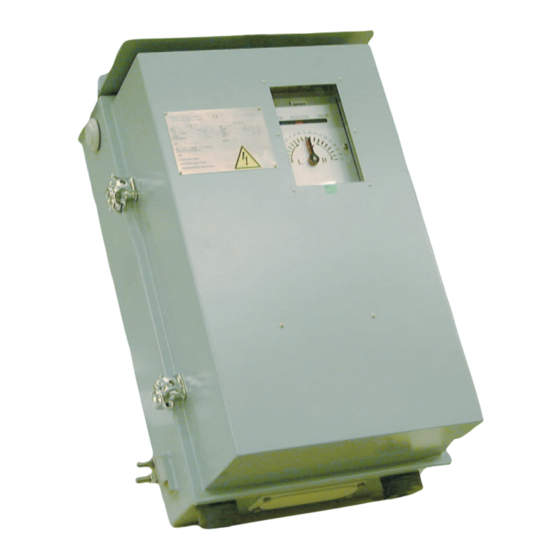

Información general Aplicaciones Armario Este mecanismo de accionamiento motorizado se ha El armario es de chapa de acero soldada y con un diseñado específicamente para el funcionamiento en tratamiento especial para uso en exteriores. Todas las exteriores de los cambiadores de tomas en carga UBB, superficies llevan una capa de imprimación y otra de UCG, UCL, UCC y UCD. - Página 5 X1-17 B1, B2 Fig. 1. Mecanismo de accionamiento motorizado, tipo BUE. B1, B2 (Opción) Termostato o higrostato para calentador Dispositivo de cierre preparado para candado adicional de 100 W Respiradero Calentador de 50 W (detrás del panel) Eje de acoplamiento Calentador opcional de 100 W (detrás del panel) Argolla de elevación Lámpara (40 W, casquillo E27)
-
Página 6: Temperatura Ambiente
+75 °C. Requiere calentador adicional de 100 W. Requiere calentador adicional de 100 W y protección anticondensación. Consulte a ABB. Fig. 2. Temperatura ambiente del mecanismo de accionamiento motorizado Acoplamiento del mecanismo de accionamiento motorizado a los... -
Página 7: Placa De Características
Placa de características La placa de características, que muestra los datos del cambiador de tomas y del mecanismo de accionamiento motorizado, está situada en la puerta frontal de este último. fm_00272 Fig. 3. Ejemplo de placa de características... -
Página 8: Principios De Funcionamiento
Principios de funcionamiento Control local Control remoto Ponga el selector de control (S1) en la posición LOCAL. El Ponga el selector de control (S1) en la posición REMOTO. selector de control (S2) activa el impulso de subida. Como De este modo se suministra alimentación de control a los resultado, el contactor (K2) se excita y se mantiene en ese pulsadores de control remoto a través de una borna del estado a través del contacto de arranque (S11:1-2) y de... - Página 9 fm_00280 Fig. 4. Esquema de circuitos.
- Página 10 fm_00281 fm_00282 Fig. 5. Diagrama de temporización de los contactos.
- Página 11 Control remoto Calentador anticondensación Luz del armario Contactor, funcionamiento paso a paso Control local Contactor, Subida Contactor, Bajada Relé temporizado, protección contra funcionamiento continuo Tierra de protección Motor Disyuntor de protección del motor Maniobra de subida Selector de control Local-0-Remoto Selector de control Subida-0-Bajada Maniobra de bajada Interruptor de enclavamiento, abierto cuando se...
-
Página 12: Versión Estándar
Versión estándar Control Cableado El cableado está formado por hilos trenzados con • Selector de control, Local-0-Remoto. envolvente de cloruro de polivinilo (PVC) gris. Consulte la • Selector de control, Subida-0-Bajada. sección Características técnicas para obtener más • Manivela para maniobra manual. información. -
Página 13: Características Técnicas
Características técnicas Versión estándar Versiones alternativas Versiones especiales (con recargo de precio) 120/240 V, monofásica, 60 Hz Tensión del motor, trifásica 220-240/380-420 V, 50 Hz 208 V, 60 Hz 230 V, monofásica, 50 Hz 220-240 V, 60 Hz 110-127/220 V CC 110/220 V CC Opcional Intensidad... -
Página 14: Dimensiones
Dimensiones Mecanismo BUE 2 con orejetas de sujeción 1050 FL33, únicamente si se indica en el pedido R660 605 (a 135°) FL33 A – A Peso: ~ 155 kg Fig. 6. Dimensiones. -
Página 15: Mecanismo Bue 2 Con Almohadillas Antivibración
Mecanismo BUE 2 con almohadillas antivibración 1050 FL33, únicamente si se indica en el pedido R660 605 (a 135°) FL33 A – A Peso: ~ 155 kg Fig. 7. Dimensiones. - Página 16 ABB Power Technologies AB Components Dirección para visitas: Lyviksvägen 10 Dirección postal: SE-771 80 Ludvika, SUECIA Tel: +46 240 78 20 00 Fax: +46 240 121 57 Correo electrónico: sales@se.abb.com www.abb.com/electricalcomponents Impreso en Suecia por Globe, Ludvika, 2004...
