Conector USB
Conector NIC
Conector serie
Los conectores serie admiten dispositivos tales como módems externos, impresoras y ratones que requieren una transmisión de datos serie. El conector serie
utiliza un conector D subminiatura de 9 patillas.
Configuración automática del conector serie
La designación predeterminada del conector serie integrado es COM1. Cuando añada una tarjeta de expansión que contenga un conector serie que tenga la
misma designación que el conector integrado, la función de configuración automática del sistema reasigna el conector serie integrado a la siguiente
designación disponible. El conector COM nuevo y el conector COM reasignado comparten el mismo valor de IRQ. COM1 y COM3 comparten IRQ4, mientras que
COM2 y COM4 comparten IRQ3.
NOTA:
si dos conectores COM comparten un valor de IRQ, es posible que no puedan utilizarse al mismo tiempo. Además, si se instalan una o más
tarjetas de expansión con conectores serie designados como COM1 y COM3, el conector serie integrado se desactivará.
Antes de añadir una tarjeta que reasigne los conectores COM, revise la documentación incluida con el software para asegurarse de que éste tenga capacidad
para la nueva designación del conector COM.
En la
figura B-2 se muestran los números de patilla del conector serie, y en la tabla B-2

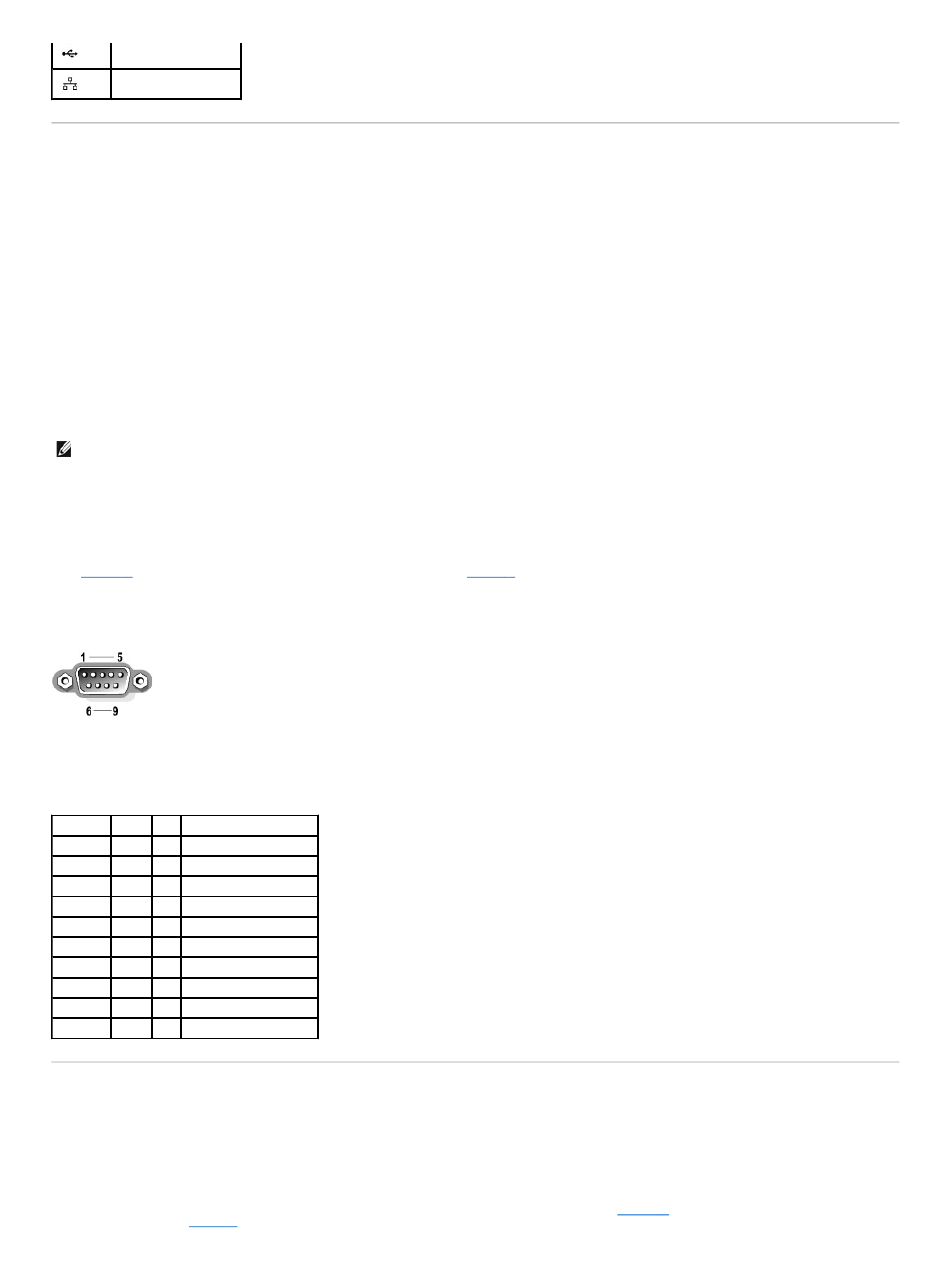

Figura B-2. Números de patilla del conector serie
Tabla B-2. Asignaciones de las patillas del conector serie
Patilla
Señal E/S Definición
1
DCD
I
Detección de portadora
2
SIN
I
Entrada serie
3
SOUT O
Salida serie
4
DTR
O
Terminal de datos listo
5
GND
-
Tierra de señal
6
DSR
I
Conjunto de datos listo
7
RTS
O
Petición para enviar
8
CTS
I
Listo para enviar
9
RI
I
Indicador de llamada
Cubierta -
-
Tierra del chasis
Conector paralelo
El conector paralelo integrado, destinado principalmente para las impresoras que precisan datos en formato paralelo, utiliza un conector D subminiatura de 25
patillas en el panel posterior del sistema. La designación predeterminada del conector paralelo del sistema es LPT1. Si añade una tarjeta de expansión que
contiene un conector paralelo configurado como LPT1 (IRQ7, dirección de E/S 378h), utilice el programa de configuración del sistema para reasignar el conector
paralelo integrado. Consulte "Uso del programa de configuración del sistema" en la Guía del usuario. En la figura B-3 se muestra el número de patilla del
conector paralelo, y en la tabla B-3 se definen las asignaciones de las patillas para el mismo.
se definen las asignaciones de las patillas del conector.
