FAVOR DE LEER INSTRUCTCTIVO ANTES DE USAR EL ARTICULO
Car Computer
Code Reader
Domestic Ford, Lincoln,
Mercury with EEC-IV or
MCU Engine Computer
Control Systems
Lector de Códigos
de Computadoras
de Automóvil
Ford, Lincoln, Mercury
nacionales de EE.UU. con
Systemas MCU y EEC-IV (para EUA)
Instrucciónes
en español - página 67
Lecteur de code
d'ordinateur
automobile
Ford, Lincoln, Mercury
domestiques Étas-Unis
avec Systèmes MCU ou EEC-IV
Instructions en
français - page 133
Tensión: 14V
Hecho en: China
precision electronic solutions
CODE SCANNER
Para Nombre, Domicilio y Telefono
del Importador: Ver Empaque
AUDIO
ON
OFF

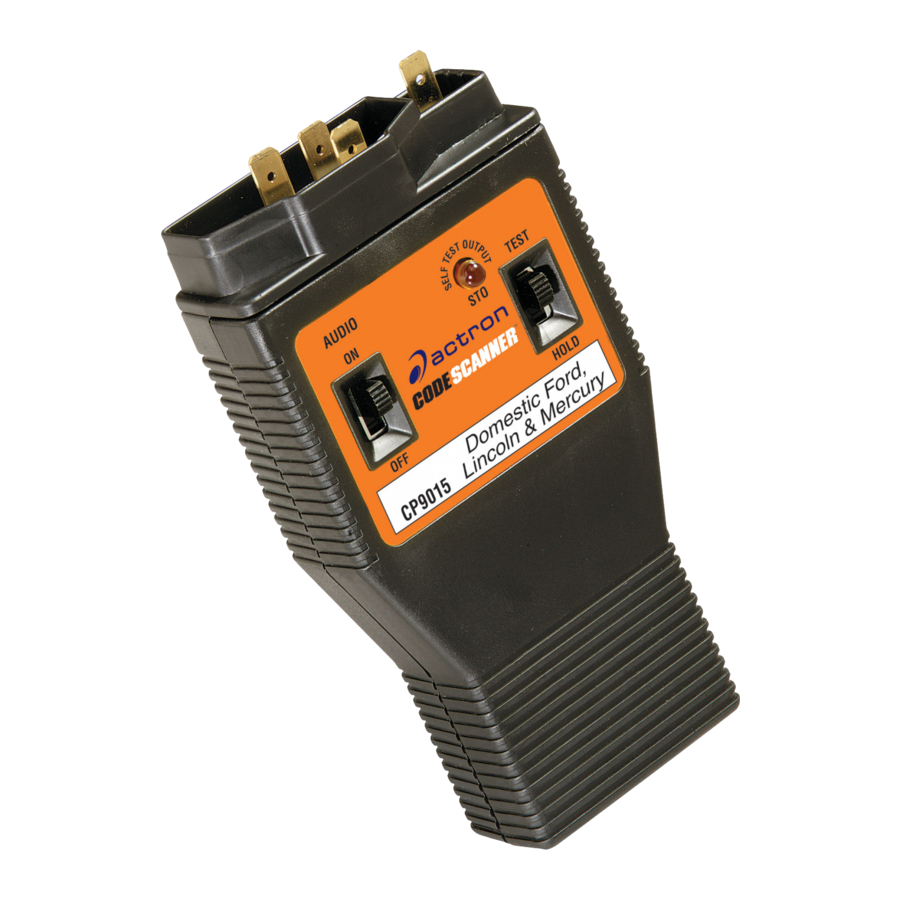

Domestic Ford,
CP9015
Lincoln & Mercury
67
¨
TEST
STO
HOLD
CP9015
