28
Sección de Información Sobre el Producto
Vistas del modelo

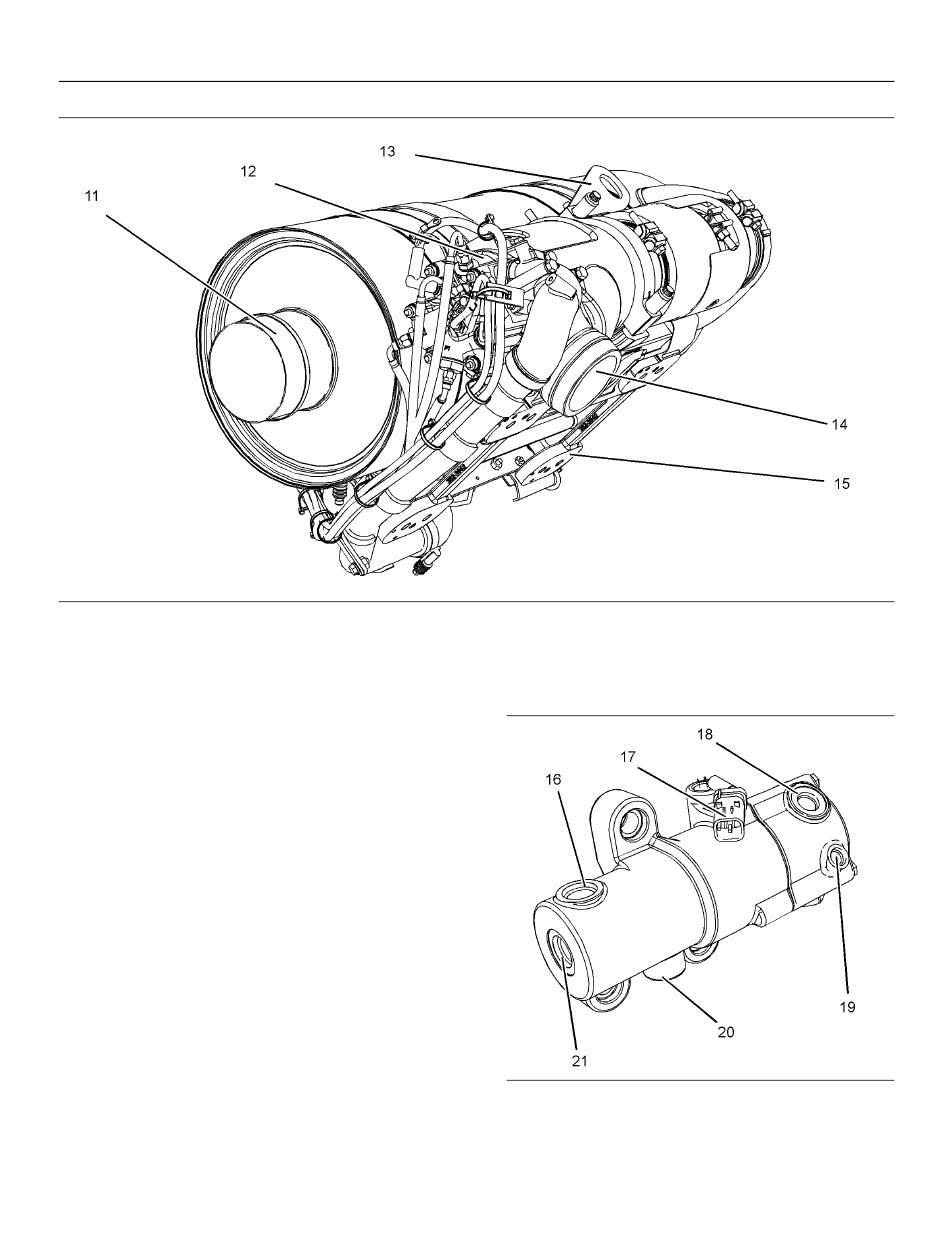

Ilustración 21
(11) Salida al sistema de escape
(12) Recuperación de dispositivo de
postratamiento
Bomba de combustible para el sistema
de postratamiento del motor
Nota: Una bomba de combustible designada
suministra el combustible para el sistema de
postratamiento del motor. La ubicación de esta
bomba puede cambiar, dependiendo de la máquina
en la que esté instalada.
(13) Cáncamo de levantamiento
(14) Admisión del escape
(15) Soporte de montaje
Ilustración 22
Ejemplo típico
(16) Admisión de combustible
(17) Conector eléctrico
(18) Tubería de suministro de combustible
(19) Retorno al tanque
(20) Admisión de combustible
(21) Admisión de combustible
SSBU8601-01
g02162641
g02163775
