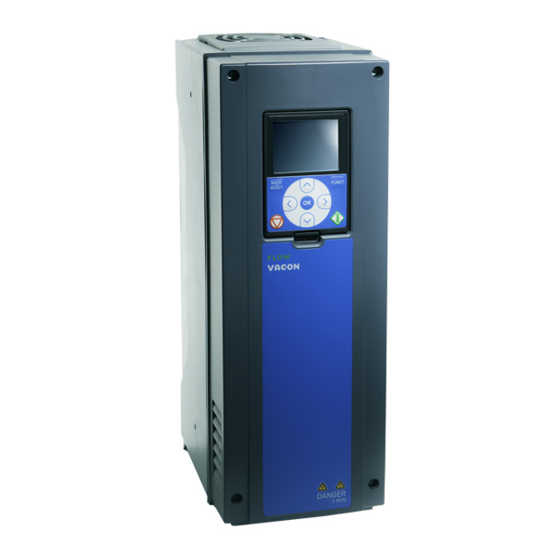

Página 1 100 ® convertidores de frequencia manual de aplicación...
Página 3: Acerca De Este Manual
16.11.2015 Versión del software: FW0072V012 ACERCA DE ESTE MANUAL Los derechos de autor de este manual son de Vacon Plc. Todos los derechos reservados En este manual, puede consultar las funciones del convertidor Vacon y su modo de uso. El ®...
Página 4 NOTA Puede descargar los manuales de producto en inglés y francés con la información de seguridad, adver- tencia y precaución correspondiente en www.vacon.com/downloads. REMARQUE Vous pouvez télécharger les versions anglaise et française des manuels produit contenant l'ensemble des informations de sécurité, avertissements et mises en garde applicables sur le site www.vacon.com/downloads.
Página 5: Funciones Del Convertidor Vacon
Funciones del control de bomba: un control de bomba de cebado, un control de bomba • jockey, autolimpieza del impulsor de la bomba, supervisión de la presión de la entrada de la bomba y función de protección congelación. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 6 VACON · 6 TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205...
Página 7: Tabla De Contenido
Uso del menú Favoritos Uso de la pantalla de texto 3.3.1 Edición de los valores 3.3.2 Restablecimiento de un fallo 3.3.3 El botón FUNCT Estructura de menús 3.4.1 Guía rápida 3.4.2 Monitor Vacon Live 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 8 VACON · 8 ÍNDICE 4 Menú monitor Grupo monitor 4.1.1 Multimonitor 4.1.2 Gráficas 4.1.3 Básico 4.1.4 4.1.5 Entradas de temperatura 4.1.6 Extras/avanzado 4.1.7 Monitorización de las funciones de temporizador 4.1.8 Monitorización del controlador PID 4.1.9 Monitorización del controlador PID externo 4.1.10...
Página 9 9.12 Controlador PID 9.12.1 Valor actual estimado 9.12.2 Función dormir 9.12.3 Supervisión valor actual 9.12.4 Compensación por pérdidas de presión 9.12.5 Prellenado 9.12.6 Supervisión de presión de entrada 9.12.7 Protección anticongelación 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 10 VACON · 10 ÍNDICE 9.13 Función multibomba 9.14 Contadores de mantenimiento 9.15 Modo Anti-Incendio 9.16 Función caldeo motor 9.17 Freno mecánico 9.18 Control de bomba 9.18.1 Autolimpieza 9.18.2 Bomba jockey 9.18.3 Bomba de cebado 9.19 Contadores de total y reseteables 9.19.1...
Página 11: Guía De Inicio Rápido
La pantalla muestra estos datos. El estado del motor y el convertidor. • Fallos en el motor y en el convertidor. • Su ubicación en la estructura de menús. • 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 12: Primera Puesta En Marcha
VACON · 12 GUÍA DE INICIO RÁPIDO READY STOP Main Menu Quick Setup ( 17 ) Monitor ( 5 ) Parameters ( 12 ) Imag. 2: El panel gráfico A. El primer campo de estado: PARO/ F. El campo de ubicación: el número ID del MARCHA parámetro y la ubicación actual en el...
Página 13 (para que coincida con la placa de carac- terísticas) Establecer un valor para P3.1.1.4 Intensidad nomi- Rango: Varía nal del motor Establecer un valor para P3.1.1.5 Cos phi motor Rango: 0.30-1.00 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 14: Descripción De Las Aplicaciones
VACON · 14 GUÍA DE INICIO RÁPIDO Si establece el tipo de motor en Motor Inducción, verá la siguiente pregunta. Si la selección es Imanes permanentes, el valor del parámetro P3.1.1.5 Cos Phi motor se establece en 1,00 y el asistente pasa directamente a la pregunta 14.
Página 15: Descripción
LISTO RO3/3 NO Imag. 4: Las conexiones de control por defecto de la aplicación estándar * = Puede aislar las entradas digitales de la puesta a tierra con un interruptor DIP. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 16: Asistente De Puesta
VACON · 16 GUÍA DE INICIO RÁPIDO Entradas digitales Flotación Conectado a TIERRA (GND) (predeterminado) Imag. 5: El conmutador DIP Tabla 2: M1.1 Asistentes Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = No activar 1 = Activar La opción Activar inicia Asistente de puesta 1.1.1...
Página 17 1 = Imanes permanen- Busque el valor U la placa de caracterís- ticas del motor. Tensión nominal del Varía Varía Varía NOTA! motor Averigüe si la cone- xión del motor es Delta o Star. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 18 VACON · 18 GUÍA DE INICIO RÁPIDO Tabla 3: M1 Guía rápida Índice Parámetro Mín. Máx. Unidad Descripción defecto Busque este valor f Frecuencia nominal 1.10 320.0 50 Hz la placa de caracterís- del motor ticas del motor. Busque este valor n Velocidad nominal 1.11...
Página 19 5 = Fallo (paro libre) La selección del lugar de control remoto (marcha/paro). Lugar Control 1.21 Remoto 0 = Control de I/O 1 = Control de Fieldbus 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 20 VACON · 20 GUÍA DE INICIO RÁPIDO Tabla 3: M1 Guía rápida Índice Parámetro Mín. Máx. Unidad Descripción defecto La selección de la refe- rencia de frecuencia cuando el lugar de control I/O es A. 0 = Frecuencia fija 0...
Página 21: Aplicación Local/Remota
Es posible configurar todas las salidas del convertidor libremente en todas las aplicaciones. Hay una salida analógica (frecuencia de salida) y tres salidas de relé (marcha, fallo, preparado) disponibles en la tarjeta de I/O estándar. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 22: Fallo Externo
VACON · 22 GUÍA DE INICIO RÁPIDO Placa de I/O estándar Terminal Señal Descripción +10Vref Salida de referencia Potencióme- LOCAL: tro para Entrada analógica 1 + AI1+ Referencia de frecuencia referencia 1...10kΩ predeterminado: Entrada analógica 1 - AI1- 0...10 V) REMOTO: Entrada analógica 2 +...
Página 23 1671 Bomba (consulte el Bomba capítulo 2.7 Asistente MultiBomba). La opción Activar inicia el asistente de modo Asistente de modo 1.1.4 1672 Anti-Incendio (consulte Anti-Incendio el capítulo 2.8 Asis- tente anti-incendio). 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 24 VACON · 24 GUÍA DE INICIO RÁPIDO Tabla 6: M1 Guía rápida Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = Estándar 1 = Panel/Remoto 2 = Multi-velocidad Aplicación 3 = Control PID 4 = Multiobjetivo 5 = Potenciómetro motorizado La referencia de fre- Frecuencia mínima...
Página 25 Antes de realizar la identificación de mar- cha, debe establecer los parámetros de la placa de característi- cas del motor. 0 = Rampa 1.16 Tipo de Marcha 1 = Arranque al vuelo 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 26 VACON · 26 GUÍA DE INICIO RÁPIDO Tabla 6: M1 Guía rápida Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = Libre 1.17 Tipo de Paro 1 = Rampa 0 = Deshabilitado 1.18 Reset automático 1 = Habilitado 0 = Sin acción...
Página 27 Consulte P1.22. Rango señal entrada 0= 0..10V / 0..20mA 1.25 analógica 1 (AI1) 1= 2..10V / 4..20mA Rango señal entrada 1.26 0= 0..10V / 0..20mA analógica 2 (AI2) 1= 2..10V / 4..20mA 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 28 VACON · 28 GUÍA DE INICIO RÁPIDO Tabla 6: M1 Guía rápida Índice Parámetro Mín. Máx. Unidad Descripción defecto Función para salida Consulte P3.5.3.2.1 1.27 1101 de relé 1 (RO1) Función para salida Consulte P3.5.3.2.1 1.28 1104 de relé 2 (RO2) Función para salida...
Página 29: Aplicación De Multi-Velocidad
(AI1 o AI2). Proporcione las órdenes de marcha/paro desde el terminal de I/O (DI1 y DI2). 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 30 VACON · 30 GUÍA DE INICIO RÁPIDO Es posible configurar todas las salidas del convertidor libremente en todas las aplicaciones. Hay una salida analógica (frecuencia de salida) y tres salidas de relé (marcha, fallo, preparado) disponibles en la tarjeta de I/O estándar.
Página 31 RO3/3 NO Imag. 8: Las conexiones de control por defecto de la aplicación de la multi-velocidad * = Puede aislar las entradas digitales de la puesta a tierra con un interruptor DIP. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 32 VACON · 32 GUÍA DE INICIO RÁPIDO Entradas digitales Flotación Conectado a TIERRA (GND) (predeterminado) Imag. 9: El conmutador DIP Tabla 8: M1.1 Asistentes Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = No activar 1 = Activar La opción Activar inicia Asistente de puesta 1.1.1...
Página 33 1 = Imanes permanen- Busque el valor U la placa de caracterís- ticas del motor. Tensión nominal del Varía Varía Varía NOTA! motor Averigüe si la cone- xión del motor es Delta o Star. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 34 VACON · 34 GUÍA DE INICIO RÁPIDO Tabla 9: M1 Guía rápida Índice Parámetro Mín. Máx. Unidad Descripción defecto Busque este valor f Frecuencia nominal 1.10 320.0 50 Hz la placa de caracterís- del motor ticas del motor. Busque este valor n Velocidad nominal 1.11...
Página 35 5 = Fallo (paro libre) La selección del lugar de control remoto (marcha/paro). Lugar Control 1.21 Remoto 0 = Control de I/O 1 = Control de Fieldbus 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 36 VACON · 36 GUÍA DE INICIO RÁPIDO Tabla 9: M1 Guía rápida Índice Parámetro Mín. Máx. Unidad Descripción defecto La selección de la refe- rencia de frecuencia cuando el lugar de control I/O es A. 0 = Frecuencia fija 0...
Página 37 DigIN Fallo externo 1.33.9 ranura A. FALSE = OK (cerrado) TRUE = Fallo externo DigIN Resetea todos los Reset de fallo 1.33.10 ranura fallos activos cuando el (cerrado) estado es TRUE. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 38: Aplicación De Control Pid
VACON · 38 GUÍA DE INICIO RÁPIDO 1.4.4 APLICACIÓN DE CONTROL PID Puede utilizar la aplicación de control PID con procesos en los que controle la variable de proceso (p. ej. presión) a través del control de la velocidad del motor.
Página 39 RO3/3 NO Imag. 10: Las conexiones de control por defecto de la aplicación de control PID * = Puede aislar las entradas digitales de la puesta a tierra con un interruptor DIP. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 40 VACON · 40 GUÍA DE INICIO RÁPIDO Entradas digitales Flotación Conectado a TIERRA (GND) (predeterminado) Imag. 11: El conmutador DIP Tabla 11: M1.1 Asistentes Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = No activar 1 = Activar La opción Activar inicia Asistente de puesta 1.1.1...
Página 41 1 = Imanes permanen- Busque el valor U la placa de caracterís- ticas del motor. Tensión nominal del Varía Varía Varía NOTA! motor Averigüe si la cone- xión del motor es Delta o Star. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 42 VACON · 42 GUÍA DE INICIO RÁPIDO Tabla 12: M1 Guía rápida Índice Parámetro Mín. Máx. Unidad Descripción defecto Busque este valor f Frecuencia nominal 1.10 320.0 50 Hz la placa de caracterís- del motor ticas del motor. Busque este valor n Velocidad nominal 1.11...
Página 43 5 = Fallo (paro libre) La selección del lugar de control remoto (marcha/paro). Lugar Control 1.21 Remoto 0 = Control de I/O 1 = Control de Fieldbus 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 44 VACON · 44 GUÍA DE INICIO RÁPIDO Tabla 12: M1 Guía rápida Índice Parámetro Mín. Máx. Unidad Descripción defecto La selección de la refe- rencia de frecuencia cuando el lugar de control I/O es A. 0 = Frecuencia fija 0...
Página 45 Función para salida Consulte P3.5.3.2.1 1.28 1104 de relé 2 (RO2) Función para salida Consulte P3.5.3.2.1 1.29 1107 de relé 3 (RO3) Función salida ana- Consulte P3.5.4.1.1 1.30 10050 lógica 1 (AO1) 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 46 Índice Parámetro Mín. Máx. Unidad Descripción defecto Si el valor del paráme- tro se establece en 100%, un cambio del 1.34.1 Ganancia de PID 0.00 100.00 100.00 10% del valor del error hace que la salida del controlador cambie en un 10%.
Página 47: Aplicación Multiobjetivo
Es posible configurar todas las salidas del convertidor libremente en todas las aplicaciones. Hay una salida analógica (frecuencia de salida) y tres salidas de relé (marcha, fallo, preparado) disponibles en la tarjeta de I/O estándar. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 48 VACON · 48 GUÍA DE INICIO RÁPIDO Placa de I/O estándar Terminal Señal Descripción +10Vref Salida de referencia Potencióme- tro para Entrada analógica 1 + AI1+ referencia Referencia de frecuencia 1...10kΩ (predeterminada 0...10V) Entrada analógica 1 - AI1- Transductor Entrada analógica 2 +...
Página 49 1671 Bomba (consulte el Bomba capítulo 2.7 Asistente MultiBomba). La opción Activar inicia el asistente de modo Asistente de modo 1.1.4 1672 Anti-Incendio (consulte Anti-Incendio el capítulo 2.8 Asis- tente anti-incendio). 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 50 VACON · 50 GUÍA DE INICIO RÁPIDO Tabla 15: M1 Guía rápida Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = Estándar 1 = Panel/Remoto 2 = Multi-velocidad Aplicación 3 = Control PID 4 = Multiobjetivo 5 = Potenciómetro motorizado La referencia de fre- Frecuencia mínima...
Página 51 Antes de realizar la identificación de mar- cha, debe establecer los parámetros de la placa de característi- cas del motor. 0 = Rampa 1.16 Tipo de Marcha 1 = Arranque al vuelo 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 52 VACON · 52 GUÍA DE INICIO RÁPIDO Tabla 15: M1 Guía rápida Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = Libre 1.17 Tipo de Paro 1 = Rampa 0 = Deshabilitado 1.18 Reset automático 1 = Habilitado 0 = Sin acción...
Página 53 Consulte P1.22. Rango señal entrada 0= 0..10V / 0..20mA 1.25 analógica 1 (AI1) 1= 2..10V / 4..20mA Rango señal entrada 1.26 0= 0..10V / 0..20mA analógica 2 (AI2) 1= 2..10V / 4..20mA 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 54 VACON · 54 GUÍA DE INICIO RÁPIDO Tabla 15: M1 Guía rápida Índice Parámetro Mín. Máx. Unidad Descripción defecto Función para salida Consulte P3.5.3.2.1 1.27 1101 de relé 1 (RO1) Función para salida Consulte P3.5.3.2.1 1.28 1104 de relé 2 (RO2) Función para salida...
Página 55 Tensión en el punto de desexcitación del Tensión en el punto 1.35.8 10.00 200.00 100.00 motor expresada en % de desexcitación de tensión nominal del motor 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 56 VACON · 56 GUÍA DE INICIO RÁPIDO Tabla 16: M1.35 Multiobjetivo Índice Parámetro Mín. Máx. Unidad Descripción defecto Si se ha seleccionado la curva U/f programa- Frecuencia del punto ble (pár. P1.35.6), este 1.35.9 P1.35.7 Varía medio U/f parámetro define la frecuencia del punto medio de la curva.
Página 57: Tiempo Caída Carga
Es posible configurar todas las salidas del convertidor libremente en todas las aplicaciones. Hay una salida analógica (frecuencia de salida) y tres salidas de relé (marcha, fallo, preparado) disponibles en la tarjeta de I/O estándar. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 58: Placa De I/O Estándar
VACON · 58 GUÍA DE INICIO RÁPIDO Placa de I/O estándar Terminal Señal Descripción +10Vref Salida de referencia Entrada analógica 1 + AI1+ No usado Entrada analógica 1 - AI1- Entrada analógica 2 + AI2+ No usado Entrada analógica 2 -...
Página 59 1671 Bomba (consulte el Bomba capítulo 2.7 Asistente MultiBomba). La opción Activar inicia el asistente de modo Asistente de modo 1.1.4 1672 Anti-Incendio (consulte Anti-Incendio el capítulo 2.8 Asis- tente anti-incendio). 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 60 VACON · 60 GUÍA DE INICIO RÁPIDO Tabla 18: M1 Guía rápida Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = Estándar 1 = Panel/Remoto 2 = Multi-velocidad Aplicación 3 = Control PID 4 = Multiobjetivo 5 = Potenciómetro motorizado La referencia de fre- Frecuencia mínima...
Página 61 Antes de realizar la identificación de mar- cha, debe establecer los parámetros de la placa de característi- cas del motor. 0 = Rampa 1.16 Tipo de Marcha 1 = Arranque al vuelo 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 62 VACON · 62 GUÍA DE INICIO RÁPIDO Tabla 18: M1 Guía rápida Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = Libre 1.17 Tipo de Paro 1 = Rampa 0 = Deshabilitado 1.18 Reset automático 1 = Habilitado 0 = Sin acción...
Página 63 Consulte P1.22. Rango señal entrada 0= 0..10V / 0..20mA 1.25 analógica 1 (AI1) 1= 2..10V / 4..20mA Rango señal entrada 1.26 0= 0..10V / 0..20mA analógica 2 (AI2) 1= 2..10V / 4..20mA 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 64 VACON · 64 GUÍA DE INICIO RÁPIDO Tabla 18: M1 Guía rápida Índice Parámetro Mín. Máx. Unidad Descripción defecto Función para salida Consulte P3.5.3.2.1 1.27 1101 de relé 1 (RO1) Función para salida Consulte P3.5.3.2.1 1.28 1104 de relé 2 (RO2) Función para salida...
Página 65: Asistentes
Si establece el tipo de motor en Motor Inducción, verá la siguiente pregunta. Si la selección es Imanes permanentes, el valor del parámetro P3.1.1.5 Cos Phi motor se establece en 1,00 y el asistente pasa directamente a la pregunta 7. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 66: Asistente De Aplicación Local/Remoto
VACON · 66 ASISTENTES Establecer un valor para P3.3.1.5 Cos Phi motor Rango: 0.3...1.00 (para que coincida con la placa de características del motor) Establecer un valor para P3.3.1.1 Frecuencia Rango: 0.00...P3.3.1.2 Hz mínima Establecer un valor para P3.3.1.1 Frecuencia Rango: P3.3.1.1...320.00 Hz...
Página 67: Asistente De Aplicación Multi-Velocidad
El asistente de aplicación le ayuda a establecer los parámetros básicos que están relacionados con la aplicación. Para iniciar el asistente de aplicación multi-velocidad, establezca el valor de Multi-velocidad en el parámetro P1.2 Aplicación (ID 212) en el panel. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 68: Asistente Para Aplicación De Control Pid
VACON · 68 ASISTENTES NOTA! Si se inicia el asistente de aplicación desde el asistente de puesta en marcha, el asistente solo mostrará la configuración de I/O. Establecer un valor para P3.1.2.2 Tipo de motor (para que coincida con la placa de características...
Página 69 Establecer un valor para P3.13.1.4 Selección de uni- Más de una selección dad de proceso Si se selecciona algo diferente a %, aparecerán las siguientes preguntas. Si selecciona %, el asistente pasará directamente a la pregunta 17. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 70 VACON · 70 ASISTENTES Establecer un valor para P3.13.1.5 Mínima unidad El rango depende de la selección realizada de proceso en la pregunta 12. Establecer un valor para P3.13.1.6 Máxima unidad El rango depende de la selección realizada de proceso en la pregunta 12.
Página 71: Asistente De Aplicación Multiobjetivo
Si establece el tipo de motor en Motor Inducción, verá la siguiente pregunta. Si la selección es Imanes permanentes, el valor del parámetro P3.1.1.5 Cos Phi motor se establece en 1,00 y el asistente pasa directamente a la pregunta 7. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 72: Asistente De Aplicación Del Potenciómetro Motorizado
VACON · 72 ASISTENTES Establecer un valor para P3.1.1.5 Cos Phi motor Rango: 0.30…1.00 (para que coincida con la placa de características del motor) Establecer un valor para P3.3.1.1 Frecuencia Rango: 0.00…P3.3.1.2 Hz mínima Establecer valor para P3.3.1.2 Frecuencia máxima Rango: P3.3.1.1…320.00 Hz...
Página 73: Asistente Multibomba
Establecer un valor para P3.13.1.7 Decimales de 0...4 unidad de proceso Establecer un valor para P3.13.3.3 Selección de Consulte los Ajustes de valor actual en el fuente de valor actual 1 capítulo 5.13 Grupo 3.13: Controlador PID. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 74 VACON · 74 ASISTENTES Si selecciona una señal de entrada analógica, verá la pregunta 6. Con otras selecciones, el asistente pasa a la pregunta 7. Establecer el rango de señal de la entrada analó- gica 0 = 0…10V/0…20mA 1 = 2…10V/4…20mA Consulte la tabla Entradas analógicas del...
Página 75: Asistente Anti-Incendio
Para iniciar el asistente anti-incendio, seleccione Activar para el parámetro B1.1.4 en el menú Guía rápida. PRECAUCIÓN! Antes de continuar, lea la información acerca de la contraseña y la garantía en el capítulo 9.15 Modo Anti-Incendio. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 76 VACON · 76 ASISTENTES Establecer el valor para el parámetro P3.17.2 Más de una selección Selección referencia frecuencia Si establece un valor diferente a Frecuencia anti-incendio, el asistente va directamente a la pregunta 3. Establecer un valor para el parámetro P3.17.3 Fre- 8.00 Hz...P3.3.1.2 (Frecuencia máxima)
Página 77: Interfaces De Usuario
OK. Para regresar al nivel en el que se encontraba, presione el botón Back/Reset. En la pantalla, aparece su ubicación actual en el menú, por ejemplo M3.2.1. También aparece el nombre del grupo o elemento en la ubicación actual. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 78 VACON · 78 INTERFACES DE USUARIO Imag. 16: La estructura básica de menús del convertidor de frecuencia TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205...
Página 79: Uso De La Pantalla Gráfica
CAMBIO DEL VALOR DE TEXTO DE UN PARÁMETRO Busque el parámetro. STOP READY Start / Stop Setup ID:172 M3.2.1 Rem Control Place I/O Control KeypadStopButton Start Function Ramping 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 80: Edición De Los Valores Numéricos
VACON · 80 INTERFACES DE USUARIO Para ir al modo Editar, presione el botón OK dos STOP READY veces o presione el botón de flecha de la derecha. Rem Control Place M3.2.1 Edit Help Add to favourites Para establecer un nuevo valor, presione los READY botones de flecha arriba y abajo.
Página 81: La Selección De Más De Un Valor
READY pantalla cuando es posible seleccionar una casilla STOP de verificación. Interval 1 ID:1466 P3.12.1.3 ON Time 00:00:00 OFF Time 00:00:00 Days A. El símbolo de selección de casilla de verificación 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 82: Reset De Un Fallo
VACON · 82 INTERFACES DE USUARIO Para desplazarse por la lista de valores, utilice los STOP READY botones de flecha arriba y abajo. Days M 3.12.1.3.1 Sunday Monday Tuesday Wednesday Thursday Friday Para añadir un valor a la selección, marque la READY casilla que se encuentra junto a él con el botón de...
Página 83: Cambio Del Lugar De Control
( 12 ) Parameters ( 21 ) Diagnostics ( 6 ) Después de la selección, la pantalla volverá a la misma ubicación en la que estaba cuando presionó el botón FUNCT. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 84: Acceso A La Página De Control
VACON · 84 INTERFACES DE USUARIO ACCESO A LA PÁGINA DE CONTROL Es fácil monitorizar los valores más importantes de la página de control. En cualquier parte de la estructura de menús, pulse el botón FUNCT. STOP READY Main Menu...
Página 85: Cambio Del Sentido De Giro
Choose action ID:1805 Change direction Control page Local/Remote Seleccione un nuevo sentido de giro. El sentido de READY Keypad giro actual parpadea. Presione el botón OK. Choose action ID:1805 Reverse Forward 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 86: La Función De Edición Rápida
VACON · 86 INTERFACES DE USUARIO El sentido de giro cambia inmediatamente. Verá que la indicación de la flecha en el campo de READY STOP estado de la pantalla cambia. Main Menu Monitor ( 7 ) Parameters ( 15 )
Página 87: Guardado De Los Parámetros En El Cuadro De Control
Los parámetros que no se pueden copiar si los convertidores son de diferente tamaño Si sustituye el cuadro de control de un convertidor por un cuadro de control de un convertidor de un tamaño diferente, los valores de estos parámetros no cambian. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 88: Comparación De Parámetros
VACON · 88 INTERFACES DE USUARIO Intensidad nominal del motor (P3.1.1.4) • Tensión nominal del motor (P3.1.1.1) • Velocidad nominal del motor (P3.1.1.3) • Potencia nominal del motor (P3.1.1.6) • Frecuencia nominal del motor (P3.1.1.2) • Cos phi del motor (P3.1.1.5) •...
Página 89: Textos De Ayuda
La pantalla gráfica puede mostrar textos de ayuda sobre muchos temas. Todos los parámetros tienen un texto de ayuda. Los textos de ayuda también están disponibles para los fallos, las alarmas y el asistente de puesta en marcha. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 90: Lectura De Un Texto De Ayuda
VACON · 90 INTERFACES DE USUARIO LECTURA DE UN TEXTO DE AYUDA Buque el elemento sobre el que desea leer una explicación. STOP READY Digital Inputs ID:403 M3.5.1.1 Ctrl Signal 1 A Ctrl Signal 2 A Ctrl Signal 1 B Utilice los botones de flecha arriba y abajo para seleccionar una entrada en Ayuda.
Página 91: Edición De Los Valores
F. Los indicadores del sentido de giro ubicación actual 3.3.1 EDICIÓN DE LOS VALORES CAMBIO DEL VALOR DE TEXTO DE UN PARÁMETRO Establezca el valor de un parámetro con este procedimiento. Busque el parámetro. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 92: Restablecimiento De Un Fallo
VACON · 92 INTERFACES DE USUARIO Para ir al modo Editar, presione el botón OK. Para establecer un nuevo valor, presione los botones de flecha arriba y abajo. Acepte el cambio con el botón OK. Para ignorar el cambio, regrese al nivel en el que se encontraba con el botón Back/Reset.
Página 93 CAMBIO DEL LUGAR DE CONTROL En cualquier parte de la estructura de menús, pulse el botón FUNCT. Para seleccionar Panel/Remoto, utilice los botones de flecha arriba y abajo. Presione el botón OK. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 94 VACON · 94 INTERFACES DE USUARIO Para seleccionar Local o Remoto, utilice de nuevo los botones de flecha arriba y abajo. Para aceptar la selección, presione el botón OK. Si ha cambiado el lugar de control remoto a local, es decir, al panel, proporcione una referencia de panel.
Página 95 A continuación, especifique el número ID de un parámetro o valor de monitor. Presione OK. En la pantalla aparece el valor del parámetro en el modo de edición y el valor de monitor en el modo de monitorización. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 96: Estructura De Menús
VACON · 96 INTERFACES DE USUARIO ESTRUCTURA DE MENÚS Menú Función Guía rápida Vea el capítulo 1.4 Descripción de las aplicaciones. Monitor MultiMonitor Gráficas Básico Extras/Avanzado Funciones de temporizador Controlador PID Controlador PID externo MultiBomba Contadores de mantenimiento Datos de Fieldbus Parámetros...
Página 97: Guía Rápida
GUÍA RÁPIDA El grupo Guía rápida incluye diferentes asistentes y parámetros de configuración rápida de la aplicación Vacon 100. Para obtener información más detallada sobre los parámetros de este grupo, consulte el capítulo 1.3 Primera puesta en marcha y 2 Asistentes.
Página 98 VACON · 98 INTERFACES DE USUARIO NOTA! El menú MultiMonitor no está disponible en la pantalla de texto. GRÁFICAS La función Gráficas es una presentación gráfica de dos valores de monitor a la vez. Consulte 4.1.2 Gráficas. BÁSICO Los valores de monitor básicos pueden incluir estados, mediciones y los valores reales de los parámetros y las señales.
Página 99: Vacon Live
INTERFACES DE USUARIO VACON · 99 VACON LIVE Vacon Live es una herramienta de PC para la puesta en marcha y el mantenimiento de los convertidores Vacon 10, Vacon 20 y Vacon 100). Vacon Live se puede descargar desde ®...
Página 100: Menú Monitor
VACON · 100 MENÚ MONITOR MENÚ MONITOR GRUPO MONITOR Puede monitorizar los valores reales de los parámetros y las señales. También puede monitorizar los estados y las mediciones. Puede personalizar algunos de los valores que se pueden monitorizar. 4.1.1 MULTIMONITOR En la página Multimonitor, puede recopilar de cuatro a nueve elementos que desee...
Página 101: Gráficas
Trend Curve Basic (13) Para entrar en el submenú Visualizar gráfica, presione el botón OK. STOP READY Trend Curve M2.2.1 View Trend Curve Sampling interval 100 ms Channel 1 min -1000 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 102: Paro De La Progresión De La Curva
VACON · 102 MENÚ MONITOR Solo se pueden monitorizar dos valores como READY gráficas simultáneamente. Las selecciones STOP actuales, Referencia frecuencia y Velocidad del motor, se encuentran en la parte inferior de la pantalla. Para seleccionar el valor actual que desea cambiar, utilice los botones de flecha arriba y abajo.
Página 103 Una línea vertical aparece en la pantalla. Los valores de la parte inferior de la pantalla se READY ALARM corresponden a la ubicación de la línea. Motor Current 0.01A -252rpm Motor Speed 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 104 VACON · 104 MENÚ MONITOR Utilice los botones de flecha izquierda y derecha para desplazar la línea y ver los valores de alguna READY ALARM otra ubicación. Motor Current 0.01A Motor Speed -254rpm Tabla 20: Los parámetros de la gráfica Índice...
Página 105: Básico
I/O y hardware. Compruebe los estados de la tarjeta de expansión de I/O en el menú de I/O y hardware cuando se lo pida el sistema. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 106 VACON · 106 MENÚ MONITOR Tabla 21: Elementos del menú monitor Índice Valor de monitor Unidad Escala Descripción Frecuencia de La frecuencia de salida al motor V2.3.1 0.01 salida Referencia de fre- La referencia de frecuencia para el control V2.3.2 0.01...
Página 107: I/O
Ranura A (I/O estándar) 4.1.5 ENTRADAS DE TEMPERATURA NOTA! Este grupo de parámetros solo está visible cuando hay instalada una tarjeta opcional para la medición de temperaturas (OPT-BH). 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 108 VACON · 108 MENÚ MONITOR Tabla 23: Monitorización de las entradas de temperatura Índice Valor de monitor Unidad Escala Descripción El valor medido de la entrada de temperatura 1. La lista de las entradas de temperatura está compuesta por las seis primeras entra- das de temperatura disponibles.
Página 109: Extras/Avanzado
B3 = Tensión de CC dentro de límites B4 = Administrador de potencia inicializado B5 = La unidad de potencia no está blo- queando la marcha B6= El software del sistema no está blo- queando la marcha 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 110 VACON · 110 MENÚ MONITOR Tabla 24: Monitorización de valores avanzados Índice Valor de monitor Unidad Escala Descripción Estados de la aplicación codificados en bits. Los valores se muestran como casillas de verificación en la pantalla gráfica. Si una casilla está marcada, el valor está activo.
Página 111: Monitorización De Las Funciones De Temporizador
El ID de alarma de la última alarma que no V2.6.12 alarma activa se ha reseteado. 4.1.7 MONITORIZACIÓN DE LAS FUNCIONES DE TEMPORIZADOR Monitorice los valores de las funciones de temporizador y el reloj en tiempo real. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 112 VACON · 112 MENÚ MONITOR Tabla 25: Monitorización de las funciones de temporizador Índice Valor de monitor Unidad Escala Descripción Se pueden monitorizar los estados de los V2.7.1 TC 1, TC 2, TC 3 1441 tres canales de tiempo (TC) V2.7.2...
Página 113: Monitorización Del Controlador Pid
0 = Parado 1 = En marcha V2.8.5 Estado de PID1 3 = Modo dormir 4 = En banda muerta (consulte la 5.13 Grupo 3.13: Controlador PID) 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 114: Monitorización Del Controlador Pid Externo
PID externo cido en proceso. P3.14.1.1 La salida del controlador PID externo expre- Salida de PID sada en porcentaje (0..100 %). Es posible pro- V2.9.4 0.01 externo porcionar este valor, por ejemplo, a la salida analógica. 0=Detenido...
Página 115: Monitorización De Multibomba
El estado del contador de mantenimiento en revoluciones multiplicadas por 1.000 o en Contador de man- V2.11.1 h/kRev Varía 1101 horas. Para configurar y activar este conta- tenimiento 1 dor, consulte 5.16 Grupo 3.16: Contadores de mantenimiento. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 116: Monitorización Fieldbus Data
Fieldbus. La velocidad real expresada en porcentaje. El valor 0 % corresponde a la frecuencia mínima y el valor 100 % corresponde a la fre- Velocidad Actual V2.12.12 0.01 cuencia máxima. Este valor se actualiza con- tinuamente en función de las frecuencias...
Página 117 FB Data Out 7 en formato de 32 bits con signo El valor sin procesar de los datos del proceso V2.12.20 FB Data Out 8 en formato de 32 bits con signo 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 118: Menú Parámetros
VACON · 118 MENÚ PARÁMETROS MENÚ PARÁMETROS GRUPO 3.1: AJUSTES DEL MOTOR Tabla 31: Datos nominales de motor de la placa de características Índice Parámetro Mín. Máx. Unidad Descripción defecto Busque el valor de U en la placa de caracte- rísticas del motor.
Página 119 1 = Sin giro 2 = Con giro Antes de realizar la identificación de mar- cha, debe establecer los parámetros de la placa de característi- cas del motor en el menú M3.1.1. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 120 VACON · 120 MENÚ PARÁMETROS Tabla 32: Ajustes de control del motor Índice Parámetro Mín. Máx. Unidad Descripción defecto La intensidad magneti- zante del motor (inten- sidad sin carga). La intensidad magneti- zante identifica los valores de los paráme- Intensidad magneti- tros U/f si se propor- P3.1.2.5...
Página 121 1 = Habilitado P3.1.2.13 Utilícelo para ajustar la Ajuste de tensión del tensión del estator en 50.0 150.0 100.0 estátor motores de imanes permanentes. P3.1.2.14 0 = Deshabilitado Sobremodulación 1515 1 = Habilitado 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 122 VACON · 122 MENÚ PARÁMETROS Tabla 33: Ajustes de límites del motor Índice Parámetro Mín. Máx. Unidad Descripción defecto P3.1.3.1 La intensidad máxima del motor desde el Límite de intensidad *0.1 Varía del motor convertidor El límite máximo del P3.1.3.2 Límite de par motor...
Página 123 Tensión de frecuen- P3.1.4.6 0.00 40.00 Varía curva U/f. El valor por cia cero defecto es diferente para los diferentes tamaños de unidades. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 124: Una Selección De Casillas De Verificación
VACON · 124 MENÚ PARÁMETROS Tabla 34: Ajustes de lazo abierto Índice Parámetro Mín. Máx. Unidad Descripción defecto Una selección de casillas de verifi- cación B0 = Buscar la fre- cuencia del eje solo P3.1.4.7 desde el mismo sen- Opciones arranque al...
Página 125 La constante de tiempo P3.1.4.13.4 de amortiguación del de amortiguación del estabilizador de par estabilizador de par 0.0005 1.0000 0.0050 1735 (para motores de para un motor de ima- imanes permanen- nes permanentes. tes) 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 126: Grupo 3.2: Configuración De Marcha/Paro
VACON · 126 MENÚ PARÁMETROS GRUPO 3.2: CONFIGURACIÓN DE MARCHA/PARO Tabla 37: Menú Configuración de marcha/paro Índice Parámetro Mín. Máx. Unidad Descripción defecto La selección del lugar de control remoto (marcha/paro). Utilí- celo para volver a pasar al control remoto desde Vacon Lugar Control P3.2.1...
Página 127 Lógica de marcha de P3.2.8 flanco de subida Fieldbus 1 = Estado El retraso entre la orden de marcha y la P3.2.9 Retraso marcha 0.000 60.000 0.000 marcha real del con- vertidor. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 128 VACON · 128 MENÚ PARÁMETROS Tabla 37: Menú Configuración de marcha/paro Índice Parámetro Mín. Máx. Unidad Descripción defecto La selección de los ajustes de copia al pasar del control remoto al local (panel). Función remoto a P3.2.10 local 0 = Mantener funciona-...
Página 129: Grupo 3.3: Referencias
16 = Block Out.7 17 = Block Out.8 18 = Block Out.9 19 = Block Out.10 La aplicación que se establece con el pará- metro 1.2 proporciona el valor por defecto. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 130 VACON · 130 MENÚ PARÁMETROS Tabla 38: Parámetros de referencia de frecuencia Índice Parámetro Mín. Máx. Unidad Descripción defecto Selección de la refe- rencia cuando el lugar de control I/O es B. Selección referencia Véase más arriba. Solo P3.3.1.6 de control de la I/O...
Página 131 19 = Block Out.10 * = La selección de la aplicación con el parámetro P1.2 Aplicación proporciona el valor por defecto. Consulte los valores por defecto en el capítulo 11 Apéndice 1. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 132 VACON · 132 MENÚ PARÁMETROS Tabla 39: Parámetros de referencia de par Índice Parámetro Mín. Máx. Unidad Descripción defecto La selección de la refe- rencia de par. La escala de la referencia de par se ajusta entre los valores de P3.3.2.2.
Página 133 0 = Límites de frecuen- cia positivos/negativos 1 = referencia de fre- cuencia Control par lazo Este menú incluye tres parámetros. Consulte la tabla siguiente. M3.3.2.8 abierto 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 134 VACON · 134 MENÚ PARÁMETROS Tabla 40: Parámetros de lazo abierto de control de par Índice Parámetro Mín. Máx. Unidad Descripción defecto El límite de la frecuen- Frecuencia mínima cia de salida por debajo P3.3.2.8.1 del control de par de P3.3.1.2...
Página 135 30.00 * de frecuencias fijas de entrada digital. P3.3.3.8 Realice la selección con los selectores 1 y 2 Frecuencia fija 6 P3.3.1.1 P3.3.1.2 40.00 * de frecuencias fijas de entrada digital. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 136 VACON · 136 MENÚ PARÁMETROS Tabla 41: Parámetros de frecuencias fijas Índice Parámetro Mín. Máx. Unidad Descripción defecto P3.3.3.9 Realice la selección con los selectores 0, 1 Frecuencia fija 7 P3.3.1.1 P3.3.1.2 50.00 * y 2 de frecuencias fijas de entrada digital.
Página 137 Lógica de Reset de la referencia de frecuen- cia del potenciómetro P3.3.4.4 motorizado. Reset del potenció- metro motorizado 0 = Sin Reset 1 = Reset en paro 2 = Reset en descone- xión 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 138 Parámetro Mín. Máx. Unidad Descripción defecto 0 = No usado 1 = AI1 (0-100 %) P3.3.5.1 2 = AI2 (0-100 %) Selección de señal 3 = AI3 (0-100 %) de joystick 4 = AI4 (0-100 %) 5 = AI5 (0-100 %) 6 = AI6 (0-100 %) P3.3.5.2...
Página 139 * = La selección de la aplicación con el parámetro P1.2 Aplicación proporciona el valor por defecto. Consulte los valores por defecto en el capítulo 11 Apéndice 1. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 140: Grupo 3.4: Configuración De Rampas Y Frenos
VACON · 140 MENÚ PARÁMETROS GRUPO 3.4: CONFIGURACIÓN DE RAMPAS Y FRENOS Tabla 45: Configuración de rampa 1 Índice Parámetro Mín. Máx. Unidad Descripción defecto P3.4.1.1 Puede suavizar el prin- cipio y el final de las Forma rampa 1 100.0 rampas de aceleración...
Página 141 P3.4.2.4 Selección rampa 2 Varía Varía ranura 1 y tiempo de decele- ración 1. TRUE = Curva S 2, tiempo de aceleración 2 y tiempo de decele- ración 2. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 142 VACON · 142 MENÚ PARÁMETROS Tabla 47: Parámetros de magnetización de arranque Índice Parámetro Mín. Máx. Unidad Descripción defecto Define la intensidad continua que se sumi- nistra al motor en el Intensidad magneti- P3.4.3.1 0.00 arranque. zante al arranque 0 = Deshabilitado...
Página 143 Unidad Descripción defecto P3.4.5.1 0 = Deshabilitado Frenado por flujo 1 = Habilitado Proporciona el nivel de Intensidad de fre- P3.4.5.2 intensidad para el fre- nado por flujo nado por flujo. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 144: Grupo 3.5: Configuración De I/O
VACON · 144 MENÚ PARÁMETROS GRUPO 3.5: CONFIGURACIÓN DE I/O Tabla 50: Ajustes de entrada digital Índice Parámetro Por defecto Descripción Señal de control 1 cuando el lugar de P3.5.1.1 Señal de control 1 A DigIN ranuraA.1 * control I/O es A (DIR).
Página 145 REDUCE hasta que se abre el con- tacto. FALSE = Activado P3.5.1.26 Activación de paro rápido DigIN ranura 0.2 1213 Para configurar estas funciones, con- sulte Tabla 67 Ajustes de la función de paro rápido. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 146 VACON · 146 MENÚ PARÁMETROS Tabla 50: Ajustes de entrada digital Índice Parámetro Por defecto Descripción El flanco de subida pone en marcha P3.5.1.27 Temporizador 1 DigIN ranura 0.1 el temporizador 1 programado en el grupo 3.12. P3.5.1.28 Temporizador 2 DigIN ranura 0.1...
Página 147 Conecte esta señal de entrada al con- tacto auxiliar del freno mecánico. Si P3.5.1.44 Valor actual freno mecánico DigIN ranura 0.1 1210 no se cierra el contacto en un tiempo determinado, el convertidor muestra un fallo. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 148 VACON · 148 MENÚ PARÁMETROS Tabla 50: Ajustes de entrada digital Índice Parámetro Por defecto Descripción Activa el modo Anti-Incendio si se habilita con la contraseña correcta. Activación de modo Anti- P3.5.1.45 DigIN ranura 0.2 1596 -Incendio ABIERTO FALSE = Anti-Incendio activo TRUE = Sin acción...
Página 149 20 % = 4-20 mA/2-10 V P3.5.2.1.5 El ajuste máximo del rango personalizado. AI1 usuario. Máx. -160.00 160.00 100.00 * P3.5.2.1.6 Inversión de señal de 0 = Normal entrada analógica 1 1 = Señal invertida (AI1) 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 150 VACON · 150 MENÚ PARÁMETROS Tabla 52: Ajustes de entrada analógica 2 Índice Parámetro Mín. Máx. Unidad Descripción defecto Selección de señal Consulte P3.5.2.1.1. AI ranura P3.5.2.2.1 de entrada analógica 2 (AI2) Tiempo de filtrado de Consulte P3.5.2.1.2. P3.5.2.2.2 señal de entrada 0.00...
Página 151 5 (AI5) P3.5.2.5.4 AI5 usuario. Mín. -160.00 160.00 0.00 Consulte P3.5.2.1.4. P3.5.2.5.5 AI5 usuario. Máx. -160.00 160.00 100.00 Consulte P3.5.2.1.5. Inversión de señal de Consulte P3.5.2.1.6. P3.5.2.5.6 entrada analógica 5 (AI5) 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 152 VACON · 152 MENÚ PARÁMETROS Tabla 56: Ajustes de entrada analógica 6 Índice Parámetro Mín. Máx. Unidad Descripción defecto Selección de señal Consulte P3.5.2.1.1. AI ranura P3.5.2.6.1 de entrada analógica 6 (AI6) Tiempo de filtrado de Consulte P3.5.2.1.2. P3.5.2.6.2 señal de entrada 0.00...
Página 153: La Selección De Función Para R01 Estándar
19 = Modo Dormir acti- vado 20 = Prellenado de PID activo 21 = Supervisión Valor actual de PID (límites) 22 = Supervisión de PID ext. (límites) 23 = Alarma/fallo de presión de entrada 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 154 VACON · 154 MENÚ PARÁMETROS Tabla 57: Ajustes de salida digital en la tarjeta de I/O estándar Índice Parámetro Mín. Máx. Unidad Descripción defecto 24 = Alarma/fallo de protección congelación 25 = Control de motor 26 = Control de motor...
Página 155 2 (R02) 0.00 320.00 0.00 11006 estándar Consulte P3.5.3.2.1. No Función salida de está visible si solo hay P3.5.3.2.7 11007 relé 3 (R03) estándar instaladas dos salidas de relé. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 156: Las Salidas Digitales De Las Ranuras De Expansión C, D Y E
VACON · 156 MENÚ PARÁMETROS * = La selección de la aplicación con el parámetro P1.2 Aplicación proporciona el valor por defecto. Consulte los valores por defecto en el capítulo 11 Apéndice 1. LAS SALIDAS DIGITALES DE LAS RANURAS DE EXPANSIÓN C, D Y E Muestra solo los parámetros de las salidas en las tarjetas opcionales situadas en las...
Página 157 11 = Valor actual PID (0-100 %) 12 = Salida PID (0-100 13 = Salida PID ext. (0-100 %) 14 = ProcessDataIn1 (0-100 %) 15 = ProcessDataIn2 (0-100 %) 16 = ProcessDataIn3 (0-100 %) 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 158 (0-100 %) 19 = ProcessDataIn6 (0-100 %) 20 = ProcessDataIn7 (0-100 %) 21 = ProcessDataIn8 (0-100 %) 22 = Block Out.1 (0-100 23 = Block Out.2 (0-100 P3.5.4.1.1 Función salida ana- 24 = Block Out.3 (0-100 10050 lógica 1 (AO1) 25 = Block Out.4 (0-100...
Página 159: Las Salidas Analógicas De Las Ranuras De Expansión C, D Y E
C, D y E. Realice las selecciones igual que en la función para salida analógica 1 (AO1) estándar (P3.5.4.1.1). Este grupo o estos parámetros no están visibles si no hay salidas digitales en las ranuras C, D o E. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 160: Grupo 3.6: Mapa Fieldbus
VACON · 160 MENÚ PARÁMETROS GRUPO 3.6: MAPA FIELDBUS Tabla 59: Mapa Fieldbus Índice Parámetro Mín. Máx. Unidad Descripción defecto Seleccione los datos que se envían al Field- bus con el ID del pará- metro o monitor. Los datos se ajustan a Selección Data Out 1...
Página 161 Por ejemplo, el valor 2500 de la frecuencia de salida concuerda con los 25,00 Hz, porque la escala es 0,01. A todos los valores de monitor que se encuentran en el capítulo 4.1 Grupo monitor se les asigna el valor de ajuste de escala. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 162: Grupo 3.7: Frecuencias Prohibidas
VACON · 162 MENÚ PARÁMETROS GRUPO 3.7: FRECUENCIAS PROHIBIDAS Tabla 61: Frecuencias prohibidas Índice Parámetro Mín. Máx. Unidad Descripción defecto P3.7.1 0 = No usado Límite bajo de rango 1 de frecuencias -1.00 320.00 0.00 prohibidas P3.7.2 0 = No usado Límite alto de rango...
Página 163: Grupo 3.8: Supervisiones
Límite de histéresis P3.8.4 0.00 50.00 Varía 5.00 1434 elemento establecido. La de supervisión 1 unidad se establece automáticamente. Selección de ele- Consulte P3.8.1 P3.8.5 mento de supervisión 1435 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 164 VACON · 164 MENÚ PARÁMETROS Tabla 62: Ajustes de supervisión Índice Parámetro Mín. Máx. Unidad Descripción defecto Modo de supervisión Consulte P3.8.2 P3.8.6 1436 Límite de supervisión Consulte P3.8.3 P3.8.7 -50.00 50.00 Varía 40.00 1437 Límite de histéresis Consulte P3.8.4 P3.8.8...
Página 165: Grupo 3.9: Protecciones
Fallo de comunica- Consulte P3.9.1.2. P3.9.1.7 ción en ranura P3.9.1.8 Fallo de termistor Consulte P3.9.1.2. P3.9.1.9 Fallo prellenado PID Consulte P3.9.1.2. Respuesta frente al Consulte P3.9.1.2. P3.9.1.10 fallo de supervisión de PID 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 166 VACON · 166 MENÚ PARÁMETROS Tabla 63: Ajustes de protecciones generales Índice Parámetro Mín. Máx. Unidad Descripción defecto Respuesta frente a Consulte P3.9.1.2. P3.9.1.11 fallo de supervisión de PID externo Consulte P3.9.1.2. Este fallo solo se P3.9.1.12 Fallo a tierra...
Página 167 Constante de tiempo Varía estado térmico calcu- térmico del motor lado alcanza el 63% de su valor final. P3.9.2.5 Capacidad de carga térmica del motor 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 168 VACON · 168 MENÚ PARÁMETROS Tabla 65: Ajustes de protección contra bloqueo del motor Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = Sin acción 1 = Alarma Fallo motor blo- 2 = Fallo (paro de P3.9.3.1 queado acuerdo con modo de...
Página 169 P3.9.4.4 Es el tiempo máximo Protección contra permitido para el baja carga: límite de 2.00 600.00 20.00 estado de baja carga. tiempo 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 170 VACON · 170 MENÚ PARÁMETROS Tabla 67: Ajustes de la función de paro rápido Índice Parámetro Mín. Máx. Unidad Descripción defecto Cómo se para el con- vertidor si la función de paro rápido se activa desde la entrada digital (DI) o el Fieldbus.
Página 171 E). El límite de tempera- tura para una alarma. NOTA! P3.9.6.2 Límite alarma 1 -30.0 200.0 °C 120.0 Solo se comparan las entradas que están establecidas con el parámetro P3.9.6.1. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 172 VACON · 172 MENÚ PARÁMETROS Tabla 68: Ajustes de fallo de entrada de temperatura 1 Índice Parámetro Mín. Máx. Unidad Descripción defecto El límite de tempera- tura para una alarma. NOTA! P3.9.6.3 Fallo límite 1 -30.0 200.0 °C 120.0 Solo se comparan las entradas que están...
Página 173 E). El límite de tempera- tura para una alarma. NOTA! P3.9.6.6 Límite alarma 2 -30.0 200.0 °C 120.0 Solo se comparan las entradas que están establecidas con el parámetro P3.9.6.5. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 174 VACON · 174 MENÚ PARÁMETROS Tabla 69: Ajustes de fallo de entrada de temperatura 2 Índice Parámetro Mín. Máx. Unidad Descripción defecto El límite de tempera- tura para una alarma. NOTA! P3.9.6.7 Fallo límite 2 -30.0 200.0 °C 120.0 Solo se comparan las entradas que están...
Página 175 Activación de fallo DigIN OPEN = Sin acción P3.9.10.1 definido por el usua- ranura 15524 CERRADO = Fallo acti- rio 2 vado P3.9.10.2 Consulte P3.9.9.2 Respuesta al fallo de 15526 usuario 2 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 176: Grupo 3.10: Reset Automático
VACON · 176 MENÚ PARÁMETROS 5.10 GRUPO 3.10: RESET AUTOMÁTICO Tabla 72: Ajustes de Reset automático Índice Parámetro Mín. Máx. Unidad Descripción defecto P3.10.1 0 = Deshabilitado Reset automático 1 = Habilitado La selección del modo de marcha para el Reset automático.
Página 177 Reset automático: P3.10.14 Fallo supervisión PID 0 = No 1 = Sí ¿Se permite el Reset automático? Reset automático: P3.10.15 Fallo supervisión PID externo 0 = No 1 = Sí 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 178: Grupo 3.11: Ajustes De La Aplicación
VACON · 178 MENÚ PARÁMETROS 5.11 GRUPO 3.11: AJUSTES DE LA APLICACIÓN Tabla 73: Ajustes de la aplicación Índice Parámetro Mín. Máx. Unidad Descripción defecto La contraseña del P3.11.1 Contraseña 9999 1806 administrador. 0 = Celsius 1 = Fahrenheit El sistema muestra P3.11.2...
Página 179: Grupo 3.12: Funciones De Temporizador
00:00:00 23:59:59 00:00:00 1469 hh:mm: Consulte el intervalo 1. P3.12.2.2 Tiempo desconexión 00:00:00 23:59:59 00:00:00 1470 P3.12.2.3 Días 1471 Consulte el intervalo 1. P3.12.2.4 Asignar a canal 1473 Consulte el intervalo 1. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 180 VACON · 180 MENÚ PARÁMETROS Tabla 76: Intervalo 3 Índice Parámetro Mín. Máx. Unidad Descripción defecto hh:mm: Consulte el intervalo 1. P3.12.3.1 Tiempo conexión 00:00:00 23:59:59 00:00:00 1474 hh:mm: Consulte el intervalo 1. P3.12.3.2 Tiempo desconexión 00:00:00 23:59:59 00:00:00 1475 P3.12.3.3...
Página 181 Tabla 80: Temporizador 2 Índice Parámetro Mín. Máx. Unidad Descripción defecto Consulte Temporizador P3.12.7.1 Duración 72000 1491 DigIN Consulte Temporizador P3.12.7.2 Temporizador 2 ranura Consulte Temporizador P3.12.7.3 Asignar a canal 1492 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 182 VACON · 182 MENÚ PARÁMETROS Tabla 81: Temporizador 3 Índice Parámetro Mín. Máx. Unidad Descripción defecto Consulte Temporizador P3.12.8.1 Duración 72000 1493 DigIN Consulte Temporizador P3.12.8.2 Temporizador 3 ranura Consulte Temporizador P3.12.8.3 Asignar a canal 1494 TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205...
Página 183: Grupo 3.13: Controlador Pid
Unidad máxima de Consulte el caso ante- P3.13.1.6 Varía Varía Varía 1034 proceso rior. La cantidad de decima- Decimales unidad P3.13.1.7 1035 les del valor de la uni- proceso dad de proceso. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 184 VACON · 184 MENÚ PARÁMETROS Tabla 82: Ajustes básicos del controlador PID Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = Normal (Valor actual < Referencia < Aumento de salida P3.13.1.8 Inversión del error PID) 1 = Invertido (Valor actual < Referencia ->...
Página 185 Varía Varía ranura 1046 TRUE = Refuerzo DigIN Selección de refe- FALSE = Referencia 1 P3.13.2.5 Varía Varía ranura 1047 rencia de PID TRUE = Referencia 2 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 186 VACON · 186 MENÚ PARÁMETROS Tabla 83: Ajustes de referencia Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = No usado 1 = Referencia panel 1 2 = Referencia panel 2 3 = AI1 4 = AI2 5 = EA3...
Página 187 1078 cia 2 * = La selección de la aplicación con el parámetro P1.2 Aplicación proporciona el valor por defecto. Consulte los valores por defecto en el capítulo 11 Apéndice 1. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 188: Descripción
VACON · 188 MENÚ PARÁMETROS Tabla 84: Ajustes de valor actual Índice Parámetro Mín. Máx. Unidad Descripción defecto 1 = Solo se utiliza la fuente 1 2 = SQRT (Fuente 1); (Flujo=Constante x SQRT(presión)) 3 = SQRT (Fuente 1 -...
Página 189 23 = Block Out.3 24 = Block Out.4 25 = Block Out.5 26 = Block Out.6 27 = Block Out.7 28 = Block Out.8 29 = Block Out.9 30 = Block Out.10 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 190 VACON · 190 MENÚ PARÁMETROS Tabla 84: Ajustes de valor actual Índice Parámetro Mín. Máx. Unidad Descripción defecto Las entradas analógicas (AI) y las ProcessDataIn se administran como porcentajes (0,00-100,00 %) y se ajustan a escala en función de los valores mínimo y máximo de...
Página 191 Consulte P3.13.3.6 P3.13.4.6 valor actual posterior 1064 Mínimo valor actual Consulte P3.13.3.7 P3.13.4.7 -200.00 200.00 0.00 1065 posterior 2 Máximo valor actual Consulte M3.13.3.8 P3.13.4.8 -200.00 200.00 100.00 1066 posterior 2 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 192 VACON · 192 MENÚ PARÁMETROS Tabla 86: Ajustes de la Función dormir Índice Parámetro Mín. Máx. Unidad Descripción defecto El convertidor pasa al modo dormir cuando la P3.13.5.1 frecuencia de salida se Frecuencia de dor- mantiene por debajo de 0.00 320.00...
Página 193 0 = Sin acción 1 = Alarma Respuesta frente al 2 = Fallo (paro de P3.13.6.5 fallo de supervisión acuerdo con modo de de PID paro) 3 = Fallo (paro libre) 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 194 VACON · 194 MENÚ PARÁMETROS Tabla 88: Parámetros de compensación por pérdida de presión Índice Parámetro Mín. Máx. Unidad Descripción defecto Habilita la compensa- ción por pérdida de P3.13.7.1 presión en la referen- cia 1. Habilitar referencia 1 1189 0 = Deshabilitado 1 = Habilitado El valor añadido pro-...
Página 195 0 = Sin acción 1 = Alarma Respuesta frente a 2 = Fallo (paro de P3.13.8.5 fallo de Prellenado acuerdo con modo de paro) 3 = Fallo (paro libre) 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 196 VACON · 196 MENÚ PARÁMETROS Tabla 90: Parámetros de supervisión de presión de entrada Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = Deshabilitado 1 = Habilitado P3.13.9.1 Habilitar supervisión 1685 Habilita la supervisión de la presión de entrada. La fuente de la señal de la medición de la...
Página 197 El valor de monitor para la señal estable- cida de supervisión de V3.13.9.11 Presión de entrada Varía Varía Varía Varía 1695 la presión de entrada. Valor de ajuste de escala indicado en P3.13.9.4. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 198 VACON · 198 MENÚ PARÁMETROS Tabla 91: Parámetros de protección congelación Unida Índice Parámetro Mín. Máx. Descripción defecto Protección congela- P3.13.10.1 1704 0 = Deshabilitado ción 1 = Habilitado 0 = Entrada de tempe- ratura 1 (-50..200 C) 1 = Entrada de tempe- ratura 2 (-50..200 C)
Página 199 El valor de monitor de la señal de tempera- Monitorización tem- tura medida en la fun- V3.13.10.7 Varía Varía °C/°F 1711 peratura congelación ción de protección con- gelación. Valor de ajuste de escala: 0.1. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 200: Grupo 3.14: Controlador Pid Externo
VACON · 200 MENÚ PARÁMETROS 5.14 GRUPO 3.14: CONTROLADOR PID EXTERNO Tabla 92: Ajustes básicos del controlador PID externo Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = Deshabilitado P3.14.1.1 Habilitar PID externo 1630 1 = Habilitado FALSE = PID2 en modo de paro TRUE = regulación de...
Página 201 25 = Block Out.3 26 = Block Out.4 27 = Block Out.5 28 = Block Out.6 29 = Block Out.7 30 = Block Out.8 31 = Block Out.9 32 = Block Out.10 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 202 Mín. Máx. Unidad Descripción defecto Las entradas analógicas (AI) y las ProcessDataIn se tratan como porcen- tajes (0,00-100,00 %) y se ajustan a escala en función de la referencia mínima y máxima. NOTA! Selección de refe- P3.14.2.5 1643 Las señales de Process...
Página 203 Si no se alcanza el valor de objetivo en P3.14.4.4 Retraso 30000 1662 este tiempo, se mues- tra un fallo o una alarma. Respuesta frente a Consulte P3.9.1.11. P3.14.4.5 fallo de supervisión de PID externo 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 204: Grupo 3.15: Multibomba
VACON · 204 MENÚ PARÁMETROS 5.15 GRUPO 3.15: MULTIBOMBA Tabla 96: Parámetros de MultiBomba Índice Parámetro Mín. Máx. Unidad Descripción defecto La cantidad de motores (o bombas o ventilado- P3.15.1 Número de motores 1001 res) que hay en el sis- tema MultiBomba.
Página 205: True = Activo
TRUE = Activo DigIN Enclavamiento del P3.15.15 Varía Varía ranura FALSE = No activo motor 6 TRUE = Activo Supervisión de Consulte más abajo los parámetros de supervisión de sobrepresión. M3.15.16 sobrepresión 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 206: Grupo 3.16: Contadores De Mantenimiento
VACON · 206 MENÚ PARÁMETROS Tabla 97: Parámetros de supervisión de sobrepresión Índice Parámetro Mín. Máx. Unidad Descripción defecto P3.15.16.1 Habilitar supervisión 0 = Deshabilitado 1698 de sobrepresión 1 = Habilitado Establezca aquí el nivel Nivel de alarma de P3.13.1.
Página 207: Grupo 3.17: Modo Anti-Incendio
La frecuencia utilizada cuando el modo Anti- P3.17.3 Frecuencia 8.00 P3.3.1.2 50.00 1598 -Incendio está acti- vado. P3.17.4 DigIN FALSE = Anti-Incendio Activar contactor ranura 1596 abierto activo TRUE = Sin acción 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 208 VACON · 208 MENÚ PARÁMETROS Tabla 99: Parámetros del modo Anti-Incendio Índice Parámetro Mín. Máx. Unidad Descripción defecto P3.17.5 DigIN FALSE = Sin acción Activar contactor ranura 1619 CERRADO TRUE = Anti-Incendio activo La orden de inversión del sentido de giro en el modo Anti-Incendio.
Página 209: Grupo 3.18: Parámetros De Caldeo Del Motor
Caldeo de motor P3.18.4 Varía Varía ranura 1044 P3.18.1 está estable- activo cido en 2. Cuando el valor de P3.18.1 es 2, también puede conec- tar canales de tiempo a este parámetro. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 210 VACON · 210 MENÚ PARÁMETROS Tabla 100: Parámetros de caldeo del motor Índice Parámetro Mín. Máx. Unidad Descripción defecto La selección de la medición de la tempe- ratura del motor. 0 = No usado 1 = Entrada de tempe- ratura 1...
Página 211: Grupo 3.20: Freno Mecánico
2. 0 = Sin acción 1 = Alarma P3.20.7 Respuesta fallo freno 1316 2 = Fallo (paro de acuerdo con modo de paro) 3 = Fallo (paro libre) 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 212 VACON · 212 MENÚ PARÁMETROS Tabla 101: Parámetros de freno mecánico Índice Parámetro Mín. Máx. Unidad Descripción defecto Conecte esta señal de entrada al contacto P3.20.8 DigIN auxiliar del freno Supervisión freno ranura 1210 mecánico. Si no se cie- rra el contacto durante el tiempo establecido, se muestra un fallo.
Página 213: Grupo 3.21: Control De Bomba
0.00 50.00 45.00 1719 de AutoLimpieza. El tiempo de funciona- P3.21.1.7 miento para la fre- Tiempo frecuencia 0.00 320.00 0.00 1720 cuencia de sentido inversa inverso en el ciclo de AutoLimpieza. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 214 VACON · 214 MENÚ PARÁMETROS Tabla 102: Parámetros de autolimpieza Índice Parámetro Mín. Máx. Unidad Descripción defecto P3.21.1.8 El tiempo de acelera- ción del motor cuando Tiempo aceleración 300.0 1721 la AutoLimpieza está activa. P3.21.1.9 El tiempo de decelera- ción del motor cuando Tiempo deceleración...
Página 215 P3.21.2.3 Nivel paro jockey 0.00 100.00 0.00 1676 PID sale del modo dor- mir. NOTA! Este parámetro se utiliza solo si P3.21.2.1 = 2 Dormir (por nivel). 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 216 VACON · 216 MENÚ PARÁMETROS Tabla 104: Parámetros de la bomba de cebado Índice Parámetro Mín. Máx. Unidad Descripción defecto P3.21.3.1 0 = Deshabilitado Función de cebado 1677 1 = Habilitado Proporciona el P3.21.3.2 momento en que la bomba de cebado se Tiempo de cebado 320.00...
Página 217: Menú Diagnóstico
Para ver los detalles de un fallo, vaya al historial de fallos, busque el fallo y presione OK. CONTADORES TOTALES Si lee un valor de contador por medio del Fieldbus, consulte el capítulo 9.19 Contadores de total y reseteables. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 218 VACON · 218 MENÚ DIAGNÓSTICO Tabla 105: El total de parámetros de contador en el menú de diagnóstico Índice Parámetro Mín. Máx. Unidad Descripción defecto La cantidad de energía que se toma de la red de alimentación. El contador no se puede resetear.
Página 219: Contadordisparos
V4.4.15 Contador nº marchas 2295 marcha la unidad de potencia. CONTADORDISPAROS Si lee un valor del contador por medio del Fieldbus, consulte el capítulo 9.19 Contadores de total y reseteables. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 220: Reset Del Contador
VACON · 220 MENÚ DIAGNÓSTICO Tabla 106: Los parámetros del contador reseteable en el menú de diagnóstico Índice Parámetro Mín. Máx. Unidad Descripción defecto Este contador se puede resetear. En el panel de texto: la unidad de energía más alta que se indica en la pantalla es MW.
Página 221: Información De Software
Nombre de aplica- El nombre de la aplica- V4.6.5 ción (panel gráfico) ción El código de la aplica- V4.6.6 ID de la aplicación ción V4.6.7 Versión de aplicación 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 222: Menú I/O Y Hardware
VACON · 222 MENÚ I/O Y HARDWARE MENÚ I/O Y HARDWARE En este menú, hay diversos ajustes relacionados con las opciones. Los valores de este menú están sin procesar, es decir, la aplicación no ha ajustado su escala. I/O ESTÁNDAR En el menú...
Página 223 V5.1.9 rruptor DIP en la tar- analógica 2 (AI2) jeta de control. 1 = 0...20mA 3 = 0...10 V Estado de la señal de V5.1.10 Entrada analógica 2 0.00 entrada analógica 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 224: Ranuras De Las Placas Opcionales
VACON · 224 MENÚ I/O Y HARDWARE Tabla 108: Los parámetros de I/O estándar en el menú I/O y hardware Índice Parámetro Mín. Máx. Unidad Descripción defecto Muestra el modo que se establece para la señal de entrada ana- lógica. La selección se...
Página 225: Reloj En Tiempo Real
último domingo de P5.5.5 Horario de verano 2204 octubre. 3 = EE. UU.: comienza el segundo domingo de marzo y finaliza el pri- mer domingo de noviembre 4 = Rusia (perma- nente). 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 226: Ajustes De La Unidad De Potencia
VACON · 226 MENÚ I/O Y HARDWARE AJUSTES DE LA UNIDAD DE POTENCIA En este menú, puede cambiar los ajustes del ventilador, el chopper de frenado y el filtro sinusoidal. El ventilador funciona en modo optimizado o en el modo siempre activo. En el modo optimizado, la lógica interna del convertidor recibe datos sobre la temperatura y controla la...
Página 227 En el menú I/O y hardware están los parámetros relacionados con las tarjetas del Fieldbus. En el manual relacionado con el Fieldbus, puede consultar las instrucciones acerca del uso de estos parámetros. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 228 VACON · 228 MENÚ I/O Y HARDWARE Nivel de sub- Nivel de submenú 2 Nivel de submenú 3 Nivel de submenú 4 menú 1 RS-485 Ajustes comunes Protocolo Modbus RTU MSTP BacNet RS-485 Modbus RTU Parámetros Dirección de esclavo Velocidad transmisión...
Página 229 Velocidad transmisión Autobauding Dirección MAC Número de instancia Tiempo de espera de comunica- ción Control Estado protocolo FB Estado de comunicación Número instancia actual Código de fallo Control Word Status word 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 230 VACON · 230 MENÚ I/O Y HARDWARE Nivel de sub- Nivel de submenú 2 Nivel de submenú 3 Nivel de submenú 4 menú 1 Ethernet Ajustes comunes Modo de dirección IP IP fija Dirección IP Máscara de subred Puerta de enlace por defecto Dirección IP...
Página 231 Abrir formato de aviso Abrir recursos de aviso Abrir otros avisos Cerrar avisos Cerrar formato aviso Cerrar otros avisos Tiempo espera conexión Estado de comunicación Control Word Status Word Estado protocolo FB 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 232 VACON · 232 MENÚ I/O Y HARDWARE Nivel de sub- Nivel de submenú 2 Nivel de submenú 3 Nivel de submenú 4 menú 1 Ethernet Profinet IO Parámetros Protocolo en uso Tiempo de espera de comunica- ción Control Estado protocolo FB Com.
Página 233: Ajustes De Usuario, Favoritos Y Menús De Nivel De Usuario
Consulte la tabla 8.1.1 Copia seguridad M6.5 Copia seguridad pará- parámetros metros. Comparación de M6.6 parámetros Proporcione un nom- Nombre de converti- P6.7 bre al convertidor si lo considera necesario. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 234: Copia Seguridad Parámetros
VACON · 234 AJUSTES DE USUARIO, FAVORITOS Y MENÚS DE NIVEL DE USUARIO 8.1.1 COPIA SEGURIDAD PARÁMETROS Tabla 114: Los parámetros de copia de seguridad de parámetros del menú de ajustes de usuario Índice Parámetro Mín. Máx. Unidad Descripción defecto Restaura los valores de los parámetros por...
Página 235: Adición De Un Elemento A Favoritos
Los pasos ya han terminado. Para continuar, lea las instrucciones de la pantalla. STOP READY Motor Nom Freq was added to favourites. Press OK to continue. ELIMINACIÓN DE UN ELEMENTO DE FAVORITOS Vaya a Favoritos. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 236: Niveles De Usuario
VACON · 236 AJUSTES DE USUARIO, FAVORITOS Y MENÚS DE NIVEL DE USUARIO Busque el elemento que desea quitar. Presione el READY botón OK. STOP Favourites Motor Nom Freq 50.00 Hz Seleccione Quitar de favoritos. READY STOP Motor Nom Freq...
Página 237: Cambio Del Código De Acceso De Los Niveles De Usuario
Vaya a Nivel de usuario. Vaya al código de acceso del elemento y presione el botón de flecha a la derecha. READY ALARM Keypad STOP Main Menu ID:2362 P8.2 User level Normal Access code 00000 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 238 VACON · 238 AJUSTES DE USUARIO, FAVORITOS Y MENÚS DE NIVEL DE USUARIO Para cambiar los dígitos del código de acceso, READY ALARM utilice todos los botones de flecha. STOP Access code ID:2362 P8.2 00000 Min:0 Max:9 Acepte el cambio con el botón OK.
Página 239: Descripciones De Parámetros
En este capítulo, encontrará datos sobre los parámetros más especiales de la aplicación. Para la mayoría de los parámetros de la aplicación Vacon 100, es suficiente una descripción básica. Estas descripciones básicas se encuentran en las tablas de parámetros del capítulo 5 Menú...
Página 240 VACON · 240 DESCRIPCIONES DE PARÁMETROS P3.1.2.1 MODO DE CONTROL (ID 600) Número de Nombre de selección Descripción selección La referencia de frecuencia del convertidor está establecida Control frecuencia (lazo en la frecuencia de salida sin compensación de desliza- abierto) miento.
Página 241 órdenes del proceso. Si el motor gira cuando lo conecte, el convertidor detecta la velocidad del motor con la función de arranque en vuelo. Luego, el convertidor aumenta la velocidad del motor para que coincida con las órdenes del proceso. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 242: Alimentación Eléctrica
Si el motor posee una frecuencia nominal de 50 Hz, el motor está cargado con la carga nominal (100 % de par) y la caída de carga está establecida en el 10 %, la frecuencia de salida puede disminuir 5 Hz respecto de la referencia de frecuencia.
Página 243 Imanes permanentes. Si establece un motor Inducción como tipo de motor, el valor se establece automáticamente en el 100 % y no se puede cambiar. Cuando se cambia el valor de P3.1.2.2 (Tipo de motor) por Imanes permanentes, los parámetros P3.1.4.2 (Frecuencia punto desexcitación) y P3.1.4.3 (Voltaje punto desexcitación)
Página 244 VACON · 244 DESCRIPCIONES DE PARÁMETROS La tensión nominal del motor de imanes permanentes coincide con la tensión de fuerza contraelectromotriz del motor a la frecuencia nominal. Sin embargo, en el motor de otro fabricante, puede ser igual a, por ejemplo, la tensión del estátor a la carga nominal.
Página 245: Por Defecto: Tensión Nominal Del Motor
Punto de desexcitación Por defecto: del motor Tensión nominal del motor Lineal Por defecto: Cuadrática Frecuencia nominal del motor f[Hz] ID602 Imag. 23: Cambio lineal y cuadrático de la tensión del motor 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 246 VACON · 246 DESCRIPCIONES DE PARÁMETROS U[V] ID603 Por defecto: Punto de desexcitación Tensión nominal del motor del motor ID605 Por defecto: ID606 Frecuencia nominal del motor f[Hz] ID602 ID604 Imag. 24: La curva U/f programable Cuando el tipo de motor del parámetro tenga el valor Imanes permanentes (Motor de imán permanente), este parámetro se establece automáticamente en el valor Lineal.
Página 247: Función De Arranque I/F
Con un motor de alta potencia, la resistencia es baja y no es fácil cambiar la curva U/f. La función de arranque I/f también puede proporcionar el par suficiente al motor en el arranque. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 248: Intensidad Arranque I/F
VACON · 248 DESCRIPCIONES DE PARÁMETROS Frecuencia de salida Intensidad arranque I/f Intensidad del motor Frecuencia arranque I/f Tiempo [s] Imag. 25: Los parámetros de arranque I/f P3.1.4.12.1 ARRANQUE I/F (ID 534) Cuando se activa la función de arranque I/f, el convertidor comienza a funcionar en el modo de control de intensidad.
Página 249: Configuración De Marcha/Paro
Las órdenes de marcha y paro provienen de los botones del panel. El sentido del giro se establece con el parámetro P3.3.1.9 Sentido panel. LUGAR DE CONTROL REMOTO (FIELDBUS) Las órdenes de marcha, paro e inversión se ejecutan desde el Fieldbus. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 250 VACON · 250 DESCRIPCIONES DE PARÁMETROS P3.2.5 TIPO DE PARO (ID 506) Tabla 116: Número de Nombre de selección Descripción selección El motor se detiene por su propia inercia. Cuando se propor- Libre ciona la orden de paro, el control del convertidor se detiene y la intensidad del convertidor llega a 0.
Página 251 Imag. 27: El diagrama de bloques de la lógica de marcha/paro de I/O lugar A Número de Nombre de selección Descripción selección Las funciones se activan cuando los contactos están cerra- dos. SC1 = Marcha directa SC2 = Inversa 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 252 VACON · 252 DESCRIPCIONES DE PARÁMETROS Frecuencia de salida Frecuencia establecida 0 Hz Frecuencia establecida INV Permiso de marcha Señal de control 1 Señal de control 2 Botón de marcha del panel Botón de paro del panel 10 11 12 13 Imag.
Página 253 0. Configure la inverso. señal de permiso de marcha con el 10. SC2 se desactiva y hace que la parámetro 3.5.1.15. frecuencia suministrada caiga hasta 0. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 254 VACON · 254 DESCRIPCIONES DE PARÁMETROS Número de Nombre de selección Descripción selección Utilice esta función para evitar una puesta en marcha acci- dental. Para poder poner en marcha el motor de nuevo, debe SC1 = Directo (flanco) abrir el contacto de marcha/paro.
Página 255 TRUE, lo que provoca que 5. SC2 se activa, pero el motor no se pone la frecuencia aumente hacia la en marcha porque SC1 está inactiva. frecuencia establecida porque SC1 sigue estando activa. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 256 VACON · 256 DESCRIPCIONES DE PARÁMETROS 9. Se presiona el botón STOP en el panel y 11. El convertidor se para de nuevo con el la frecuencia suministrada al motor cae botón STOP del panel. hasta 0. (Esta señal solo funciona si el 12.
Página 257: Referencias
La velocidad del motor cambia para que coincida con la carga real en el eje del motor. P3.3.2.7 (Límite frecuencia control par) controla el límite de velocidad del motor. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 258: Referencia Mínima Del Par
VACON · 258 DESCRIPCIONES DE PARÁMETROS M Referencia de par FILTRO PUNTO M Referencia de par final MUERTO escala ENTRADA Fuente referencia par ENTRADA Seleccionar Mín. ref. par MÍN ENTRADA Seleccionar LÍMITE SALIDA ENTRADA0 MÁX No usado Máx. ref. par ENTRADA1 Ref.
Página 259: Frecuencias Fijas
FRECUENCIAS FIJAS Puede utilizar la función de frecuencias fijas en los procesos en los que sea necesaria más de una referencia de frecuencia fija. También hay ocho referencias de frecuencias fijas 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 260: Valor 0 Seleccionado Para El Parámetro P3.3.3
VACON · 260 DESCRIPCIONES DE PARÁMETROS disponibles. Puede seleccionar una referencia de frecuencia fija con las señales de entrada digital P3.3.3.10, P3.3.3.11 y P3.3.3.12. P3.3.3.1 MODO FRECUENCIAS FIJAS (ID 182) Con este parámetro, puede establecer la lógica que se selecciona para utilizar en una de las frecuencias fijas.
Página 261: Valor 1 Seleccionado Para El Parámetro P3.3.3
VALOR 1 SELECCIONADO PARA EL PARÁMETRO P3.3.3.1: Puede utilizar las frecuencias fijas 1 a 3 con diferentes juegos de entradas digitales activas. El número de entradas activas indica cuál se utiliza. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 262: Parámetros De Potenciómetro Motorizado
VACON · 262 DESCRIPCIONES DE PARÁMETROS Tabla 118: La selección de frecuencias fijas cuando P3.3.3.1 = Número de entradas Señal de entrada digital activada Referencia de frecuencia activada Selector2 Frec.Fijas Selector1 Frec.Fijas Selector0 Frec.Fijas (P3.3.3.12) (P3.3.3.11) (P3.3.3.10) Frecuencia fija 0 Solo si Frecuencia fija 0 está...
Página 263: Tiempo De Rampa Del Potenciómetro Motorizado
Este parámetro define la lógica para resetear la referencia de frecuencia del potenciómetro motorizado. Hay tres opciones en la función de Reset: sin Reset, Reset cuando el convertidor se para o Reset cuando el convertidor se apaga. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 264: Parámetros Del Joystick
VACON · 264 DESCRIPCIONES DE PARÁMETROS Número de Nombre de selección Descripción selección La última referencia de frecuencia del potenciómetro moto- No se puede resetear rizado se mantiene en el estado de paro y se almacena en la memoria en caso de desconexión.
Página 265: Parámetros De Velocidad Jogging
Puede utilizar esta función, por ejemplo, para controlar el proceso lentamente a un estado o posición especial durante el mantenimiento. No tiene que cambiar el lugar de control u otros parámetros. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 266: Referencia Jogging
VACON · 266 DESCRIPCIONES DE PARÁMETROS Solo es posible activar la función de velocidad jogging cuando el convertidor está en estado de paro. Se pueden utilizar dos referencias de frecuencia bidireccionales. La función de velocidad jogging se puede activar desde el fieldbus o mediante las señales de entrada digital.
Página 267: Configuración De Rampas Y Frenos
Si el valor se establece entre 1,0 % y 100,0 %, se produce una rampa de aceleración o deceleración en forma de S. Utilice esta función para reducir la erosión mecánica de las piezas y los picos de intensidad cuando se cambia la referencia.
Página 268: Programación De Entradas Analógicas Y Digitales
VACON · 268 DESCRIPCIONES DE PARÁMETROS [Hz] ID103, ID104 ID500 ID500 Imag. 40: La curva de aceleración/deceleración (en forma de S) P3.4.5.1 FRENADO POR FLUJO (ID 520) Como alternativa al freno CC, puede utilizar el frenado por flujo. El frenado por flujo aumenta la capacidad de frenado en los casos en los que no se necesitan resistencias de frenado adicionales.
Página 269: Programación De Las Entradas Digitales
M3.5.1. Para proporcionar una entrada digital a una función, establezca un valor para el parámetro correcto. La lista de funciones aplicables se muestra en la tabla Tabla 50 Ajustes de entrada digital. Ejemplo 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 270: Digital Inputs
VACON · 270 DESCRIPCIONES DE PARÁMETROS READY STOP Digital Inputs ID:405 P3.5.1.11 Ext Fault Close DigINSlotA.3 Ext Fault Open DigINSlot0.2 Fault Reset Close DigINSlotA.6 Imag. 42: El menú Entradas digitales en la pantalla gráfica A. La pantalla gráfica C. El valor del parámetro, es decir, la B.
Página 271: Programación En La Pantalla Gráfica
Seleccione un parámetro. Para ir al modo Editar, presione el botón de flecha a la derecha. STOP READY Digital inputs ID:405 P3.5.1.11 Ext Fault Close DigINSlotA3 Ext Fault Open DigINSlot0.2 Fault Reset Close DigINSlotA6 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 272 VACON · 272 DESCRIPCIONES DE PARÁMETROS En el modo de edición, el valor de ranura DigIN READY ranuraA está subrayado y parpadea. Si dispone de STOP más entradas digitales en su I/O, por ejemplo, Ext Fault Close gracias a tarjetas opcionales insertadas en las ID:405 P3.5.1.11...
Página 273: Programación En La Pantalla De Texto
La letra D deja de parpadear. Pulse tres veces el botón de flecha arriba para cambiar el terminal al 6. Acepte el cambio con el botón OK. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 274: Analog Input
VACON · 274 DESCRIPCIONES DE PARÁMETROS Si la entrada digital 6 (DI6) ya se está utilizando para otra función, un mensaje se desplazará por la pantalla. Cambie una de estas opciones. Después de los pasos, una señal digital a la entrada digital 6 (DI6) controla la función Fallo externo cerrado.
Página 275 AI ranura A.1 gica 1 (AI1) Para cambiar la entrada de AI1 a, por ejemplo, la entrada analógica en la tarjeta opcional de la ranura C, siga estas instrucciones. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 276: Programación De Entradas Analógicas En La Pantalla Gráfica
VACON · 276 DESCRIPCIONES DE PARÁMETROS PROGRAMACIÓN DE ENTRADAS ANALÓGICAS EN LA PANTALLA GRÁFICA Seleccione el parámetro y presione el botón de flecha a la derecha. STOP READY Analogue Input 1 ID:377 P3.5.2.1.1 AI1 Signal Sel AnIN SlotA.1 AI1 Filter Time 0.10s...
Página 277 VACON · 277 En el modo de edición, la letra A parpadea. Presione el botón de flecha arriba para cambiar el valor a C. Acepte el cambio con el botón OK. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 278: Descripciones De Las Fuentes De Señal
# = 2: Entrada analógica = 20 % de la potencia de la señal # = 3: Entrada analógica = 30 % de la potencia de la señal, etc. # = 10: Entrada analógica = 100 % de la potencia de la señal Ranura A.nº...
Página 279: Funciones Por Defecto De Las Entradas Programables
P3.5.1.16 MARCHA CON ENCLAVAMIENTO 1 (ID 1041) P3.5.1.17 MARCHA CON ENCLAVAMIENTO 2 (ID 1042) Si hay activo un enclavamiento, el convertidor no se puede poner en marcha. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 280: Entradas Analógicas
Los valores de los parámetros se almacenan en el conjunto 1 y el conjunto 2 por los parámetros B6.5.4 Guardar en juego 1 y B6.5.4 Guardar en juego 2. Estos parámetros se pueden utilizar desde el panel o la herramienta de PC Vacon Live. P3.5.1.50 (P3.9.9.1) ACTIVACIÓN DE FALLO 1 DE USUARIO (ID 15523) Utilice este parámetro para establecer la señal de entrada digital que activa Fallo 1 de...
Página 281 El rango de señal de entrada analógica es 0…10 V o 0…20 mA 0...10V / 0...20mA (los ajustes del interruptor DIP en la tarjeta de control indi- can cuál es). La señal de entrada es 0...100 %. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 282 El rango de señal de entrada analógica es 2…10 V o 4…20 mA 2...10V / 4...20mA (los ajustes del interruptor DIP en la tarjeta de control indi- can cuál es). La señal de entrada es 20...100 %. Referencia de frecuencia [Hz] Frecuencia máxima Señal de...
Página 283 Sin inversión. El valor 0 % de la señal de entrada analógica se corresponde con la referencia de frecuencia mínima. El Normal valor 100 % de la señal de entrada analógica se corresponde con la referencia de frecuencia máxima. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 284 Inversión de señal. El valor 0 % de la señal de entrada analó- gica se corresponde con la referencia de frecuencia máxima. Invertido El valor 100 % de la señal de entrada analógica se corres- ponde con la referencia de frecuencia mínima. Referencia de frecuencia [Hz] Frecuencia máxima...
Página 285: Salidas Digitales
Prellenado de PID activo La función de prellenado del controlador PID está activada. Supervisión Valor Actual de PID El valor actual del controlador PID no está en los límites de supervisión. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 286 VACON · 286 DESCRIPCIONES DE PARÁMETROS Tabla 120: Las señales de salida a través de salida de relé (RO1) estándar Número de Nombre de selección Descripción selección Supervisión Valor Actual de PID El valor actual del controlador PID externo no está en los externo límites de supervisión.
Página 287: Salidas Analógicas
P3.5.4.1.1. FUNCIÓN SALIDA ANALÓGICA 1 (AO1) (ID 10050) El contenido de la señal de salida analógica 1 se especifica con este parámetro. El ajuste de la escala de la señal de salida analógica depende de la señal. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 288: Descripción
La intensidad de salida del convertidor de 0 a intensidad nominal del motor. Par del motor El par de motor real de 0 al par nominal del motor (100 %). Potencia del motor La potencia real del motor de 0 a la potencia nominal del motor (100 %).
Página 289 Nombre de selección Descripción selección Process Data In 8 Process Data In 8: 0…10000 (se corresponde con 0…100,00 Block Out.1 La salida de bloque programable 1: 0…10000 (se corres- ponde con 0…100,00 %). Consulte el menú de parámetros M3.19 Programador de lógicas.
Página 290: Frecuencias Prohibidas
VACON · 290 DESCRIPCIONES DE PARÁMETROS Hz. Luego, la frecuencia de salida del convertidor cambia entre 10 y 40 Hz, y la señal de la salida analógica cambia entre 0 y 20 mA. Señal de salida analógica [%] 100% 20 mA...
Página 291 Frecuencia de salida [Hz] Límite alto Factor tiempo de rampa = 0.3 Factor tiempo de rampa = 2.5 Límite bajo Tiempo [s] Imag. 54: El factor de tiempo de rampa del parámetro 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 292: Supervisiones
Capítulo 3 Interfaces de usuario. NOTA! Si utiliza cables de motor largos (máx. 100 m) junto con convertidores pequeños (≤1,5 kW), la intensidad del motor que mide el convertidor puede ser mucho mayor que la intensidad real del motor. La razón es que hay intensidades capacitivas en el cable del motor.
Página 293 63 % de su valor objetivo. La duración de la constante de tiempo está relacionada con la dimensión del motor. Cuanto más grande sea el motor, más larga será la constante de tiempo. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 294: Intensidad
VACON · 294 DESCRIPCIONES DE PARÁMETROS En motores diferentes, la constante de tiempo térmico del motor es diferente. También cambia entre diferentes fabricantes de motores. El valor por defecto del parámetro varía dependiendo de la dimensión. El tiempo t6 es el tiempo en segundos durante el cual el motor puede funcionar con seguridad a 6 veces la intensidad nominal.
Página 295: Área De Activación
P3.9.3.4 Frecuencia bloqueo. Si la intensidad es mayor que el límite y la frecuencia de salida es inferior al límite, el motor está en un estado de bloqueo. La protección contra bloqueo es un tipo de protección de sobrecorriente. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 296: Protección Contra Baja Carga
DESCRIPCIONES DE PARÁMETROS NOTA! Si utiliza cables de motor largos (máx. 100 m) junto con convertidores pequeños (≤1,5 kW), la intensidad del motor que mide el convertidor puede ser mucho mayor que la intensidad real del motor. La razón es que hay intensidades capacitivas en el cable del motor.
Página 297 NOTA! Si utiliza cables de motor largos (máx. 100 m) junto con convertidores pequeños (≤1,5 kW), la intensidad del motor que mide el convertidor puede ser mucho mayor que la intensidad real del motor. La razón es que hay intensidades capacitivas en el cable del motor.
Página 298 VACON · 298 DESCRIPCIONES DE PARÁMETROS Contador del tiempo de baja carga Área de activación ID716 Fallo/Alarma ID713 Hora Baja carga Sin baja carga Imag. 60: La función de contador de tiempo de baja carga P3.9.5.1 MODO DE PARO RÁPIDO (ID 1276) P3.5.1.2 (P3.5.1.26) ACTIVAR PARO RÁPIDO (ID 1213)
Página 299 PID/PID externo. Puede activar la protección cuando el convertidor se encuentra en el estado MARCHA, o en los estados MARCHA y PARO. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 300 VACON · 300 DESCRIPCIONES DE PARÁMETROS Número de Nombre de selección Descripción selección Protección deshabilitada Protección habilitada en estado La protección solo se habilita cuando el convertidor está en MARCHA el estado MARCHA. Protección habilitada en el La protección está habilitada en ambos estados: MARCHA y estado MARCHA y PARO PARO.
Página 301: Reset Automático
Con el parámetro P3.10.5, puede establecer el número máximo de intentos de reset automático durante el tiempo de intentos establecido en P3.10.4. El tipo de fallo no tiene ningún efecto en el número máximo. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 302: Funciones De Temporizador
VACON · 302 DESCRIPCIONES DE PARÁMETROS Tiempo de Tiempo de Tiempo de espera espera espera ID717 ID717 ID717 Activación de fallo Alarma Reset 1 Reset 2 Reset automático Tiempo Tiempo de intentos ID718 de intentos Fallo activo Número de intentos: (ID759 = 2) Imag.
Página 303: Temporizadores
Desde día: Lunes Hasta día: Viernes TEMPORIZADORES Los temporizadores pueden utilizarse para establecer un canal de tiempo activo durante un periodo con una orden desde una entrada digital o un canal de tiempo. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 304: Activación
VACON · 304 DESCRIPCIONES DE PARÁMETROS Tiempo restante Hora Activación Duración SALIDA Imag. 64: La señal de activación procede de una entrada digital o una entrada digital virtual, como un canal de tiempo. El temporizador inicia la cuenta atrás desde el flanco descendente.
Página 305 P3.12.6.2: Temporizador 1: DigIn ranuraA.1 (el parámetro se encuentra en el menú de entradas digitales). P3.12.6.3: Asignar a canal: Canal de tiempo 1 P3.5.1.1: Señal de control 1 A: Canal de tiempo 1 para la orden de marcha de I/O 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 306: Controlador Pid
VACON · 306 DESCRIPCIONES DE PARÁMETROS Intervalo 1 Días = de lunes a viernes ON = 07:00:00 horas OFF = 17:00:00 horas Señal de control 1A Intervalo 2 Días = sábado y domingo Marcha/Paro Canal de tiempo 1 ON = 09:00:00 horas OFF = 13:00:00 horas Entrada digital 1 Duración de...
Página 307: Valor Actual Estimado
El valor de este parámetro se usa cuando la señal de la referencia del controlador PID se toma de la referencia 1. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 308 VACON · 308 DESCRIPCIONES DE PARÁMETROS Criterios para pasar al modo dormir La frecuencia de salida se mantiene por debajo de la frecuencia de dormir durante un • tiempo superior al tiempo de retraso de dormir La señal de valor actual de PID se mantiene por encima del nivel de despertar definido •...
Página 309 Si la señal de valor actual de PID no se mantiene en el rango y continúa más tiempo del retraso, se muestra un fallo de supervisión del valor actual (el código de fallo 101). 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 310: Referencia
VACON · 310 DESCRIPCIONES DE PARÁMETROS P3.13.6.1 HABILITAR SUPERVISIÓN VALOR ACTUAL (ID 735) Valor actual Límite superior (ID736) Referencia Límite inferior (ID758) Retraso (ID737) Modo de regulación Alarma o fallo Imag. 73: La función de supervisión de valor actual P3.13.6.2 LÍMITE SUPERIOR (ID 736) P3.13.6.3 LÍMITE INFERIOR (ID 758)
Página 311 Para compensar esto, eleve la referencia a medida que aumente el caudal. Luego, la frecuencia de salida calcula el caudal y la referencia aumenta de forma lineal con el caudal. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 312: Prellenado
VACON · 312 DESCRIPCIONES DE PARÁMETROS Referencia Referencia + máxima compensación Referencia Frec. mín. y flujo Frec. máx. y flujo Presión Sin flujo Longitud de la tubería Posición 1 Posición 2 Imag. 75: Habilitar la referencia 1 para la compensación por pérdida de presión.
Página 313: Supervisión De Presión De Entrada
El valor de referencia del controlador PID se reduce y hace que la presión de salida de la bomba descienda. Si la presión de entrada cae por debajo del límite de fallo, la bomba se detiene y se muestra un fallo. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 314: Protección Anticongelación
VACON · 314 DESCRIPCIONES DE PARÁMETROS Red eléctrica Entrada Salida Imag. 77: La ubicación del sensor de presión Presión de entrada Supervisión de la presión de entrada Nivel de alarma de supervisión Nivel de fallo de supervisión Retraso de Retraso de...
Página 315: Función Multibomba
El motor regulador funciona con una frecuencia casi máxima (-2 Hz). • Las condiciones anteriores se cumplen durante un tiempo superior al retardo de ancho • de banda. Hay más motores disponibles. • 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 316 VACON · 316 DESCRIPCIONES DE PARÁMETROS Cuándo desconectar y/o quitar motores: El valor actual no está en el área de ancho de banda. • El motor regulador funciona con una frecuencia casi mínima (+2 Hz). • Las condiciones anteriores se cumplen durante un tiempo superior al retardo de ancho •...
Página 317 Nuevo orden de arranque de los motores Imag. 82: La lógica de enclavamiento 3 Cuando el sistema se detiene o entra en modo de dormir, la secuencia cambia de nuevo a 1, 2, 3, 4, 5. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 318: Selección 0, Deshabilitado
VACON · 318 DESCRIPCIONES DE PARÁMETROS P3.15.3 INCLUIR FC (ID 1028) Número de Nombre de selección Descripción selección El convertidor siempre está conectado al motor 1. Los encla- Deshabilitado vamientos no afectan al motor 1. El motor 1 no está incluido en la lógica de rotación automática.
Página 319: Selección 1, Habilitado
Un relé controla cada motor. La lógica del contactor siempre conecta el primer motor al convertidor y los siguientes motores a la red eléctrica. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 320: Control Del Motor
VACON · 320 DESCRIPCIONES DE PARÁMETROS Nät K1.1 K2.1 K3.1 Control del motor Control del motor Control del motor 3 desde el relé 2 desde el relé desde el relé K1.1 K2.1 K3.1 K1.1 K2.1 K3.1 Imag. 84: Selección 1...
Página 321 Si la señal sube por encima del nivel de sobrepresión, para todas las bombas auxiliares de manera inmediata. Solo el motor regulador seguirá funcionando. Cuando la presión disminuya, el sistema seguirá funcionando y conectará los motores auxiliares de nuevo de uno en uno. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 322: Contadores De Mantenimiento
VACON · 322 DESCRIPCIONES DE PARÁMETROS Presión Valor actual de PID (ID21) Nivel de supervisión ID1699 Referencia PID ID167 Imag. 85: La función de supervisión de sobrepresión 9.14 CONTADORES DE MANTENIMIENTO El contador de mantenimiento le indica que hay que realizar el mantenimiento. Por ejemplo, si es necesario cambiar una correa o el aceite de una caja de cambios.
Página 323 Si el modo Anti-Incendio está habilitado y se introduce la contraseña correcta en el parámetro Contraseña, todos los parámetros del modo Anti-Incendio se bloquean. Para cambiar los parámetros del modo Anti-Incendio, cambie primero el valor de P3.17.1 Contraseña a 0. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 324: Función Caldeo Motor
VACON · 324 DESCRIPCIONES DE PARÁMETROS Marcha normal Permiso de marcha Marcha con enclavamiento 1 Marcha con enclavamiento 2 Activar modo Anti-Incendio (por contacto cerrado) Velocidad del motor Velocidad de modo Anti-Incendio Velocidad normal Detenido Imag. 86: La función de modo Anti-Incendio P3.17.5 ACTIVAR CONTACTOR CERRADO (ID 1619)
Página 325: Freno Mecánico
Se utiliza el control del freno mecánico y el estado del freno Habilitado con supervisión del se monitoriza por medio de una señal de entrada digital estado de freno (P3.20.8). 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 326 VACON · 326 DESCRIPCIONES DE PARÁMETROS Frecuencia de salida Freno mecánico Retardo Límite de frecuencia cierre ID1539 Límite de frecuencia apertura ID1535 Comando de arranque Comando para abrir el freno mecánico (salida digital) Imag. 87: La función de freno mecánico 1.
Página 327 El freno mecánico se cerrará de forma inmediata si la intensidad del motor se encuentra por debajo del límite establecido en el parámetro Límite intensidad freno. Se recomienda establecer este valor aproximadamente en la mitad de la intensidad magnetizante. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 328: Área De Desexcitación
VACON · 328 DESCRIPCIONES DE PARÁMETROS Cuando el convertidor funcione en el área de desexcitación, el límite de intensidad del freno se reducirá automáticamente como una función de la frecuencia de salida. Intensidad (A) Límite intensidad freno ID1085 Área de desexcitación...
Página 329: Frecuencia Inversa
Frecuencia de salida Tiempo frecuencia directa Frecuencia directa Frecuencia cero Frecuencia inversa Tiempo frecuencia inversa Ciclo 1 Ciclo 2 Ciclos limpieza Función de limpieza Activación limpieza Imag. 90: La función de AutoLimpieza 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 330: Bomba Jockey
VACON · 330 DESCRIPCIONES DE PARÁMETROS 9.18.2 BOMBA JOCKEY P3.21.2.1 FUNCIÓN JOCKEY (ID 1674) La bomba jockey es una bomba de menor tamaño que mantiene la presión en las tuberías cuando la bomba principal se encuentra en modo dormir. Esto se puede producir, por ejemplo, por la noche.
Página 331: Control Bomba Jockey (Valor Seleccionado = Dormir (Nivel))
Puede establecer un retraso para que la bomba de cebado se ponga en marcha antes de que se ponga en marcha la bomba principal. La bomba de cebado funciona de forma ininterrumpida mientras la bomba principal esté funcionando. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 332: Orden De Marcha (Bomba Principal)
9.19 CONTADORES DE TOTAL Y RESETEABLES El convertidor de frecuencia Vacon tiene diferentes contadores basados en el tiempo de ® funcionamiento del convertidor y el consumo de energía. Algunos de los contadores miden valores totales y otros se pueden resetear.
Página 333: Contador Reseteable Del Tiempo De Funcionamiento
ID 1773 Contador del tiempo de marcha (días) • ID 1774 Contador del tiempo de marcha (horas) • ID 1775 Contador del tiempo de marcha (minutos) • ID 1776 Contador del tiempo de marcha (segundos) • 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 334: Contador Del Tiempo De Conexión
VACON · 334 DESCRIPCIONES DE PARÁMETROS Ejemplo: El valor 1a 143d 02:21 del contador de tiempo de marcha se recibe del fieldbus. ID1772: 1 (años) • ID1773: 143 (días) • ID1774: 2 (horas) • ID1775: 21 (minutos) • ID1776: 0 (segundos) •...
Página 335: Contador De Disparos De Energía
ID 2296 Contador reseteable de energía El valor tiene siempre cuatro dígitos. El formato y la unidad del contador cambian para corresponderse con el valor del contador reseteable de energía. Vea el ejemplo siguiente. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 336: Id2309 Unidad Del Contador Reseteable De Energía
43 = 4 dígitos, 3 dígitos fraccionarios • Ejemplo: 0,001 kWh (Formato = 43) • 100,0 kWh (Formato = 41) • 10,00 MWh (Formato = 42) • ID2309 Unidad del contador reseteable de energía La unidad del contador reseteable de energía proporciona la unidad para el valor del contador reseteable de energía.
Página 337: Localización De Fallos
ID del fallo, la información de origen, la lista de fallos activos y el historial de fallos. 10.1 APARECE UN FALLO. Cuando el convertidor muestra un fallo y se detiene, examine la causa del fallo y resetee el fallo. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 338: Reset Con El Botón Reset
VACON · 338 LOCALIZACIÓN DE FALLOS Hay dos procedimientos para resetear un fallo: con el botón Reset y con un parámetro. RESET CON EL BOTÓN RESET Presione el botón Reset en el panel durante dos segundos. RESET CON UN PARÁMETRO EN LA PANTALLA GRÁFICA Vaya al menú...
Página 339: Reset Con Un Parámetro En La Pantalla De Texto
RESET CON UN PARÁMETRO EN LA PANTALLA DE TEXTO Vaya al menú Diagnóstico. Utilice los botones de flecha arriba y abajo para buscar el parámetro Reset fallos. Seleccione el valor Sí y presione OK. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 340: Examen Del Historial De Fallos En La Pantalla Gráfica
VACON · 340 LOCALIZACIÓN DE FALLOS 10.2 HISTORIAL DE FALLOS En el historial de fallos encontrará más datos sobre los fallos. En el historial del fallos se almacenan 40 fallos como máximo. EXAMEN DEL HISTORIAL DE FALLOS EN LA PANTALLA GRÁFICA Para ver más datos sobre un fallo, vaya al historial...
Página 341: Fault History
Source 3 EXAMEN DEL HISTORIAL DE FALLOS EN LA PANTALLA DE TEXTO Presione OK para ir al historial de fallos. Para examinar los datos de un fallo, presione OK de nuevo. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 342 VACON · 342 LOCALIZACIÓN DE FALLOS Utilice el botón de flecha hacia abajo para examinar todos los datos. TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205...
Página 343: Códigos De Fallo
• y la tarjeta de potencia. miento Si se vuelve a producir el fallo, pida componente defec- • instrucciones al distribuidor más tuoso próximo. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 344 Descargue la última versión de software desde la página web de Componente defectuoso. Vacon. Actualice el convertidor. Avería de funcionamiento. Si se vuelve a producir el fallo, pida instrucciones al distribuidor más Componente defectuoso. próximo.
Página 345 • de puerta del tiristor (MR6->). una avería en los cables de alimentación La carga debe ser al menos del 10-20 % para que fun- cione la supervisión. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 346 VACON · 346 LOCALIZACIÓN DE FALLOS Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo Supervisión de fase La medición de la intensidad Realice una comprobación del de salida indica que ha detectado que cable del motor y el motor.
Página 347 Termistor Atex El termistor ATEX ha detec- Resetear el fallo. Comprobar el tando una sobretempera- termistor y sus conexiones. tura. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 348 VACON · 348 LOCALIZACIÓN DE FALLOS Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo Desactivación de La señal de desactivación de Resetee el fallo y vuelva a poner en seguridad seguridad A no permite marcha el convertidor.
Página 349 Par de seguridad Se ha conectado un paro de Cuando la función STO está acti- desactivado emergencia o se ha activado vada, el convertidor se halla en cualquier otra operación estado seguro. STO. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 350 VACON · 350 LOCALIZACIÓN DE FALLOS Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo Refrigeración por La velocidad del motor no Resetee el fallo y vuelva a poner en ventilador coincide exactamente con la marcha el convertidor.
Página 351 • alta en relación con la temperatura ambiente y la carga del motor. Realice una comprobación del ven- tilador de refrigeración. Realice una identificación de mar- cha. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 352 VACON · 352 LOCALIZACIÓN DE FALLOS Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo Dispositivo cambiado Hay una nueva unidad de Resetear el fallo. (distinto tipo) potencia de un tipo dife- El convertidor se reinicia después rente.
Página 353 Consulte el parámetro P3.5.1.44 y el valor de P3.20.6. el grupo de parámetros 3.20: Freno mecánico. 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 354 VACON · 354 LOCALIZACIÓN DE FALLOS Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo 1063 Fallo de paro rápido La función de paro rápido se Busque el motivo por el que se ha activado.
Página 355 Realice una comprobación del sen- 1409 La señal de supervisión de sor de presión de entrada y las la presión de entrada conexiones. (P3.13.9.2) es inferior al límite de fallo (P3.13.9.8). 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 356 VACON · 356 LOCALIZACIÓN DE FALLOS Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo 1315 Fallo de temperatura Una o varias señales de Localice la causa del aumento de entrada de temperatura temperatura.
Página 357: Apéndice
• B = Aplicación local/remota • C = Aplicación de multivelocidades • D = Aplicación de control PID • E = Aplicación multiobjetivo • F = Aplicación del potenciómetro motorizado • 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 358 VACON · 358 APÉNDICE 1 Tabla 122: Los valores por defecto de los parámetros en las diferentes aplicaciones Índice Parámetro Por defecto Unid Descripción 3.2.1 Lugar Control 0 = Control de I/O Remoto 3.2.2 Panel/Remoto 0 = Remoto 3.2.6 Lógica de I/O...
Página 359 104 = DigIN ranuraA.5 3.5.1.13 Reset fallo cerrado 0 = DigIN ranura0.1 102 = DigIN ranuraA.3 105 = DigIN ranuraA.6 3.5.1.19 Selección rampa 2 0 = DigIN ranura0.1 105 = DigIN ranuraA.6 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 360 0 = DigIN ranura0.1 104 = DigIN ranuraA.5 3.5.1.25 PotMot BAJAR 0 = DigIN ranura0.1 105 = DigIN ranuraA.6 3.5.2.1.1 Selección de 100 = AnIN ranuraA.1 señal de entrada analó- gica 1 (AI1) 3.5.2.1.2 Tiempo de fil- trado de entrada analó- gica 1 (AI1) 3.5.2.1.3...
Página 361 Función salida 10050 2 = Frecuencia de salida analógica 1 (AO1) 3.5.4.1.2 Tiempo de filtro 10051 de salida analó- gica 1 (AO1) 3.5.4.1.3 Mínimo de 10052 salida analó- gica 1 (AO1) 24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM...
Página 362 VACON · 362 APÉNDICE 1 Tabla 122: Los valores por defecto de los parámetros en las diferentes aplicaciones Índice Parámetro Por defecto Unid Descripción 3.5.4.1.4 Mínimo escala 10053 salida analó- gica 1 (AO1) 3.5.1.1.5 Máximo escala 10054 salida analó- gica 1 (AO1) 3.13.2.6...
Página 363 Document ID: Vacon Ltd Member of the Danfoss Group Rev. F1 Runsorintie 7 65380 Vaasa Sales code: DOC-APP100+DLES Finland...
