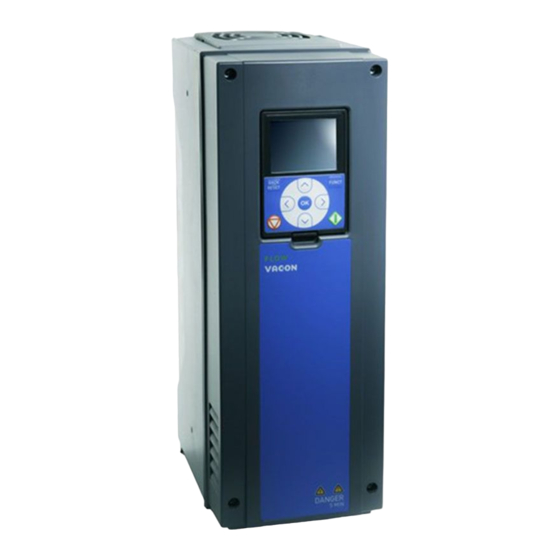

Página 1 100 industrial ® vacon 100 x ® convertidores de frecuencia manual de aplicación...
Página 3 Versión del software: FW0072V025 ACERCA DE ESTE MANUAL Los derechos de autor de este manual son de Vacon Ltd. Todos los derechos reservados. El manual está sujeto a cambios sin previo aviso. El idioma original de estas instrucciones es inglés.
Página 4 VACON · 4 PREFACIO Capítulo 9, Descripciones de los valores de monitor Capítulo 10, Descripciones de parámetros Cómo utilizar los parámetros. • Programación de entradas analógicas y digitales • Funciones específicas de la aplicación • Capítulo 11, Búsqueda de fallos Los fallos y sus causas •...
Página 5: Funciones Del Convertidor De Frecuencia Vacon
PREFACIO VACON · 5 FUNCIONES DEL CONVERTIDOR DE FRECUENCIA VACON ® Puede seleccionar una de las aplicaciones preestablecidas para su proceso: Estándar, • Local/Remoto, Multi-Velocidad, Control PID, Multi-Propósito o Potenciómetro motorizado. El convertidor realiza automáticamente alguno de los ajustes necesarios, lo que facilita la puesta en marcha.
Página 6 VACON · 6 LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Página 7 ÍNDICE VACON · 7 ÍNDICE Prefacio Detalles del documento Acerca de este manual Funciones del convertidor de frecuencia VACON ® 1 Guía de inicio rápido Panel de control Los paneles Primera puesta en marcha Descripción de las aplicaciones 1.4.1 Aplicación estándar 1.4.2...
Página 8 VACON · 8 ÍNDICE 4 Menú monitor Grupo monitor 4.1.1 Multimonitor 4.1.2 Gráficas 4.1.3 Básica 4.1.4 4.1.5 Entradas de temperatura 4.1.6 Extras/avanzado 4.1.7 Monitorización de las funciones de temporizador 4.1.8 Monitorización del controlador PID 4.1.9 Monitorización del controlador PID externo 4.1.10...
Página 9 ÍNDICE VACON · 9 7 Menú I/O y hardware I/O estándar Ranuras de las placas opcionales Reloj en tiempo real Ajustes de la unidad de potencia Panel Fieldbus 8 Ajustes de usuario, favoritos y menús de nivel de usuario Ajustes de usuario 8.1.1...
Página 10 VACON · 10 ÍNDICE 10.4 Referencias 10.4.1 Referencia de frecuencia 10.4.2 Referencia de par 10.4.3 Control de par en el control de lazo abierto 10.4.4 Control de par en control sin sensor avanzado 10.4.5 Frecuencias fijas 10.4.6 Parámetros de potenciómetro motorizado 10.4.7...
Página 11 ÍNDICE VACON · 11 10.14 Controlador PID 10.14.1 Ajustes básicos 10.14.2 Consignas 10.14.3 Comentarios 10.14.4 Valor actual estimado 10.14.5 Función dormir 10.14.6 Supervisión valor actual 10.14.7 Compensación por pérdidas de presión 10.14.8 Prellenado 10.14.9 Fallo de supervisión presión de entrada 10.14.10 Protección anticongelación...
Página 12: Panel De Control
VACON · 12 GUÍA DE INICIO RÁPIDO GUÍA DE INICIO RÁPIDO PANEL DE CONTROL El panel de control es la interfaz entre el convertidor y el usuario. Con el panel de control, se puede controlar la velocidad de un motor y monitorizar el estado del convertidor. También se pueden establecer los parámetros del convertidor.
Página 13: Primera Puesta En Marcha
GUÍA DE INICIO RÁPIDO VACON · 13 READY STOP Main Menu Quick Setup ( 17 ) Monitor ( 5 ) Parameters ( 12 ) Imag. 2: El panel gráfico A. El primer campo de estado: PARO/ F. El campo de ubicación: el número ID del MARCHA parámetro y la ubicación actual en el...
Página 14 VACON · 14 GUÍA DE INICIO RÁPIDO Selección de idioma (P6.1) La selección es diferente en todos los paque- tes de idiomas Horario de verano* (P5.5.5) Rusia EE.UU. Hora* (P5.5.2) hh:mm:ss Año* (P5.5.4) aaaa Fecha* (P5.5.3) dd.mm * Si se ha instalado una batería, verá estos pasos.
Página 15: Descripción De Las Aplicaciones
GUÍA DE INICIO RÁPIDO VACON · 15 Si establece el tipo de motor en Motor Inducción, verá el siguiente paso. Si la selección es Imanes permanentes, el valor del parámetro P3.1.1.5 Cos phi motor se establece en 1.00 y el asistente pasa directamente al paso 14.
Página 16: Descripción
RO2/3 NA TI1+ Entrada del termistor TI1- RO3/2 CM Salida de relé 3 LISTO RO3/3 NA Imag. 4: Las conexiones de control por defecto de la aplicación estándar * = Disponible solo en VACON 100 X. ® LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Página 17: Flotación
GUÍA DE INICIO RÁPIDO VACON · 17 ** = Para las configuraciones de los interruptores DIP de VACON 100 X, consulte el manual ® de instalación de VACON 100 X. ® Imag. 5: El interruptor DIP A. Interruptor DIP de entrada digital C.
Página 18 VACON · 18 GUÍA DE INICIO RÁPIDO Tabla 3: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Estándar 1 = Panel/Remoto 2 = Multi-velocidad Aplicación 3 = Control PID 4 = Multiobjetivo 5 = Potenciómetro motorizado Frecuencia mínima...
Página 19 GUÍA DE INICIO RÁPIDO VACON · 19 Tabla 3: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto Busque este valor en la Cos phi motor (Fac- 1.13 0.30 1.00 Varía placa de característi- tor de potencia) cas del motor.
Página 20 VACON · 20 GUÍA DE INICIO RÁPIDO Tabla 3: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto Lugar Control 0 = Control de I/O 1.21 Remoto 1 = Control de Fieldbus 0 = Frecuencia fija 0 1 = Referencia Panel...
Página 21: Aplicación Local/Remota
GUÍA DE INICIO RÁPIDO VACON · 21 Tabla 3: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto Función salida ana- Consulte P3.5.4.1.1 1.30 10050 lógica 1 (AO1) Tabla 4: M1.31 Estándar Índice Parámetro Mín. Máx. Unidad Descripción defecto 1.31.1...
Página 22: Fallo Externo
TI1+ Entrada del termistor TI1- RO3/2 CM Salida de relé 3 LISTO RO3/3 NO Imag. 6: Las conexiones de control por defecto de la aplicación de control panel/remoto * = Disponible solo en VACON 100 X. ® LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Página 23 GUÍA DE INICIO RÁPIDO VACON · 23 ** = Para las configuraciones de los interruptores DIP de VACON 100 X, consulte el manual ® de instalación de VACON 100 X. ® Imag. 7: El interruptor DIP A. Interruptor DIP de entrada digital C.
Página 24 VACON · 24 GUÍA DE INICIO RÁPIDO Tabla 6: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Estándar 1 = Panel/Remoto 2 = Multi-velocidad Aplicación 3 = Control PID 4 = Multiobjetivo 5 = Potenciómetro motorizado Frecuencia mínima...
Página 25 GUÍA DE INICIO RÁPIDO VACON · 25 Tabla 6: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto Busque este valor en la Cos phi motor (Fac- 1.13 0.30 1.00 Varía placa de característi- tor de potencia) cas del motor.
Página 26 VACON · 26 GUÍA DE INICIO RÁPIDO Tabla 6: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto Lugar Control 0 = Control de I/O 1.21 Remoto 1 = Control de Fieldbus 0 = Frecuencia fija 0 1 = Referencia Panel...
Página 27: Aplicación De Multi-Velocidad
GUÍA DE INICIO RÁPIDO VACON · 27 Tabla 6: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto Función salida ana- Consulte P3.5.4.1.1 1.30 10050 lógica 1 (AO1) Tabla 7: M1.32 Panel/Remoto Índice Parámetro Mín. Máx. Unidad Descripción defecto Selección referencia...
Página 28 VACON · 28 GUÍA DE INICIO RÁPIDO Es posible usar 1 + 7 referencias de frecuencia: una referencia estándar (AI1 o AI2) y 7 referencias fijas. Seleccione las referencias de frecuencias fija con las señales digitales DI4, DI5 y DI6. Si ninguna de estas entradas está...
Página 29 TI1+ Entrada del termistor TI1- Salida de relé 3 RO3/2 CM LISTO RO3/3 NO Imag. 8: Las conexiones de control por defecto de la aplicación de la multi-velocidad * = Disponible solo en VACON 100 X. ® LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Página 30 VACON · 30 GUÍA DE INICIO RÁPIDO ** = Para las configuraciones de los interruptores DIP de VACON 100 X, consulte el manual ® de instalación de VACON 100 X. ® Imag. 9: El interruptor DIP A. Interruptor DIP de entrada digital C.
Página 31 GUÍA DE INICIO RÁPIDO VACON · 31 Tabla 9: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Estándar 1 = Panel/Remoto 2 = Multi-velocidad Aplicación 3 = Control PID 4 = Multiobjetivo 5 = Potenciómetro motorizado Frecuencia mínima...
Página 32 VACON · 32 GUÍA DE INICIO RÁPIDO Tabla 9: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto Busque este valor en la Cos phi motor (Fac- 1.13 0.30 1.00 Varía placa de característi- tor de potencia) cas del motor.
Página 33 GUÍA DE INICIO RÁPIDO VACON · 33 Tabla 9: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto Lugar Control 0 = Control de I/O 1.21 Remoto 1 = Control de Fieldbus 0 = Frecuencia fija 0 1 = Referencia Panel...
Página 34: Aplicación De Control Pid
VACON · 34 GUÍA DE INICIO RÁPIDO Tabla 9: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto Función salida ana- Consulte P3.5.4.1.1 1.30 10050 lógica 1 (AO1) Tabla 10: M1.33 Multi-velocidades Índice Parámetro Mín. Máx. Unidad Descripción defecto 1.33.1...
Página 35 GUÍA DE INICIO RÁPIDO VACON · 35 referencia de frecuencia. Cuando el lugar de control B se encuentra activo, las órdenes de marcha/paro las proporciona la entrada digital 4 (DI4), y la entrada analógica 1 (AI1) proporciona la referencia de frecuencia.
Página 36 TI1+ Entrada del termistor TI1- RO3/2 CM Salida de relé 3 LISTO RO3/3 NO Imag. 10: Las conexiones de control por defecto de la aplicación de control PID * = Disponible solo en VACON 100 X. ® LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Página 37 GUÍA DE INICIO RÁPIDO VACON · 37 ** = Para las configuraciones de los interruptores DIP de VACON 100 X, consulte el manual ® de instalación de VACON 100 X. ® Imag. 11: El interruptor DIP A. Interruptor DIP de entrada digital C.
Página 38 VACON · 38 GUÍA DE INICIO RÁPIDO Tabla 12: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Estándar 1 = Panel/Remoto 2 = Multi-velocidad Aplicación 3 = Control PID 4 = Multiobjetivo 5 = Potenciómetro motorizado Frecuencia mínima...
Página 39 GUÍA DE INICIO RÁPIDO VACON · 39 Tabla 12: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto Busque este valor en la Cos phi motor (Fac- 1.13 0.30 1.00 Varía placa de característi- tor de potencia) cas del motor.
Página 40 VACON · 40 GUÍA DE INICIO RÁPIDO Tabla 12: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto Lugar Control 0 = Control de I/O 1.21 Remoto 1 = Control de Fieldbus 0 = Frecuencia fija 0 1 = Referencia Panel...
Página 41: Aplicación Multiobjetivo
GUÍA DE INICIO RÁPIDO VACON · 41 Tabla 12: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto Función de salida de Consulte P3.5.3.2.1 1.28 11004 relé 2 (RO2) Función para salida Consulte P3.5.3.2.1 1.29 11007 de relé 3 (RO3) Función salida ana-...
Página 42 VACON · 42 GUÍA DE INICIO RÁPIDO Es posible configurar todas las salidas del convertidor libremente en todas las aplicaciones. Hay una salida analógica (frecuencia de salida) y tres salidas de relé (marcha, fallo, preparado) disponibles en la tarjeta de I/O estándar.
Página 43 RO2/3 NO Entrada del termistor TI1+ TI1- Salida de relé 3 RO3/2 CM LISTO RO3/3 NO Imag. 12: Las conexiones de control por defecto de la aplicación multiobjetivo * = Disponible solo en VACON 100 X. ® LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Página 44 VACON · 44 GUÍA DE INICIO RÁPIDO ** = Para las configuraciones de los interruptores DIP de VACON 100 X, consulte el manual ® de instalación de VACON 100 X. ® Imag. 13: El interruptor DIP A. Interruptor DIP de entrada digital C.
Página 45 GUÍA DE INICIO RÁPIDO VACON · 45 Tabla 15: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Estándar 1 = Panel/Remoto 2 = Multi-velocidad Aplicación 3 = Control PID 4 = Multiobjetivo 5 = Potenciómetro motorizado Frecuencia mínima...
Página 46 VACON · 46 GUÍA DE INICIO RÁPIDO Tabla 15: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto Busque este valor en la Cos phi motor (Fac- 1.13 0.30 1.00 Varía placa de característi- tor de potencia) cas del motor.
Página 47 GUÍA DE INICIO RÁPIDO VACON · 47 Tabla 15: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto Lugar Control 0 = Control de I/O 1.21 Remoto 1 = Control de Fieldbus 0 = Frecuencia fija 0 1 = Referencia Panel...
Página 48 VACON · 48 GUÍA DE INICIO RÁPIDO Tabla 15: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto Función de salida de Consulte P3.5.3.2.1 1.28 11004 relé 2 (RO2) Función para salida Consulte P3.5.3.2.1 1.29 11007 de relé 3 (RO3) Función salida ana-...
Página 49 GUÍA DE INICIO RÁPIDO VACON · 49 Tabla 16: M1.35 Multiobjetivo Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = Lazo abierto de control de frecuencia 1.35.1 Modo de control 1 = Control de veloci- dad lazo abierto 2 = Control par lazo abierto 1.35.2...
Página 50: Aplicación Del Potenciómetro Motorizado
VACON · 50 GUÍA DE INICIO RÁPIDO Tabla 16: M1.35 Multiobjetivo Índice Parámetro Mín. Máx. Unidad Descripción defecto Frecuencia para comenzar el freno 1.35.16 0.10 50.00 0.00 CC en el paro en rampa 1.35.17 Caída carga 0.00 50.00 0.00 1.35.18 Tiempo caída carga...
Página 51: Placa De I/O Estándar
TI1+ Entrada del termistor TI1- Salida de relé 3 RO3/2 CM LISTO RO3/3 NO Imag. 14: Las conexiones de control por defecto de la aplicación de potenciómetro motorizado. * = Disponible solo en VACON 100 X. ® LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Página 52 VACON · 52 GUÍA DE INICIO RÁPIDO ** = Para las configuraciones de los interruptores DIP de VACON 100 X, consulte el manual ® de instalación de VACON 100 X. ® Imag. 15: El interruptor DIP A. Interruptor DIP de entrada digital C.
Página 53 GUÍA DE INICIO RÁPIDO VACON · 53 Tabla 18: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Estándar 1 = Panel/Remoto 2 = Multi-velocidad Aplicación 3 = Control PID 4 = Multiobjetivo 5 = Potenciómetro motorizado Frecuencia mínima...
Página 54 VACON · 54 GUÍA DE INICIO RÁPIDO Tabla 18: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto Busque este valor en la Cos phi motor (Fac- 1.13 0.30 1.00 Varía placa de característi- tor de potencia) cas del motor.
Página 55 GUÍA DE INICIO RÁPIDO VACON · 55 Tabla 18: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto Lugar Control 0 = Control de I/O 1.21 Remoto 1 = Control de Fieldbus 0 = Frecuencia fija 0 1 = Referencia Panel...
Página 56 VACON · 56 GUÍA DE INICIO RÁPIDO Tabla 18: M1 Guía rápida Índice Ocultación Mín. Máx. Unidad Descripción defecto Función de salida de Consulte P3.5.3.2.1 1.28 11004 relé 2 (RO2) Función para salida Consulte P3.5.3.2.1 1.29 11007 de relé 3 (RO3) Función salida ana-...
Página 57: Asistente De Aplicación Estándar
ASISTENTES VACON · 57 ASISTENTES ASISTENTE DE APLICACIÓN ESTÁNDAR El asistente de aplicación le ayuda a establecer los parámetros básicos que están relacionados con la aplicación. Para iniciar el asistente de aplicación estándar, establezca el valor Estándar en P1.2 Aplicación (ID 212) en el panel.
Página 58: Asistente De Aplicación Local/Remoto
VACON · 58 ASISTENTES Establecer un valor para P3.1.1.5 Cos Phi motor Rango: 0.3...1.00 (para que coincida con la placa de características del motor) Establecer un valor para P3.3.1.1 Frecuencia Rango: 0.00...P3.3.1.2 Hz mínima Establecer valor para P3.3.1.2 Frecuencia máxima Rango: P3.3.1.1...320.00 Hz...
Página 59: Asistente De Aplicación Multi-Velocidad
ASISTENTES VACON · 59 Si establece el tipo de motor en Motor Inducción, verá el siguiente paso. Si la selección es Imanes permanentes, el valor del parámetro P3.1.1.5 Cos phi motor se establece en 1.00 y el asistente pasa directamente al paso 7.
Página 60: Asistente Para Aplicación De Control Pid
VACON · 60 ASISTENTES NOTA! Si se inicia el asistente de aplicación desde el asistente de puesta en marcha, el asistente solo mostrará la configuración de I/O. Establecer un valor para P3.1.2.2 Tipo de motor (para que coincida con la placa de características...
Página 61 ASISTENTES VACON · 61 NOTA! Si se inicia el asistente de aplicación desde el Asistente de puesta en marcha, el asistente irá directamente al paso 11. Establecer un valor para P3.1.2.2 Tipo de motor (para que coincida con la placa de características...
Página 62 VACON · 62 ASISTENTES Establecer un valor para P3.13.1.5 Mínima unidad El rango depende de la selección realizada de proceso en el paso 12. Establecer un valor para P3.13.1.6 Máxima unidad El rango depende de la selección realizada de proceso en el paso 12.
Página 63: Asistente De Aplicación Multiobjetivo
ASISTENTES VACON · 63 Establecer un valor para P3.34.7 Límite frecuencia Rango: 0.00…320.00 Hz dormir Establecer un valor para P3.34.8 Retraso dormir 1 Rango: 0…3000 s Establecer un valor para P3.34.9 Nivel despertar El rango depende de la unidad de proceso establecida El asistente de aplicación de control PID se ha completado.
Página 64: Asistente De Aplicación Del Potenciómetro Motorizado
VACON · 64 ASISTENTES Establecer un valor para P3.1.1.5 Cos Phi motor Rango: 0.30…1.00 (para que coincida con la placa de características del motor) Establecer un valor para P3.3.1.1 Frecuencia Rango: 0.00…P3.3.1.2 Hz mínima Establecer valor para P3.3.1.2 Frecuencia máxima Rango: P3.3.1.1…320.00 Hz...
Página 65: Asistente Multibomba
ASISTENTES VACON · 65 Si establece el tipo de motor en Motor Inducción, verá el siguiente paso. Si la selección es Imanes permanentes, el valor del parámetro P3.1.1.5 Cos phi motor se establece en 1.00 y el asistente pasa directamente al paso 7.
Página 66 VACON · 66 ASISTENTES Si selecciona una señal de entrada analógica, verá el paso 6. Con otras selecciones, el asistente irá al paso 7. Establecer el rango de señal de la entrada analó- gica 0 = 0…10V/0…20 mA 1 = 2…10V/4…20mA Consulte la tabla Entradas analógicas del...
Página 67: Asistente Anti-Incendio
ASISTENTES VACON · 67 Establecer un valor para P3.13.5.1 Límite frecuen- 0.00...320.00 Hz cia dormir 1 Establecer un valor para P3.13.5.2 Retraso dormir 1 0...3000 s Establecer un valor para P3.13.5.6 Nivel despertar 1 El rango depende de la unidad de proceso establecida.
Página 68 VACON · 68 ASISTENTES Establecer el valor para el parámetro P3.17.2 Más de una selección Selección referencia frecuencia Si establece un valor diferente de Frecuencia de modo Anti-Incendio, el asistente irá directamente al paso 3. Establecer un valor para el parámetro P3.17.3 Fre- 8.00 Hz...P3.3.1.2 (Frecuencia máxima)
Página 69: Interfaces De Usuario
INTERFACES DE USUARIO VACON · 69 INTERFACES DE USUARIO NAVEGACIÓN EN EL PANEL Los datos del convertidor de frecuencia están organizados en menús y submenús. Para desplazarse por los menús, utilice los botones de flecha arriba y abajo en el panel. Para entrar en un grupo o un elemento, presione el botón OK.
Página 70 VACON · 70 INTERFACES DE USUARIO Imag. 16: La estructura básica de menús del convertidor de frecuencia LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Página 71: Uso De La Pantalla Gráfica
INTERFACES DE USUARIO VACON · 71 USO DE LA PANTALLA GRÁFICA READY STOP Main Menu Quick Setup ( 17 ) Monitor ( 5 ) Parameters ( 12 ) Imag. 17: El menú principal de pantalla gráfica A. El primer campo de estado: PARO/ F.
Página 72: Edición De Los Valores Numéricos
VACON · 72 INTERFACES DE USUARIO Para ir al modo Editar, presione el botón OK dos STOP READY veces o presione el botón de flecha de la derecha. Rem Control Place M3.2.1 Edit Help Add to favourites Para establecer un nuevo valor, presione los READY botones de flecha arriba y abajo.
Página 73: La Selección De Más De Un Valor
INTERFACES DE USUARIO VACON · 73 Si el valor es numérico, muévase de dígito a dígito STOP READY con los botones de flecha izquierda y derecha. Cambie los dígitos con los botones de flecha arriba MinFreqReference y abajo. ID:101 P3.3.1.1 00.00 Hz...
Página 74: Reset De Un Fallo
VACON · 74 INTERFACES DE USUARIO Para desplazarse por la lista de valores, utilice los STOP READY botones de flecha arriba y abajo. Days M 3.12.1.3.1 Sunday Monday Tuesday Wednesday Thursday Friday Para añadir un valor a la selección, seleccione la READY casilla que se encuentra junto a él con el botón de...
Página 75: Cambio Del Lugar De Control
INTERFACES DE USUARIO VACON · 75 entrada digital y selecciona Local, el panel se convierte en el lugar de control. Utilice el botón FUNCT o P3.2.2 Panel/Remoto para cambiar entre el control panel y remoto. CAMBIO DEL LUGAR DE CONTROL En cualquier parte de la estructura de menús,...
Página 76: Acceso A La Página De Control
VACON · 76 INTERFACES DE USUARIO ACCESO A LA PÁGINA DE CONTROL Es fácil monitorizar los valores más importantes de la página de control. En cualquier parte de la estructura de menús, pulse el botón FUNCT. STOP READY Main Menu...
Página 77: Cambio Del Sentido De Giro
INTERFACES DE USUARIO VACON · 77 MultiMonitor Puede seleccionar los valores que aparecen aquí (consulte las instrucciones en 4.1.1 Multimonitor). CAMBIO DEL SENTIDO DE GIRO Puede cambiar el sentido de giro del motor rápidamente con el botón FUNCT. NOTA! La orden Cambiar sentido giro está disponible en el menú solo si el lugar de control actual es Local.
Página 78: La Función De Edición Rápida
VACON · 78 INTERFACES DE USUARIO El sentido de giro cambia inmediatamente. Verá que la indicación de la flecha en el campo de READY STOP estado de la pantalla cambia. Main Menu Monitor ( 7 ) Parameters ( 15 )
Página 79: Guardado De Los Parámetros En El Panel De Control
INTERFACES DE USUARIO VACON · 79 GUARDADO DE LOS PARÁMETROS EN EL PANEL DE CONTROL Vaya al menú Ajustes de usuario. STOP READY Keypad Main Menu I/O and Hardware ( 9 ) User settings ( 4 ) Favourites ( 0 ) Vaya al submenú...
Página 80: Uso De La Función Comparación Parámetros
VACON · 80 INTERFACES DE USUARIO NOTA! Si no ha guardado el juego de parámetros con el que desea comparar el juego actual, en la pantalla aparece el texto La comparación ha fallado. USO DE LA FUNCIÓN COMPARACIÓN PARÁMETROS Vaya a Comparación parámetros en el menú...
Página 81: Textos De Ayuda
INTERFACES DE USUARIO VACON · 81 Examine la comparación entre los valores actuales READY y los valores del otro juego. STOP Active set-Set 1 ID:113 Motor Nom Currnt 0.56A 1.90A Motor Cos Phi 0.68 1.74 A. El valor actual B. El valor del otro juego C.
Página 82: Uso Del Menú Favoritos
VACON · 82 INTERFACES DE USUARIO Para abrir el texto de ayuda, presione el botón OK. READY STOP Ctrl signal 1 A ID:403 M3.5.1.1 Start Signal 1 for control Place I/O A. Start Signal 1 functionality chosen with I/O A Logic in Start/Stop Setup Menu.
Página 83 INTERFACES DE USUARIO VACON · 83 C. El nombre del grupo o elemento de la E. Los indicadores del lugar de control ubicación actual F. Los indicadores del sentido de giro D. La ubicación actual en el menú 3.3.1 EDICIÓN DE LOS VALORES CAMBIO DEL VALOR DE TEXTO DE UN PARÁMETRO...
Página 84: Restablecimiento De Un Fallo
VACON · 84 INTERFACES DE USUARIO Muévase de dígito a dígito con los botones de flecha izquierda y derecha. Cambie los dígitos con los botones de flecha arriba y abajo. Acepte el cambio con el botón OK. Para ignorar el cambio, regrese al nivel en el que se encontraba con el botón Back/Reset.
Página 85 INTERFACES DE USUARIO VACON · 85 Para seleccionar Panel/Remoto, utilice los botones de flecha arriba y abajo. Presione el botón OK. Para seleccionar Local o Remoto, utilice de nuevo los botones de flecha arriba y abajo. Para aceptar la selección, presione el botón OK.
Página 86 VACON · 86 INTERFACES DE USUARIO Para seleccionar la página de control, presione los botones de flecha arriba y abajo. Confirme con el botón OK. Se abre la página de control. Si utiliza el lugar de control panel y la referencia del panel, puede establecer P3.3.1.8 Referencia...
Página 87 INTERFACES DE USUARIO VACON · 87 En cualquier parte de la estructura de menús, pulse el botón FUNCT. Pulse los botones de flecha arriba o abajo para seleccionar la opción Edición rápida y acepte con el botón OK. A continuación, especifique el número ID de un parámetro o valor de monitor.
Página 88: Estructura De Menús
VACON · 88 INTERFACES DE USUARIO ESTRUCTURA DE MENÚS Menú Función Guía rápida Vea el capítulo 1.4 Descripción de las aplicaciones. Monitorización MultiMonitor Gráficas Básico Extras/Avanzado Funciones de temporizador Controlador PID Controlador PID externo MultiBomba Contadores de mantenimiento Fieldbus Data Parámetros...
Página 89 3.4.1 GUÍA RÁPIDA El grupo Configuración rápida incluye los diferentes asistentes y parámetros de configuración rápida de la aplicación VACON 100 INDUSTRIAL. Para obtener información ® más detallada sobre los parámetros de este grupo, consulte el capítulo 1.3 Primera puesta en marcha y 2 Asistentes.
Página 90 VACON · 90 INTERFACES DE USUARIO NOTA! El menú MultiMonitor no está disponible en la pantalla de texto. GRÁFICAS La función Gráficas es una presentación gráfica de dos valores de monitor a la vez. Consulte 4.1.2 Gráficas. BÁSICO Los valores de monitor básicos pueden incluir estados, mediciones y los valores reales de los parámetros y las señales.
Página 91 Puede realizar la conexión entre el convertidor de frecuencia y la herramienta de PC mediante el cable de comunicación serie de VACON . Los controladores de comunicación ® serie se instalan automáticamente durante la instalación de VACON Live. Una vez instalado ® el cable, VACON Live busca el convertidor conectado automáticamente.
Página 92: Menú Monitor
VACON · 92 MENÚ MONITOR MENÚ MONITOR GRUPO MONITOR Puede monitorizar los valores reales de los parámetros y las señales. También puede monitorizar los estados y las mediciones. Puede personalizar algunos de los valores que se pueden monitorizar. 4.1.1 MULTIMONITOR En la página Multimonitor, puede recopilar de cuatro a nueve elementos que desee...
Página 93: Cambio De Los Valores
MENÚ MONITOR VACON · 93 Para seleccionar un nuevo elemento de la lista, READY presione OK. STOP FreqReference ID:1 M2.1.1.1 0.00 Hz Output frequency 10.00 Hz FreqReference 0.00 rpm Motor Speed 0.00 A Motor Current 0.00 % Motor Torque 0.00 % Motor Power 4.1.2...
Página 94: Paro De La Progresión De La Curva
VACON · 94 MENÚ MONITOR Solo se pueden monitorizar dos valores como READY gráficas simultáneamente. Las selecciones STOP actuales, Referencia frecuencia y Velocidad del motor, se encuentran en la parte inferior de la pantalla. Para seleccionar el valor actual que desea cambiar, utilice los botones de flecha arriba y abajo.
Página 95 MENÚ MONITOR VACON · 95 En la vista de gráfica, active una curva con el botón READY ALARM de flecha arriba. El marco de la pantalla se oscurece. 0.02A Motor Current Motor Speed -317rpm Presione OK en el punto de destino de la curva.
Página 96 VACON · 96 MENÚ MONITOR Utilice los botones de flecha izquierda y derecha para desplazar la línea y ver los valores de alguna READY ALARM otra ubicación. Motor Current 0.01A Motor Speed -254rpm Tabla 20: Los parámetros de la gráfica Índice...
Página 97 MENÚ MONITOR VACON · 97 Tabla 21: Elementos del menú monitor Índice Valor de monitor Unidad Escala Descripción Frecuencia de V2.3.1 0.01 salida Referencia de fre- V2.3.2 0.01 cuencia Velocidad del V2.3.3 motor Intensidad del V2.3.4 Varía motor V2.3.5 Par del motor Potencia eje V2.3.7...
Página 98 VACON · 98 MENÚ MONITOR 4.1.4 Tabla 22: Monitorización de la señal de I/O Índice Valor de monitor Unidad Escala Descripción Ranura A DIN 1, 2, V2.4.1 Ranura A DIN 4, 5, V2.4.2 Ranura B RO 1, 2, V2.4.3 Entrada analógica Ranura A.1 por defecto.
Página 99 MENÚ MONITOR VACON · 99 Tabla 23: Monitorización de las entradas de temperatura Índice Valor de monitor Unidad Escala Descripción Entrada de tem- V2.5.1 °C peratura 1 Entrada de tem- V2.5.2 °C peratura 2 Entrada de tem- V2.5.3 °C peratura 3 Entrada de tem- V2.5.4...
Página 100 VACON · 100 MENÚ MONITOR 4.1.6 EXTRAS/AVANZADO Tabla 24: Monitorización de valores avanzados Índice Valor de monitor Unidad Escala Descripción B1 = Preparado B2 = En marcha B3 = Fallo B6 = Permiso de marcha Palabra de estado V2.6.1 B7 = Alarma activa...
Página 101: Monitorización De Las Funciones De Temporizador
MENÚ MONITOR VACON · 101 Tabla 24: Monitorización de valores avanzados Índice Valor de monitor Unidad Escala Descripción V2.6.5 DIN Status Word 1 V2.6.6 DIN Status Word 2 Intensidad de V2.6.7 motor decimal 1 0 = PC 1 = Frecuencias fijas...
Página 102 VACON · 102 MENÚ MONITOR Tabla 25: Monitorización de las funciones de temporizador Índice Valor de monitor Unidad Escala Descripción V2.7.1 TC 1, TC 2, TC 3 1441 Intervalo de V2.7.2 1442 tiempo 1 Intervalo de V2.7.3 1443 tiempo 2 Intervalo de V2.7.4...
Página 103: Monitorización Del Controlador Pid
MENÚ MONITOR VACON · 103 4.1.8 MONITORIZACIÓN DEL CONTROLADOR PID Tabla 26: Monitorización de los valores del controlador PID Índice Valor de monitor Unidad Escala Descripción Tal y como está estable- cido en Referencia del P3.13.1.7 V2.8.1 Varía PID1 (consulte 5.13...
Página 104: Monitorización Del Controlador Pid Externo
VACON · 104 MENÚ MONITOR 4.1.9 MONITORIZACIÓN DEL CONTROLADOR PID EXTERNO Tabla 27: Monitorización de los valores del controlador PID externo Índice Valor de monitor Unidad Escala Descripción Tal y como está estable- cido en P3.14.1.1 0 (con- V2.9.1 Consigna ExtPID Varía...
Página 105: Monitorización De Los Datos De Proceso De Fieldbus
MENÚ MONITOR VACON · 105 4.1.11 CONTADORES DE MANTENIMIENTO Tabla 29: Monitorización de los contadores de mantenimiento Índice Valor de monitor Unidad Escala Descripción Contador de man- V2.11.1 h/kRev Varía 1101 tenimiento 1 4.1.12 MONITORIZACIÓN DE LOS DATOS DE PROCESO DE FIELDBUS Tabla 30: Monitorización de los datos de proceso de fieldbus...
Página 106: Menú Parámetros
VACON · 106 MENÚ PARÁMETROS MENÚ PARÁMETROS GRUPO 3.1: AJUSTES DEL MOTOR Tabla 31: Datos nominales de motor de la placa de características Índice Parámetro Mín. Máx. Unidad Descripción defecto Tensión nominal del P3.1.1.1 Varía Varía Varía motor Frecuencia nominal P3.1.1.2...
Página 107 MENÚ PARÁMETROS VACON · 107 Tabla 32: Ajustes de control del motor Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Control de frecuen- P3.1.2.1 Modo Control 1 = Control de veloci- 2 = Control de par 0 = Motor Inducción 1 = Imanes permanen- P3.1.2.2...
Página 108 VACON · 108 MENÚ PARÁMETROS Tabla 33: Ajustes de límites del motor Índice Ocultación Mín. Máx. Unidad Descripción defecto Límite de intensidad P3.1.3.1 *0.1 Varía del motor P3.1.3.2 Límite de par motor 300.0 300.0 1287 Límite del par gene- P3.1.3.3 300.0...
Página 109 MENÚ PARÁMETROS VACON · 109 Tabla 34: Ajustes de lazo abierto Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Lineal P3.1.4.1 Ratio U/f 1 = Cuadrático 2 = Programable Frecuencia del punto P3.1.4.2 8.00 P3.3.1.2 Varía de desexcitación Tensión en el punto P3.1.4.3...
Página 110 VACON · 110 MENÚ PARÁMETROS Tabla 35: Parámetros de arranque I/f Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Deshabilitado P3.1.4.12.1 Arranque I/f 1 = Habilitado (Inter- valo) Frecuencia arranque 0.5 * 0.2 * P3.1.4.12.2 P3.1.1.2 P3.1.1.2 Intensidad arranque P3.1.4.12.3...
Página 111 MENÚ PARÁMETROS VACON · 111 Tabla 37: Ajustes de control sin sensor Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Deshabilitado P3.1.6.1 Control sin sensor 1724 1 = Habilitado (Inter- valo) B0 = Identificación de resistencia del estátor Opciones de control B8 = Límite intensidad...
Página 112: Grupo 3.2: Configuración De Marcha/Paro
VACON · 112 MENÚ PARÁMETROS GRUPO 3.2: CONFIGURACIÓN DE MARCHA/PARO Tabla 38: Menú Configuración de marcha/paro Índice Parámetro Mín. Máx. Unidad Descripción defecto Lugar Control 0 = Control de I/O P3.2.1 Remoto 1 = Control de Fieldbus 0 = Remoto P3.2.2...
Página 113 MENÚ PARÁMETROS VACON · 113 Tabla 38: Menú Configuración de marcha/paro Índice Parámetro Mín. Máx. Unidad Descripción defecto Lógica = 0 Señal de control 1 = Marcha directa Señal de control 2 = Marcha inversa Lógica = 1 Señal de control 1 = Marcha directa (flanco) Señal de control 2 =...
Página 114 VACON · 114 MENÚ PARÁMETROS Tabla 38: Menú Configuración de marcha/paro Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = Mantener marcha Función remoto a P3.2.10 1 = Mantener marcha y local referencia 2 = Paro * = La selección de la aplicación con el parámetro P1.2 Aplicación proporciona el valor por defecto.
Página 115: Grupo 3.3: Referencias
MENÚ PARÁMETROS VACON · 115 GRUPO 3.3: REFERENCIAS Tabla 39: Parámetros de referencia de frecuencia Índice Parámetro Mín. Máx. Unidad Descripción defecto P3.3.1.1 Frecuencia mínima 0.00 P3.3.1.2. 0.00 50.00 / P3.3.1.2 Frecuencia máxima P3.3.1.1. 320.00 60.00 Límite de referencia P3.3.1.3 de frecuencia posi- -320.0...
Página 116 VACON · 116 MENÚ PARÁMETROS Tabla 39: Parámetros de referencia de frecuencia Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = Frecuencia fija 0 1 = Panel 2 = Fieldbus 3 = AI1 4 = AI2 5 = AI1+AI2 6 = Referencia de PID 7 = Potenciómetro...
Página 117 MENÚ PARÁMETROS VACON · 117 * = La selección de la aplicación con el parámetro P1.2 Aplicación proporciona el valor por defecto. Consulte los valores por defecto en el capítulo 12 Apéndice 1. LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Página 118 VACON · 118 MENÚ PARÁMETROS Tabla 40: Parámetros de referencia de par Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = Deshabilitado 1 = Panel 2 = Joystick 3 = AI1 4 = AI2 5 = AI3 6 = AI4...
Página 119 MENÚ PARÁMETROS VACON · 119 Tabla 40: Parámetros de referencia de par Índice Parámetro Mín. Máx. Unidad Descripción defecto Control de par sin Este menú incluye dos parámetros. Consulte la tabla Tabla 42. M3.3.2.9 sensor Tabla 41: Parámetros para el control de par en control de lazo abierto Índice...
Página 120 VACON · 120 MENÚ PARÁMETROS Tabla 43: Parámetros de frecuencias fijas Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Codificación Bina- Modo de frecuencia P3.3.3.1 fija 1 = Número de entra- P3.3.3.2 Frecuencia fija 0 P3.3.1.1 P3.3.1.2 5.00 P3.3.3.3 Frecuencia fija 1 P3.3.1.1...
Página 121 MENÚ PARÁMETROS VACON · 121 Tabla 44: Parámetros de potenciómetro motorizado Índice Ocultación Mín. Máx. Unidad Descripción defecto DigIN Potenciómetro moto- P3.3.4.1 ranura OPEN = No activo rizado SUBIR CLOSED = Activo DigIN Potenciómetro moto- OPEN = No activo P3.3.4.2...
Página 122: Grupo 3.4: Configuración De Rampas Y Frenos
VACON · 122 MENÚ PARÁMETROS Tabla 46: Parámetros de velocidad jogging Índice Ocultación Mín. Máx. Unidad Descripción defecto DigIN P3.3.6.1 Habilitar DI jogging Varía Varía ranura Activación de la refe- DigIN P3.3.6.2 rencia 1 de velocidad Varía Varía ranura jogging Activación de la refe-...
Página 123 MENÚ PARÁMETROS VACON · 123 Tabla 48: Configuración de rampa 2 Índice Ocultación Mín. Máx. Unidad Descripción defecto P3.4.2.1 Forma rampa 2 100.0 Tiempo de acelera- P3.4.2.2 300.0 10.0 ción 2 Tiempo de decelera- P3.4.2.3 300.0 10.0 ción 2 DigIN 0 = OPEN P3.4.2.4...
Página 124 VACON · 124 MENÚ PARÁMETROS Tabla 51: Parámetros del frenado por flujo Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Deshabilitado P3.4.5.1 Frenado por flujo 1 = Habilitado (Inter- valo) Intensidad de fre- P3.4.5.2 nado por flujo LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Página 125: Grupo 3.5: Configuración De I/O
MENÚ PARÁMETROS VACON · 125 GRUPO 3.5: CONFIGURACIÓN DE I/O Tabla 52: Ajustes de entradas digitales Índice Ocultación Mín. Máx. Unidad Descripción defecto DigIN P3.5.1.1 Señal de control 1 A ranuraA.1 DigIN P3.5.1.2 Señal de control 2 A ranuraA.2 DigIN P3.5.1.3...
Página 126 VACON · 126 MENÚ PARÁMETROS Tabla 52: Ajustes de entradas digitales Índice Ocultación Mín. Máx. Unidad Descripción defecto CLOSED = Resetea P3.5.1.13 Reset fallo cerrado Varía todos los fallos activos. DigIN OPEN = Resetea todos P3.5.1.14 Reset fallo abierto ranura los fallos activos.
Página 127: Closed = Regulación
MENÚ PARÁMETROS VACON · 127 Tabla 52: Ajustes de entradas digitales Índice Ocultación Mín. Máx. Unidad Descripción defecto DigIN Potenciómetro moto- OPEN = No activo P3.5.1.24 ranura0.1 rizado SUBIR CLOSED = Activo. DigIN Potenciómetro moto- OPEN = No activo P3.5.1.25 ranura0.1...
Página 128 VACON · 128 MENÚ PARÁMETROS Tabla 52: Ajustes de entradas digitales Índice Ocultación Mín. Máx. Unidad Descripción defecto DigIN Enclavamiento del OPEN = No activo P3.5.1.36 ranura motor 3 CLOSED = Activo DigIN Enclavamiento del OPEN = No activo P3.5.1.37...
Página 129 MENÚ PARÁMETROS VACON · 129 Tabla 52: Ajustes de entradas digitales Índice Ocultación Mín. Máx. Unidad Descripción defecto DigIN Activación de Auto- P3.5.1.48 ranura 1715 Limpieza ABIERTO = Juego de DigIN Selección de juego parámetros 1 P3.5.1.49 ranura de parámetros 1/2 CERRADO = Juego de parámetros 2...
Página 130 VACON · 130 MENÚ PARÁMETROS Tabla 53: Ajustes de entrada analógica 1 Índice Parámetro Mín. Máx. Unidad Descripción defecto Selección de señal AI ranura P3.5.2.1.1 de AI1 Tiempo de filtrado de P3.5.2.1.2 señal de entrada 0.00 300.00 0.1 * analógica 1 (AI1) Rango señal entrada...
Página 131 MENÚ PARÁMETROS VACON · 131 Tabla 55: Ajustes de entrada analógica 3 Índice Parámetro Mín. Máx. Unidad Descripción defecto Selección señal de Consulte P3.5.2.1.1. AI ranura P3.5.2.3.1 entrada analógica (AI3) Tiempo de filtrado de Consulte P3.5.2.1.2. P3.5.2.3.2 señal de entrada 0.00...
Página 132 VACON · 132 MENÚ PARÁMETROS Tabla 57: Ajustes de entrada analógica 5 Índice Parámetro Mín. Máx. Unidad Descripción defecto Selección señal Consulte P3.5.2.1.1. AI ranura P3.5.2.5.1 entrada analógica 5 (AI5) Tiempo de filtrado de Consulte P3.5.2.1.2. P3.5.2.5.2 señal de entrada 0.00...
Página 133 MENÚ PARÁMETROS VACON · 133 Tabla 59: Ajustes de salida digital en la tarjeta de I/O estándar Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = No usado 1 = Listo 2 = Marcha 3 = Fallo 4 = Fallo invertido 5 = Alarma 6 = Inversión de giro...
Página 134 VACON · 134 MENÚ PARÁMETROS Tabla 59: Ajustes de salida digital en la tarjeta de I/O estándar Índice Ocultación Mín. Máx. Unidad Descripción defecto 24 = Alarma/fallo de protección anticonge- lación 25 = Control de motor 26 = Control de motor...
Página 135: Las Salidas Digitales De Las Ranuras De Expansión C, D Y E
MENÚ PARÁMETROS VACON · 135 Tabla 59: Ajustes de salida digital en la tarjeta de I/O estándar Índice Ocultación Mín. Máx. Unidad Descripción defecto 46 = Block Out.3 47 = Block Out.4 48 = Block Out.5 49 = Block Out.6 50 = Block Out.7...
Página 136 VACON · 136 MENÚ PARÁMETROS Tabla 60: Ajustes de la salida analógica en la tarjeta de I/O estándar Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = TEST 0 % (Sin utili- zar) 1 = TEST 100 % 2 = Frecuencia de salida (0 - fmáx)
Página 137 MENÚ PARÁMETROS VACON · 137 Tabla 60: Ajustes de la salida analógica en la tarjeta de I/O estándar Índice Ocultación Mín. Máx. Unidad Descripción defecto 17 = ProcessDataIn4 (0-100 %) 18 = ProcessDataIn5 (0-100 %) 19 = ProcessDataIn6 (0-100 %)
Página 138: Las Salidas Analógicas De Las Ranuras De Expansión C, D Y E
VACON · 138 MENÚ PARÁMETROS * = La selección de la aplicación con el parámetro P1.2 Aplicación proporciona el valor por defecto. Consulte los valores por defecto en el capítulo 12 Apéndice 1. LAS SALIDAS ANALÓGICAS DE LAS RANURAS DE EXPANSIÓN C, D Y E Muestra solo los parámetros de las salidas en las tarjetas opcionales situadas en las...
Página 139 MENÚ PARÁMETROS VACON · 139 Tabla 62: Los valores por defecto para Process Data Out en el Fieldbus Datos Valor por defecto Escala Fieldbus PD Out 1 Frecuencia de salida 0.01 Hz Fieldbus PD Out 2 Velocidad del motor 1 rpm...
Página 140: Grupo 3.7: Frecuencias Prohibidas
VACON · 140 MENÚ PARÁMETROS GRUPO 3.7: FRECUENCIAS PROHIBIDAS Tabla 63: Frecuencias prohibidas Índice Ocultación Mín. Máx. Unidad Descripción defecto Límite bajo de rango 0 = Deshabilitado P3.7.1 1 de frecuencias -1.00 320.00 0.00 prohibidas Límite alto de rango 0 = Deshabilitado P3.7.2...
Página 141: Grupo 3.8: Supervisiones
MENÚ PARÁMETROS VACON · 141 GRUPO 3.8: SUPERVISIONES Tabla 64: Ajustes de supervisión Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = Frecuencia de salida 1 = Referencia de fre- cuencia 2 = Intensidad del motor 3 = Par motor 4 = Potencia de motor 5 = Tensión de bus de CC...
Página 142 VACON · 142 MENÚ PARÁMETROS Tabla 64: Ajustes de supervisión Índice Parámetro Mín. Máx. Unidad Descripción defecto Límite de histéresis P3.8.8 0.00 50.00 Varía 5.00 1438 de supervisión 2 LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Página 143: Grupo 3.9: Protecciones
MENÚ PARÁMETROS VACON · 143 GRUPO 3.9: PROTECCIONES Tabla 65: Ajustes de protecciones generales Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Sin acción 1 = Alarma 2 = Fallo (paro de Respuesta frente a P3.9.1.2 acuerdo con modo de...
Página 144 VACON · 144 MENÚ PARÁMETROS Tabla 65: Ajustes de protecciones generales Índice Ocultación Mín. Máx. Unidad Descripción defecto Respuesta frente al 0 = Sin acción fallo de desactiva- 1 = Alarma P3.9.1.14 ción del par de segu- 2 = Fallo (mediante...
Página 145 MENÚ PARÁMETROS VACON · 145 Tabla 67: Ajustes de protección contra bloqueo del motor Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = Sin acción 1 = Alarma 2 = Fallo (paro de Fallo motor blo- P3.9.3.1 acuerdo con modo de...
Página 146 VACON · 146 MENÚ PARÁMETROS Tabla 69: Ajustes de la función de paro rápido Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Paro libre 1 = Tiempo de decele- ración en paro rápido P3.9.5.1 Modo de paro rápido Varía...
Página 147 MENÚ PARÁMETROS VACON · 147 NOTA! Los ajustes de entrada de temperatura solo están disponibles si hay instalada una tarjeta opcional B8 o BH. Tabla 71: Ajustes de fallo de entrada de temperatura 2 Índice Parámetro Mín. Máx. Unidad Descripción defecto B0 = Señal de tempe-...
Página 148 VACON · 148 MENÚ PARÁMETROS Tabla 72: Ajustes de protección de nivel bajo de entrada analógica (AI) Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Deshabilitada 1 = Habilitada en estado de marcha P3.9.8.1 Protección AI < 4mA 2 = Protección activada...
Página 149 MENÚ PARÁMETROS VACON · 149 Tabla 74: Fallo defin usuario2 Índice Ocultación Mín. Máx. Unidad Descripción defecto DigIN OPEN = Sin funciona- miento P3.9.10.1 Fallo defin usuario2 ranura 15524 CERRADO = Fallo acti- vado Respuesta al fallo de Fallo, P3.9.10.2...
Página 150: Grupo 3.10: Reset Automático
VACON · 150 MENÚ PARÁMETROS 5.10 GRUPO 3.10: RESET AUTOMÁTICO Tabla 75: Ajustes de Reset automático Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Deshabilitado P3.10.1 Reset automático 1 = Habilitado 0 = Arranque al vuelo P3.10.2 Función de rearme 1 = De acuerdo con P3.2.4.
Página 151: Grupo 3.11: Ajustes De La Aplicación
MENÚ PARÁMETROS VACON · 151 Tabla 75: Ajustes de Reset automático Índice Ocultación Mín. Máx. Unidad Descripción defecto Reset automático: 0 = No P3.10.13 Fallo baja carga 1 = Sí Reset automático: 0 = No P3.10.14 Fallo supervisión PID 1 = Sí...
Página 152: Grupo 3.12: Funciones De Temporizador
VACON · 152 MENÚ PARÁMETROS 5.12 GRUPO 3.12: FUNCIONES DE TEMPORIZADOR Tabla 77: Intervalo de tiempo 1 Índice Parámetro Mín. Máx. Unidad Descripción defecto hh:mm: P3.12.1.1 Tiempo conexión 00:00:00 23:59:59 00:00:00 1464 hh:mm: P3.12.1.2 Tiempo desconexión 00:00:00 23:59:59 00:00:00 1465...
Página 153 MENÚ PARÁMETROS VACON · 153 Tabla 80: Intervalo 4 Índice Parámetro Mín. Máx. Unidad Descripción defecto hh:mm: Consulte el intervalo 1. P3.12.4.1 Tiempo conexión 00:00:00 23:59:59 00:00:00 1479 hh:mm: Consulte el intervalo 1. P3.12.4.2 Tiempo desconexión 00:00:00 23:59:59 00:00:00 1480 P3.12.4.3...
Página 154 VACON · 154 MENÚ PARÁMETROS Tabla 83: Temporizador 2 Índice Parámetro Mín. Máx. Unidad Descripción defecto Consulte Temporizador P3.12.7.1 Duración 72000 1491 DigIN Consulte Temporizador P3.12.7.2 Temporizador 2 ranura Consulte Temporizador P3.12.7.3 Asignar a canal 1492 Tabla 84: Temporizador 3 Índice...
Página 155: Grupo 3.13: Controlador Pid
MENÚ PARÁMETROS VACON · 155 5.13 GRUPO 3.13: CONTROLADOR PID Tabla 85: Ajustes básicos del controlador PID Índice Parámetro Mín. Máx. Unidad Descripción defecto P3.13.1.1 Ganancia de PID 0.00 1000.00 100.00 P3.13.1.2 Tiempo integral PID 0.00 600.00 1.00 P3.13.1.3 Tiempo derivada PID 0.00...
Página 156: Descripción
VACON · 156 MENÚ PARÁMETROS Tabla 86: Ajustes de referencia Índice Parámetro Mín. Máx. Unidad Descripción defecto P3.13.2.1 Referencia panel 1 Varía Varía Varía P3.13.2.2 Referencia panel 2 Varía Varía Varía Referencia de tiempo P3.13.2.3 0.00 300.0 0.00 1068 de rampa...
Página 157 MENÚ PARÁMETROS VACON · 157 Tabla 86: Ajustes de referencia Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = No usado 1 = Referencia panel 1 2 = Referencia panel 2 3 = AI1 4 = AI2 5 = EA3...
Página 158 VACON · 158 MENÚ PARÁMETROS Tabla 86: Ajustes de referencia Índice Parámetro Mín. Máx. Unidad Descripción defecto Mínimo de referencia Consulte P3.13.2.7. P3.13.2.11 -200.00 200.00 0.00 1073 Máximo de referen- Consulte P3.13.2.8. P3.13.2.12 -200.00 200.00 100.00 1074 cia 2 Refuerzo de referen- Consulte P3.13.2.9.
Página 159 MENÚ PARÁMETROS VACON · 159 Tabla 87: Ajustes de valor actual Índice Parámetro Mín. Máx. Unidad Descripción defecto 1 = Solo se utiliza la fuente 1 2 = SQRT (Fuente 1); (Flujo=Constante x SQRT(presión)) 3 = SQRT (Fuente 1 -...
Página 160 VACON · 160 MENÚ PARÁMETROS Tabla 87: Ajustes de valor actual Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = No usado 1 = AI1 2 = AI2 3 = EA3 4 = EA4 5 = EA5 6 = EA6...
Página 161 MENÚ PARÁMETROS VACON · 161 * = La selección de la aplicación con el parámetro P1.2 Aplicación proporciona el valor por defecto. Consulte los valores por defecto en el capítulo 12 Apéndice 1. Tabla 88: Ajustes de valor actual estimado Índice...
Página 162 VACON · 162 MENÚ PARÁMETROS Tabla 89: Ajustes de la Función dormir Índice Ocultación Mín. Máx. Unidad Descripción defecto Frecuencia de dor- P3.13.5.1 0.00 320.00 0.00 1016 mir SP1 Retraso de dormir de P3.13.5.2 1017 Nivel de despertar P3.13.5.3 Varía 0.0000...
Página 163 MENÚ PARÁMETROS VACON · 163 Tabla 91: Parámetros de compensación por pérdida de presión Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Deshabilitado P3.13.7.1 Habilitar referencia 1 1189 1 = Habilitado (Inter- valo) Máximo compensa- P3.13.7.2 Varía Varía Varía Varía...
Página 164 VACON · 164 MENÚ PARÁMETROS Tabla 93: Parámetros de supervisión de presión de entrada Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = Deshabilitado P3.13.9.1 Habilitar supervisión 1685 1 = Habilitado (Inter- valo) 0 = Entrada analógica 1 1 = Entrada analógica 2 2 = Entrada analógica 3...
Página 165 MENÚ PARÁMETROS VACON · 165 Tabla 93: Parámetros de supervisión de presión de entrada Índice Parámetro Mín. Máx. Unidad Descripción defecto Nivel de fallo de P3.13.9.8 Varía Varía Varía Varía 1692 supervisión Retraso de fallo de P3.13.9.9 0.00 60.00 5.00 1693 supervisión...
Página 166 VACON · 166 MENÚ PARÁMETROS Tabla 94: Parámetros de protección congelación Unida Índice Parámetro Mín. Máx. Descripción defecto Protección congela- P3.13.10.1 1704 0 = Deshabilitado ción 1 = Habilitado 0 = Entrada de tempe- ratura 1 (-50..200 C) 1 = Entrada de tempe- ratura 2 (-50..200 C)
Página 167 MENÚ PARÁMETROS VACON · 167 Tabla 94: Parámetros de protección congelación Unida Índice Parámetro Mín. Máx. Descripción defecto Mínimo de señal de P3.13.10. P3.13.10.3 -100.0 °C/°F -50.0 (°C) 1706 temperatura Máximo de señal de P3.13.10 P3.13.10.4 300.0 °C/°F 200.0 (°C)
Página 168: Grupo 3.14: Controlador Pid Externo
VACON · 168 MENÚ PARÁMETROS 5.14 GRUPO 3.14: CONTROLADOR PID EXTERNO Tabla 95: Ajustes básicos del controlador PID externo Índice Parámetro Mín. Máx. Unidad Descripción defecto 0 = Deshabilitado P3.14.1.1 Habilitar PID externo 1630 1 = Habilitado (Inter- valo) DigIN...
Página 169 MENÚ PARÁMETROS VACON · 169 Tabla 96: Referencias del controlador PID externo Índice Parámetro Mín. Máx. Unidad Descripción defecto P3.14.2.1 Referencia panel 1 0.00 100.00 Varía 0.00 1640 Consulte P3.13.2.1 P3.14.2.2 Referencia panel 2 0.00 100.00 Varía 0.00 1641 Consulte P3.13.2.2 Referencia de tiempo Consulte P3.13.2.3...
Página 170 VACON · 170 MENÚ PARÁMETROS Tabla 96: Referencias del controlador PID externo Índice Parámetro Mín. Máx. Unidad Descripción defecto Si se seleccionan entra- das de temperatura, debe establecer los valores de los paráme- tros P3.14.1.8 Mínimo de Selección de refe- unidad de proceso y P3.14.2.5...
Página 171 MENÚ PARÁMETROS VACON · 171 Tabla 97: Valor actual del controlador PID externo Índice Parámetro Mín. Máx. Unidad Descripción defecto Función de valor P3.14.3.1 1650 actual Ganancia de función P3.14.3.2 -1000.0 1000.0 100.0 1651 de valor actual Selección de fuente Consulte P3.13.3.3.
Página 172: Grupo 3.15: Multibomba
VACON · 172 MENÚ PARÁMETROS 5.15 GRUPO 3.15: MULTIBOMBA Tabla 99: Parámetros MultiBomba Índice Ocultación Mín. Máx. Unidad Descripción defecto P3.15.1 Número de motores 1001 0 = Deshabilitado Función de enclava- P3.15.2 1032 miento 1 = Habilitado (Inter- valo) 0 = Deshabilitado P3.15.3...
Página 173: Grupo 3.16: Contadores De Mantenimiento
MENÚ PARÁMETROS VACON · 173 Tabla 99: Parámetros MultiBomba Índice Ocultación Mín. Máx. Unidad Descripción defecto DigIN Consulte P3.15.10 Enclavamiento del P3.15.14 Varía Varía ranura motor 5 DigIN Consulte P3.15.10 Enclavamiento del P3.15.15 Varía Varía ranura motor 6 Supervisión de Consulte más abajo los parámetros de supervisión de sobrepresión.
Página 174: Grupo 3.17: Modo Anti-Incendio
VACON · 174 MENÚ PARÁMETROS 5.17 GRUPO 3.17: MODO ANTI-INCENDIO Tabla 102: Parámetros del modo Anti-Incendio Índice Ocultación Mín. Máx. Unidad Descripción defecto 1002 = Habilitado P3.17.1 Contraseña 9999 1599 1234 = Modo prueba 0 = Frecuencia de modo Anti-Incendio...
Página 175 MENÚ PARÁMETROS VACON · 175 Tabla 102: Parámetros del modo Anti-Incendio Índice Ocultación Mín. Máx. Unidad Descripción defecto Consulte la Tabla 21 Elementos del menú monitor. 0 = Deshabilitado V3.17.7 Estado Anti-Incendio 1597 1 = Habilitado (Inter- valo) 2 = Activado (habilitado...
Página 176: Grupo 3.18: Parámetros De Caldeo Del Motor
VACON · 176 MENÚ PARÁMETROS 5.18 GRUPO 3.18: PARÁMETROS DE CALDEO DEL MOTOR Tabla 103: Parámetros de caldeo del motor Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = No usado 1 = Siempre en estado de paro 2 = Controlado por la Función caldeo...
Página 177: Grupo 3.20: Freno Mecánico
MENÚ PARÁMETROS VACON · 177 NOTA! Al utilizar el Programador de Lógicas, utilice la herramienta gráfica Programador de Lógicas en VACON Live. ® 5.20 GRUPO 3.20: FRENO MECÁNICO Tabla 105: Parámetros de freno mecánico Índice Ocultación Mín. Máx. Unidad Descripción...
Página 178: Grupo 3.21: Control De Bomba
VACON · 178 MENÚ PARÁMETROS 5.21 GRUPO 3.21: CONTROL DE BOMBA Tabla 106: Parámetros de autolimpieza Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Deshabilitado P3.21.1.1 Función de limpieza 1714 1 = Habilitado (Inter- valo) DigIN P3.21.1.2 Activación limpieza...
Página 179: Grupo 3.22: Filtro Armónico Avanzado
MENÚ PARÁMETROS VACON · 179 Tabla 108: Parámetros de la bomba de cebado Índice Ocultación Mín. Máx. Unidad Descripción defecto 0 = Deshabilitado P3.21.3.1 Función de cebado 1677 1 = Habilitado (Inter- valo) P3.21.3.2 Tiempo de cebado 320.00 1678 5.22 GRUPO 3.22: FILTRO ARMÓNICO AVANZADO...
Página 180: Menú Diagnóstico
Proporcione una señal de Reset en el terminal de I/O. • Proporcione un señal de Reset con el Fieldbus. • Proporcione un señal de Reset en VACON Live. ® • En el submenú Fallos activos puede almacenar un máximo de 10 fallos. El submenú muestra los fallos en la secuencia en la que se han producido.
Página 181 MENÚ DIAGNÓSTICO VACON · 181 Tabla 110: El total de parámetros de contador en el menú de diagnóstico Índice Parámetro Mín. Máx. Unidad Descripción defecto La cantidad de energía que se toma de la red de alimentación. El contador no se puede resetear.
Página 182: Contadordisparos
VACON · 182 MENÚ DIAGNÓSTICO Tabla 110: El total de parámetros de contador en el menú de diagnóstico Índice Parámetro Mín. Máx. Unidad Descripción defecto La cantidad de tiempo Contador de alimen- que la unidad de poten- V4.4.11 tación a la red (panel 2294 cia ha estado activa.
Página 183: Reset Del Contador
MENÚ DIAGNÓSTICO VACON · 183 Tabla 111: Los parámetros del contador reseteable en el menú de diagnóstico Índice Parámetro Mín. Máx. Unidad Descripción defecto Este contador se puede resetear. En el panel de texto: la unidad de energía más alta que se indica en la pantalla es MW.
Página 184: Información De Software
VACON · 184 MENÚ DIAGNÓSTICO INFORMACIÓN DE SOFTWARE Tabla 112: Los parámetros de información de software del menú de diagnóstico Índice Parámetro Mín. Máx. Unidad Descripción defecto Paquete de software El código de identifica- V4.6.1 (panel gráfico) ción de software ID paquete software V4.6.2...
Página 185: Menú I/O Y Hardware
MENÚ I/O Y HARDWARE VACON · 185 MENÚ I/O Y HARDWARE En el menú I/O y hardware están los diferentes ajustes relacionados con las opciones. Los valores de este menú están sin procesar, es decir, la aplicación no ha ajustado su escala.
Página 186 VACON · 186 MENÚ I/O Y HARDWARE Tabla 113: Los parámetros de I/O estándar en el menú I/O y hardware Índice Parámetro Mín. Máx. Unidad Descripción defecto Estado de la señal de V5.1.1 Entrada digital 1 2502 entrada digital Estado de la señal de V5.1.2...
Página 187: Ranuras De Las Placas Opcionales
MENÚ I/O Y HARDWARE VACON · 187 Tabla 113: Los parámetros de I/O estándar en el menú I/O y hardware Índice Parámetro Mín. Máx. Unidad Descripción defecto Muestra el modo que se establece para la señal de entrada ana- lógica. La selección se...
Página 188: Reloj En Tiempo Real
VACON · 188 MENÚ I/O Y HARDWARE Tabla 114: Parámetros relacionados con las tarjetas opcionales Menú Función Descripción Ajustes Los ajustes que están relacionados con la tarjeta opcional Ranura C Control Monitorice los datos que están relacionados con la tarjeta...
Página 189: Ajustes De La Unidad De Potencia
MENÚ I/O Y HARDWARE VACON · 189 AJUSTES DE LA UNIDAD DE POTENCIA En este menú, puede cambiar los ajustes del ventilador, el chopper de frenado, el filtro senoidal y el filtro armónico. El ventilador funciona en modo optimizado o en el modo siempre activo. En el modo optimizado, la lógica interna del convertidor recibe datos sobre la temperatura y controla la...
Página 190 VACON · 190 MENÚ I/O Y HARDWARE PANEL Tabla 117: Los parámetros de panel en el menú I/O y hardware Índice Parámetro Mín. Máx. Unidad Descripción defecto El tiempo tras el cual la pantalla vuelve a la página que se esta- blece con el parámetro...
Página 191 MENÚ I/O Y HARDWARE VACON · 191 Nivel de sub- Nivel de submenú 2 Nivel de submenú 3 Nivel de submenú 4 menú 1 RS-485 Ajustes comunes Protocolo Modbus RTU MSTP BacNet RS-485 Modbus RTU Parámetros Dirección de esclavo Velocidad transmisión...
Página 192 VACON · 192 MENÚ I/O Y HARDWARE Nivel de sub- Nivel de submenú 2 Nivel de submenú 3 Nivel de submenú 4 menú 1 RS-485 Parámetros Dirección de esclavo Tiempo de espera de comunica- ción Control Estado protocolo FB Estado de comunicación Datos no válidos...
Página 193 MENÚ I/O Y HARDWARE VACON · 193 Nivel de sub- Nivel de submenú 2 Nivel de submenú 3 Nivel de submenú 4 menú 1 Ethernet Ajustes comunes Modo de dirección IP IP fija Dirección IP Máscara de subred Puerta de enlace por defecto Dirección IP...
Página 194 VACON · 194 MENÚ I/O Y HARDWARE Nivel de sub- Nivel de submenú 2 Nivel de submenú 3 Nivel de submenú 4 menú 1 Ethernet Bacnet IP Parámetros Número de instancia Tiempo de espera de comunica- ción Protocolo en uso...
Página 195 MENÚ I/O Y HARDWARE VACON · 195 Nivel de sub- Nivel de submenú 2 Nivel de submenú 3 Nivel de submenú 4 menú 1 Ethernet Profinet IO Parámetros Protocolo en uso Tiempo de espera de comunica- ción Control Estado protocolo FB Com.
Página 196: Ajustes De Usuario, Favoritos Y Menús De Nivel De Usuario
VACON · 196 AJUSTES DE USUARIO, FAVORITOS Y MENÚS DE NIVEL DE USUARIO AJUSTES DE USUARIO, FAVORITOS Y MENÚS DE NIVEL DE USUARIO AJUSTES DE USUARIO Tabla 118: Ajustes generales del menú de ajustes de usuario Índice Parámetro Mín. Máx.
Página 197: Copia Seguridad Parámetros
AJUSTES DE USUARIO, FAVORITOS Y MENÚS DE NIVEL DE USUARIO VACON · 197 8.1.1 COPIA SEGURIDAD PARÁMETROS Tabla 119: Los parámetros de copia de seguridad de parámetros del menú de ajustes de usuario Índice Parámetro Mín. Máx. Unidad Descripción defecto Restaura los valores de los parámetros por...
Página 198: Adición De Un Elemento A Favoritos
VACON · 198 AJUSTES DE USUARIO, FAVORITOS Y MENÚS DE NIVEL DE USUARIO NOTA! Este menú no está disponible en la herramienta VACON Live. ® Si utiliza con frecuencia los mismos elementos, puede añadirlos a Favoritos. Puede recopilar un juego de parámetros o señales de monitorización de todos los menús del panel. No es necesario buscarlos en la estructura de menús uno a uno.
Página 199: Niveles De Usuario
AJUSTES DE USUARIO, FAVORITOS Y MENÚS DE NIVEL DE USUARIO VACON · 199 Busque el elemento que desea quitar. Presione el READY botón OK. STOP Favourites Motor Nom Freq 50.00 Hz Seleccione Quitar de favoritos. READY STOP Motor Nom Freq...
Página 200: Cambio Del Código De Acceso De Los Niveles De Usuario
VACON · 200 AJUSTES DE USUARIO, FAVORITOS Y MENÚS DE NIVEL DE USUARIO Tabla 120: Los parámetros de nivel de usuario Índice Parámetro Mín. Máx. Unidad Descripción defecto 1 = Normal. Todos los menús son visibles en el menú principal.
Página 201: Access Code
AJUSTES DE USUARIO, FAVORITOS Y MENÚS DE NIVEL DE USUARIO VACON · 201 Vaya al código de acceso del elemento y presione el READY ALARM Keypad botón de flecha a la derecha. STOP Main Menu ID:2362 P8.2 User level Normal...
Página 202: Descripciones De Los Valores De Monitor
VACON · 202 DESCRIPCIONES DE LOS VALORES DE MONITOR DESCRIPCIONES DE LOS VALORES DE MONITOR Este capítulo incluye las descripciones básicas de todos los valores de monitor. MULTIMONITOR V2.1.1 FRECUENCIA DE REFERENCIA (ID 25) Este valor de monitorización muestra la referencia de frecuencia real al control de motor.
Página 203 DESCRIPCIONES DE LOS VALORES DE MONITOR VACON · 203 BÁSICA V2.3.1 FRECUENCIA DE SALIDA (ID 1) Este valor de monitorización muestra la frecuencia de salida real hacia el motor. V2.3.2 FRECUENCIA DE REFERENCIA (ID 25) Este valor de monitorización muestra la referencia de frecuencia real al control de motor.
Página 204 VACON · 204 DESCRIPCIONES DE LOS VALORES DE MONITOR V2.3.12 TEMPERATURA DEL MOTOR (ID 9) Este valor de monitorización muestra la temperatura calculada del motor expresada en porcentaje de la temperatura de funcionamiento nominal. Cuando el valor asciende por encima del 105%, se produce el fallo de protección térmica del motor.
Página 205: Entradas De Temperatura
DESCRIPCIONES DE LOS VALORES DE MONITOR VACON · 205 V2.4.8 ENTRADA ANALÓGICA 5 (ID 75) Este valor de monitorización muestra el valor de la señal de entrada analógica como porcentaje del rango utilizado. V2.4.9 ENTRADA ANALÓGICA 6 (ID 76) Este valor de monitorización muestra el valor de la señal de entrada analógica como porcentaje del rango utilizado.
Página 206 VACON · 206 DESCRIPCIONES DE LOS VALORES DE MONITOR V2.5.5 ENTRADA DE TEMPERATURA 5 (ID 70) Este valor de monitorización muestra el valor medido de la temperatura. La unidad del valor de monitorización es grados Celsius o grados Fahrenheit, dependiendo del valor del parámetro "Selección de C/F"...
Página 207 DESCRIPCIONES DE LOS VALORES DE MONITOR VACON · 207 El valor de monitorización es una palabra de 16 bits en la que cada bit representa el estado de una entrada digital. Se leen 6 entradas digitales de cada ranura. La palabra 1 empieza en la entrada 1 de la ranura A (bit 0) y finaliza en la entrada 4 de la ranura C (bit 15).
Página 208: V2.6.14 1 Potencia Eje Motor Decimal (Id 98)
VACON · 208 DESCRIPCIONES DE LOS VALORES DE MONITOR V2.6.14 1 POTENCIA EJE MOTOR DECIMAL (ID 98) Este valor de monitorización muestra la potencia en el eje real del motor (valor calculado con un decimal). La unidad de medida es kW o cv, dependiendo del valor del parámetro "Selección de kW/cv".
Página 209: Controlador Pid Externo
DESCRIPCIONES DE LOS VALORES DE MONITOR VACON · 209 CONTROLADOR PID V2.8.1 REFERENCIA DE PID (ID 20) Este valor de monitorización muestra el valor de la señal de consigna de PID en unidades de proceso. Puede utilizar el parámetro P3.13.1.7 para seleccionar la unidad de proceso (Véase 10.14.1 Ajustes básicos).
Página 210: V2.9.3 Error De Pidext (Id 85)
VACON · 210 DESCRIPCIONES DE LOS VALORES DE MONITOR V2.9.3 ERROR DE PIDEXT (ID 85) Este valor de monitorización muestra el valor de error del controlador PID. El valor de error es la desviación del valor actual de PID respecto a la referencia de PID en unidades de proceso.
Página 211 DESCRIPCIONES DE LOS VALORES DE MONITOR VACON · 211 Tabla 121: Fieldbus Control Word Descripciones Valor = 0 (FALSO) Valor = 1 (VERDADERO) Bit 0 Solicitud de paro del Fieldbus Solicitud de arranque del Fieldbus Bit 1 Solicitud de dirección de avance Solicitud de dirección de retroceso...
Página 212 VACON · 212 DESCRIPCIONES DE LOS VALORES DE MONITOR Tabla 121: Fieldbus Control Word Descripciones Valor = 0 (FALSO) Valor = 1 (VERDADERO) Bit 15 Reservado Reservado V2.12.2 REF. VELOCIDAD FB (ID 875) Este valor de monitorización muestra la referencia de frecuencia de fieldbus como porcentaje de la relación de frecuencia mínima con frecuencia máxima.
Página 213 DESCRIPCIONES DE LOS VALORES DE MONITOR VACON · 213 V2.12.10 FB DATA IN 8 (ID 883) Este valor de monitorización muestra el valor sin procesar de los datos de proceso en formato de 32 bits con signo. V2.12.11 FB STATUS WORD (ID 864) Este valor de monitorización muestra el estado de la Status Word del Fieldbus que la...
Página 214 VACON · 214 DESCRIPCIONES DE LOS VALORES DE MONITOR El valor 0 % indica la frecuencia mínima y el valor 100 % indica la frecuencia máxima. Este valor de monitorización se actualiza continuamente en función de las frecuencias mínima y máxima momentáneas y de la frecuencia de salida.
Página 215: Descripciones De Parámetros
DESCRIPCIONES DE PARÁMETROS VACON · 215 DESCRIPCIONES DE PARÁMETROS En este capítulo encontrará información sobre todos los parámetros de la aplicación VACON 100. Si fuera necesaria otra información, consulte el capítulo 5 Menú Parámetros o ® póngase en contacto con el distribuidor más próximo.
Página 216: Ajustes Del Motor
VACON · 216 DESCRIPCIONES DE PARÁMETROS P2.2.5 CANAL 2 MÍNIMO (ID 2371) Este parámetro se utiliza en el ajuste de escala por defecto. Puede ser necesario realizar ajustes. P2.2.6 CANAL 2 MÁXIMO (ID 2372) Este parámetro se utiliza en el ajuste de escala por defecto.
Página 217: Parámetros De Control Del Motor
DESCRIPCIONES DE PARÁMETROS VACON · 217 10.2.2 PARÁMETROS DE CONTROL DEL MOTOR P3.1.2.1 MODO DE CONTROL (ID 600) Este parámetro se utiliza para establecer el modo de control del convertidor de frecuencia. Número de Nombre de selección Descripción selección La referencia de frecuencia del convertidor está establecida en la frecuencia de salida sin compensación de desliza-...
Página 218 VACON · 218 DESCRIPCIONES DE PARÁMETROS P3.1.2.3 FRECUENCIA DE CONMUTACIÓN (ID 601) Este parámetro se utiliza para establecer la frecuencia de conmutación del convertidor de frecuencia. Al aumentar la frecuencia de conmutación se reduce la capacidad del convertidor de frecuencia. Se recomienda utilizar una frecuencia de conmutación inferior cuando el cable del motor sea largo para reducir las intensidades capacitivas en el cable del motor.
Página 219 DESCRIPCIONES DE PARÁMETROS VACON · 219 NOTA! Para iniciar el convertidor después de la identificación, es necesario una nueva orden de marcha. P3.1.2.5 INTENSIDAD MAGNETIZANTE (ID 612) Este parámetro se utiliza para establecer la intensidad magnetizante del motor. La intensidad magnetizante (corriente en vacío) del motor identifica los valores de los parámetros U/f si se proporcionan antes de realizarse la identificación en marcha.
Página 220 VACON · 220 DESCRIPCIONES DE PARÁMETROS no puede decaer. En la caída dinámica, se establece el tiempo de caída de carga. La carga cae de manera momentánea con energía a partir de la inercia del sistema. Esto hace que disminuyan los picos de par de intensidad cuando la carga cambia de manera repentina.
Página 221 DESCRIPCIONES DE PARÁMETROS VACON · 221 la tensión de alimentación cambia, por ejemplo, entre -15% y +10%, y • el proceso que se controla no tiene la tolerancia correspondiente para los cambios que • el controlador de baja tensión y el controlador de sobretensión efectúan en la frecuencia de salida del convertidor.
Página 222 VACON · 222 DESCRIPCIONES DE PARÁMETROS NOTA! La identificación en marcha establece un valor para este parámetro de manera automática. Se recomienda efectuar la identificación en marcha siempre que sea posible. Puede realizar la identificación en marcha con el parámetro P3.1.2.4.
Página 223: Límites De Motor
DESCRIPCIONES DE PARÁMETROS VACON · 223 P3.1.2.14 SOBREMODULACIÓN (ID 1515) Este parámetro se utiliza para deshabilitar la sobremodulación del convertidor de frecuencia. La sobremodulación aumenta al máximo la tensión de salida del convertidor, pero aumenta los armónicos de intensidad del motor.
Página 224 VACON · 224 DESCRIPCIONES DE PARÁMETROS Número de Nombre de selección Descripción selección La tensión del motor cambia de manera lineal en función de la frecuencia de salida. La tensión cambia del valor de P3.1.4.6 (Tensión de frecuencia cero) al valor de P3.1.4.3 Lineal (Tensión del punto de desexcitación del motor) a una fre-...
Página 225 DESCRIPCIONES DE PARÁMETROS VACON · 225 E. Por defecto: Frecuencia nominal del motor U[V] ID603 ID605 ID606 f[Hz] ID602 ID604 Imag. 24: La curva U/f programable A. Por defecto: Tensión nominal del motor C. Por defecto: Frecuencia nominal del B. Punto de desexcitación del motor motor Cuando el tipo de motor del parámetro tenga el valor Imanes permanentes (Motor de imán...
Página 226 VACON · 226 DESCRIPCIONES DE PARÁMETROS P3.1.4.2 y P3.1.4.3, cambie estos parámetros únicamente después de establecer los parámetros P3.1.1.1 y P3.1.1.2. P3.1.4.4 FRECUENCIA PUNTO MEDIO U/F (ID 604) Este parámetro se utiliza para establecer la frecuencia del punto medio de la curva U/f.
Página 227: Función De Arranque I/F
DESCRIPCIONES DE PARÁMETROS VACON · 227 de CC como el escaneo de CA, la frecuencia de deslizamiento indica qué procedimiento se aplica. Si la frecuencia de deslizamiento es menor que 2 Hz o el tipo de motor es de imanes permanentes, los pulsos de CC se deshabilitan automáticamente.
Página 228: Función De Estabilizador De Par
VACON · 228 DESCRIPCIONES DE PARÁMETROS Imag. 25: Los parámetros de arranque I/f A. Intensidad arranque I/f C. Intensidad Motor B. Frec Salida D. Frecuencia arranque I/f P3.1.4.12.1 ARRANQUE I/F (ID 534) Este parámetro se utiliza para habilitar la función de arranque I/f.
Página 229: Control Sin Sensor Avanzado
DESCRIPCIONES DE PARÁMETROS VACON · 229 P3.1.4.13.2 GANANCIA ESTABILIZADOR PAR EN PUNTO DE DESEXCITACIÓN (ID 1414) Este parámetro se utiliza para establecer la ganancia del estabilizador de par en el punto de desexcitación en una operación de control de lazo abierto.
Página 230 VACON · 230 DESCRIPCIONES DE PARÁMETROS Cuando esté poniendo en marcha la función de control sin sensor, realice siempre estos pasos: Realice la identificación con giro (P1.15/P3.1.2.4 = 2). • Establezca las frecuencias mínimas razonables (P3.3.1.1-3.3.1.4). • Utilice protección contra el bloqueo del motor (P3.9.3.1-3.9.3.4).
Página 231: Configuración De Marcha/Paro
DESCRIPCIONES DE PARÁMETROS VACON · 231 frecuencias bajas. El efecto de la temperatura se mitiga si, en lugar de usar un valor que se indique en la primera identificación en marcha, la resistencia se identifica en cada arranque. Cuando se establece el bit en 1, la resistencia del estátor se identifica durante la magnetización de arranque.
Página 232: Lugar De Control Remoto (I/O Lugar B)
Las órdenes de marcha, paro e inversión se ejecutan desde el Fieldbus. P3.2.1 LUGAR DE CONTROL REMOTO (ID 172) Este parámetro se utiliza para seleccionar el lugar de control remoto (marcha/paro). Utilice este parámetro para volver a pasar al control remoto desde VACON Live; por ®...
Página 233 DESCRIPCIONES DE PARÁMETROS VACON · 233 Número de Nombre de selección Descripción selección El convertidor acelera desde la frecuencia 0 hasta la refe- Rampa rencia de frecuencia. El convertidor detecta la velocidad real del motor y acelera Arranque al vuelo desde esa velocidad hasta la referencia de frecuencia.
Página 234 VACON · 234 DESCRIPCIONES DE PARÁMETROS Lugar de EN 1 control LUGARCONTROL EN 2 I/O LUGAR A EN 1 FunciónMarcha_I/O EN 2 Marcha permitida Habilitar Marcha Marcha control I/O LUGAR A(/B) Lógica de I/O A (/B) LógicaMarcha/Paro Inversión Inversión control I/O LUGAR A(/B) Señal 1...
Página 235 DESCRIPCIONES DE PARÁMETROS VACON · 235 Frecuencia de salida Frecuencia establecida 0 Hz Frecuencia establecida INV Permiso de marcha Señal de control 1 Señal de control 2 Botón de marcha del panel Botón de paro del panel 10 11 12 13 Imag.
Página 236 VACON · 236 DESCRIPCIONES DE PARÁMETROS Número de Nombre de selección Descripción selección Para el control mediante tres cables (control de pulso) SC1 = Directo (flanco) SC2 = Paro invertido SC3 = Inverso (flanco) Frecuencia de salida Frecuencia establecida 0 Hz...
Página 237 DESCRIPCIONES DE PARÁMETROS VACON · 237 Número de Nombre de selección Descripción selección Utilice esta función para evitar una puesta en marcha acci- dental. Para poder poner en marcha el motor de nuevo, debe SC1 = Directo (flanco) abrir el contacto de marcha/paro.
Página 238 VACON · 238 DESCRIPCIONES DE PARÁMETROS Número de Nombre de selección Descripción selección SC1 = Marcha SC2 = Inversión Frecuencia de salida Frecuencia establecida 0 Hz Frecuencia establecida Permiso de marcha Señal de control 1 Señal de control 2 Botón de marcha del panel Botón de...
Página 239 DESCRIPCIONES DE PARÁMETROS VACON · 239 12. El intento de poner en marcha el convertidor con el botón MARCHA no es correcto porque SC1 está inactiva. Número de Nombre de selección Descripción selección Utilice esta función para evitar una puesta en marcha acci- dental.
Página 240 VACON · 240 DESCRIPCIONES DE PARÁMETROS 9. Se presiona el botón PARO en el panel y 10. Para poder poner en marcha el la frecuencia suministrada al motor cae convertidor, debe abrir y cerrar de nuevo hasta 0. (Esta señal solo funciona si el SC1.
Página 241: Referencias
DESCRIPCIONES DE PARÁMETROS VACON · 241 10.4 REFERENCIAS 10.4.1 REFERENCIA DE FRECUENCIA Es posible programar la fuente de la referencia de frecuencia en todos los lugares de control excepto la herramienta de PC. Si utiliza el PC, siempre se toma la referencia de frecuencia de la herramienta de PC.
Página 242: Referencia De Par
VACON · 242 DESCRIPCIONES DE PARÁMETROS P3.3.1.6 SELECCIÓN DE LA REFERENCIA DE CONTROL DE I/O LUGAR B (ID 131) Este parámetro se utiliza para seleccionar el origen de la referencia cuando el lugar de control es I/O lugar B. Para más información, consulte P3.3.1.5. Solo puede forzar la activación del lugar de control de I/O lugar B con una entrada digital (P3.5.1.7).
Página 243 DESCRIPCIONES DE PARÁMETROS VACON · 243 P3.3.2.1 SELECCIÓN DE REFERENCIA DE PAR (ID 641) Este parámetro se utiliza para seleccionar la referencia de par. La escala de la referencia de par se ajusta entre los valores de P3.3.2.2. y P3.3.2.3.
Página 244: Frecuencia Máxima
VACON · 244 DESCRIPCIONES DE PARÁMETROS P3.3.2.6 REFERENCIA DE PAR DE PANEL (ID 1439) Este parámetro se utiliza para establecer la referencia de par de panel. Este parámetro se utiliza cuando P3.3.2.1. está establecido en 1. El valor de este parámetro se encuentra limitado entre P3.3.2.3.
Página 245: Control De Par En El Control De Lazo Abierto
DESCRIPCIONES DE PARÁMETROS VACON · 245 Frecuencia de salida [Hz] controlador de velocidad activo Límite ref. frec. pos. Referencia de frecuencia Salida de generador de rampa Convertidor en control de par Hora Convertidor en control de par -Referencia de frecuencia límite ref.
Página 246: Frecuencias Fijas
VACON · 246 DESCRIPCIONES DE PARÁMETROS P3.3.2.9.2 GANANCIA I DE CONTROL DE PAR SIN SENSOR (ID 1732) Este parámetro se utiliza para establecer la ganancia I del controlador de par en el modo de control sin sensor. El valor de ganancia I 1,0 provoca una integración para alcanzar 1,0 Hz en un segundo cuando el error de par es del 1 % del par nominal del motor.
Página 247: Valor 0 Seleccionado Para El Parámetro P3.3.3
DESCRIPCIONES DE PARÁMETROS VACON · 247 P3.3.3.5 FRECUENCIA FIJA 3 (ID 126) Este parámetro se utiliza para establecer la referencia de frecuencia preestablecida cuando se utiliza la función de frecuencias preestablecidas. Seleccione las frecuencias fijas con las señales de entrada digital.
Página 248: Valor 1 Seleccionado Para El Parámetro P3.3.3
VACON · 248 DESCRIPCIONES DE PARÁMETROS Tabla 123: La selección de frecuencias fijas cuando P3.3.3.1 = Codificación Binaria Señal de entrada digital activada Referencia de frecuencia activada Selector2 Frec.Fijas Selector1 Frec.Fijas Selector0 Frec.Fijas (P3.3.3.12) (P3.3.3.11) (P3.3.3.10) Frecuencia fija 0 Solo si Frecuencia fija 0 está...
Página 249 DESCRIPCIONES DE PARÁMETROS VACON · 249 Tabla 124: La selección de frecuencias fijas cuando P3.3.3.1 = Número de entradas Señal de entrada digital activada Referencia de frecuencia activada Selector2 Frec.Fijas Selector1 Frec.Fijas Selector0 Frec.Fijas (P3.3.3.12) (P3.3.3.11) (P3.3.3.10) Frecuencia fija 0 Solo si Frecuencia fija 0 está...
Página 250: Parámetros De Potenciómetro Motorizado
VACON · 250 DESCRIPCIONES DE PARÁMETROS más datos en Tabla 123 La selección de frecuencias fijas cuando P3.3.3.1 = Codificación Binaria y también en Tabla 43 Parámetros de frecuencias fijas y Tabla 52 Ajustes de entradas digitales. 10.4.6 PARÁMETROS DE POTENCIÓMETRO MOTORIZADO La referencia de frecuencia del potenciómetro motorizado está...
Página 251 DESCRIPCIONES DE PARÁMETROS VACON · 251 Imag. 37: Los parámetros del potenciómetro motorizado A. Referencia de frecuencia E. Time B. Frec Máxima F. Aumentar referencia potenciómetro C. Frec Mínima motorizado D. Tiempo de rampa del potenciómetro G. Disminuir referencia potenciómetro...
Página 252: Parámetros Del Joystick
VACON · 252 DESCRIPCIONES DE PARÁMETROS Número de Nombre de selección Descripción selección La última referencia de frecuencia del potenciómetro moto- No se puede resetear rizado se mantiene en el estado de paro y se almacena en la memoria en caso de desconexión.
Página 253: Entrada Analógica
DESCRIPCIONES DE PARÁMETROS VACON · 253 -10 V +10 V -10% -100% +100% +10% Imag. 38: La función de joystick A. Zona muerta de joystick de AI = 10% D. Entrada analógica B. Reference E. Frec. máx. C. Frec. máx.
Página 254: Parámetros De Velocidad Jogging
VACON · 254 DESCRIPCIONES DE PARÁMETROS NOTA! La función dormir del joystick se deshabilita cuando el valor de este parámetro se establece en 0. 10.4.8 PARÁMETROS DE VELOCIDAD JOGGING Utilice la función de velocidad jogging para anular momentáneamente el control normal.
Página 255 DESCRIPCIONES DE PARÁMETROS VACON · 255 P3.3.6.2 ACTIVACIÓN REFERENCIA JOGGING 1 (ID 530) Este parámetro se utiliza para establecer las señales de entrada digital para la activación de la función de velocidad jogging. Este parámetro proporciona la señal de entrada digital que se utiliza para establecer la referencia de frecuencia para la función de velocidad jogging y hace que el convertidor...
Página 256: Configuración De Rampas Y Frenos
VACON · 256 DESCRIPCIONES DE PARÁMETROS no afecta al sentido de las referencias de velocidad jogging. La referencia de sentido directo tiene un valor positivo y la referencia de sentido inverso tiene un valor negativo. Puede activar la función de velocidad jogging con señales de entrada digital o desde el fieldbus en el modo de bypass con los bits de palabra de control 10 y 11.
Página 257 DESCRIPCIONES DE PARÁMETROS VACON · 257 [Hz] ID103, ID104 ID500 ID500 Imag. 40: La curva de aceleración/deceleración (en forma de S) P3.4.1.2 TIEMPO DE ACELERACIÓN 1 (ID 103) Este parámetro se utiliza para establecer el tiempo necesario para que la frecuencia de salida aumente desde la frecuencia cero hasta la frecuencia máxima.
Página 258: Intensidad Magnetizante Al Arranque
VACON · 258 DESCRIPCIONES DE PARÁMETROS [Hz] ID103, ID104 ID500 ID500 Imag. 41: La curva de aceleración/deceleración (en forma de S) P3.4.2.2 TIEMPO DE ACELERACIÓN 2 (ID 502) Este parámetro se utiliza para establecer el tiempo necesario para que la frecuencia de salida aumente desde la frecuencia cero hasta la frecuencia máxima.
Página 259: Frenado Por Flujo
DESCRIPCIONES DE PARÁMETROS VACON · 259 P3.4.3.2 TIEMPO DE INTENSIDAD MAGNETIZANTE AL ARRANQUE (ID 516) Este parámetro se utiliza para establecer el tiempo durante el cual se suministra la intensidad CC al motor antes de que comience la aceleración. 10.5.4 FRENO CC P3.4.4.1 INTENSIDAD FRENO CC (ID 507)
Página 260: Programación De Las Entradas Digitales
VACON · 260 DESCRIPCIONES DE PARÁMETROS Es posible ampliar la capacidad disponible de la I/O con tarjetas opcionales. Puede instalar las tarjetas opcionales en las ranuras C, D y E. Puede obtener más información acerca de la instalación de tarjetas opcionales en el Manual de instalación.
Página 261: Digital Inputs
DESCRIPCIONES DE PARÁMETROS VACON · 261 READY STOP Digital Inputs ID:405 P3.5.1.11 Ext Fault Close DigINSlotA.3 Ext Fault Open DigINSlot0.2 Fault Reset Close DigINSlotA.6 Imag. 43: El menú Entradas digitales en la pantalla gráfica A. La pantalla gráfica C. El valor del parámetro, es decir, la B.
Página 262: Programación En La Pantalla Gráfica
VACON · 262 DESCRIPCIONES DE PARÁMETROS Tipo de entrada Tipo de Ranura N.º de Explicación (pantalla gráfica) entrada entrada (pantalla de texto) Entrada digital n.º 1 (terminal 8) en una tarjeta DigIN de la ranura A (tarjeta de I/O estándar).
Página 263 DESCRIPCIONES DE PARÁMETROS VACON · 263 En el modo de edición, el valor de ranura DigIN READY ranuraA está subrayado y parpadea. Si dispone de STOP más entradas digitales en su I/O, por ejemplo, Ext Fault Close gracias a tarjetas opcionales insertadas en las ID:405 P3.5.1.11...
Página 264: Programación En La Pantalla De Texto
VACON · 264 DESCRIPCIONES DE PARÁMETROS PROGRAMACIÓN EN LA PANTALLA DE TEXTO Seleccione un parámetro. Para ir al modo de edición, presione el botón OK. En el modo de edición, la letra D parpadea. Si dispone de más entradas digitales en su I/O, por ejemplo, gracias a tarjetas opcionales insertadas en las ranuras C, D o E, selecciónelas.
Página 265: Programación De Las Entradas Analógicas
DESCRIPCIONES DE PARÁMETROS VACON · 265 Si la entrada digital 6 (DI6) ya se está utilizando para otra función, un mensaje se desplazará por la pantalla. Cambie una de estas opciones. Después de los pasos, una señal digital a la entrada digital 6 (DI6) controla la función Fallo externo cerrado.
Página 266 VACON · 266 DESCRIPCIONES DE PARÁMETROS Imag. 46: El menú Entradas analógicas en la pantalla de texto A. La pantalla de texto C. El valor del parámetro, es decir, la B. El nombre del parámetro entrada analógica establecida En la compilación de la tarjeta de I/O estándar, hay disponibles dos entradas analógicas: los terminales 2/3 y 4/5 de la ranura A.
Página 267: Programación De Entradas Analógicas En La Pantalla Gráfica
DESCRIPCIONES DE PARÁMETROS VACON · 267 PROGRAMACIÓN DE ENTRADAS ANALÓGICAS EN LA PANTALLA GRÁFICA Seleccione el parámetro y presione el botón de flecha a la derecha. STOP READY Analogue Input 1 ID:377 P3.5.2.1.1 AI1 Signal Sel AnIN SlotA.1 AI1 Filter Time 0.10s...
Página 268 VACON · 268 DESCRIPCIONES DE PARÁMETROS En el modo de edición, la letra A parpadea. Presione el botón de flecha arriba para cambiar el valor a C. Acepte el cambio con el botón OK. LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Página 269: Descripciones De Las Fuentes De Señal
DESCRIPCIONES DE PARÁMETROS VACON · 269 10.6.1.3 Descripciones de las fuentes de señal Fuente Función Ranura 0.nº Entradas digitales: Puede utilizar esta función para establecer una señal digital que esté en estado OPEN o CLOSED constante. El fabricante ha establecido algunas señales para que estén siempre en estado CLOSED;...
Página 270: Funciones Por Defecto De Las Entradas Programables
VACON · 270 DESCRIPCIONES DE PARÁMETROS 10.6.2 FUNCIONES POR DEFECTO DE LAS ENTRADAS PROGRAMABLES Tabla 125: Funciones por defecto de las entradas analógicas y digitales programables Entrad Terminal(es) Referencia Función Índice de parámetros Señal de control 1 A P3.5.1.1 Señal de control 2 A P3.5.1.2...
Página 271 DESCRIPCIONES DE PARÁMETROS VACON · 271 P3.5.1.4 SEÑAL DE CONTROL 1 B (ID 423) Este parámetro se utiliza para seleccionar la señal de entrada digital (Señal de control 1) que pone en marcha y detiene el convertidor cuando el lugar de control es I/O lugar B.
Página 272 VACON · 272 DESCRIPCIONES DE PARÁMETROS P3.5.1.14 RESET DE FALLO ABIERTO (ID 213) Este parámetro se utiliza para seleccionar la señal de entrada digital que resetea todos los fallos activos. Todos los fallos activos se resetean cuando el estado de la entrada digital cambia de cerrado a abierto (flanco ascendente).
Página 273 DESCRIPCIONES DE PARÁMETROS VACON · 273 P3.5.1.20 ACEL./DEC. PROHIBIDAS (ID 415) Este parámetro se utiliza para seleccionar la señal de entrada digital que evita la aceleración y la deceleración del convertidor. La aceleración y deceleración no es posible hasta que se abra el contacto.
Página 274 VACON · 274 DESCRIPCIONES DE PARÁMETROS P3.5.1.29 TEMPORIZADOR 3 (ID 449) Este parámetro se utiliza para seleccionar la señal de entrada digital que pone en marcha el temporizador. El temporizador se pone en marcha cuando se desactiva esta señal (flanco descendente). La salida se desactiva cuando ha transcurrido el tiempo definido en el parámetro de duración.
Página 275 DESCRIPCIONES DE PARÁMETROS VACON · 275 P3.5.1.38 ENCLAVAMIENTO DEL MOTOR 5 (ID 430) Este parámetro se utiliza para seleccionar la señal de entrada digital que se usa como señal de enclavamiento del sistema MultiBomba. P3.5.1.39 ENCLAVAMIENTO DEL MOTOR 6 (ID 486) Este parámetro se utiliza para seleccionar la señal de entrada digital que se usa como señal...
Página 276 Los valores de los parámetros se almacenan en el conjunto 1 y el conjunto 2 por los parámetros B6.5.4 Guardar en juego 1 y B6.5.4 Guardar en juego 2. Estos parámetros se pueden utilizar desde el panel o la herramienta de PC VACON Live.
Página 277: Entradas Analógicas
DESCRIPCIONES DE PARÁMETROS VACON · 277 10.6.4 ENTRADAS ANALÓGICAS P3.5.2.1.1 SELECCIÓN DE SEÑAL AI1 (ID 377) Este parámetro se utiliza para conectar la señal de entrada analógica (AI) a la entrada analógica que desee. Este parámetro es programable. Consulte Tabla 125 Funciones por defecto de las entradas analógicas y digitales programables.
Página 278 VACON · 278 DESCRIPCIONES DE PARÁMETROS Número de Nombre de selección Descripción selección El rango de señal de entrada analógica es 0…10 V o 0…20 mA 0...10V / 0...20mA (los ajustes del interruptor DIP en la tarjeta de control indi- can cuál es).
Página 279: Referencia De Frecuencia
DESCRIPCIONES DE PARÁMETROS VACON · 279 [Hz] 100% 0 mA 4 mA 10 mA 20 mA Imag. 49: El rango de señal de entrada analógica, selección 1 A. Referencia de frecuencia C. Referencia de frecuencia mínima B. Referencia de frecuencia máxima D.
Página 280 VACON · 280 DESCRIPCIONES DE PARÁMETROS [Hz] 100% 0 mA 8 mA 16 mA 20 mA Imag. 50: Mín./máx. señal de entrada analógica 1 (AI1) usuario A. Referencia de frecuencia D. Señal de entrada analógica B. Referencia de frecuencia máxima E.
Página 281 DESCRIPCIONES DE PARÁMETROS VACON · 281 [Hz] 100% 0 mA 10 mA 20 mA Imag. 51: Inversión de la señal de entrada analógica 1 (AI1), selección 0 A. Referencia de frecuencia C. Referencia de frecuencia mínima B. Referencia de frecuencia máxima D.
Página 282: Salidas Digitales
VACON · 282 DESCRIPCIONES DE PARÁMETROS 10.6.5 SALIDAS DIGITALES P3.5.3.2.1 FUNCIÓN RO1 (ID 11001) Este parámetro se utiliza para seleccionar una función o una señal que esté conectada a la salida de relé. LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Página 283 DESCRIPCIONES DE PARÁMETROS VACON · 283 Tabla 126: Las señales de salida a través de salida de relé (RO1) estándar Número de Nombre de selección Descripción selección No usado La salida no se utiliza. Listo El convertidor de frecuencia está preparado para funcionar.
Página 284 VACON · 284 DESCRIPCIONES DE PARÁMETROS Tabla 126: Las señales de salida a través de salida de relé (RO1) estándar Número de Nombre de selección Descripción selección Supervisión Valor Actual de PID El valor actual del controlador PID externo no está en los externo límites de supervisión.
Página 285 DESCRIPCIONES DE PARÁMETROS VACON · 285 Tabla 126: Las señales de salida a través de salida de relé (RO1) estándar Número de Nombre de selección Descripción selección Control freno mecánico (Inver- La orden Abrir freno mecánico (invertido) tido) Block Out.1 La salida de bloque programable 1.
Página 286: Salidas Analógicas
VACON · 286 DESCRIPCIONES DE PARÁMETROS 10.6.6 SALIDAS ANALÓGICAS P3.5.4.1.1 FUNCIÓN SALIDA ANALÓGICA 1 (AO1) (ID 10050) Este parámetro se utiliza para seleccionar una función o una señal que esté conectada a la salida analógica. El contenido de la señal de salida analógica 1 se especifica con este parámetro. El ajuste de la escala de la señal de salida analógica depende de la señal.
Página 287: Descripción
DESCRIPCIONES DE PARÁMETROS VACON · 287 Número de Nombre de selección Descripción selección TEST 0% (No se utiliza) La salida analógica se establece en el 0 % o 20 % para que se corresponda con el parámetro P3.5.4.1.3. TEST 100% La salida analógica se establece al 100 % de la señal (10 V/20...
Página 288 VACON · 288 DESCRIPCIONES DE PARÁMETROS Número de Nombre de selección Descripción selección Process Data In 8 Process Data In 8: 0…10000 (se corresponde con 0…100,00 Block Out.1 La salida de bloque programable 1: 0…10000 (se corres- ponde con 0…100,00 %). Consulte el menú de parámetros M3.19 Programador de lógicas.
Página 289 DESCRIPCIONES DE PARÁMETROS VACON · 289 P3.5.4.1.4 MÍNIMA ESCALA AO1 (ID 10053) Este parámetro se utiliza para ajustar la escala de la señal de salida analógica. Los valores de ajuste de escala (mín. y máx.) se encuentran en la unidad de proceso especificada mediante la selección de la función AO.
Página 290: Mapa De Datos De Fieldbus
VACON · 290 DESCRIPCIONES DE PARÁMETROS 10.7 MAPA DE DATOS DE FIELDBUS P3.6.1 SELECCIÓN DE DATA OUT 1 FB (ID 852) Este parámetro se utiliza para seleccionar los datos que se envían al Fieldbus con el número ID del parámetro o el valor de monitor.
Página 291: Frecuencias Prohibidas
DESCRIPCIONES DE PARÁMETROS VACON · 291 P3.6.8 SELECCIÓN DE SALIDA 8 DE DATOS FB (ID 859) Este parámetro se utiliza para seleccionar los datos que se envían al Fieldbus con el número ID del parámetro o el valor de monitor.
Página 292 VACON · 292 DESCRIPCIONES DE PARÁMETROS P3.7.6 LÍMITE ALTO DE RANGO 3 DE FRECUENCIAS PROHIBIDAS (ID 514) Este parámetro se utiliza para impedir el funcionamiento del convertidor en las frecuencias prohibidas. En algunos procesos, puede que sea necesario evitar algunas frecuencias porque causan problemas de resonancia mecánica.
Página 293: Supervisiones
DESCRIPCIONES DE PARÁMETROS VACON · 293 [Hz] F [s] Imag. 55: El factor de tiempo de rampa del parámetro A. Frec Salida D. Factor tiempo de rampa = 0.3 B. Límite alto E. Factor tiempo de rampa = 2.5 C. Límite bajo F.
Página 294: Protecciones
VACON · 294 DESCRIPCIONES DE PARÁMETROS Puede seleccionarse la salida de la función de supervisión a la salida del relé. P3.8.6 MODO DE SUPERVISIÓN 2 (ID 1436) Este parámetro se utiliza para establecer el modo de supervisión. P3.8.7 LÍMITE DE SUPERVISIÓN 2 (ID 1437) Este parámetro se utiliza para establecer el límite de supervisión del elemento seleccionado.
Página 295 DESCRIPCIONES DE PARÁMETROS VACON · 295 Consulte P3.9.1.2. P3.9.1.6 RESPUESTA FRENTE A FALLO DE COMUNICACIÓN DE FIELDBUS (ID 733) Este parámetro se utiliza para seleccionar la respuesta del convertidor ante un fallo "Tiempo de espera de Fieldbus". Si la conexión de datos entre el maestro de Fieldbus y la tarjeta de Fieldbus es defectuosa, se produce un fallo de fieldbus.
Página 296: Protecciones Térmicas Del Motor
VACON · 296 DESCRIPCIONES DE PARÁMETROS P3.9.1.12 FALLO A TIERRA (ID 703) Este parámetro se utiliza para seleccionar la respuesta del convertidor ante un "Fallo a tierra". Si la medida de la intensidad detecta que la suma de las intensidades de las fases del motor no es 0, se produce un fallo a tierra.
Página 297 DESCRIPCIONES DE PARÁMETROS VACON · 297 NOTA! Si utiliza cables de motor largos (máx. 100 m) junto con convertidores pequeños (≤1,5 kW), la intensidad del motor que mide el convertidor puede ser mucho mayor que la intensidad real del motor. La razón es que hay intensidades capacitivas en el cable del motor.
Página 298 VACON · 298 DESCRIPCIONES DE PARÁMETROS refrigeración Área de sobrecarga 100% ID706=40% Frec. de corte Imag. 56: La curva I de la corriente térmica del motor P3.9.2.4 CONSTANTE TIEMPO TÉRMICO MOTOR (ID 707) Este parámetro se utiliza para establecer la constante de tiempo térmico del motor.
Página 299 DESCRIPCIONES DE PARÁMETROS VACON · 299 I/I T 100% Imag. 57: La constante de tiempo térmico del motor A. Current B. T = Constante de tiempo térmico del motor P3.9.2.5 CARGA TÉRMICA MOTOR (ID 708) Este parámetro se utiliza para establecer la capacidad de carga térmica del motor.
Página 300: Protección Motor Bloqueado
VACON · 300 DESCRIPCIONES DE PARÁMETROS 105% 100% 130% Imag. 58: El cálculo de la temperatura del motor A. Current C. Área de activación B. Fallo/Alarma D. Sobrecarga 10.10.3 PROTECCIÓN MOTOR BLOQUEADO La función de protección de bloqueo del motor proporciona protección al motor contra sobrecargas cortas.
Página 301 DESCRIPCIONES DE PARÁMETROS VACON · 301 NOTA! Si utiliza cables de motor largos (máx. 100 m) junto con convertidores pequeños (≤1,5 kW), la intensidad del motor que mide el convertidor puede ser mucho mayor que la intensidad real del motor. La razón es que hay intensidades capacitivas en el cable del motor.
Página 302: Protección Contra Baja Carga
VACON · 302 DESCRIPCIONES DE PARÁMETROS Este es el tiempo máximo que el estado de bloqueo permanece activo antes de que se produzca el fallo de bloqueo del motor. Puede establecer el valor de este parámetro entre 1,0 y 120,0 seg. Un contador interno contabiliza el tiempo de bloqueo.
Página 303 DESCRIPCIONES DE PARÁMETROS VACON · 303 P3.9.4.2 PROTECCIÓN CONTRA BAJA CARGA: PAR PUNTO DESEXCITACIÓN (ID 714) Este parámetro se utiliza para establecer el par mínimo que el motor necesita cuando la frecuencia de salida del convertidor es mayor que la frecuencia del punto de desexcitación.
Página 304 VACON · 304 DESCRIPCIONES DE PARÁMETROS ID716 Imag. 61: La función de contador de tiempo de baja carga A. Contador del tiempo de baja carga D. Time B. Área de activación E. Baja carga C. Reset/advertencia ID713 F. Sin baja carga 10.10.5...
Página 305 DESCRIPCIONES DE PARÁMETROS VACON · 305 programar una alarma o fallo para que se registre en el historial de fallos que se ha solicitado un paro rápido. PRECAUCIÓN! No utilice la función de paro rápido como paro de emergencia. Un paro rápido debe detener la fuente de alimentación al motor.
Página 306: Fallo De Entrada De Temperatura
VACON · 306 DESCRIPCIONES DE PARÁMETROS 10.10.6 FALLO DE ENTRADA DE TEMPERATURA P3.9.6.1 SEÑAL DE TEMPERATURA 1 (ID 739) Este parámetro se utiliza para seleccionar las señales de entrada de temperatura que se van a supervisar. El valor máximo se toma de las señales establecidas y se utiliza para la activación de la alarma y el fallo.
Página 307: Protección De Nivel Bajo De Entrada Analógica (Ai)
DESCRIPCIONES DE PARÁMETROS VACON · 307 Solo se comparan las entradas que están establecidas con el parámetro P3.9.6.5. P3.9.6.8 RESPUESTA A LÍMITE DE FALLO 2 (ID 766) Este parámetro se utiliza para seleccionar la respuesta del convertidor ante el fallo "Temperatura".
Página 308: Reset Automático
VACON · 308 DESCRIPCIONES DE PARÁMETROS NOTA! Puede utilizar el valor Alarma + frecuencia previa únicamente cuando utilice la entrada analógica 1 o la entrada analógica 2 como referencia de frecuencia. Número de Nombre de selección Descripción selección Sin acción Protección AI <...
Página 309 DESCRIPCIONES DE PARÁMETROS VACON · 309 Para seleccionar los fallos que se resetean automáticamente, introduzca el valor 0 o 1 a los parámetros P3.10.6 a P3.10.13. NOTA! La función de reset automático solo está disponible para algunos tipos de fallos.
Página 310 VACON · 310 DESCRIPCIONES DE PARÁMETROS Tiempo de Tiempo de Tiempo de espera espera espera ID717 ID717 ID717 Activación de fallo Alarma Reset 1 Reset 2 Reset automático Tiempo Tiempo de intentos ID718 de intentos Fallo activo Número de intentos: (ID759 = 2) Imag.
Página 311: Ajustes De La Aplicación
DESCRIPCIONES DE PARÁMETROS VACON · 311 P3.10.11 RESET AUTOMÁTICO: EXCESO DE TEMPERATURA DEL MOTOR (ID 725) Este parámetro se utiliza para habilitar el reset automático después de un fallo provocado por una sobretemperatura del motor. P3.10.12 RESET AUTOMÁTICO: FALLO EXTERNO (ID 726) Este parámetro se utiliza para habilitar el reset automático después de un fallo externo.
Página 312 VACON · 312 DESCRIPCIONES DE PARÁMETROS 10.13 FUNCIONES DE TEMPORIZADOR La función de temporizador hace posible que el reloj en tiempo real interno (RTC) controle las funciones. Todas las funciones que se pueden controlar con una entrada digital también se pueden controlar con el RTC con los canales de tiempo 1-3. No es necesario tener un PLC externo para controlar una entrada digital.
Página 313: Temporizadores
DESCRIPCIONES DE PARÁMETROS VACON · 313 muestran a continuación, el intervalo estará activo de 7 a.m. a 9 a.m. de lunes a viernes. El canal de tiempo es como una entrada digital, pero virtual. Tiempo de conexión: 07:00:00 Tiempo de desconexión: 09:00:00 Desde día: Lunes...
Página 314 VACON · 314 DESCRIPCIONES DE PARÁMETROS es necesario que el convertidor funcione fuera de estas horas si hay personal en el edificio. El convertidor debe continuar funcionando 30 minutos después de que el personal se haya ido. Solución: Establezca dos intervalos: uno para los días laborables y otro para los fines de semana.
Página 315 DESCRIPCIONES DE PARÁMETROS VACON · 315 STOP READY Days M3.12.1.3.1 Sunday Monday Tuesday Wednesday Thursday Friday Imag. 68: Las casillas de verificación para los días laborables Intervalo 2 P3.12.2.1: Tiempo de conexión: 09:00:00 P3.12.2.2: Tiempo de desconexión: 13:00:00 P3.12.2.3: Días: sábados, domingos P3.12.2.4: Asignar a canal: Canal de tiempo 1...
Página 316: Ajustes Básicos
VACON · 316 DESCRIPCIONES DE PARÁMETROS P3.12.1.3 DÍAS (ID 1466) Este parámetro se utiliza para seleccionar los días de la semana en que la función de intervalo está habilitada. P3.12.1.4 ASIGNAR A CANAL (ID 1468) Este parámetro se utiliza para seleccionar el canal de tiempo en que se asigna la salida de la función de intervalo.
Página 317 DESCRIPCIONES DE PARÁMETROS VACON · 317 P3.13.1.3 TIEMPO DE DERIVADA DE PID (ID 132) Este parámetro se utiliza para ajustar el tiempo de derivada del controlador PID. Si este parámetro se establece en 1,00 seg., un cambio del 10 % en el valor de error durante 1,00 seg.
Página 318 VACON · 318 DESCRIPCIONES DE PARÁMETROS Si el valor real se mantiene dentro del área de banda muerta durante un tiempo establecido en Retraso banda muerta, la salida del controlador PID se bloquea. Esta función evita el movimiento no deseado y el desgaste de los actuadores, por ejemplo, de las válvulas.
Página 319: Comentarios
DESCRIPCIONES DE PARÁMETROS VACON · 319 P3.13.2.4 ACTIVACIÓN DEL AUMENTO DE REFERENCIA PID (ID 1046) Este parámetro se utiliza para seleccionar la señal de entrada digital que activa el aumento del valor de consigna de PID. P3.13.2.5 SELECCIÓN DE REFERENCIA 1/2 PID (ID 1047) Este parámetro se utiliza para establecer la señal de entrada digital que selecciona el valor...
Página 320: Valor Actual Estimado
VACON · 320 DESCRIPCIONES DE PARÁMETROS P3.13.3.3 SELECCIÓN DE FUENTE DE VALOR ACTUAL 1 (ID 334) Este parámetro se utiliza para seleccionar el origen de la señal de valor actual de PID. Las entradas analógicas (AI) y las ProcessDataIn se tratan como porcentajes (0,00-100,00 %) y se ajustan a escala en función del valor actual mínimo y máximo.
Página 321: Control De Nivel
DESCRIPCIONES DE PARÁMETROS VACON · 321 Imag. 71: El control de valor actual estimado A. Ref. de nivel C. Control de flujo de salida B. Control de nivel P3.13.4.2 GANANCIA DE VALOR ACTUAL ESTIMADO (ID 1060) Este parámetro se utiliza para ajustar la ganancia de la señal de valor actual estimado.
Página 322 VACON · 322 DESCRIPCIONES DE PARÁMETROS Criterio para pasar al modo dormir La frecuencia de salida se mantiene por debajo de la frecuencia de dormir durante un • tiempo superior al tiempo de retraso de dormir La señal de valor actual de PID se mantiene por encima del nivel de despertar definido •...
Página 323: Referencia
DESCRIPCIONES DE PARÁMETROS VACON · 323 Referencia Referencia PID Nivel despertar Imag. 72: Modo de despertar: nivel absoluto Referencia Referencia PID Nivel despertar Imag. 73: Modo de despertar: referencia relativa P3.13.5.5 FRECUENCIA DORMIR 2 (ID 1075) Consulte la descripción del parámetro P3.13.5.1.
Página 324 VACON · 324 DESCRIPCIONES DE PARÁMETROS Imag. 74: La función de supervisión de valor actual A. Límite superior (ID736) E. Retardo (ID737) B. Límite inferior (ID758) F. Modo de regulación C. Valor real G. Alarma o fallo D. Reference P3.13.6.2 LÍMITE SUPERIOR (ID 736) Este parámetro se utiliza para establecer el límite alto de la señal de valor actual de PID.
Página 325: Compensación Por Pérdidas De Presión
DESCRIPCIONES DE PARÁMETROS VACON · 325 P3.13.6.4 RETRASO (ID 737) Este parámetro se utiliza para establecer el tiempo máximo para que la señal de valor actual de PID permanezca fuera de los límites de supervisión antes de que se produzca el fallo de supervisión de valor actual.
Página 326 VACON · 326 DESCRIPCIONES DE PARÁMETROS P3.13.7.1 HABILITAR COMPENSACIÓN PARA REFERENCIA 1 (ID 1189) Este parámetro se utiliza para habilitar la compensación de pérdida de presión en el sistema de bombas. En un sistema controlado por presión, esta función compensa la perdida de presión que se produce al final de las tuberías debido al flujo de líquido.
Página 327: Prellenado
DESCRIPCIONES DE PARÁMETROS VACON · 327 Referencia Referencia + máxima compensación Referencia Frec. mín. y flujo Frec. máx. y flujo Presión Sin flujo Longitud de la tubería Posición 1 Posición 2 Imag. 76: Habilitar la referencia 1 para la compensación por pérdida de presión.
Página 328 VACON · 328 DESCRIPCIONES DE PARÁMETROS P3.13.8.1 HABILITAR PRELLENADO (ID 1094) Este parámetro se utiliza para habilitar la función Prellenado tubería. Puede utilizar la función para llenar las tuberías vacías lentamente y evitar fuertes corrientes de fluido que podrían producir la rotura de la tubería.
Página 329: Fallo De Supervisión Presión De Entrada
DESCRIPCIONES DE PARÁMETROS VACON · 329 Imag. 77: La función de prellenado de tubería A. Reference E. Frecuencia de prellenado B. Valor real F. Modo de prellenado C. Nivel de prellenado G. Modo de regulación D. Frecuencia P3.13.8.5. RESPUESTA DE TIEMPO DE ESPERA DE PRELLENADO DE TUBERÍA DE PID (ID 748) Este parámetro se utiliza para seleccionar la respuesta del convertidor ante un fallo...
Página 330 VACON · 330 DESCRIPCIONES DE PARÁMETROS Imag. 78: La ubicación del sensor de presión A. Red eléctrica C. Salida B. Entrada Presión de entrada Supervisión de la presión de entrada Nivel de alarma de supervisión Nivel de fallo de supervisión...
Página 331: Protección Anticongelación
DESCRIPCIONES DE PARÁMETROS VACON · 331 P3.13.9.3 SELECCIÓN DE UNIDAD DE SUPERVISIÓN (ID 1687) Este parámetro se utiliza para seleccionar la unidad de la señal de presión de entrada. Puede ajustar la escala de la señal de supervisión (P3.13.9.2) para procesar unidades en el panel.
Página 332 VACON · 332 DESCRIPCIONES DE PARÁMETROS anticongelación). Para utilizar esta función, debe instalar un transductor de temperatura o un sensor de temperatura en la cubierta de la bomba o en las tuberías cercanas a la bomba. P3.13.10.1 PROTECCIÓN ANTICONGELACIÓN (ID 1704) Este parámetro se utiliza para habilitar la función de protección contra congelación.
Página 333: Función Multibomba
DESCRIPCIONES DE PARÁMETROS VACON · 333 P3.14.1.2 SEÑAL DE MARCHA (ID 1049) Este parámetro se utiliza para establecer la señal pone en marcha y detiene el controlador PID 2 para uso externo. NOTA! Este parámetro no tendrá efecto si el controlador PID2 no está habilitado en el menú...
Página 334 VACON · 334 DESCRIPCIONES DE PARÁMETROS Imag. 80: La función multibomba A. Límite de conexión/desconexión E. ON auxiliares F. OFF B. Referencia G. El convertidor funciona con la frecuencia C. Comentarios máxima o cerca de esta D. Retraso Si el controlador PID no es capaz de mantener el valor actual en el ancho de banda establecido, un motor o motores se conectan o desconectan.
Página 335 DESCRIPCIONES DE PARÁMETROS VACON · 335 P3.15.1 NÚMERO DE MOTORES (ID 1001) Este parámetro se utiliza para establecer el número total de motores/bombas utilizados con el sistema MultiBomba. P3.15.2 FUNCIÓN ENCLAVAMIENTO (ID 1032) Este parámetro se utiliza para habilitar o deshabilitar los enclavamientos.
Página 336 VACON · 336 DESCRIPCIONES DE PARÁMETROS ID428 =FALSE Imag. 82: La lógica de enclavamiento 2 A. Orden de arranque de los motores Si se añade el motor 3 de nuevo (si establece el valor de P3.5.1.36 en CERRADO), el sistema coloca el motor 3 en el último lugar de la secuencia.
Página 337: Selección 0, Deshabilitado
DESCRIPCIONES DE PARÁMETROS VACON · 337 Número de Nombre de selección Descripción selección El convertidor siempre está conectado al motor 1. Los encla- Disabled vamientos no afectan al motor 1. El motor 1 no está incluido en la lógica de rotación automática.
Página 338: Selección 1, Habilitado
VACON · 338 DESCRIPCIONES DE PARÁMETROS Alimentación eléctrica Control del motor Control del motor 2 Control del motor 3 1 desde el relé desde el relé desde el relé NO USADO Imag. 84: Selección 0 SELECCIÓN 1, HABILITADO Para incluir el motor regulador en el cambio automático o en la lógica de enclavamientos, siga las instrucciones de la figura que se muestra a continuación.
Página 339: Control Del Motor
DESCRIPCIONES DE PARÁMETROS VACON · 339 Nät K1.1 K2.1 K3.1 Control del motor Control del motor Control del motor 3 desde el relé 2 desde el relé desde el relé K1.1 K2.1 K3.1 K1.1 K2.1 K3.1 Imag. 85: Selección 1 P3.15.4 ROTACIÓN AUTOMÁTICA (ID 1027)
Página 340 VACON · 340 DESCRIPCIONES DE PARÁMETROS Número de Nombre de selección Descripción selección En un funcionamiento normal, la secuencia de los motores es siempre 1, 2, 3, 4, 5. La secuencia puede cambiar durante Disabled el funcionamiento si añade o quita enclavamientos. Después de que se pare el convertidor, la secuencia siempre vuelve a cambiar.
Página 341: Supervisión De Sobrepresión
DESCRIPCIONES DE PARÁMETROS VACON · 341 P3.15.7 ROTACIÓN AUTOMÁTICA: LÍMITE DE MOTOR (ID 1030) Este parámetro se utiliza para establecer el número de bombas que se utiliza en la función MultiBomba. Se realiza una rotación automática cuando ha transcurrido el intervalo de rotación automática, el número de motores en funcionamiento es inferior al límite de motores en...
Página 342 VACON · 342 DESCRIPCIONES DE PARÁMETROS Cuando la presión disminuya, el sistema seguirá funcionando y conectará los motores auxiliares de nuevo de uno en uno. Imag. 86: La función de supervisión de sobrepresión A. Presión D. Valor actual de PID (ID21) B.
Página 343: Modo Anti-Incendio
DESCRIPCIONES DE PARÁMETROS VACON · 343 P3.16.1 UNIDADES DE CONTADOR 1 (ID 1104) Este parámetro se utiliza para habilitar el contador de mantenimiento. El contador de mantenimiento le indica que se debe realizar el mantenimiento cuando el valor del contador supera el límite establecido.
Página 344 VACON · 344 DESCRIPCIONES DE PARÁMETROS NOTA! Se bloquearán todos los otros parámetros del modo Anti-Incendio si este se encuentra habilitado y se introduce la contraseña correcta en este parámetro. Número de Nombre de selección Descripción selección El convertidor resetea todos los fallos y continúa funcio-...
Página 345 DESCRIPCIONES DE PARÁMETROS VACON · 345 Marcha normal Permiso de marcha Marcha con enclavamiento 1 Marcha con enclavamiento 2 Activar modo Anti-Incendio (por contacto cerrado) Velocidad del motor Velocidad de modo Anti-Incendio Velocidad normal Detenido Imag. 87: La función de modo Anti-Incendio P3.17.5 ACTIVAR CONTACTOR CERRADO (ID 1619)
Página 346: Función Caldeo Motor
VACON · 346 DESCRIPCIONES DE PARÁMETROS NOTA! El contador no se puede resetear. 10.19 FUNCIÓN CALDEO MOTOR P3.18.1 FUNCIÓN CALDEO MOTOR (ID 1225) Este parámetro se utiliza para habilitar o deshabilitar la función Caldeo del motor. La función de caldeo del motor mantiene calientes el convertidor y el motor durante el estado PARO.
Página 347: Programador De Lógicas
0. Cuando se selecciona "Ejecutar programa", el programa de bloqueo se ejecuta y las salidas de bloqueo se actualizan de manera normal. El Programador de Lógicas no puede configurarse cuando se selecciona "Ejecutar programa". Utilice la herramienta gráfica Programador de Lógicas en VACON Live. ®...
Página 348 VACON · 348 DESCRIPCIONES DE PARÁMETROS Tabla 127: La selección del modo de funcionamiento del freno mecánico. Número de Nombre de selección Descripción selección Deshabilitado No se utiliza el control del freno mecánico. Se utiliza el control del freno mecánico, pero no se supervisa Habilitado el estado del freno.
Página 349 DESCRIPCIONES DE PARÁMETROS VACON · 349 En marcha EN 1 EN 2 EN 1 Frecuencia de salida Límite FrecApertura FrenoMecánico ESTABLECE RESET InvFrenoMecánico EN 1 EN 1 EN 1 Frecuencia de salida EN 2 EN 2 EN 2 En marcha...
Página 350 VACON · 350 DESCRIPCIONES DE PARÁMETROS P3.20.5 LÍMITE INTENSIDAD FRENO (ID 1085) Este parámetro se utiliza para establecer el límite de intensidad de freno. El freno mecánico se cerrará de forma inmediata si la intensidad del motor se encuentra por debajo del límite establecido en el parámetro Límite intensidad freno.
Página 351: Control De Bomba
DESCRIPCIONES DE PARÁMETROS VACON · 351 10.22 CONTROL DE BOMBA 10.22.1 AUTOLIMPIEZA Utilice la función de autolimpieza para eliminar la suciedad u otro material del impulsor de la bomba. También puede utilizar la función para eliminar obturaciones de tuberías o válvulas.
Página 352: Bomba Jockey
VACON · 352 DESCRIPCIONES DE PARÁMETROS P3.21.1.7 TIEMPO FRECUENCIA INVERSA (ID 1720) Este parámetro se utiliza para establecer el tiempo de funcionamiento de la frecuencia para el sentido inverso en el ciclo de autolimpieza. Consulte el parámetro P3.21.1.4 Frecuencia directa.
Página 353: Valor Actual De Pid
DESCRIPCIONES DE PARÁMETROS VACON · 353 Número de Nombre de selección Descripción selección No usado la bomba jockey se pone en marcha cuando el modo dormir Dormir PID (Siempre ON) PID de la bomba principal se activa. La bomba jockey se para cuando la bomba principal se despierta del modo dormir.
Página 354: Bomba De Cebado
VACON · 354 DESCRIPCIONES DE PARÁMETROS NOTA! Este parámetro se utiliza solo si P3.21.2.1 = 2 (Dormir [por nivel]). P3.21.2.3 NIVEL DE PARO DE BOMBA JOCKEY (ID 1676) Este parámetro se utiliza para establecer el nivel de la señal de valor actual de PID en que la bomba jockey se detiene cuando la bomba principal está...
Página 355: Filtro Armónico Avanzado
DESCRIPCIONES DE PARÁMETROS VACON · 355 La bomba de cebado es una bomba de menor tamaño que ceba la entrada de la bomba principal para evitar la aspiración de aire. La función de bomba de cebado controla una bomba de cebado con una señal de salida de relé.
Página 356: Localización De Fallos
VACON · 356 LOCALIZACIÓN DE FALLOS LOCALIZACIÓN DE FALLOS Cuando los diagnósticos de control del convertidor detectan una condición anómala en el funcionamiento del convertidor, el convertidor muestra una notificación al respecto. Puede ver la notificación en la pantalla del panel de control. La pantalla muestra el código, el nombre y una breve descripción del fallo o la alarma.
Página 357: Reset Con El Botón Reset
LOCALIZACIÓN DE FALLOS VACON · 357 Hay dos procedimientos para resetear un fallo: con el botón Reset y con un parámetro. RESET CON EL BOTÓN RESET Presione el botón Reset en el panel durante dos segundos. RESET CON UN PARÁMETRO EN LA PANTALLA GRÁFICA Vaya al menú...
Página 358: Reset Con Un Parámetro En La Pantalla De Texto
VACON · 358 LOCALIZACIÓN DE FALLOS Seleccione el parámetro Reset fallos. STOP READY Reset faults M4.2 Reset faults Help RESET CON UN PARÁMETRO EN LA PANTALLA DE TEXTO Vaya al menú Diagnóstico. Utilice los botones de flecha arriba y abajo para buscar el parámetro Reset fallos.
Página 359: Examen Del Historial De Fallos En La Pantalla Gráfica
LOCALIZACIÓN DE FALLOS VACON · 359 11.2 HISTORIAL DE FALLOS En el historial de fallos encontrará más datos sobre los fallos. En el historial del fallos se almacenan 40 fallos como máximo. EXAMEN DEL HISTORIAL DE FALLOS EN LA PANTALLA GRÁFICA Para ver más datos sobre un fallo, vaya al historial...
Página 360: Fault History
VACON · 360 LOCALIZACIÓN DE FALLOS Los datos aparecen en una lista. READY STOP Fault history M4.3.3.2 Code Info old State 7.12.2009 Date Time 04:46:33 Operating time 862537s Source 1 Source 2 Source 3 EXAMEN DEL HISTORIAL DE FALLOS EN LA PANTALLA DE TEXTO Presione OK para ir al historial de fallos.
Página 361 LOCALIZACIÓN DE FALLOS VACON · 361 Utilice el botón de flecha hacia abajo para examinar todos los datos. LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Página 362: Códigos De Fallo
VACON · 362 LOCALIZACIÓN DE FALLOS 11.3 CÓDIGOS DE FALLO Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo Sobreintensidad (fallo Hay una intensidad dema- Realice una comprobación de la de hardware) siado alta (>4*I H) en el carga.
Página 363 LOCALIZACIÓN DE FALLOS VACON · 363 Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo Saturación Este fallo no se puede resetear desde el cuadro de control. IGBT defectuoso • Desconecte la alimentación. cortocircuito de satura- •...
Página 364 VACON · 364 LOCALIZACIÓN DE FALLOS Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo Fallo de la aplicación Componente defectuoso. Resetear el fallo y volver a poner Avería de funcionamiento. en marcha. Descargue la última versión de Error de configuración.
Página 365 LOCALIZACIÓN DE FALLOS VACON · 365 Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo Fallo de la aplicación No se reconoce la Ethernet Resetear el fallo y volver a dar PHY o se encuentra en el marcha al convertidor de frecuen- estado incorrecto.
Página 366 VACON · 366 LOCALIZACIÓN DE FALLOS Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo Baja tensión (fallo) La tensión del Bus de CC es Si hay un corte de tensión de ali- inferior a los límites.
Página 367 LOCALIZACIÓN DE FALLOS VACON · 367 Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo Sobretemperatura La temperatura en el radia- Realice una comprobación de la del convertidor de dor de la unidad de potencia...
Página 368 VACON · 368 LOCALIZACIÓN DE FALLOS Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo Fallo de control del Este fallo solo está disponi- Resetee el fallo y vuelva a poner en motor ble si utiliza una aplicación marcha el convertidor.
Página 369 LOCALIZACIÓN DE FALLOS VACON · 369 Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo Desactivación de La señal de desactivación de Resetee el fallo y vuelva a poner en seguridad seguridad A no permite marcha el convertidor.
Página 370 VACON · 370 LOCALIZACIÓN DE FALLOS Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo Diagnóstico de segu- Las entradas de STO tienen Realice una comprobación del inte- ridad un estado diferente. rruptor de seguridad externo. Rea- lice una comprobación de la cone-...
Página 371 LOCALIZACIÓN DE FALLOS VACON · 371 Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo Refrigeración por La velocidad del motor no Resetee el fallo y vuelva a poner en ventilador coincide exactamente con la marcha el convertidor.
Página 372 VACON · 372 LOCALIZACIÓN DE FALLOS Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo Dispositivo añadido Se ha colocado una tarjeta El dispositivo está preparado para (mismo tipo) opcional en la ranura B. Ya su uso.
Página 373 LOCALIZACIÓN DE FALLOS VACON · 373 Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo Dispositivo cambiado Hay una nueva unidad de Resetear el fallo. (distinto tipo) potencia de un tipo dife- El convertidor se reinicia después rente.
Página 374 VACON · 374 LOCALIZACIÓN DE FALLOS Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo 1050 Fallo de nivel bajo de Al menos una de las señales Sustituya las piezas defectuosas. de entrada analógica dispo- Realice una comprobación del cir-...
Página 375 LOCALIZACIÓN DE FALLOS VACON · 375 Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo 1057 Identificación Se ha producido un fallo en Asegúrese de que el motor esté la identificación en marcha. conectado al convertidor.
Página 376 VACON · 376 LOCALIZACIÓN DE FALLOS Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo 1366 Fallo de la entrada 1 La temperatura del motor Realice una comprobación de la del termistor ha aumentado.
Página 377 LOCALIZACIÓN DE FALLOS VACON · 377 Código ID de Nombre del fallo Causa posible Cómo corregir el fallo de fallo fallo 1100 Tiempo de espera de Se ha agotado el tiempo de Realice una comprobación del pro- prellenado tubería espera de la función de pre- ceso.
Página 378: Contadores De Total Y Reseteables
(no están soportadas). 11.4 CONTADORES DE TOTAL Y RESETEABLES El convertidor de frecuencia VACON tiene diferentes contadores basados en el tiempo de ® funcionamiento del convertidor y el consumo de energía. Algunos de los contadores miden valores totales y otros se pueden resetear.
Página 379: Contador De Tiempo De Funcionamiento
LOCALIZACIÓN DE FALLOS VACON · 379 11.4.1 CONTADOR DE TIEMPO DE FUNCIONAMIENTO No es posible resetear el contador del tiempo de funcionamiento de la unidad de control. El contador se encuentra en el submenú Contadores totales. El valor del contador tiene 5 valores de 16 bits diferentes.
Página 380: Contador Tiempo Marcha
VACON · 380 LOCALIZACIÓN DE FALLOS 11.4.3 CONTADOR TIEMPO MARCHA El contador del tiempo de marcha del motor no se puede resetear. Se encuentra en el submenú Contadores totales. El valor del contador tiene 5 valores de 16 bits diferentes. Para leer el valor del contador por medio del fieldbus, utilice estos números ID.
Página 381: Contador De Disparos De Energía
LOCALIZACIÓN DE FALLOS VACON · 381 0,001 kWh • 0,010 kWh • 0,100 kWh • 1,000 kWh • 10,0 kWh • 100,0 kWh • 1,000 MWh • 10,00 MWh • 100,0 MWh • 1,000 GWh • etc... • ID2303 Formato del contador de energía El formato del contador de energía proporciona la posición del separador decimal en el valor...
Página 382: Id2309 Unidad Del Contador Reseteable De Energía
VACON · 382 LOCALIZACIÓN DE FALLOS Puede monitorizar el formato del contador de energía y la unidad con ID2307 Formato del contador reseteable de energía e ID2309 Unidad del contador reseteable de energía. Ejemplo: 0,001 kWh • 0,010 kWh •...
Página 383: Apéndice
APÉNDICE 1 VACON · 383 APÉNDICE 1 12.1 LOS VALORES POR DEFECTO DE LOS PARÁMETROS EN LAS DIFERENTES APLICACIONES La explicación de los símbolos de la tabla A = Aplicación estándar • B = Aplicación local/remota • C = Aplicación de multivelocidades •...
Página 384 VACON · 384 APÉNDICE 1 Tabla 128: Los valores por defecto de los parámetros en las diferentes aplicaciones Índice Parámetro Por defecto Unid Descripción 3.2.1 Lugar Control 0 = Control de I/O Remoto 3.2.2 Panel/Remoto 0 = Remoto 3.2.6 Lógica de I/O...
Página 385 APÉNDICE 1 VACON · 385 Tabla 128: Los valores por defecto de los parámetros en las diferentes aplicaciones Índice Parámetro Por defecto Unid Descripción 3.3.3.8 Frecuencia fija 40.0 - 3.3.3.9 Frecuencia fija 50.0 - 3.5.1.1 Señal de con- 100 = DigIN ranuraA.1 trol 1 A 3.5.1.2...
Página 386 VACON · 386 APÉNDICE 1 Tabla 128: Los valores por defecto de los parámetros en las diferentes aplicaciones Índice Parámetro Por defecto Unid Descripción 3.5.1.21 Selector0 Frec.Fijas 0 = DigIN ranura0.1 103 = DigIN ranuraA.4 104 = DigIN ranuraA.5 3.5.1.22 Selector1 Frec.Fijas...
Página 387 APÉNDICE 1 VACON · 387 Tabla 128: Los valores por defecto de los parámetros en las diferentes aplicaciones Índice Parámetro Por defecto Unid Descripción 3.5.2.2.1 Selección de 101 = AnIN ranuraA.2 señal de entrada analó- gica 2 (AI2) 3.5.2.2.2 Tiempo de filtro de AI2 3.5.2.2.3...
Página 388 VACON · 388 APÉNDICE 1 Tabla 128: Los valores por defecto de los parámetros en las diferentes aplicaciones Índice Parámetro Por defecto Unid Descripción 3.5.4.1.4 Mínimo escala 10053 salida analó- gica 1 (AO1) 3.5.1.1.5 Máximo escala 10054 salida analó- gica 1 (AO1) 3.13.2.6...
Página 390 Document ID: Vacon Ltd DPD01036I Member of the Danfoss Group Rev. I Runsorintie 7 65380 Vaasa Sales code: DOC-APP100+DLES Finland...

Este manual también es adecuado para:

100 x

Vacon 100 industrial Manual De Aplicación

Enlaces rápidos

Manuales relacionados para Vacon 100 industrial

Resumen de contenidos para Vacon 100 industrial
