5.2 Resistencia de la conexión de tierra y conexión equipotencial
La medición de la resistencia se realiza con el objeto de garantizar la efectividad de las
medidas de protección contra descargas eléctricas a través de las conexiones de tierra. El
instrumento dispone de dos subfunciones:
RLOW – Medición de la resistencia de la conexión de tierra según la normativa EN
61557-4 (200 mA),
CONT – Medición de resistencia continua realizada con 7 mA.
Consulte las funciones de las teclas en el apartado 4.1
Selección de funciones.
Parámetros de prueba para la medición de la resistencia
TEST Subfunción de medición de la resistencia [RLOW, CONT]
Resistencia máxima [DESACT., 0,1 Ω ÷ 20,0 Ω]
Límite
5.2.1 Medición de la resistencia con 200 mA RLOW
La medición de la resistencia se realiza con inversión automática de la polaridad de la
tensión de prueba.
Circuito de prueba para la medición RLOW
MPEC-...Colector principal de ecualización potencial
PCC....Colector del conductor de protección

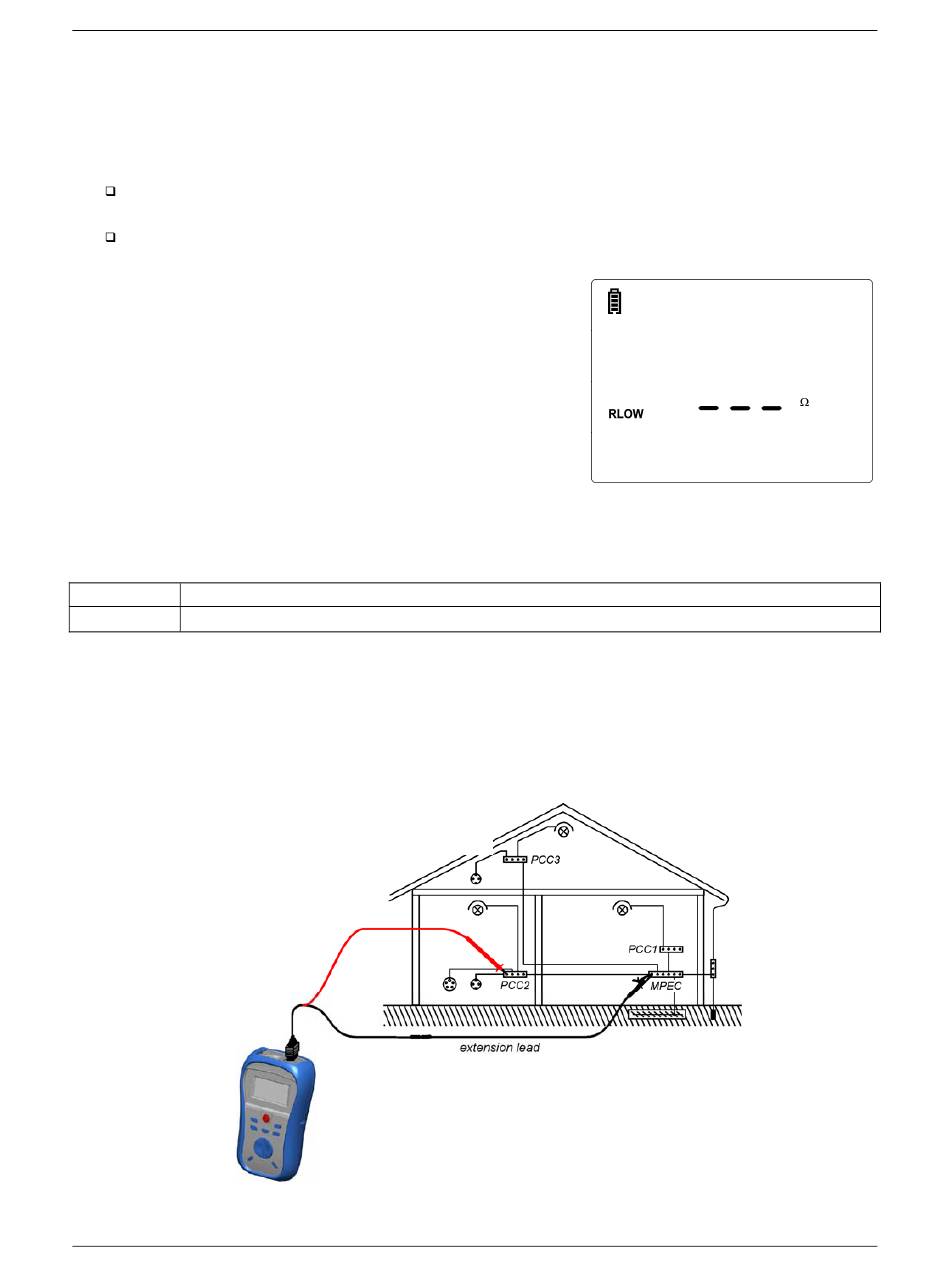

Figura 5.5: Conexión del cable de prueba universal junto con el cable alargador opcional
Figura 5.4: Ejemplo de la
función RLOW con 200 mA
cable alargador
24
Continuidad
