Panel de E/S
Guía del usuario del sistema Dell™ OptiPlex™ GX280
Extracción del panel de E/S
Colocación del panel de E/S
Extracción del panel de E/S
PRECAUCIÓN: Antes de comenzar cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad que se encuentran en la
Guía de información del producto.
PRECAUCIÓN: Para evitar una descarga eléctrica, desconecte siempre el equipo de la toma eléctrica antes de abrir la cubierta.
1. Siga los procedimientos que se describen en
2. Para acceder al tornillo que fija el panel de E/S al equipo de de formato pequeño, extraiga la unidad de disco
3. Desconecte el cable de datos de la unidad de disco
4. Desconecte todos los cables que estén conectados al panel de E/S.
Fíjese en la colocación de los cables mientras los quita del equipo a fin de poder volver a colocarlos correctamente.

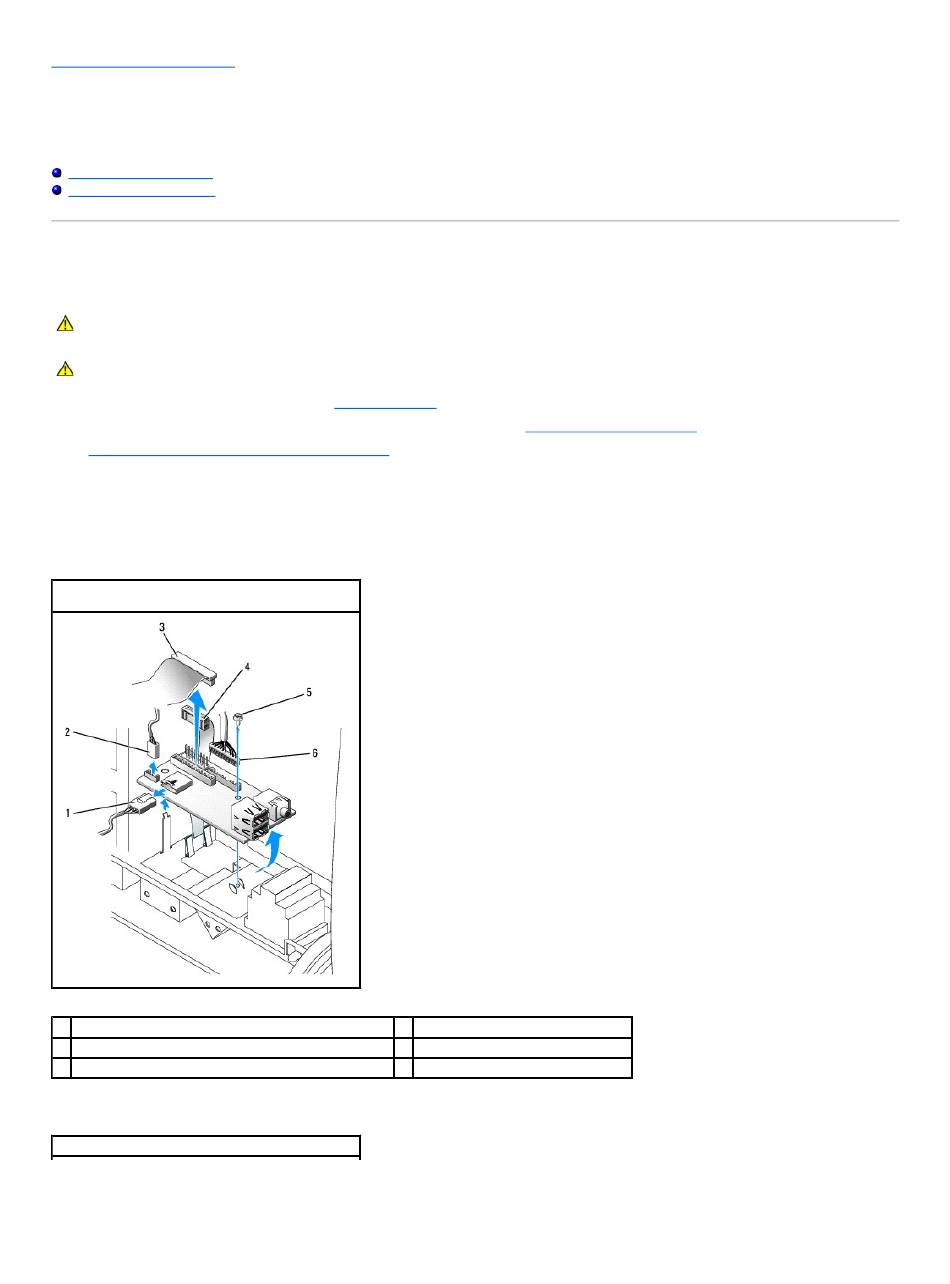

Equipos de formato pequeños y Equipos de escritorio
pequeños
1 Conector del cable del interruptor de intrusión en el chasis 4 Conector del cable del panel de control
2 Conector del cable del altavoz interno
3 Conector del cable de E/S
Equipos minitorre pequeños
"Antes de comenzar".
duro en el equipo de escritorio pequeño.
5 Tornillo de montaje
6 Conector del cable de audio frontal
duro.
