Dell OptiPlex GX280 Guia Del Usuario página 201

1 Conector del ventilador (FAN)
2 Conector del procesador (CPU)
3 Conector de alimentación (12VPOWER)
4 Conectores de módulo de memoria (DIMM1, DIMM2, DIMM3, DIMM4)
5 Conectores 0 y 2 de la unidad serie ATA
(SATA0, SATA2)
6 Conector del panel frontal (FRONT PANEL)
7 Conector de cable de audio analógico de la unidad de CD para cable de audio analógico opcional
(CD_IN)
8 Conector de alimentación (POWER)
9 Conector de unidad de CD/DVD (IDE)
10 Puente de restablecimiento RTC (RTCRST)

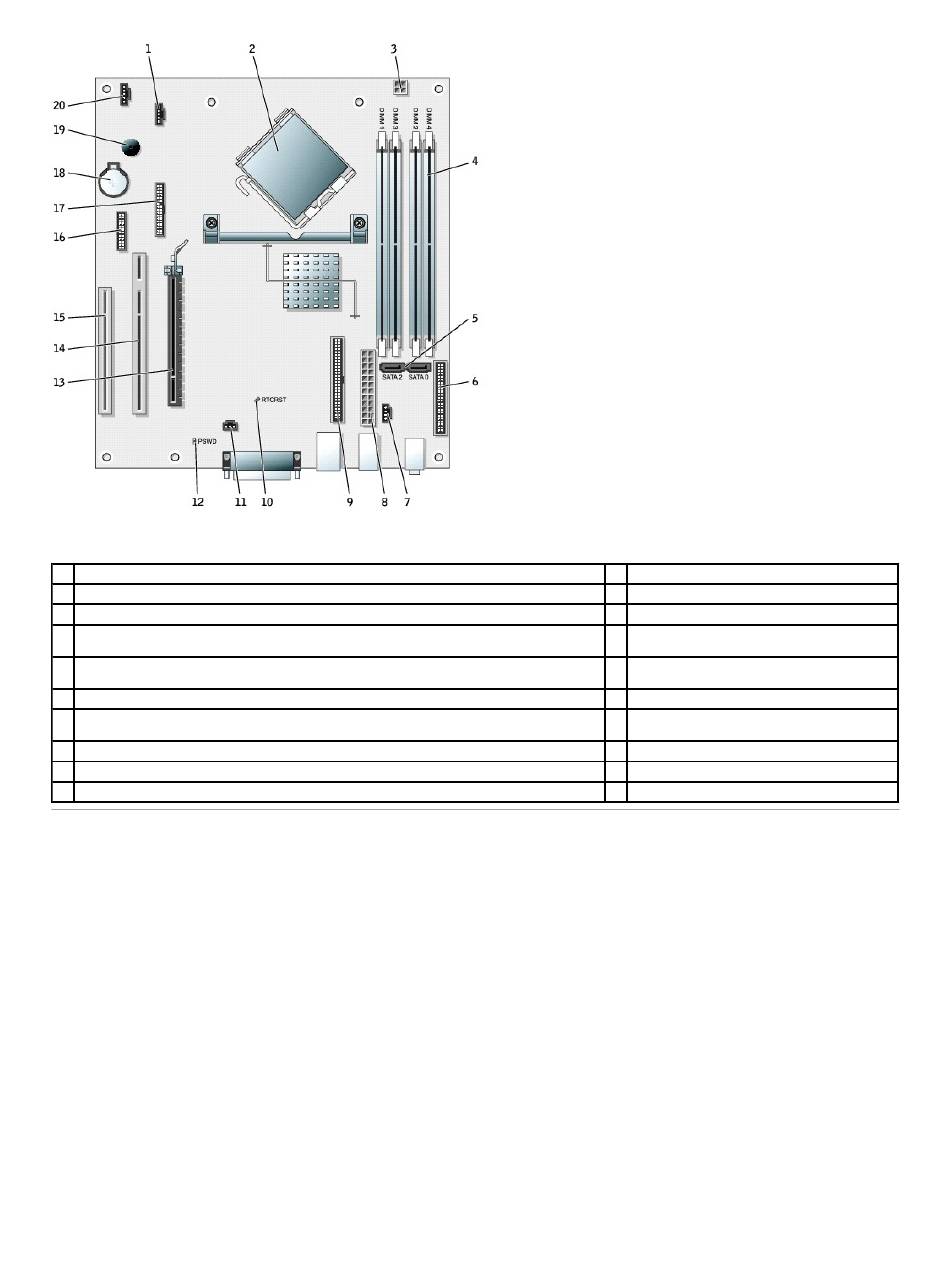

Placa base de sistemas minitorre pequeños
11 Conector del interruptor de intrusión (INTRUSO)
12 Puente de contraseña (PSWD)
13 Conector PCI Express x16 (PEG)
14 Conector de tarjeta de expansión de bus PCI
(PCI1)
15 Conector PCI (PCI3)
16 Conector serie (SER_PS2)
17 Conector de la unidad de disco flexible (FLOPPY)
18 Zócalo de la batería (BATTERY)
19 Altavoz interno (SPEAKER)
20 Conector del altavoz externo (EXT_SPKR)
