C C

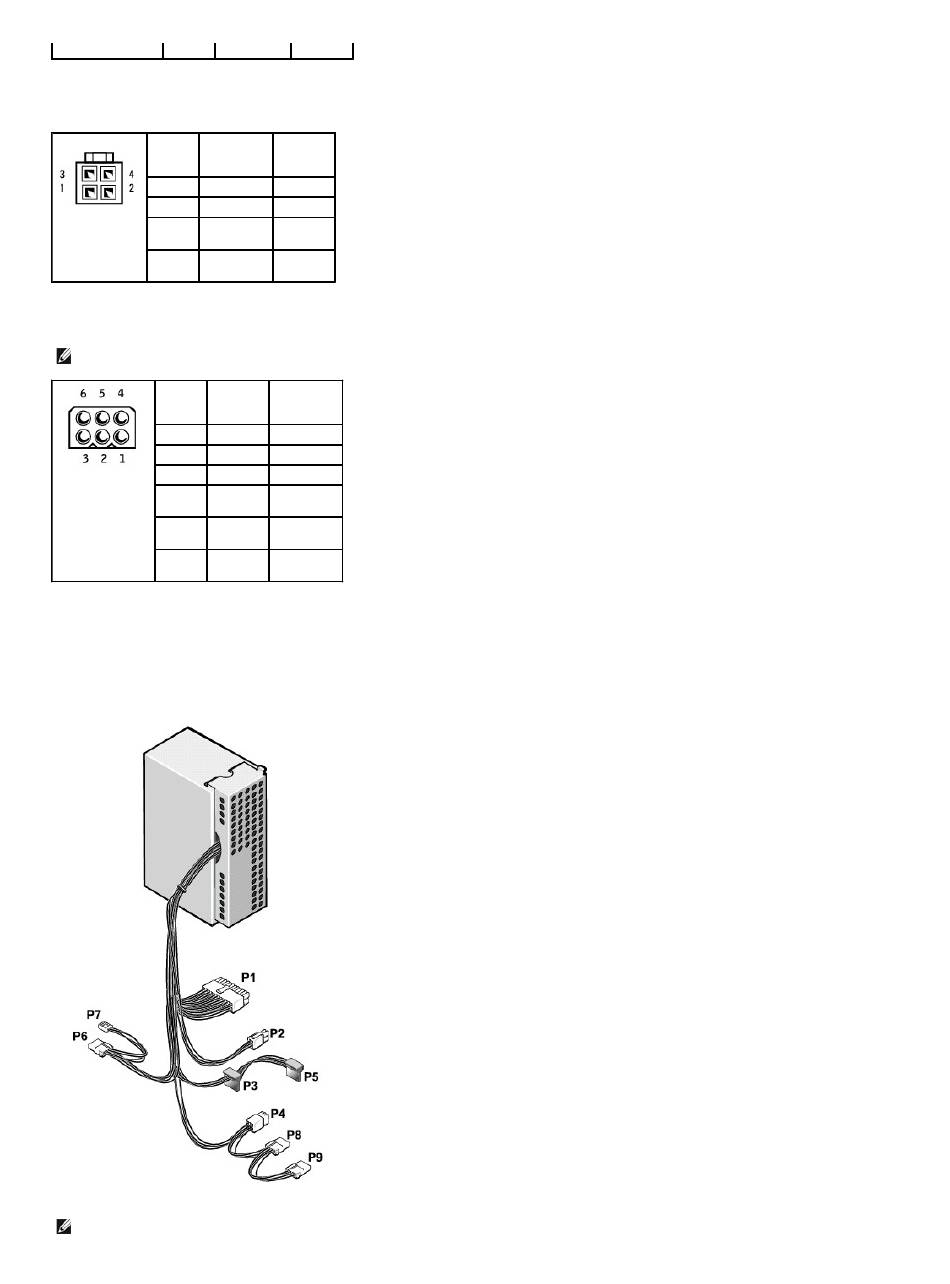

Conector de alimentación de CC P6
Número Nombre de
de señal
patilla
1 COM
2 COM
3 +12 V de
C C
4 +12 V de
C C
Conector de alimentación de CC P7
NOTA: Es posible que el equipo no tenga el conector "P7".
Número Nombre
de de señal
patilla
1
2 COM
3 COM
4 +3,3 V
C C
5 +5 V de
C C
6 +12 V de
C C
Asignaciones de patillas de los conectores de CC de la fuente de alimentación en el equipo
minitorre pequeño
NOTA: Es posible que el equipo no tenga el conector "P4".
Cable de
18 AWG
Negro
Negro
Amarillo
Amarillo
Cable de
18 AWG
N/C
Negro
Negro
Anaranjado
Rojo
Amarillo
