Manual del operador de CEREC Bluecam y CEREC Omnicam
62 82 839 D3492
D3492.201.02.06.04 10.2018

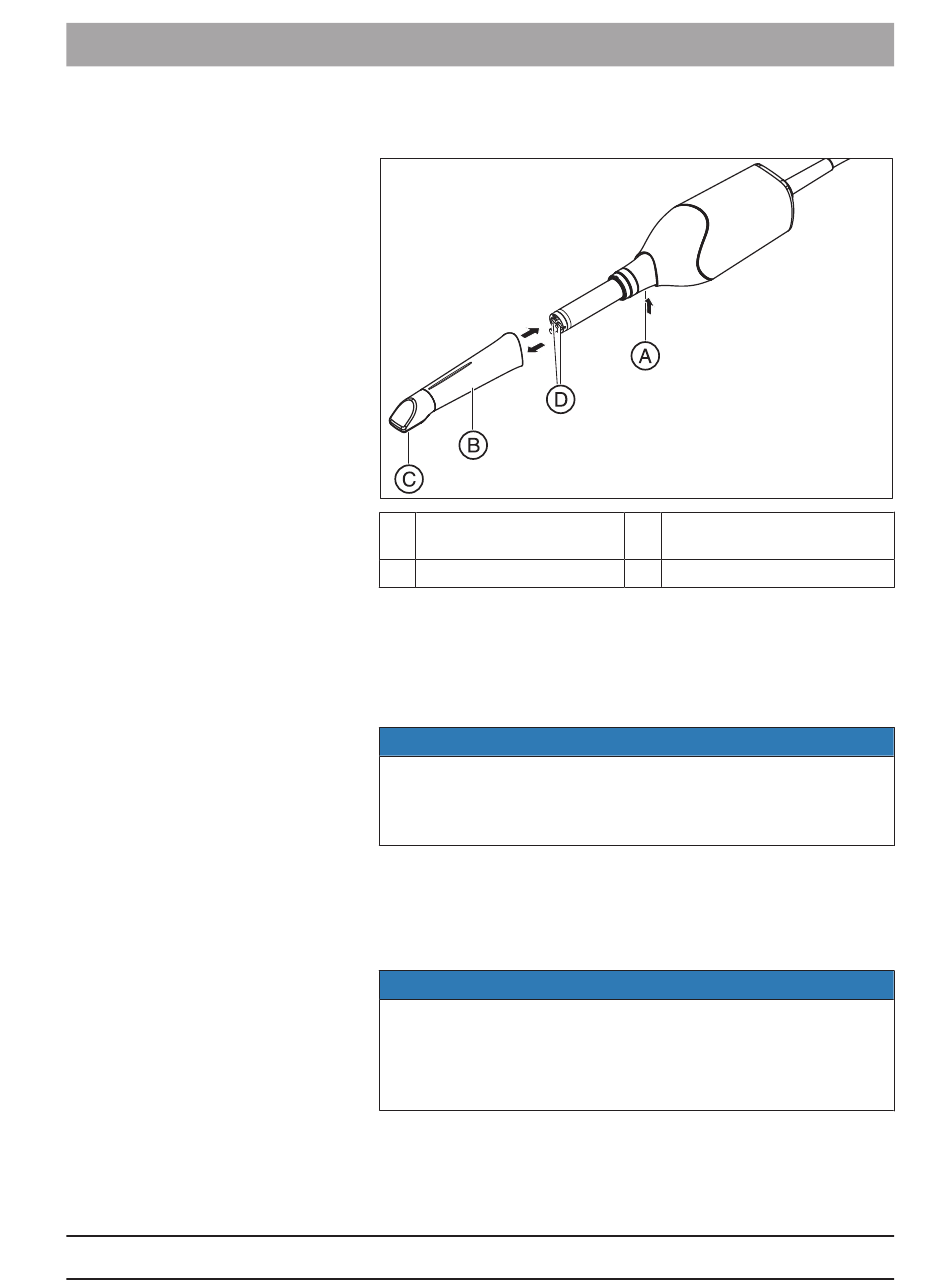

Componentes de la Omnicam

2.2
A Presionar el fiador para la
extracción
B Tubo de espejo

Desmontaje del tubo de espejo

2.3
Si fuese necesario retirar el tubo de espejo, haga lo siguiente:
1. Empuje el tubo de espejo hacia el cuerpo de la cámara.
2. Apriete el fiador A.
ATENCIÓN
Existe riesgo de dañar las ventanas de la cámara o el disco de zafiro
recubierto si el tubo de espejo no se desliza recto hacia delante.
➢ Deslice el tubo de espejo hacia delante manteniéndolo recto; no
lo incline.
3. Retire el tubo de espejo.
Inserción del tubo de espejo
2.4
➢ Vuelva a insertar con cuidado el tubo de espejo hasta que encaje.
ATENCIÓN
Existe riesgo de dañar las ventanas de la cámara o el disco de zafiro
recubierto si el tubo de espejo no se desliza recto hacia delante.
➢ El tubo de espejo no debe tocar la ventana de la cámara.
➢ Deslice el tubo de espejo manteniéndolo recto en dirección al
cuerpo de la cámara; no lo incline.
➢ Vuelva a insertar con cuidado el tubo de espejo hasta que encaje.
2 CEREC Omnicam
2.2 Componentes de la Omnicam
C Disco de zafiro (recubierto)
D Ventana de la cámara
