2. Puesta a punto
8DI
1
1 Nodo de bus de campo CPX-FB11
(interface de diagnosis I/O desac-
tivado)
2 Interface neumático (aquí el nú-
mero de salidas establecidas = 8)

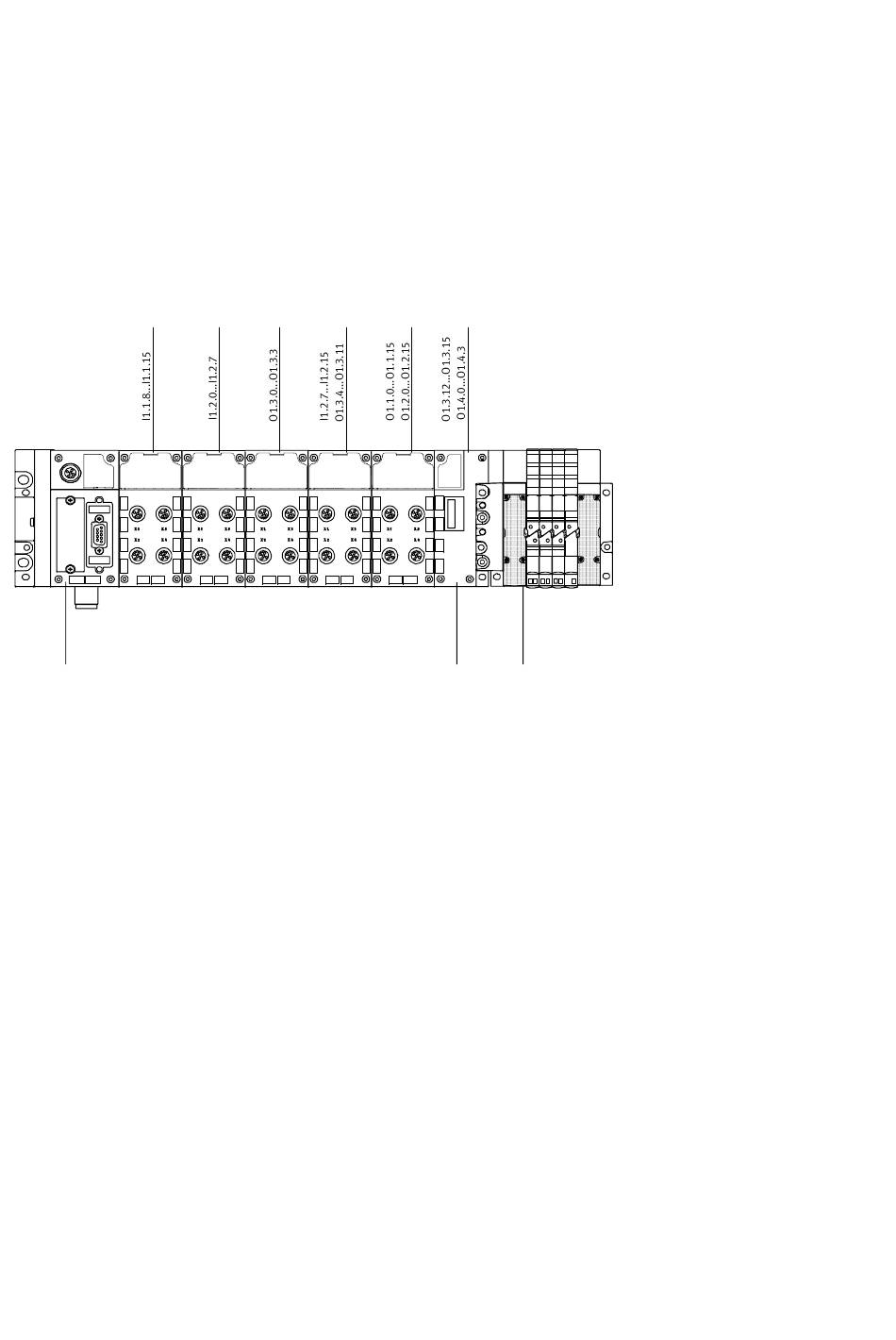

Fig. 2/9: Ejemplo de direccionado para el scanner 1747-SDN
2-26
Ejemplo: scanner 1747-SDN (SLC 500 series)
Terminal CPX tal como se representa en la Fig. 2/2 con:
1 byte de entrada para bits de estado (Strobed data)
3 bytes de entrada, dirección de entrada a partir de I1.1.8
7 bytes de salida, direcciones de salida a partir de O1.1.0
8DI 8DO
8DI 4DO
3 Neumática CPA
2AO
8 O
2 3
