3. Diagnosis y tratamiento de errores

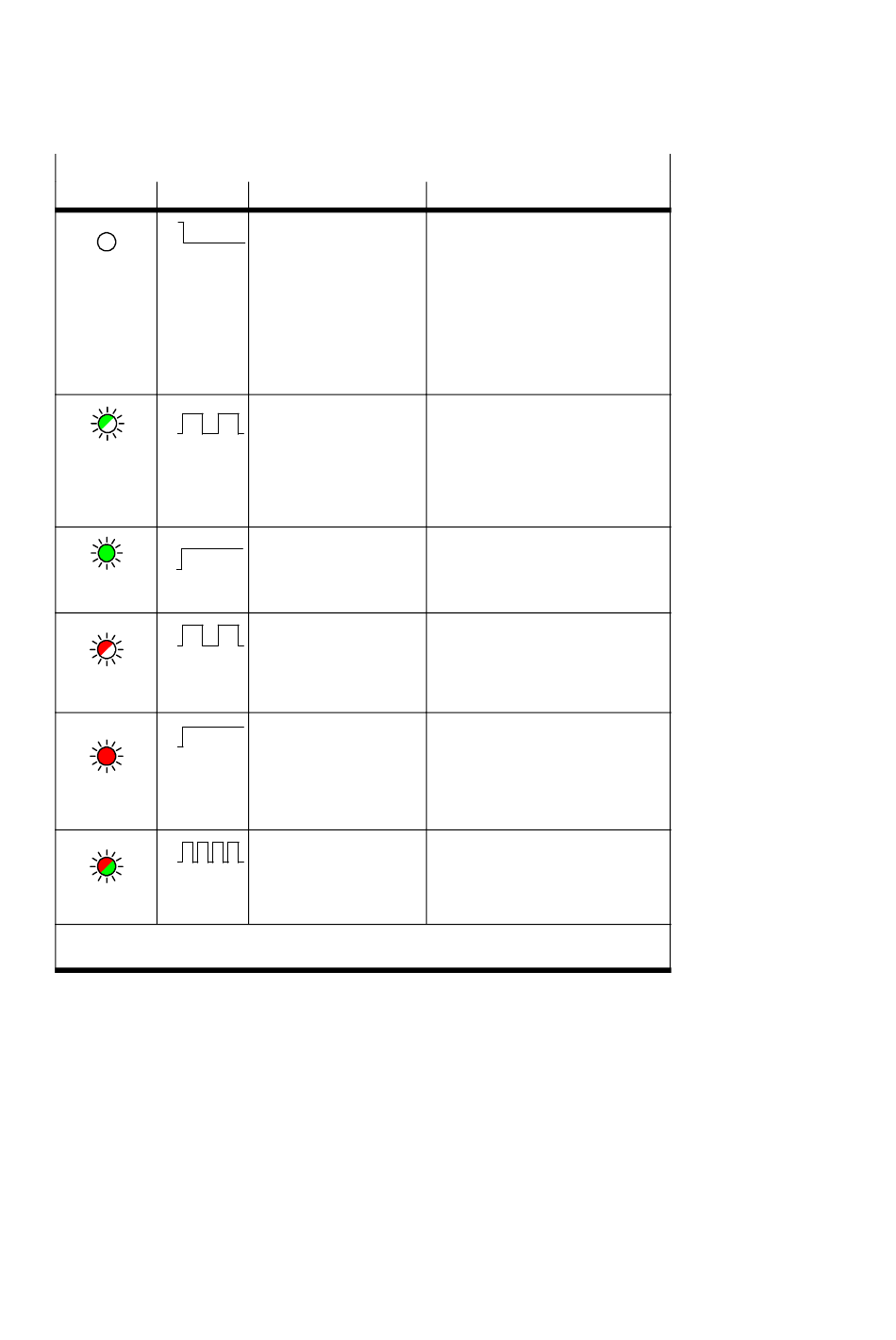

NS – Network status
LED Secuencia
ON
OFF
Está apagado
ON
OFF
Verde
parpadeante
ON
OFF
Verde
encendido
ON
OFF
Rojo
parpadeante
ON
OFF
Rojo
encendido
ON
OFF
Rojo/verde
parpadea
*)
El algoritmo de test asegura que no hay números de estación asignados dos veces en la red.
El test generalmente realiza de forma automática cuando se hace la conexión a la red.
Festo P.BE-CPX-FB11-ES es 0206NH
Estado
El terminal CPX no está
online
– El Dup_MAC_ID test *)
aún no ha finalizado
– Alimentación de la
lógica al interfaces del
bus no aplicada
El terminal CPX está online,
el test Dup_MAC_ID ha
concluido, pero el terminal
CPX no tiene una conexión
configurada para un scan-
ner.
El terminal CPX está online
y tiene una conexión al bus
de campo.
Una o varias "Conexiones
I/O" están en estado de
time-out.
Ha fallado la comunicación
– Se ha establecido un
número de estación no
permitido.
– Bus desonectado
El terminal CPX tiene un
error de acceso a la red y
se halla en el estado "Ha
fallado la comunicación"
Significado/tratamiento del error
Esperar a que termine el test. Si el
•
LED permanece apagado: el nú-
mero de estación puede haber sido
asignado dos veces, si es necesario
modificar el nº de estación.
Véase el LED de estado del módulo
•
Verificar la configuración, tal vez el
•
terminal CPX no esté asignado a un
scanner/master.
o bien
Verificar el estado del master,
•
probablemente no se halle en
modo RUN.
Ninguna (estado normal de funciona-
miento)
Verificar la conexión física con el
scanner (cable del bus)
Corregir la dirección de la estación
•
Verificar la velocidad de transmi-
•
sión, cable del bus, power OFF/ON
El LED de autotest o el dispositivo ya
no pueden comunicarse, verificar el
scanner; evaluar el mensaje de error
desde el scanner.
