DSMI−...−B
1. Dra av skyddskåpan från huset (i förekommande fall).
2. Lossa justerhylsans/dämparens kontra
mutter (K).
Genom justerhylsans/dämparens utskruv
ningslängd aD och aE (elastomerdämpare
eller stötdämpare) utjämnas ändlägets
avvikelse.
3. Skruva in eller ut justerhylsan/dämparen
i dämparfästet med en insexnyckel.
Tillåten utskruvningslängd framgår av
följande tabell.
DSMI−...−B
Utskruvningslängd aD
(Justerhylsa/elastomerdämpare)
Utskruvningslängd aE
(Stötdämpare)

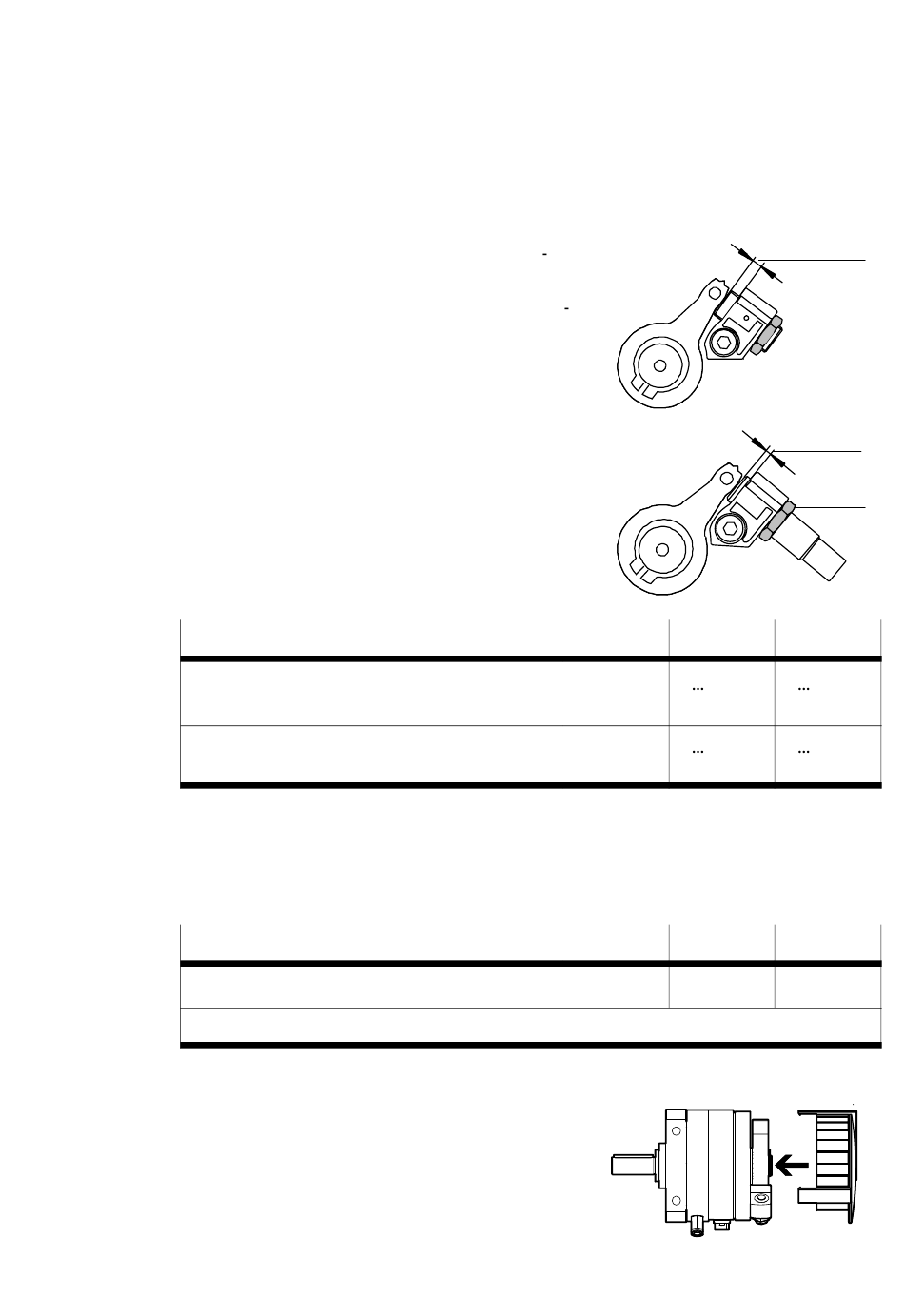

Bild 25
När alla justerhylsor/dämpare har justerats:
4. Dra åt justerhylsornas/dämparnas kontramuttrar (K) igen.
DSMI−...−B
Åtdragningsmoment: Justerhylsa
1) Dämparnas åtdragningsmoment framgår av deras bruksansvisning.
Bild 26
5. Tryck fast DSMI:s skyddskåpa (i förek
ommande fall) på snäppspåret igen.
6. Upprepa provkörningen.
Festo DSMI−...−B 0806NH Svenska
Bild 24
[mm]
[mm]
1)
[Nm]
Bild 27
aD
(K)
aE
(K)
25 40
0 4 0 5,4
0 2 0 2,7
25 40
3 20
