Instalación y montaje
5
Instalación del reductor
5.10.3 Reductor en versión con patas con reductor principal RF../KF../K..
5.10.4 Alineación del eje
70
Instrucciones de montaje y funcionamiento – Motorreductores planetarios serie P.002 – P.102
En las siguientes combinaciones de reductores planetarios en versión con patas con
reductor principal RF../KF../K.., el reductor principal puede llegar hasta por debajo de
la superficie de sujeción.
NOTA
Tenga en cuenta en las siguientes combinaciones de reductores la
debe prepararse correspondientemente la construcción de la base.
Además necesitará espacio para llevar a cabo un cambio de aceite. Para ello el
cliente tiene que fijar una medida B.
Tamaño/combinaciones
RF..
P.002 -
P.012 -
P.022 -
P.022 137
P.032 147
P.092 -

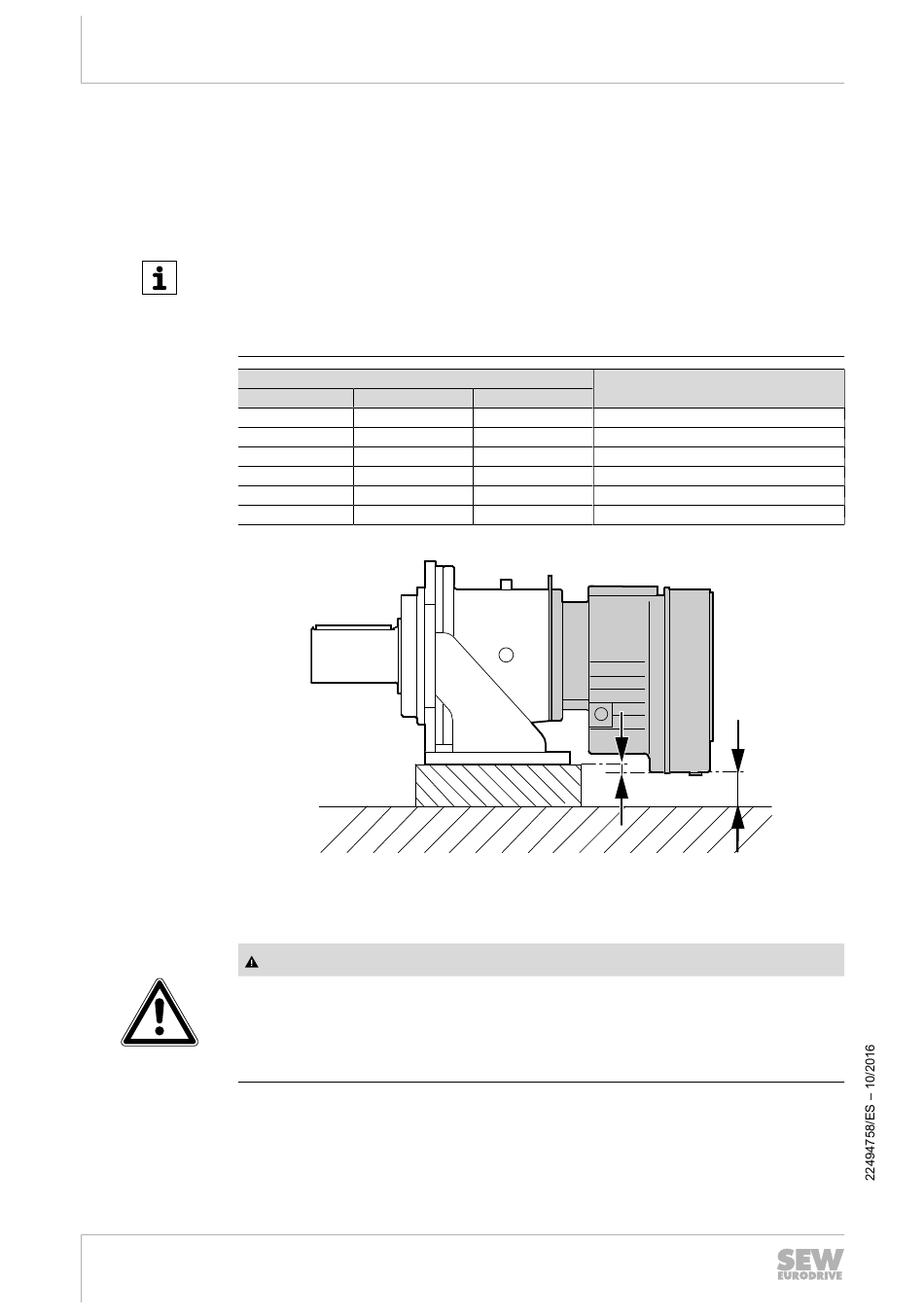

La siguiente imagen muestra un reductor planetario con reductor principal RF.
¡ADVERTENCIA!
Roturas de eje en caso de no observar la precisión de alineación del eje.
Lesiones graves o fatales.
• Consulte los requisitos de los acoplamientos en las instrucciones de funciona-
miento específicas.
La vida útil de los ejes, rodamientos y acoplamientos depende de la precisión de ali-
neación de los ejes geométricos de cada eje entre sí.
Por esta razón es importante alcanzar una desviación nula. A este respecto también
deben consultarse p. ej. los requisitos de los acoplamientos en las instrucciones de
funcionamiento especiales.
KF../K..
97
107
107
-
-
187
A
medida A. Aquí
Medida A
mm
10
32.5
2.5
7.5
18.5
15
B
9007202573959819
