ABB COMMANDER 355 Guia Del Usuario

ABB COMMANDER 355 Guia Del Usuario

Controlador de proceso avanzado
Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual

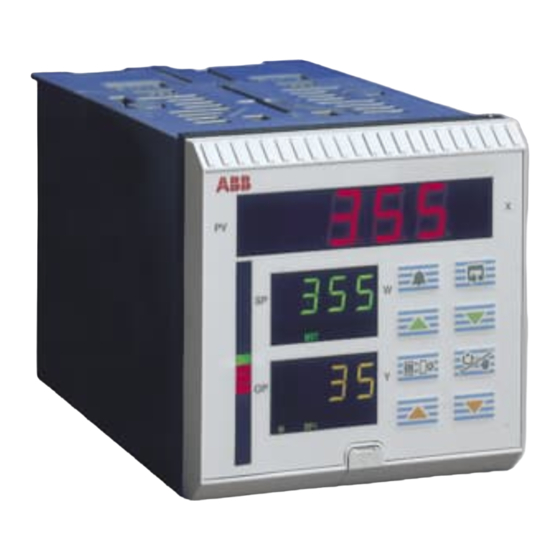

COMMANDER 355
Guía del usuario
E
Controlador de Proceso
Avanzado
3 5 5 . 0
3 5 5 . 0
M S T S LV
R
3 5
M
O P 1
O P 2 F F

Publicidad

Tabla de contenido
loading

Manuales relacionados para ABB COMMANDER 355

Resumen de contenidos para ABB COMMANDER 355

  • Página 1 COMMANDER 355 Guía del usuario Controlador de Proceso Avanzado 3 5 5 . 0 3 5 5 . 0 M S T S LV O P 1 O P 2 F F...

  • Página 2: Utilización De Las Instrucciones

    St Neots, R.U. – Cert. No. Q5907 ABB Automation forma parte de ABB, un líder mundial en el campo de la Stonehouse, R.U. – Cert. No. FM 21106 tecnología de automatización, y ofrece a sus clientes su experiencia en aplicaciones, así...

  • Página 3: Iniciación

    INICIACIÓN COMMANDER 350 se puede configurar y preparar para la operación entre pasos sencillos. Esta guía de “Iniciación” brinda una reseña de estos pasos y, cuando resulte necesario, remite a la sección correspondiente del manual. Paso 1 – Decidir la Plantilla de Aplicación y la Configuración de Salida requerida Paso 2 –...

  • Página 4: Paso 3 - Definición De Los Parámetros (Figura Gs.1)

    INICIACIÓN Paso 3 – Definición de los Parámetros (Figura GS.1) Encienda el instrumento. Pulse simultáneamente teclas y manténgalas pulsadas durante 3 segundos para avanzar directamente al Nivel 6 – Configuración básica. Defina la plantilla de aplicación, el tipo de salida y la acción de control apropiadas. Use la tecla para avanzar entre los marcos y las...

  • Página 5: Reseña

    RESEÑA Este manual se encuentra dividido en 6 secciones que contienen toda la información necesaria para instalar, configurar, poner en funcionamiento y operar el COMMANDER 350. Cada una de las secciones se encuentra claramente identificada mediante un símbolo, tal como se ilustra en la Figura 1. Modalidad de ajuste (Niveles 2 a 5) Visores y controles •...

  • Página 6: Tabla De Contenido

    CONTENIDO Sección Página Sección Página RESEÑA ................. 1 MODALIDAD DE CONFIGURACIÓN ....67 5.1 Introducción ........... 67 VISORES Y TECLAS DE FUNCION ....... 3 5.2 Nivel 6 - Configuración básica ...... 68 1.1 Introducción ............. 3 5.3 Nivel 7 – Entradas analógicas ...... 72 1.2 Uso de las teclas de función ......

  • Página 7: Visores Y Teclas De Funcion

    1 VISORES Y TECLAS DE FUNCION 1.1 Introducción En la Figura 1.1 se visualizan los visores del panel frontal, las teclas de función y los indicadores LED del COMMANDER 350. COMMANDER 350 351. 5 350. 0 Teclas de función Reconocimiento Avance de parámetro de alarma...

  • Página 8: Uso De Las Teclas De Función

    …1 VISORES Y TECLAS DE FUNCION 1.2 Uso de las teclas de función A – Teclas subir y bajar LEV2 bIAS tUNE 50. 0 51. 0 LEV1 OPEr – 49. 0 Se usa para cambiar/definir un valor de parámetro... y… …para moverse entre losniveles B –...
  • Página 9 1 VISORES Y TECLAS DE FUNCION… …1.2 Uso de las teclas de función E – Reconocimiento de alarma (Parpadeante) (Continuamente (Apagada) 351. 5 encendida) 350. 0 Todas las alarmas No hay Cualquier alarma activa, activas reconocidas alarmas sin reconocer activas 1.
  • Página 10 …1 VISORES Y TECLAS DE FUNCION …1.2 Uso de las teclas de función F – Tecla Local / Remoto Cambio entre los puntos de ajuste local y remoto 450. 2 450. 2 450. 2 350. 0 400. 0 400. 0 La variable de proceso y el punto de ajuste local (relación) se visualizan en rojo y verde.
  • Página 11 1 VISORES Y TECLAS DE FUNCION… …1.2 Uso de las teclas de función G – Teclas de atajos Púlselas en forma simultánea y manténgalas durante 3 segundos. LEVA LEV6 CntL APPL LEV1 351. 5 OPEr 350. 0 Púlsela para pasar desde Púlsela para pasar cualquier punto del nivel de desde cualquier...

  • Página 12: Indicadores De Iluminación Para Visión Oculta

    …1 VISORES Y TECLAS DE FUNCION 1.3 Indicadores de iluminación para visión oculta Parpadeante Una o más Todas las alarmas No hay alarmas alarmas se activas reconocidas encuentran activas activas y no reconocidas 350. 0 Se visualizan los parámetros del controlador maestro Se visualizan los parámetros del...

  • Página 13: Mensajes De Error

    1 VISORES Y TECLAS DE FUNCION… 1.5 Mensajes de error Pantalla Error/acción Para borrar lo que se está visualizando: Error de calibración Pulse la tecla 351. 5 Desconecte la alimentación principal y vuelva a 350. 0 conectarla (si el error continúa consulte a la Organización de Soporte a Clientes).

  • Página 14: Controlador De Procesador

    …1 VISORES Y TECLAS DE FUNCION 1.6 Controlador de procesador La actividad del procesador del instrumento se controla mediante un dispositivo controlador independiente. Cuando la salida del controlador se asigna a una salida de relé o digital, la salida de relé/ digital se desenergiza si el instrumento no funciona correctamente.

  • Página 15: Nivel De Operador

    2 NIVEL DE OPERADOR 2.1 Introducción El nivel de Operador (Nivel 1) es la modalidad día a día normañ del COMMANDER 350. Esta sección describe los recursos de operador disponibles en cada marco de acuerdo con la plantilla de control y el tipo de salida seleccionado.

  • Página 16: Controlador De Lazo Simple (Plantillas 1 Y 2)

    …2 NIVEL DE OPERADOR 2.2 Controlador de lazo simple (Plantillas 1 y 2) El controlador de lazo simple es un sistema de control de retroalimentación básico que utiliza PID de tres términos o control activo/inactivo con un punto de ajuste local (plantilla 1) o un punto de ajuste remoto (plantilla 2).
  • Página 17 2 NIVEL DE OPERADOR… …2.2 Controlador de lazo simple (Plantillas 1 y 2) Variable de proceso •1 351. 5 Punto de ajuste de control 350. 0 PV – CSPt ['SPLO' a 'SPHI' – remítase a la Sección 5.5] Deviation Ajustable Sólo en Control Local Salida de control [0 a 100% (salida digitales/relé), –10 a 110% (salidas analógicas)]...
  • Página 18 …2 NIVEL DE OPERADOR ... 2.2 Controlador de lazo simple (Plantillas 1 y 2) Estado del perfil •1 SOAK – Ejecutando segmento de mesetas SOAK •2 – Ejecutando segmento de rampa rAMP t. 3. 9 – Paró StOP •3 – Finalizó 9.

  • Página 19: Estación Automático/Manual (Plantillas 3 Y 4)

    2 NIVEL DE OPERADOR… 2.3 Estación Automático/Manual (Plantillas 3 y 4) Nota. Remítase también al Apéndice A2.1 – Operación en serie y paralelo. La estación automática/manual proporciona un backup (respaldo) para un controlador “maestro”. En operación normal la salida analógica del COMMANDER 350 sigue el valor de salida de controlador “maestro”.
  • Página 20 …2 NIVEL DE OPERADOR …2.3 Estación Automático/Manual (Plantillas 3 y 4) Modalidad automática 55. 0 Variable de proceso 50. 0 Salida maestra (I/P2) Salida de control = Salida maestra [Salida maestra, 0 a 100%] •1 •1 Salida Master Valor de •2 •2 recuperada...

  • Página 21: Backup (Respaldo) Analógico (Plantillas 5 Y 6)

    2 NIVEL DE OPERADOR… 2.4 Backup (respaldo) analógico (Plantillas 5 y 6) Nota. Remítase también al Apéndice A2.1 – Operación en serie y paralelo. La estación de backup (respaldo) analógica proporciona un backup (respaldo) para un controlador “maestro”. En operación normal (modalidad de control remoto seleccionada) la salida actual del COMMANDER 350 sigeu el valor de salida del controlador “maestro”.
  • Página 22 …2 NIVEL DE OPERADOR …2.4 Backup (respaldo) analógico (Plantillas 5 y 6) Modo Remoto •1 351. 5 Variable de proceso 350. 0 PV – CSPt Desviación Punto de ajuste [“SPLO” a “SPHI” – remítase a la Sección 5.5] Salida de control = Salida maestra [Salida maestra, 0 a 100%] Valor de salida Salida Master...
  • Página 23 2 NIVEL DE OPERADOR… …2.4 Backup (Respaldo) analógico (Plantillas 5 y 6) Estado del perfil •1 SOAK – Ejecutando segmento de mesetas SOAK – Ejecutando segmento de rampa •2 rAMP t. 3. 9 – Paró StOP •3 – Finalizó 9. 3 0 –...

  • Página 24: Estación Indicadora/Cargador Manual (Plantillas 7 Y 8)

    …2 NIVEL DE OPERADOR 2.5 Estación indicadora/cargador manual (Plantillas 7 y 8) Se pueden visualizar una o dos variables de proceso en las pantallas digital y de gráfico de barras. Si se asigna la salida de control a una salida analógica, la pantalla inferior indica el valor que puede ser ajustado por el usuario.

  • Página 25: Lazo Simple Con Pre-Alimentación (Plantillas 9 Y 10)

    2 NIVEL DE OPERADOR… 2.6 Lazo simple con Pre-alimentación (Plantillas 9 y 10) Estas plantillas proporcionan el control de PID de tres términos con pre-alimentación. La variable de alteración se mide por la ganancia de pre-alimentación (FFGn) y los valores de bias de pre-alimentación (FFbS) y se suma al valor de salida del controlador.
  • Página 26 …2 NIVEL DE OPERADOR …2.6 Lazo simple con Pre-alimentación (Plantillas 9 y 10) •1 Indice de punto de ajuste remoto rAtO 1. 0 00 PV – CSPt [0,001 a 9,999] Desviación Valor del punto de ajuste remoto = (índice x entrada de punto de ajuste remoto) + bias. •1 Bias de punto de ajuste remoto bIAS...
  • Página 27 2 NIVEL DE OPERADOR… …2.6 Lazo simple con Pre-alimentación (Plantillas 9 y 10) Estado del perfil •1 SOAK – Ejecutando segmento de mesetas SOAK •2 – Ejecutando segmento de rampa rAMP t. 3. 9 – Paró StOP •3 – Finalizó 9.

  • Página 28: Control De Cascada (Plantillas 11 Y 12)

    …2 NIVEL DE OPERADOR 2.7 Control de cascada (Plantillas 11 y 12) Para el control de cascada se usan dos controladores de PID enlazados internamente, con el primer controlador de PID (maestro) que provee el punto de ajuste para el segundo controlador (esclavo). La salida maestra se mide usando valores del índice de cascada (C.
  • Página 29 2 NIVEL DE OPERADOR… …2.7 Cascade Control (Templates 11 and 12) •1 Indice de punto de ajuste remoto rAtO 1. 0 00 [0,001 a 9,999] Maestro Valor de punto de ajuste remoto maestro = Desviación (índice x entrada de punto de ajuste remoto) + bias. Bias de punto de ajuste remoto •1 bIAS...
  • Página 30 …2 NIVEL DE OPERADOR …2.7 Control de cascada (Plantillas 11 y 12) Bias del punto de ajuste esclavo en cascada •1 C. b IA 0. 0 Esclavo [En unidades de ingeniería] Desviación •2 Estado del perfil SOAK – Ejecutando segmento de mesetas SOAK –...

  • Página 31: Control Cascada Con Pre-Alimentación (Plantilla 13)

    2 NIVEL DE OPERADOR… 2.8 Control cascada con Pre-Alimentación (Plantilla 13) Para el control de cascada se usan dos controladores de PID enlazados internamente, con el primer controlador de PID (maestro) que provee el punto de ajuste para el segundo controlador (esclavo). Se suma la señal de variable de alteración de pre-alimentación (punto de ajuste esclavo).
  • Página 32 …2 NIVEL DE OPERADOR …2.8 Control de cascada con Pre-alimentación (Plantilla 13) Variable de alteración de pre-alimentación 351. 5 350. 0 Maestro Desviación [0 a 100%] Entrada de variable de alteración de pre-alimentación. Indice de punto de ajuste esclavo en cascada •1 C.
  • Página 33 2 NIVEL DE OPERADOR… …2.8 Control de cascada con Pre-alimentación (Plantilla 13) Estado del perfil •1 SOAK – Ejecutando segmento de mesetas SOAK •2 – Ejecutando segmento de rampa rAMP t. 3. 9 – Paró StOP •3 – Finalizó 9. 3 0 –...

  • Página 34: Controlador De Relación (Plantillas 14 Y 15)

    …2 NIVEL DE OPERADOR 2.9 Controlador de relación (Plantillas 14 y 15) El control de índice permite que se detenga automáticamente una variable de proceso controlada en proporción definitiva a otra variable conocida como variable desordenada. La variable desordenada medida por los varores de índice ( )y de bias ( ) forma el punto de ajuste de control para la rAtO...
  • Página 35 2 NIVEL DE OPERADOR… …2.9 Controlador de relación (Plantillas 14 y 15) Estado del perfil •1 SOAK – Ejecutando segmento de mesetas SOAK •2 – Ejecutando segmento de rampa rAMP t. 3. 9 – Paró StOP •3 – Finalizó 9. 3 0 –...

  • Página 36: Estación De Relación (Plantillas 16 Y 17)

    …2 NIVEL DE OPERADOR 2.10 Estación de relación (Plantillas 16 y 17) La estación de relación provee un punto de ajuste para un controlador esclavo subsiguiente. La variable desordenada (WV) se mide por los valores de índice ( ) y bias ( ) y luego se retransmite como rAtO bIAS...

  • Página 37: Controlador De Relación (Plantillas 16 Y 17)

    2 NIVEL DE OPERADOR… …2.10 Controlador de relación (Plantillas 16 y 17) Estado del perfil •1 SOAK – Ejecutando segmento de mesetas SOAK – Ejecutando segmento de rampa •2 rAMP t. 3. 9 – Paró StOP •3 – Finalizó 9. 3 0 –...

  • Página 38: Tipos De Salida De Calor/Frío

    …2 NIVEL DE OPERADOR 2.11 Tipos de salida de calor/frío 2.11.1 Inverso (Calor)/Directo (Calor)/Inverso (Frío) Se visualiza la salida activa, ya sea Calor (OP1) u Frío (OP2) y se la puede ajuste en modo manual. Los l.e.d.s OP1 y OP2 indica qué salida se está modificando. +100% –100% OP1 (Calor)

  • Página 39: Tipos De Salida De Válvula Motorizada

    2 NIVEL DE OPERADOR… 2.12 Tipos de salida de válvula motorizada 2.12.1 Válvula motorizada con retroalimentación Pantalla de posición de la válvula [0 a 100% de la trayectoria] Nota. En modo manual, se pueden usar Se está abriendo la válvula teclas y para dirigir directamente los relés de Válvula detenida apertura y de cierre de la válvula.

  • Página 40: Autoajuste

    …2 NIVEL DE OPERADOR 2.13 Autoajuste Nota. El autoajuste no está disponible • para la Estación Automática/Manual, para las plantilla de Indicador • de Estación de Indice, • cuando se seleccionan los tipos sin saltos o de control de calor/frío. Información.
  • Página 41 2 NIVEL DE OPERADOR… 2.13.2 Autoajuste “en el punto de ajuste” Si la variable de proceso se encuentra dentro del 10% del punto de ajuste, se realiza un ajuste en dicho punto. • El ajuste “en el punto de ajuste”– maneja la salida de control para producir una oscilación controlada del proceso.
  • Página 42 …2 NIVEL DE OPERADOR 2.13.3 Autoajuste Acceso al recurso de autoajuste 1. . x x xxxx Desde cualquier marco operativo, pulse y mantenga la xxxx tecla hasta que se visualice el marco ‘ ’. COdE 1. x x COdE Coloque la contraseña de autoajuste correcta. Activación del autoajuste 1.

  • Página 43: Monitor De Eficiencia De Control

    2 NIVEL DE OPERADOR… 2.14 Monitor de eficiencia de control Nota. Con control de cascada, el Monitor de Eficiencia de Control sólo se aplica al controlador maestro. El Monitor de Eficiencia de Control se puede usar para comparar el rendimiento relativo con los distintos parámetros de ajuste, o durante el ajuste fino de las definiciones de PID, para proporcionar un control óptimo.

  • Página 44: Ajuste Manual

    …2 NIVEL DE OPERADOR …2.14 Monitor de eficiencia de control período Punto de ajuste –2% talcance testablecimiento Inicio del cálculo Figura 2.14 Parámetros del Monitor de Eficiencia de Control 2.14.1 Ajuste manual Se puede usar el Monitor de Eficiencia de Control para el ajuste manual de los parámetros de PID. El método siguiente describe la forma de ajustar el controlador para el de disminución de amplitud de la banda:...

  • Página 45: Uso Del Monitor De Eficiencia De Control

    2 NIVEL DE OPERADOR 2.14.2 Uso del Monitor de Eficiencia de Control 351. 5 Mantenga pulsadas las teclas durante 2 segundos. 350. 0 Nota. Si las teclas del panel frontal no se operan durante 60 segundos mientras se está visualizando cualquier marco del Monitor de Eficiencia de Control, el instrumento vuelve al primer marco operativo.

  • Página 46: Perfiles

    3 PERFILES 3.1 Introducción Nota. El control del perfil sólo está disponible con la versión 4 y posteriores del programa. Para acceder al modo de ajuste (Niveles 2 a 5) se debe ingresar la contraseña correcta en el marco del código de seguridad.

  • Página 47: Introducción Al Control De Perfil De Rampa/Mesetas

    3 PERFILES… 3.2 Introducción al Control de Perfil de Rampa/Mesetas Información. • 9 programas. • Selección del programa de Estado digital – permite entradas digitales para seleccionar el programa a ejecutar. • 30 segmentos programables – se pueden compartir entre programas. •...

  • Página 48: Rampa/Mesetas Garantizadas

    …3 PERFILES 3.2.2 Rampa/Mesetas Garantizadas Si la variable del proceso se desvía del punto de ajuste por más del valor de histéresis, el estado del programa se fija en 'HOLd' (Retener) y las Rampa/mesetas garantizadas se aplican automáticamente. Cada programa tiene dos valores de histéresis asociados: –...
  • Página 49 3 PERFILES... 3.2.4 Punto de Ajuste de Autobúsqueda – Fig. 3.5 La función del Punto de Ajuste de Autobúsqueda disminuye la demora entre el fin de un programa y el comienzo del próximo programa. El valor de la variable del proceso se utiliza como el punto inicial del programa y el punto de ajuste avanza un paso hasta el valor de la variable del proceso.

  • Página 50: Fin Del Estado Del Perfil

    …3 PERFILES 3.2.6 Eventos de Tiempo – Fig. 3.7 Cada estado genera una fuente ('tEV. 1 ' a 'tEV. 4 ') que se puede asignar a relés, salidas digitales, ecuaciones lógicas, etc. de la misma forma que cualquier otra señal digital. Los estados de evento de tiempo se brindan como adicionales a los estados de eventos de programa y segmento y no afectan su operación.
  • Página 51 3 PERFILES… 3.2.8 Ajuste del Tiempo del Segmento Actual – Fig. 3.8 y 3.9 La función de Ajuste de Tiempo permite prolongar o disminuir el tiempo de un segmento mediante un valor prefijado en el marco 't. A dj' – remítase a la Página de Control del Perfil de Rampa/Mesetas. El tiempo del segmento se puede ajustar en forma repetida (en aumentos prefijados) mientras el segmento está...

  • Página 52: Estados Del Perfil

    …3 PERFILES 3.3 Estados del Perfil P.00...P.04 Nivel P – Estados del Perfil P. 0 0 LEVP Pr. S t Seleccionar programa •1 P. 0 1 PrGM Seleccionar el programa a ejecutar. Nota. Este marco sólo se visualiza si no se está ejecutando ningún otro programa.

  • Página 53: Control Del Perfil De Rampa/Mesetas

    3 PERFILES… 3.4 Control del Perfil de Rampa/Mesetas r.00...r.05 Nivel r – Control del perfil r. 0 0 LEVr P. C tL Unidades de tiempo del programa r. 0 1 t. U Nt Seleccione las unidades de tiempo requeridas MINS –...
  • Página 54 …3 PERFILES …3.4 Control del Perfil de Rampa/Mesetas r.06...r.10 Fuente para retener el programa •1 r. 0 6 HLd. S La fuente para retener se dispara con el borde de entrada. Modo retener Remítase al Desplegable posterior / Tabla C, Fuentes digitales.
  • Página 55 3 PERFILES… …3.4 Control del Perfil de Rampa/Mesetas r.11...r.16 •1 r. 1 1 INC. S Fuente de aumento de tiempo del segmento (Segmento actual) El tiempo del segmento actual se puede aumentar (mediante una cantidad fijada en el marco de Ajuste del tiempo del segmento) cada vez que se activa la fuente.
  • Página 56 …3 PERFILES …3.4 Control del Perfil de Rampa/Mesetas r.17...r.22 r. 1 7 Activar pasar segmentos desde el panel frontal SKP. E Fd. b K – Pasar segmento hacia delante y hacia atrás en el nivel del operador activado – Pasar segmento hacia atrás en el nivel del operador activado –...

  • Página 57: Programa Del Perfil De Rampa/Mesetas

    3 PERFILES… 3.5 Programa del Perfil de Rampa/Mesetas t.00...t.04 Nivel t – Programa del perfil. t. 0 0 LEV. t P. P rG Selección del Programa t. 0 1 PrGM Seleccionar el programa a ser configurado [1 a 9] Inicio de programa t.
  • Página 58 …3 PERFILES …3.5 Programa del Perfil de Rampa/Mesetas t.05...t.08 Valor inicial del segmento t. 0 5 Strt El valor inicial del segmento sólo se puede ajustar si es el primer segmento de un programa. [–999 a 9999 en unidades de ingeniería ] Nota.
  • Página 59 3 PERFILES …3.5 Programa del Perfil de Rampa/Mesetas t.09...t.13 Eventos de tiempo t. 0 9 EVNt Se pueden asignar hasta cuatro eventos de tiempo al segmento ---- actualmente en programación – remítase a la Fig. 3.7 en la página 29. SEG_ Pulse la tecla para activar el evento 1.

  • Página 60: Modo De Ajuste

    4 MODO DE AJUSTE 4.1 Introducción Para acceder al modo de ajuste (Niveles 2 a 5) se debe ingresar la contraseña correcta en el marco del Código de seguridad. Pulse y mantenga 351. 5 LEV1 COdE AtNE 350. 0 OPEr Contraseña no válida Contraseña de configuración válida...

  • Página 61: Nivel 2 - Ajuste

    4 MODO DE AJUSTE… 4.2 Nivel 2 – Ajuste 2.00...2.04 Nota. El nivel 2 no se aplica si se selecciona una plantilla de Estación Automática/Manual, de Indicador o de Estación de Indice. Nivel 2 – Ajuste 2. 0 0 LEV. 2 tUNE Nota.
  • Página 62 …4 MODO DE AJUSTE …4.2 Nivel 2 – Ajuste 2.05...2.13 •1 Banda proporcional 1 2. 0 5 Pb-1 100. 0 Ingrese el valor de la Banda Proporcional 1. [0,1% a 999,9%] ‘ Pb-1 ’ es la banda proporcional por defecto y es la banda proporcional para el controlador maestro si se selecciona una plantilla cascada –...
  • Página 63 4 MODO DE AJUSTE… …4.2 Nivel 2 – Ajuste 2.14...2.19 •1 Tiempo de acción de la derivativa 2 2. 1 4 drV2 [0,1 a 999,9 segundos u ‘ ’] El tiempo de acción de la derivativa para el controlador esclavo si se selecciona una plantilla en cascada –...
  • Página 64 …4 MODO DE AJUSTE …4.2 Nivel 2 – Ajuste 2.20...2.23 •1 Bias de pre-alimentación 2. 2 0 FFbS 0. 0 [–100,0% a 100,0%] Banda muerta de control 2. . 2 1 Cbnd Cuando la variable de proceso se encuentra en la banda muerta, se suprimen los cambios en la salida de control debido a la acción proporcional e integral.

  • Página 65: Nivel 3 - Puntos De Ajuste

    4 MODO DE AJUSTE… 4.3 Nivel 3 – Puntos de ajuste 3.00...3.07 Nota. El Nivel 3 no se aplica si se seleccionan las plantillas de Estación Automático/Manual o de Indicador. Nivel 3 – Puntos de ajuste 3. 0 0 LEV. 3 SEtP Nota.
  • Página 66 …4 MODO DE AJUSTE …4.3 Nivel 3 – Puntos de ajuste 3.08...3.10 •1 Indice de punto de ajuste en cascada 3. 0 8 C. r tO En modo automático, el valor del punto de ajuste esclavo es: 1. 0 00 (índice x salida maestra) + bias.

  • Página 67: Nivel 4 - Puntos De Disparo De Alarma

    4 MODO DE AJUSTE… 4.4 Nivel 4 – Puntos de disparo de alarma 4.00...4.08 Nota. No se aplica el nivel 4 si todos los tipos de alarma se establecen en ' ' – remítase a la NONE Sección 5.4, Alarmas / Tipo de alarma. Nivel 4 –...

  • Página 68: Nivel 5 - Definición De Válvula

    …4 MODO DE AJUSTE 4.5 Nivel 5 – Definición de válvula 5.00...5.04 Nota. El nivel 5 se aplica sólo para un tipo de salida de válvula motorizada – remítase a la Sección 5.2, Configuración Básica / Tipo de Salida. Salida Controlador Términos Abrir relé...

  • Página 69: Cálculo De Pulsos De Control (Control Sin Saltos)

    4 MODO DE AJUSTE… 4.5.2 Ajuste de válvula (tipos sin saltos) – Figura 4.4 El ‘controlador de proceso sin saltos’ provee una salida que efectivamente es el tiempo derivativo de la posición requerida del regulador, no dónde ir (derivada de la posición), sino en qué dirección viajar y cuánto desplazarse, a través de una serie de pulsos de acción de integral.

  • Página 70: Ajuste De Válvula (Tipos Sin Saltos)

    …4 MODO DE AJUSTE …4.5.2 Ajuste de Válvula (tipos sin saltos) 5.00...5.04 Nivel 5 – Definición de válvula 5. 0 0 LEV. 5 U. L U. E Nota. Para seleccionar este marco desde cualquier lugar de esta página, pulse y mantenga la tecla durante unos pocos segundos.

  • Página 71: Modalidad De Configuración

    5 MODALIDAD DE CONFIGURACIÓN 5.1 Introducción Para acceder al modo de Configuración (Niveles 6 a E) se debe ingresar la contraseña correcta en el marco del código de seguridad. LEV1 351. 5 COdE AtNE 350. 0 OPEr Contraseña no válida Contraseña de configuración válida LEVE Contraseña de ajuste válida...

  • Página 72: Nivel 6 - Configuración Básica

    …5 MODALIDAD DE CONFIGURACIÓN 5.2 Nivel 6 – Configuración básica 6.00...6.01 6. 0 0 Nivel 6 – Configuración básica LEV. 6 APPL Aplicación de plantilla 6. . 0 1 t. A PP Se proporcionan las plantillas para que la configuración básica de una 1.
  • Página 73 5 MODALIDAD DE CONFIGURACIÓN… …5.2 Nivel 6 – Configuración básica 6.02 •1 Tipo de Salida de Control 6. 0 2 O. t YP Los relés, salidas digitales y salidas analógicas apropiados se asignan AnLG a las variables de salida de control. Las otras salidas de hardware se asignan provisoriamente a las funciones de alarma y de retransmisión pero se las puede modificar en el nivel de asignación de salida –...
  • Página 74 …5 MODALIDAD DE CONFIGURACIÓN …5.2 Nivel 6 – Configuración básica Tipos de salida: Salida de relé ANLG Algoritmo Proceso Salida digital control Salida analógica A – Salida simple Tipo de salida: Controla Algoritmo Abrir relé dor de Proceso Cerrar relé válvula control Retroalimentación de la posición...
  • Página 75 5 MODALIDAD DE CONFIGURACIÓN… …5.2 Nivel 6 – Configuración básica 6.03...6.06 •1 Acción de control 6. 0 3 C. A Ct 3 • 3 • o í í r 4 • 4 • 4 • 4 • Acción de control (Lazo maestro) •2 6.

  • Página 76: Nivel 7 - Entradas Analógicas

    …5 MODALIDAD DE CONFIGURACIÓN 5.3 Nivel 7 – Entradas analógicas 7.00...7.03 7. 0 0 Nivel 7 – Entradas analógicas LEV. 7 InPt Nota 1. Consulte también la Hoja desplegable al final del manual/Tabla A, Aplicaciones de Plantillas. Nota 2. Para seleccionar este marco de cualquier lugar en esta página, pulse la tecla durante unos segundos.
  • Página 77 5 MODALIDAD DE CONFIGURACIÓN… …5.3 Nivel 7 – Entradas analógicas 7.04...7.07 Alta ingeniería (I/P1) 7. 0 4 En1. H 1000 [–999 a 9999] Nota. Este parámetro asume por defecto el valor máximo permitido cuando se seleccionan las entradas de THC y RTD –...
  • Página 78 …5 MODALIDAD DE CONFIGURACIÓN …5.3 Nivel 7 – Entradas analógicas 7.08...7.14 •1 Tipos de entrada analógica y Rango eléctrico (I/P2) 7. 0 8 tYP2 Nota. Las entradas THC sólo se pueden usar en I/P2 si I/P1 también se encuentra definido a THC. ó...
  • Página 79 5 MODALIDAD DE CONFIGURACIÓN… … 5.3 Nivel 7 – Entradas analógicas 7.15...7.21 •1 Tipos de entrada analógica y Rango eléctrico (I/P3) 7. 1 5 tYP. 3 ó i ó i z i l z í ó i ó i i l a ó...

  • Página 80: Nivel 8 - Alarmas

    …5 MODALIDAD DE CONFIGURACIÓN 5.4 Nivel 8 – Alarmas Nota. Se puede usar cualquier tipo de alarma para que suene un anunciador (klaxon/bocina) que se inactiva cuando se reconoce la alarma. Esto se logra asignando el relé al estado de reconocimiento de la alarma en lugar de al estado real de la alarma.
  • Página 81 5 MODALIDAD DE CONFIGURACIÓN… …5.4 Nivel 8 – Alarmas Histéresis Punto de Disparo Histéresis Proceso Variable Alarma On Proceso Alto Alarma Off Alarma On Proceso Bajo Alarma Off Figura 5.5 Acción de alarma por proceso alto y bajo Punto de Disparo Histéresis Variable proceso...
  • Página 82 …5 MODALIDAD DE CONFIGURACIÓN …5.4 Nivel 8 – Alarmas 8.00...8.03 8. 0 0 Nivel 8 – Alarmas LEV. 8 ALMS Nota. Para seleccionar este marco desde cualquier lugar de esta página, pulse la tecla durante unos pocos segundos. Alarma Tipo 1 8.
  • Página 83 5 MODALIDAD DE CONFIGURACIÓN… … 5.4 Nivel 8 – Alarmas 8.04...8.24 Tipo de Alarma 2 (Alarmas 2 a 8) 8. 0 4 tYPx NONE 8. 0 7 8. 1 0 [remítase a la Alarma Tipo 1] 8. 1 3 8. 1 6 8.

  • Página 84: Nivel 9 - Configuración De Punto De Ajuste

    …5 MODALIDAD DE CONFIGURACIÓN 5.5 Nivel 9 – Configuración de punto de ajuste 9.00...9.05 Nota. El Nivel 9 no se aplica cuando se selecciona una plantilla de Indicador (plantillas 7 y 8) o una plantilla de estación Automático/Manual (plantillas 3 y 4). Nivel 9 –...
  • Página 85 5 MODALIDAD DE CONFIGURACIÓN… .…5.5 Nivel 9 – Configuración de punto de ajuste 9.06...9.11 Acción de falla de punto de ajuste remoto •1 9. . 0 6 SP. F A La acción requerida cuando se produce una falla del punto de ajuste NONE remoto.
  • Página 86 …5 MODALIDAD DE CONFIGURACIÓN …5.5 Nivel 9 – Configuración de punto de ajuste 9.12...9.15 Fuente de Selección de Punto de Ajuste Local/Remoto (o Indice) •1 9. 1 2 Lr. 5 r La fuente requerida para bloquear en modo de punto de ajuste remoto NONE o en modo de índice remoto cuando se selecciona la plantilla del controlador de índice.

  • Página 87: Nivel A - Configuración De Control

    5 MODALIDAD DE CONFIGURACIÓN… 5.6 Nivel A – Configuración de control A.00...A.02 Nota. No se visualiza el Nivel A si se selecciona una plantilla de indicador. Nivel A – Configuración de control A. 0 0 LEVA CNtL Nota. Para seleccionar este marco desde cualquier lugar de esta página, pulse y mantenga la tecla durante unos pocos segundos.
  • Página 88 …5 MODALIDAD DE CONFIGURACIÓN …5.6 Nivel A – Configuración de control A.03...A.08 Acción de falla de variable de proceso A. 0 3 PVFA Determina la salida del controlador cuando falla la entrada de la variable del NONE proceso. – Sin acción NONE HOLd –...
  • Página 89 5 MODALIDAD DE CONFIGURACIÓN… …5.6 Nivel A – Configuración de control A.09...A.12 Límite Bajo de la Salida 2 (Frío) – Control de Calor/Frío •1 A. 0 9 OP2L Limita el nivel bajo de la salida de control 2 en modo automático, cuando se selecciona la acción de control ‘inverso-inverso’...

  • Página 90: El Valor De Salida De Control Requerido Cuando Se Selecciona Manual

    …5 MODALIDAD DE CONFIGURACIÓN …5.6 Nivel A – Configuración de control A.13...A.17 Salida Configurada 1 A. 1 3 C. O P1 El valor de salida de control requerido cuando se selecciona manual 0. 0 mediante la fuente de modo manual 1. [0 a 100% o ‘...
  • Página 91 5 MODALIDAD DE CONFIGURACIÓN… …5.6 Nivel A – Configuración de control A.18...A.22 Fuente de Selección de Modo Automático A. 1 8 A. 5 rC Seleccione la fuente digital utilizada para activar el modo automático. Remítase al Desplegable Auto •1 Posterior / Tabla C – Manual Fuentes Digitales.

  • Página 92: Nivel B - Configuración De Operador

    …5 MODALIDAD DE CONFIGURACIÓN 5.7 Nivel B – Configuración de operador b.00...b.06 Nivel B – Configuración de operador b. 0 0 LEVb OPEr Nota. Para seleccionar este marco desde cualquier lugar de esta página, pulse y mantenga la tecla durante unos pocos segundos. Activación de tecla Automático/Manual del panel frontal •1 b.
  • Página 93 5 MODALIDAD DE CONFIGURACIÓN… …5.7 Nivel B – Configuración de operador b.07...b.11 Contraseña de Autoajuste •1 b. 0 7 A. P A5 Permite el acceso al recurso de autoajuste en el nivel del operador. [0 a 9999 (por defecto 0)] •2 Contraseña del Operador del Perfil b.
  • Página 94 …5 MODALIDAD DE CONFIGURACIÓN …5.7 Nivel B – Configuración de operador b.12...b.16 Definición del Día b. . 1 2 Se usa para definir el día de la semana del temporizador de la placa. [1 a 7.1 =Domingo,7=Sábado ] b. . 1 3 HOUr Definición de la Hora Se usa para definir la hora del temporizador de la placa.

  • Página 95: Nivel C - Configuración De Asignación De Salida

    5 MODALIDAD DE CONFIGURACIÓN… 5.8 Nivel C – Configuración de Asignación de Salida C00, C01 Nota. Las definiciones por defecto de la Asignación de Salida se encuentran preconfiguradas para cada plantilla – remítase a la Tabla B, Fuente de Salida en el desplegable posterior. C.
  • Página 96 …5 MODALIDAD DE CONFIGURACIÓN 5.8.1 Salida Digital 1 C07...C08 tYP1 •1 Fuente de Asignación de la Salida Digital 1 (do1) C. 0 7 dGI. A Seleccione la fuente requerida para activar la Salida Digital 1 NONE Remítase al Desplegable Posterior / Tabla C – Fuentes Digitales. •2 Polaridad de la Salida Digital 1 (do1) C.
  • Página 97 5 MODALIDAD DE CONFIGURACIÓN… 5.8.2 Salida Analógica 1 C02...C06 tYP1 ANLG Fuente de Asignación de Salida Analógica 1 (ao1) •1 C. 0 2 ANI. A Seleccione la fuente requerida para activar la Salida Analógica 1 NONE Remítase al Desplegable Posterior / Tabla D – Fuentes Analógicas C.
  • Página 98 …5 MODALIDAD DE CONFIGURACIÓN 5.8.3 Asignación de salida 2 C10...C14 dG1. P 0. 0 0. 0 •1 Fuente de Asignación de Salida Analógica 2 (ao2) C. 1 0 AN2. A Seleccione la fuente requerida para activar la Salida Analógica 2. NONE Remítase al Desplegable Posterior / Tabla D –...
  • Página 99 5 MODALIDAD DE CONFIGURACIÓN… 5.8.4 Salidas de relé 1 a 4 C17...C22 0. 0 0. 0 •1 Fuente de Asignación del Relé 1 C. . 1 7 rL1. A Elija la fuente requerida para activar la salida de relé 1. NONE Remítase al Desplegable Posterior/Tabla C –...
  • Página 100 …5 MODALIDAD DE CONFIGURACIÓN …5.8.4 Salidas de relé 1 a 4 C.23...C.24 •1 Fuente de Asignación del Relé 4 C. . 2 3 rL4. A •4 Elija la fuente requerida para activar la salida de relé 4. NONE Remítase al Desplegable Posterior / Tabla C – Fuentes Digitales. •2 Polaridad del Relé...

  • Página 101: Nivel D - Configuración De Comunicaciones En Serie

    5 MODALIDAD DE CONFIGURACIÓN… 5.9 Nivel D – Configuración de Comunicaciones En Serie d.00...d.03 Nota. El nivel D sólo se aplica si se encuentra instalada la opción de comunicaciones en serie. Nivel D – Configuración de Comunicaciones En Serie d. 0 0 LEVd SErL Nota.

  • Página 102: Nivel E - Calibración

    …5 MODALIDAD DE CONFIGURACIÓN 5.10 Nivel E – Calibración E.00...E.04 Nota. Esta página permite el ajuste fino de las entradas para eliminar los errores del sistema. Nivel E – Calibración E. 0 0 LEVE Nota. Para seleccionar este marco desde cualquier lugar de esta página, pulse la tecla durante unos pocos segundos.
  • Página 103 5 MODALIDAD DE CONFIGURACIÓN… …5.10 Nivel E – Calibración E.05...E.10 Calibración de Desplazamiento de Entrada Analógica 3 E. 0 5 OFF. 3 Valor en Unidades de Ingeniería de la Entrada Analógica 3 100. 3 8888 0. 0 Desplazamiento [En unidades de ingeniería] Si las teclas no operan durante tres segundos, la pantalla invierte sólo al valor de desplazamiento.
  • Página 104 …5 MODALIDAD DE CONFIGURACIÓN …5.10 Nivel E – Calibración E.11...E.16 FCAL •1 Rango Eléctrico Bajo de Retroalimentación de Posición Fb. L O Defina el valor de entrada eléctrica mínimo. 100. 0 [0,0 a 999,9] Para los tipos de entrada de resistencia, no se visualizan las posiciones decimales.

  • Página 105: Instalación

    6 INSTALACIÓN Norma EC 89/336/EEC 55C Para satisfacer los requerimientos de la Norma Máx. EC 89/336/EEC para los reglamentos de EMC, este producto no se debe usar en un entorno no 0C Mín industrial. Desecho al final de la vida útil A –...
  • Página 106 …6 INSTALACIÓN 6.1.2 Montaje – Figuras 6.3 a 6.5 El instrumento está diseñado para montaje en panel (Figura 6.4). Las dimensiones globales se ilustran en la Figura 6.3. Nota. Para la protección NEMA4X, se recomienda un espesor mínimo del panel de 2,5mm. Dimensiones en mm 17,5 122,5...
  • Página 107 6 INSTALACIÓN… …6.1.2 Montaje – Figuras 6.3 a 6.5 Realice un orificio en el panel (ver las dimensiones en la Figura. 6.3). Los instrumentos se pueden apilar cerca de DIN 43835. Inserte el instrumento en el orificio del panel Ajuste las abrazaderas del panel a la caja, asegurando que las trabas se ubiquen correctamente en sus ranuras.
  • Página 108 …6 INSTALACIÓN …6.1.2 Montaje – Figuras 6.3 a 6.5 Retire la tapa del tornillo extractor. Gire el tornillo extractor en contra de las agujas del reloj para retirar el instrumento del compartimiento. Nota. La re-colocación es el proceso inverso a la extracción. Figura 6.5 Inserción/Extracción del Instrumento de la caja...

  • Página 109: Instalación Eléctrica

    6 INSTALACIÓN… 6.2 Instalación eléctrica Remítase a la tabla de Aplicaciones de Plantilla y a la tabla de Fuentes de Salida en el desplegable posterior para determinar las conexiones de entrada y de salida que se deben realizar. Advertencia. Antes de realizar cualquier conexión, asegúrese de que la fuente de alimentación eléctrica, cualquier circuito de control y las tensiones de modalidad común alta se encuentren desconectados.
  • Página 110 …6 INSTALACIÓN ...6.2.1 Conexiones Eléctricas – Figuras 6.6 a 6.8 Salida/ Salida Digital / Analógica 1 Suministro (ao1 /do1) eléctrico – Terminales Salida analógica 2 Precaución. (ao2) – Bloques terminales cable de conexión a vistos desde la parte tierra de la fuente de Relé...
  • Página 111 6 INSTALACIÓN… ...6.2.1 Conexiones Eléctricas – Figuras 6.6 a 6.8 RTD de 2 hilos Miliamperios *Miliamperios milivoltios 3 hilos y resistencia y voltios 3 hilos – RTD – – Transmisor de Entrada 1 **100 **100 2 hilos Analógica (I/P 1) RTD –...

  • Página 112: Relés

    …6 INSTALACIÓN 6.3 Relés 6.4 Salida Digital 15V c.c. mín. a 20mA Nota. Remítase al Desplegable Posterior/ Carga mínima 750 Tabla B para conocer las asignaciones de relé por defecto. 6.5 Control o Retransmisión Salida Analógica Los contactos de los relés están calificados Carga máxima 15V (750...

  • Página 113: Conexiones De Válvula Motorizada

    6 INSTALACIÓN… 6.6 Conexiones de Válvula 6.7 Conexiones de entrada Motorizada – Figura 6.10 Efectúe las conexiones a cada entrada – ver Figura 6.7. Nota. Los relés que se usan para accionar Remítase a la Tabla A en el desplegable la válvula motorizada se deben definir para posterior para conocer las definiciones de operación 'Normalmente Abierta' –...

  • Página 114: Conexiones De Salida

    …6 INSTALACIÓN 6.7.2 Entradas de Termorresistencias 6.8 Conexiones de salida (RTD) de 3 Hilos Efectúe las conexiones como indica la Figura 6.6. Los tres hilos deben tener igual resistencia, cada Consulte la Tabla B en la hoja desplegable al uno de los cuales no debe exceder 50. final del manual para los ajustes de asignación de salidas por defecto.

  • Página 115: Apendice A - Plantillas De Control

    APENDICE A – PLANTILLAS DE CONTROL A1 Controlador de lazo simple (Plantillas 1 y 2)

  • Página 116: A2 Estación Automática/Manual Y Estación De Backup (Respaldo) Analógica

    …APENDICE A – PLANTILLAS DE CONTROL A2 Estación automática/manual y estación de backup (respaldo) analógica A2.1 Operación En Serie y Paralelo Nota. Remítase a las Secciones A2.2 y A2.3 para obtener información detallada sobre las plantillas. C350 Proceso Variable de proceso I/P1 Salida Maestra Actuador...
  • Página 117 APENDICE A – PLANTILLAS DE CONTROL… …A2.2 Estación Automático/Manual (Plantillas 3 y 4)
  • Página 118 …APENDICE A – PLANTILLAS DE CONTROL A2.3 Backup (respaldo) analógico (Plantillas 5 y 6)

  • Página 119: A3 Estación Indicadora/Cargador Manual (Plantillas 7 Y 8)

    APENDICE A – PLANTILLAS DE CONTROL… A3 Estación indicadora/cargador manual (Plantillas 7 y 8)

  • Página 120: A4 Controlador De Lazo Simple Con Pre-Alimentación (Plantillas 9 Y 10)

    …APENDICE A – PLANTILLAS DE CONTROL A4 Controlador de lazo simple con pre-alimentación (Plantillas 9 y 10)

  • Página 121: A5 Controladores De Cascada (Plantillas 11 Y 12)

    APENDICE A – PLANTILLAS DE CONTROL… A5 Controladores de cascada (Plantillas 11 y 12)

  • Página 122: A6 Controlador De Cascada Con Pre-Alimentación (Plantilla 13)

    …APENDICE A – PLANTILLAS DE CONTROL A6 Controlador de cascada con Pre-alimentación (Plantilla 13) Nota. Esta plantilla no se puede utilizar para el control frío/calor o ilimitado...

  • Página 123: A7 Controlador De Relación (Plantillas 14 Y 15)

    APENDICE A – PLANTILLAS DE CONTROL… A7 Controlador de relación (Plantillas 14 y 15)

  • Página 124: A8 Estación De Relación (Plantillas 16 Y 17)

    …APENDICE A – PLANTILLAS DE CONTROL A8 Estación de relación (Plantillas 16 y 17)

  • Página 125: Apéndice B - Editor De Configuración De Commander

    APÉNDICE B – EDITOR DE CONFIGURACIÓN DE COMMANDER B1 Introducción Con el uso del software de configuración de COMMANDER, el COMMANDER 350 se puede programar sin usar ninguna de las teclas del panel frontal. Además de las definiciones estándar, el software de configuración también proporciona acceso a más dispositivos avanzados no accesibles a través de las teclas del panel frontal.

  • Página 126: B7 Dos Temporizadores De Retardo

    …APÉNDICE B – EDITOR DE CONFIGURACIÓN DE COMMANDER B7 Dos temporizadores de retardo • Retardo y duración programables (0 a 9999 segundos) B8 Dos linealizadores adaptados • 15 puntos de corte por linealizador • La fuente puede ser cualquier señal analógica B9 Adaptación de plantillas Se puede adaptar cada plantilla modificando las fuentes para diversas funciones en el COMMANDER 350.

  • Página 127: Indice De Marcos

    INDICE DE MARCOS Marcos de perfiles Ejecutar/retener acción Segmento: ACtx P. 0 2 Eventos de tiempo Valor final SKP. b r. 0 8 EVNt t. 0 9 Saltar fuente hacia atrás SKP. F r. 0 7 Saltar fuente hacia adelante Strt t.

  • Página 128: Marcos De Ajuste

    …INDICE DE MARCOS Marcos de ajuste Título del marco Mnemónico Número Título del marco Mnemónico Número Alarmas Tiempo de acción de la derivativa 1 drV1 2. 1 3 Disparo de alarma 1 1. x xx 4. 0 1 Tiempo de acción de la derivativa 2 drV2 2.

  • Página 129: Configuración Marcos

    INDICE DE MARCOS… Configuración Marcos Título del marco Mnemónico Número Título del marco Mnemónico Número Encabezado de nivel 7 Acción de control LEV. A , Cntl A. 0 0 LEV7 7. 0 0 Acción de Falla de RSPT SP. F A 9.
  • Página 130 …INDICE DE MARCOS …Configuración Marcos Título del marco Mnemónico Número Título del marco Mnemónico Número Incremento del gráfico de barras Salida Analógica/Digital Tipo 1 tYP. 1 C. 0 1 b. I NC b. 1 6 I/P Analógico 1 Llamado de Desplazamiento OFF.
