SAI Eaton 93PM 30-250 kVA

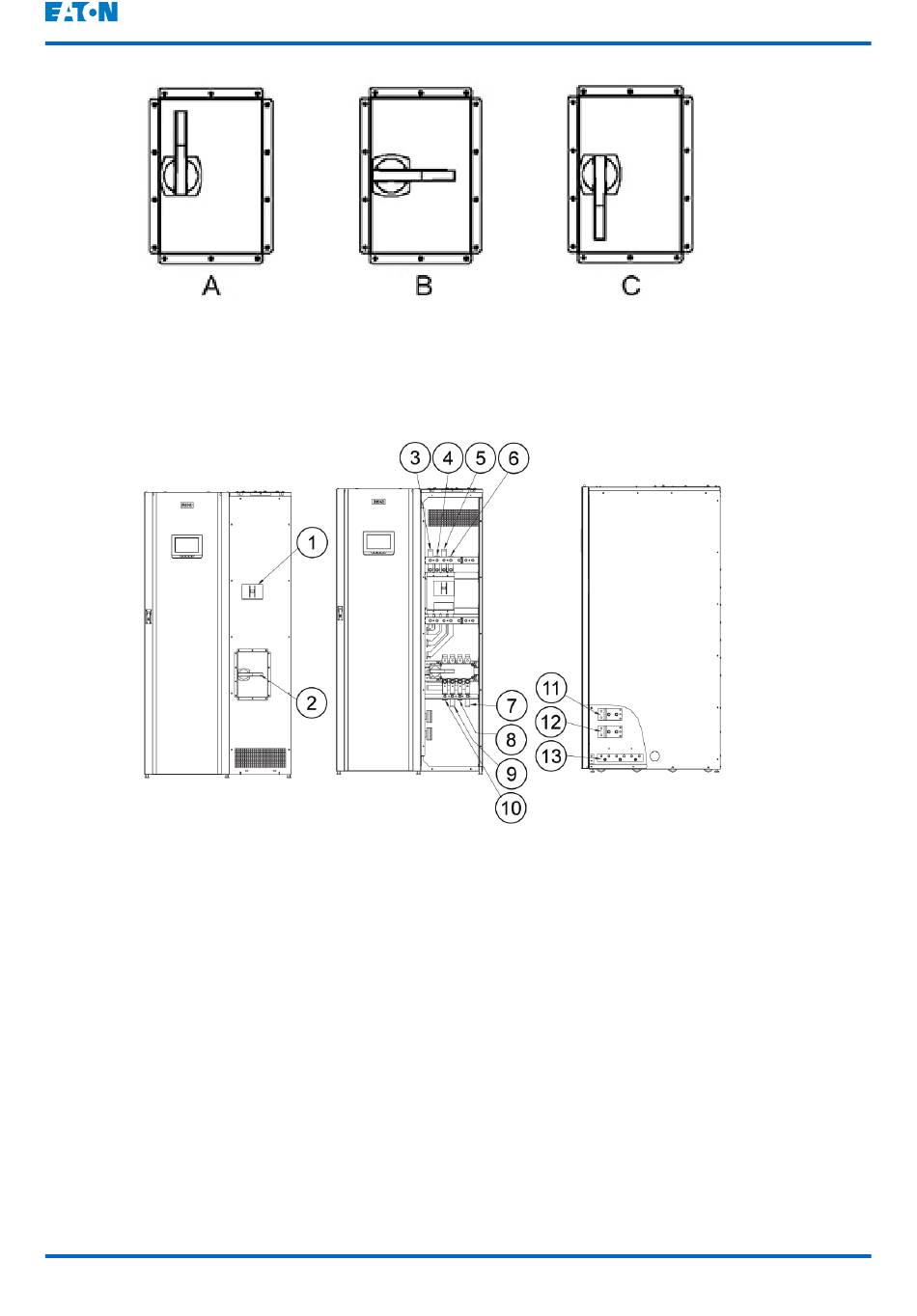

Figura 15. Posiciones de MBS
A
SAI
B
Prueba
Figura 16. Ubicaciones de conectores SIAC-MBS del 93PM de 200 kW (versión de 1
disyuntor de alimentación individual)
1
Disyuntor de entrada de derivación
2
Conmutador de bypass de mantenimiento
3
X2: Neutro para entrada del SAI
4
X2: Entrada del SAI L3
5
X2: Entrada del SAI L2
6
X2: Entrada del SAI L1
7
X3: Salida del SAI N
©
Eaton Corporation plc 2018. Todos los derechos
reservados.
C
Medidas
8
X3: Salida del SAI L3
9
X3: Salida del SAI L2
10
X3: Salida del SAI L1
11
Batería externa BAT+
12
Batería externa BAT-
13
Tierra
Revisión: 006
ID de documento:
P-164000249
Guía de usuario y de instalación
67 (139)
