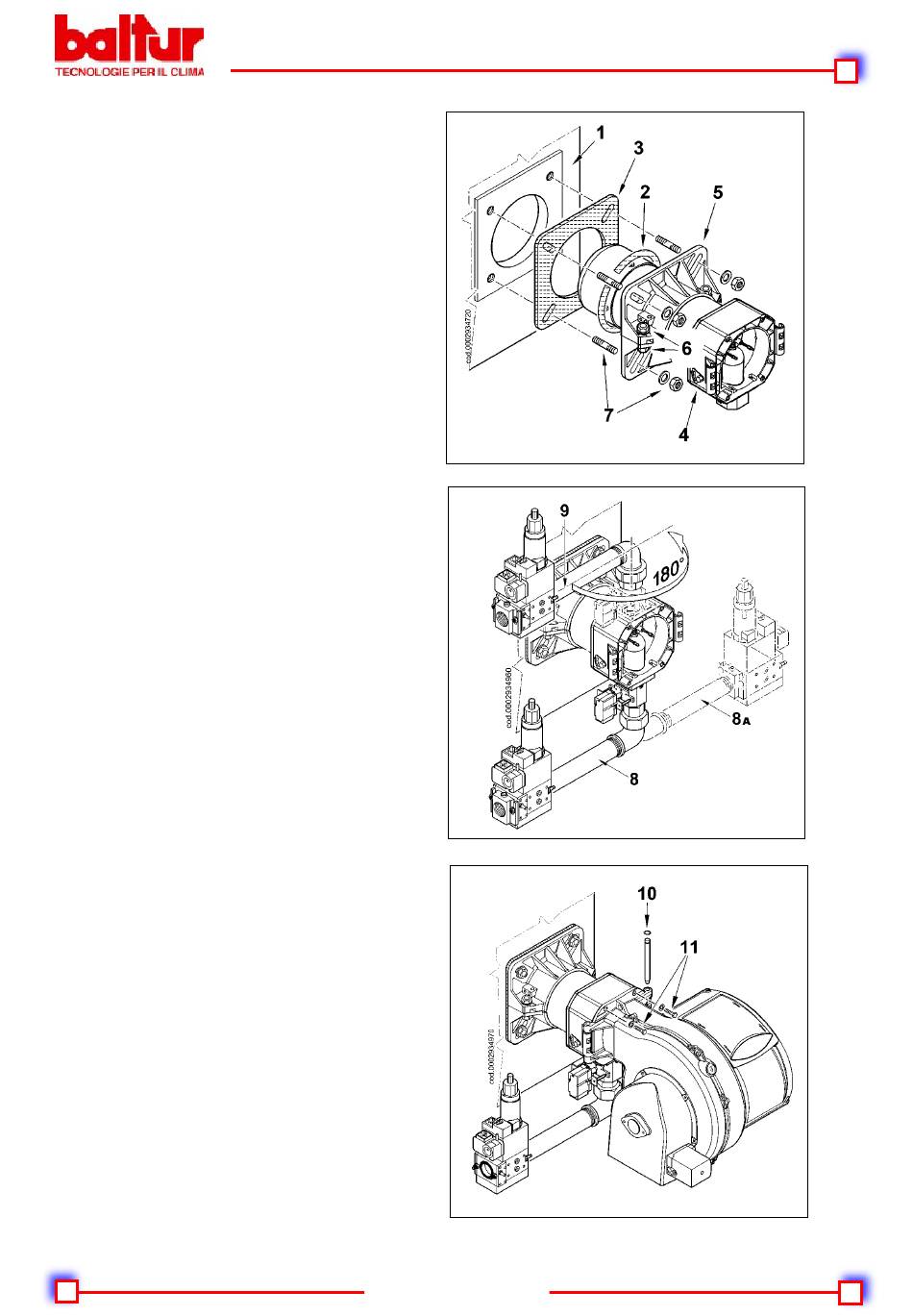

MONTAGE DU GROUPE TETE
A) Adapter la position de la bride
de fixation 5 en dévissant les vis
6 de façon que la tête de combu-
stion pénètre dans le foyer sur la
longueur conseillée par le fabri-
cant du générateur.
B) Positionner sur le fourreau le
joint isolant 3 en interposant la
corde 2 entre la bride et le joint.
C) Fixer le groupe tête 4 à la chau-
dière 1 au moyen des boulons
prisonniers, des rondelles et des
écrous correspondants fournis en
dotation 7.
N.B. Sceller complètement avec
du matériel adapté l'espace
entre le fourreau du brûleur et
l'orifice situé sur le réfractaire
à l'intérieur de la porte de la
chaudière.

MONTAGE DE LA RAMPE A GAZ

Différentes solutions de montage
sont possibles 8, 8a, 9 de la ram-
pe vannes, comme indiqué sur le
dessin ci-contre. Choisir la position
la plus rationnelle en fonction de
la conformation du local chaudière
et de la position d'arrivée du tuyau
de gaz.
N.B. En cas de vannes de di-
mensions exceptionnelles ex.
DN65 ou DN80 prévoir une
adaptation du support afin d'évi-
ter des sollicitations excessives
au niveau du raccord de fixation
de la rampe gaz.
MONTAGE DU CORPS
VENTILANT
A) Positionner les demi-charnières
présentes sur la vis du brûleur en
face de celles présentes sur le
groupe tête.
B) Enfiler le goujon charnière 10
dans la position la plus adaptée.
C) Relier les câbles (allumage et
ionisation) aux électrodes corre-
spondantes, fermer la charnière
en bloquant le brûleur au moyen
des vis 11.

APPLICATION DU BRULEUR A LA CHAUDIERE
