CAME Z Serie Manual De Instrucciones

CANCELLI AUTOMATICI
ITALIANO ITALIANO
ITALIANO ITALIANO ITALIANO CARATTERISTICHE GENERALI
Descrizione
Il quadro comando ZL160 è adatto al coman-
do di una automazione a 24V con potenza
fino a 48W, per motoriduttori serie FLEX,
frequenza 50÷60 Hz.

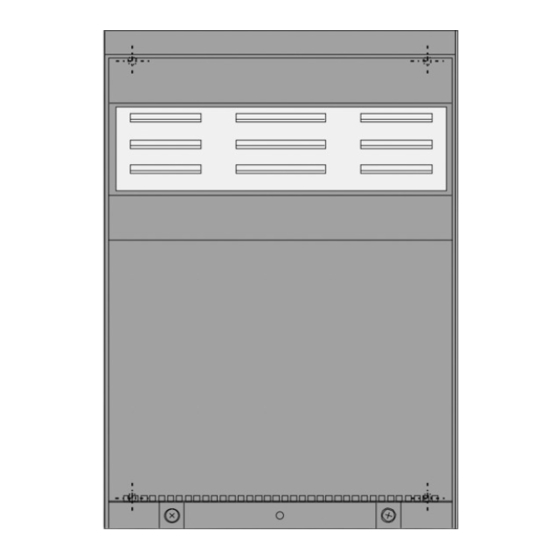

Progettato e costruito interamente dalla
CAME S.p.A., risponde alle vigenti norme UNI
8612. Contenitore in ABS con grado di
protezione IP54, dotato di presa per il riciclo
d'aria.
Il quadro deve essere alimentato a 230V
(a.c.) sui morsetti L1 e L2, ed é protetta in
ingresso con fusibile da 5A, mentre i
dispositivi di comando a bassa tensione (24V)
sono protetti con fusibile da 3.15A.
La potenza complessiva degli accessori (24V)
non deve superare i 40W.
Il quadro include un sensore amperometrico,
che controlla costantemente la forza sviluppa-
ta dal motore in apertura o in chiusura: se
questa supera il livello preimpostato (per
esempio, nel caso ci sia un ostacolo che
blocca il movimento), entra in funzione
arrestando il motore.
Sicurezza
Le fotocellule possono essere collegate e
predisposte per:
- Riapertura in fase di chiusura (2-C1), le
fotocellule rilevando un ostacolo durante la
fase di chiusura del cancello, provocano
l'inversione di marcia fino alla completa
apertura;
- Stop totale (1-2), arresto del cancello con
l'esclusione del ciclo di chiusura automatica,
per riprendere il movimento del cancello,
agire sulla pulsantiera o sul radiocomando;
Accessori opzionali
- Elettroserratura 12V (2-ES);
- Lampada spia cancello aperto (3W).
Lampada che segnala la posizione di apertu-
ra del cancello, si spegne
quando il cancello è in
posizione di chiusura (10-5).
- Scheda LB54. Alimenta i
motoriduttori
Attenzione! Prima di
intervenire all'interno
dell'apparecchiatura,
togliere la tensione di linea.
Z / Z / Z / Z / Z / Z /
SERIE SERIE SERIE SERIE SERIE SERIES SÉRIE SÉRIE SÉRIE SÉRIE SÉRIE
SCHEDA COMANDO
CONTROL BOARD
CARTE DE COMMANDE
STEUERPLATINE
TARJETA DE MANDO
Z / Z / Z / Z / Z / Z /
BAUREIHE SERIE SERIE SERIE SERIE SERIE
ZL160
174
197
tramite batterie nel caso di mancanza di
energia elettrica. Al ripristino della linea
esegue anche la loro ricarica.
Altre funzioni
- Chiusura automatica. Il temporizzatore di
chiusura automatica si autoalimenta a
finecorsa in apertura. Il tempo prefissato
regolabile, è in ogni modo subordinato
dall'intervento di eventuali accessori di
sicurezza e si esclude dopo un intervento di
"stop" o in mancanza d'energia elettrica;
- "Uomo presente". Funzionamento del
cancello mantenendo premuto il pulsante
(esclude la funzione del radiocomando);
- Colpo d'ariete. Ad ogni comando di apertu-
ra, l'anta preme in battuta di chiusura per un
secondo, facilitando l'operazione di sgancio
dell'elettroserratura collegata sui morsetti
2-ES.
É attivo solo se l'anta è chiusa a fine tempo
lavoro, oppure alla 1
tensione all'impianto.
Regolazioni
- Tempo chiusura automatica;
- Tempo lavoro.
Z Z Z Z Z
a
manovra dopo aver dato
Documentazione
Tecnica
S66
0.1
rev.
09/2000
©
CAME
CANCELLI
AUTOMATICI
319S66
110
