Sección 10
Montaje

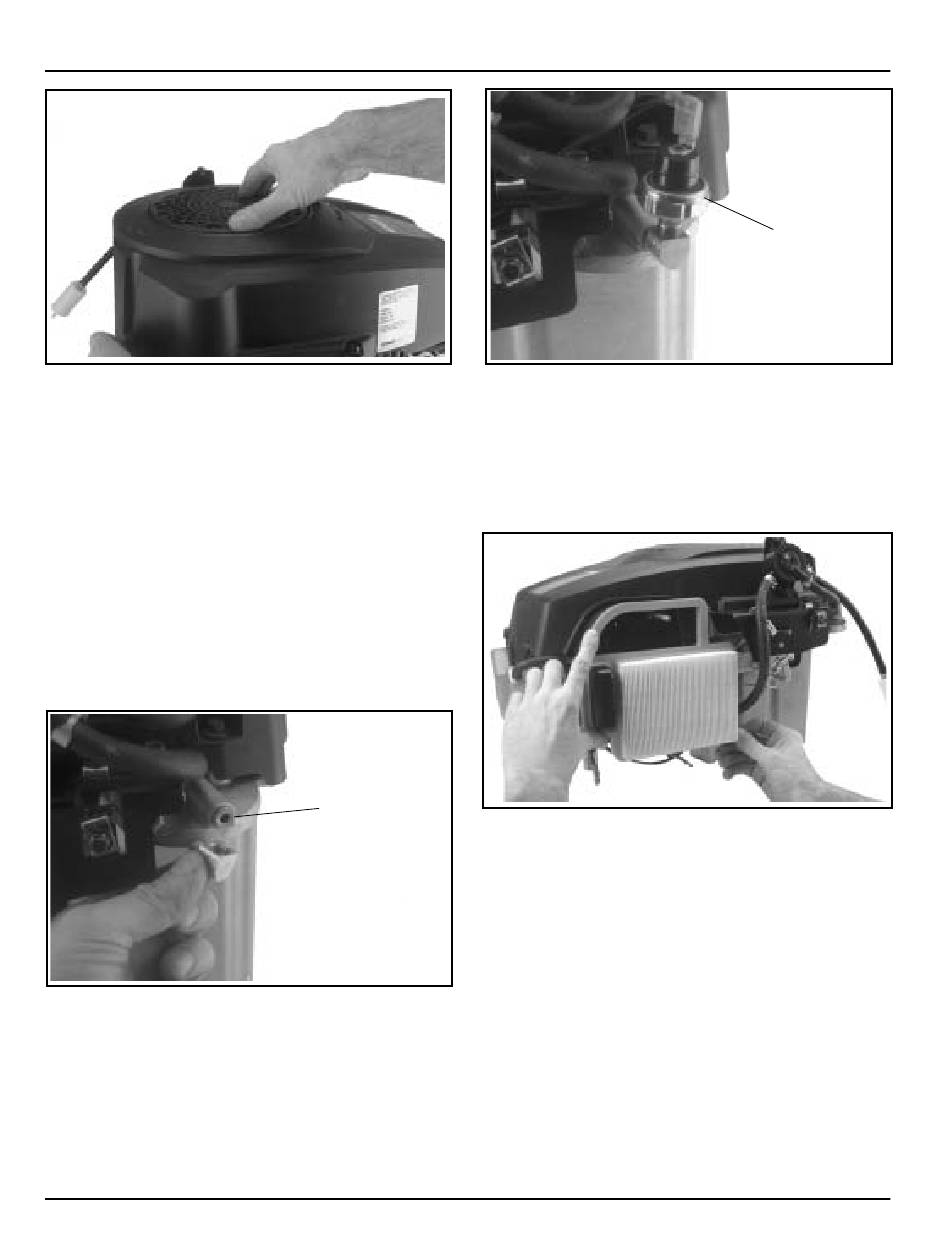

Figura 10-72. Instalación del tornillo de montaje.
Instalación del interruptor Oil Sentry™ o
del tapón de la tubería
1. Aplique adhesivo para tuberías con Teflon
®
(Loctite No. 59241 o equivalente), al tapón de
tubería de 1/8" o al acoplamiento. Instale y apriete
la pieza en el puerto de la placa de cierre. Ver
Figura 10-73. Aplique un par de apriete al tapón de
4,5-5,0 Nm (40-45 in lb) Si se ha instalado un
interruptor, aplique adhesivo a las roscas del
interruptor Oil Sentry™ e instálelo en el adaptador
o conducto central. Aplique un par de apriete de
4,5-5,0 Nm (40-45 in lb) al interruptor Conecte el
cable verde al terminal del interruptor. Ver Figura
10-74.
Figura 10-73. Instalación del tapón de tubería o
adaptador.
10.20
Figura 10-74. Interruptor Oil Sentry™ instalado.
Instalación del elemento filtrante, el filtro
previo y la tapa del filtro de aire
® 1. Instale el elemento filtrante con el lado plisado
Conducto
Figura 10-75. Instalación del elemento filtrante.
central
2. Vuelva a instalar el filtro previo (si está incluido)
hacia fuera. Ajuste el sello de goma en todos los
rebordes del soporte del filtro. Ver Figura 10-75.
en la parte superior de la tapa del filtro de aire.
Ver Figura 10-76.
Interruptor
Oil Sentry™
