Descripción
3.2 Topologías de red

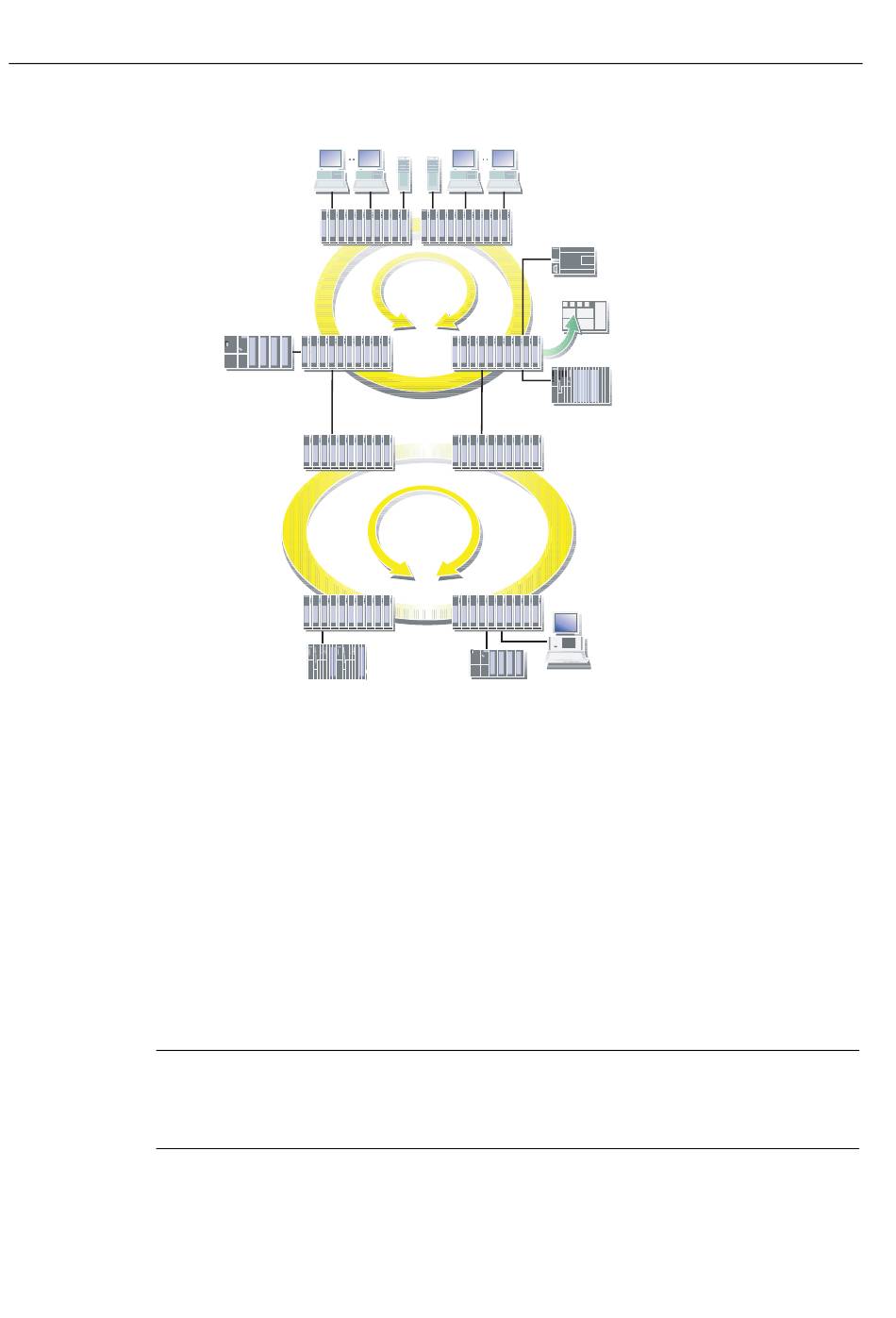

Figura 3-8
En este caso, los segmentos de red son anillos con un administrador de redundancia. Los
anillos también pueden estar interrumpidos en un punto (topología lineal).
Para un acoplamiento redundante, como el ilustrado en la figura, es preciso configurar dos
dispositivos en un mismo segmento de red. Esto se lleva a cabo mediante Web Based
Management, Command Line Interface o accesos. Encontrará más detalles al respecto en el
manual de configuración "Industrial Ethernet Switches SCALANCE X-300 / SCALANCE X-
400." Los dos dispositivos conectados mediante configuración intercambian telegramas de
datos y sincronizan así su estado de servicio (un dispositivo es maestro y el otro esclavo).
En el estado libre de errores tan solo está activado el canal de acoplamiento al otro
segmento de la red. Si falla dicho canal (p. ej. debido a un Link-Down o al fallo de un
dispositivo), entonces el canal activa su canal de acoplamiento mientras no se elimine dicho
fallo. La reconfiguración tiene lugar en el plazo de 0,3 s.
Nota
Si para el acoplamiento redundante de los anillos Gigabit se utilizan exclusivamente
SCALANCE X408-2, los canales de acoplamiento también se pueden realizar con una tasa
de transmisión de Gigabits.
24
SCALANCE X414-3E
RM
S7-300
SCALANCE X408-2
als Standby-Master
projektiert
RM
Acoplamiento redundante de dos subredes en funcionamiento mixto SCALANCE X414-
3E y
SCALANCE X408-2
SCALANCE X408-2
1000
S7-200
Mbit/s
SCALANCE X414-3E
als Standby-Slave
projektiert
S7-400
SCALANCE
X414-3E
1000
Mbit/s
SCALANCE
X414-3E
Instrucciones de servicio, 03/2009, C79000-G8978-C186-07
10/100
Mbit/s
SCALANCE X-400 BA
