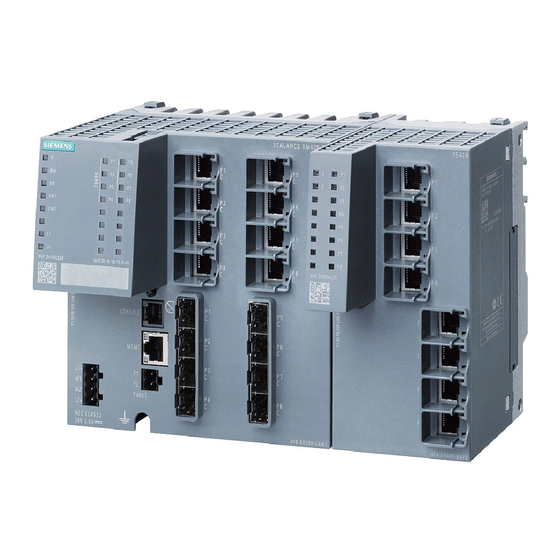

Página 1 ___________________ SCALANCE X-300 / X-400 Prólogo ___________________ Introducción ___________________ SIMATIC NET Gestión de redes industriales Asignación de una ___________________ dirección IP Industrial Ethernet Switches SCALANCE X-300 / X-400 Configuración a través de Web Based Management y Command Line Interface Configuración y diagnóstico ___________________ Manual de configuración a través de SNMP...
Página 2 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...
Página 3: Prólogo
Encontrará el glosario de SIMATIC NET aquí: ● SIMATIC NET Manual Collection o DVD del producto Este DVD se adjunta a algunos productos SIMATIC NET. ● En Internet, bajo la siguiente ID de artículo: 50305045 (http://support.automation.siemens.com/WW/view/es/50305045) SCALANCE X-300 / X-400 Manual de configuración, 03/2015, C79000-G8978-C187-23...
Página 4: Información De Seguridad
Dichas funciones son un componente importante de un sistema global de seguridad industrial. En consideración de lo anterior, los productos y soluciones de Siemens son objeto de mejoras continuas. Por ello, le recomendamos que se informe periódicamente sobre las actualizaciones de nuestros productos.
Página 5: Tabla De Contenido
Índice Prólogo ..............................3 Introducción ............................... 9 Documentación técnica para SCALANCE X-300/X-400 ............9 Gestión de redes industriales ........................11 Posibilidades de configuración de un SCALANCE X-300/X-400 ........... 11 Funciones y propiedades de un SCALANCE X-300/X-400 ............ 13 Posibilidades de la redundancia de medios ................19 2.3.1 Redundancia de medios en topologías de anillo ..............
Página 6 Índice 4.3.2 Ring Redundancy ........................70 4.3.2.1 X-300/X-400 Ring Redundancy Information ................70 4.3.2.2 X-300/X-400 Ring Configuration .................... 74 4.3.2.3 X-300/X-400 Observer ......................79 4.3.2.4 X-300/X-400 Standby Mask ....................81 4.3.2.5 X-300/X-400 Standby Observer ..................... 85 4.3.3 X-300/X-400 Fault Mask ......................88 4.3.4 X-300/X-400 Counters ......................
Página 7 Índice 4.5.9 Fast Learning ........................187 4.5.10 Load Limits Configuration (SCALANCE X414-3E) ............... 188 4.5.11 Load Limits Rates (SCALANCE X-300/X408-2) ..............191 4.5.12 VLAN ............................. 195 4.5.12.1 Current VLAN Configuration ....................195 4.5.12.2 VLAN Port Parameters ......................202 4.5.12.3 GVRP Configuration ......................204 4.5.12.4 Aprendizaje de VLAN......................
Página 8 Índice 4.7.7 OSPFv2 Areas ........................310 4.7.8 OSPFv2 Area Ranges ......................313 4.7.9 OSPFv2 Interfaces ....................... 315 4.7.10 OSPFv2 Virtual Links ......................320 4.7.11 OSPFv2 Neighbors ......................324 4.7.12 OSPFv2 State Database ...................... 326 4.7.13 VRRP ........................... 327 4.7.14 VRRP Virtual Routers ......................328 4.7.15 VRRP Associated IP Adresses ....................
Página 9: Introducción
Introducción Documentación técnica para SCALANCE X-300/X-400 Contenido del manual de configuración El presente manual describe la configuración de los IE Switches. Tiene que configurar IE Switches en aquellos casos en que desee utilizar funciones como p. ej. SNMP, Rapid Spanning Tree, VLAN, Routing (SCALANCE X414-3E) o e-mail. Además se tratan las cuestiones relativas a las actualizaciones del firmware y al C-PLUG.
Página 10 Introducción 1.1 Documentación técnica para SCALANCE X-300/X-400 Síntesis de la documentación técnica de IE Switches X-300 y X-400 La documentación técnica de la línea de productos X-300 se encuentra, dividida según hardware y software, en los siguientes documentos: ● PH - Manual de configuración (PDF) El software se describe en el manual de configuración (PH) para ambas líneas de productos X-300 y X-400.
Página 11: Gestión De Redes Industriales
Gestión de redes industriales Posibilidades de configuración de un SCALANCE X-300/X-400 Interfaz Ethernet Los IE Switches se pueden configurar a través de los Switch-Ports (In-Band-Ports) si previamente se ha asignado una dirección IP (véase el capítulo "Asignación de una dirección IP"). Por medio de la interfaz Ethernet se pueden utilizar los siguientes protocolos y servicios: ●...
Página 12 Gestión de redes industriales 2.1 Posibilidades de configuración de un SCALANCE X-300/X-400 SCALANCE X-300 / X-400 Manual de configuración, 03/2015, C79000-G8978-C187-23...
Página 13: Puertos Gigabit Ethernet
Gestión de redes industriales 2.2 Funciones y propiedades de un SCALANCE X-300/X-400 Funciones y propiedades de un SCALANCE X-300/X-400 Integración de subredes disponibles con 10 Mbits/s y 100 Mbits/s Un IE Switch reconoce automáticamente en sus puertos Twisted Pair ● las parejas de cables de emisión y recepción (Auto-Crossover) ●...
Página 14: Acoplamiento Redundante De Segmentos De Red
Gestión de redes industriales 2.2 Funciones y propiedades de un SCALANCE X-300/X-400 Redundancia rápida en el anillo A partir de la versión de firmware V3.0.0, los IE Switches son compatibles con los siguientes procedimientos de redundancia: ● MRP en el anillo con un tiempo de reconfiguración de 200 ms como máximo ●...
Página 15: Spanning Tree
Gestión de redes industriales 2.2 Funciones y propiedades de un SCALANCE X-300/X-400 Spanning Tree El método Spanning Tree (STP) permite crear estructuras de red en las que existen varias conexiones entre dos estaciones. Spanning Tree permite una sola ruta y desactiva los demás puertos (redundantes) del tráfico de datos.
Página 16: Access Control
Gestión de redes industriales 2.2 Funciones y propiedades de un SCALANCE X-300/X-400 Access Control Nota Esta propiedad se denomina "Locked Ports" en las versiones de firmware anteriores a 2.2.0. Si esta función está activada para un puerto, el IE Switch solo transmite los frames recibidos por ese puerto si su dirección de origen se encuentra en la tabla de direcciones.
Página 17 Gestión de redes industriales 2.2 Funciones y propiedades de un SCALANCE X-300/X-400 Control de flujo (Flow Control) Los IE Switches admiten el control de flujo en servicio semidúplex y dúplex. BOOTP/DHCP Los IE Switches pueden tomar dinámicamente su dirección IP de un servidor BOOTP o DHCP.
Página 18: Solo Para Scalance X414-3E: Funcionalidad Layer 3 (Routing)
Gestión de redes industriales 2.2 Funciones y propiedades de un SCALANCE X-300/X-400 SNMPv3 Los IE Switches admiten SNMPv1, SNMPv2c y SNMPv3. SNMPv3 ofrece, entre otras cosas, una administración de usuarios a nivel de protocolo así como funciones de seguridad (p. ej. autenticación). La configuración de usuarios y grupos para SNMPv3 es posible a través del Web Based Management, a través de Command Line Interface o por acceso directo a los objetos MIB (recomendable solo para expertos).
Página 19: Posibilidades De La Redundancia De Medios
Gestión de redes industriales 2.3 Posibilidades de la redundancia de medios Posibilidades de la redundancia de medios Existen varias posibilidades que permiten incrementar la disponibilidad de una red Industrial Ethernet con topologías d elíneas ópticas o eléctricas: ● Entrelazamiento de redes ●...
Página 20: Métodos De Redundancia De Medios
Gestión de redes industriales 2.3 Posibilidades de la redundancia de medios Función de la redundancia de medios en una topología de anillo Con el uso de la redundancia de medios, las vías de comunicación de datos entre los distintos dispositivos se reconfiguran cuando el anillo se interrumpe en un punto. Tras la reconfiguración de la topología, los dispositivos vuelven a estar accesibles en la nueva topología creada.
Página 21: Mrp
Son, por ejemplo, algunos de los switches Industrial Ethernet SCALANCE X, algunos de los procesadores de comunicaciones (CPs) para SIMATIC S7 y PGs/PCs o dispositivos ajenos a Siemens que soportan esta función. ● Todos los dispositivos deben estar comunicados entre sí a través de sus puertos de anillo.
Página 22: Configuración
Gestión de redes industriales 2.3 Posibilidades de la redundancia de medios Topología La ilustración siguiente muestra una topología posible para dispositivos participantes en un anillo con MRP. Figura 2-2 Ejemplo de una topología de anillo con el método de redundancia de medios MRP Para la topología de anillo con redundancia de medios según el método MRP rigen las siguientes reglas: ●...
Página 23: Dispositivos Compatibles Con Mrp
– CP 1616 (6GK1 161-6AA00) a partir de la versión de firmware V2.2 – CP 1604 (6GK1 160-4AA00) a partir de la versión de firmware V2.2 ● Dispositivos no Siemens compatibles con MRP. Conexión de switches modulares SCALANCE X-300 Nota SCALANCE X-300 - Dispositivos modulares (M) Preste atención a que en el caso de los switches modulares los puertos de anillo se...
Página 24: Anillos Múltiples Mrp
Gestión de redes industriales 2.3 Posibilidades de la redundancia de medios 2.3.3 Anillos múltiples MRP Topología La función Anillos múltiples MRP permite controlar hasta 4 anillos MRP con un administrador de redundancia central. Figura 2-3 Anillos múltiples MRP Configuración Los anillos múltiples MRP solo se pueden configurar a través de PROFINET; consulte el capítulo "Configuración MRP (Página 368)".
Página 25: Hrp
Gestión de redes industriales 2.3 Posibilidades de la redundancia de medios 2.3.4 Nota Cambio de nombre La abreviatura del método de redundancia de medios "High Speed Redundancy Protocol" ha cambiado de HSR a HRP. Solo ha cambiado el nombre, la funcionalidad sigue siendo la misma. En un anillo es posible utilizar conjuntamente dispositivos HSR y HRP.
Página 26 Gestión de redes industriales 2.3 Posibilidades de la redundancia de medios SCALANCE X-300 / X-400 Manual de configuración, 03/2015, C79000-G8978-C187-23...
Página 27: Asignación De Una Dirección Ip
Asignación de una dirección IP Introducción Los IE Switches ofrecen numerosas funciones para ajuste y diagnóstico. Para el acceso a estas funciones a través de la red se utiliza el protocolo Internet. El protocolo Internet posee un mecanismo de direccionamiento propio con así llamadas direcciones IP.
Página 28: Estructura De Una Dirección Ip
Asignación de una dirección IP 3.1 Estructura de una dirección IP Estructura de una dirección IP Clases de direcciones según RFC 1518 y RFC 1519 Campo de direcciones IP Cantidad máx. de redes Cantidad máx. de hosts/red Clase CIDR 1.x.x.x a 126.x.x.x 16777214 128.0.x.x a 191.255.x.x 16383...
Página 29: Primera Asignación De Una Dirección Ip
Asignación de una dirección IP 3.2 Primera asignación de una dirección IP Primera asignación de una dirección IP Posibilidades de configuración La primera entrega de una dirección IP para un IE Switch no puede realizarse con el Web Based Management o el Command Line Interface a través de TELNET o SSH, porque estas herramientas de configuración ya presuponen una dirección IP.
Página 30 Asignación de una dirección IP 3.2 Primera asignación de una dirección IP Nota Si está conectada la funcionalidad Routing, no se puede ajustar ninguna dirección a través de DHCP/BOOTP. SCALANCE X-300 / X-400 Manual de configuración, 03/2015, C79000-G8978-C187-23...
Página 31: Asignación De Una Dirección Ip A Través De La Interfaz Serie Del Scalance X-400
Asignación de una dirección IP 3.3 Asignación de una dirección IP a través de la interfaz serie del SCALANCE X-400 Asignación de una dirección IP a través de la interfaz serie del SCALANCE X-400 Conexión a través de cable de módem nulo y login Realice las operaciones siguientes para definir la dirección IP de un IE Switch X-400 a través de la interfaz serie: 1.
Página 32: Asignación De Direcciones Con El Bootp-Client
Asignación de una dirección IP 3.4 Asignación de direcciones con el BOOTP-Client Asignación de direcciones con el BOOTP-Client Proceso de asignación de la dirección BOOTP (Bootstrap Protocol) es un protocolo para la asignación automática de direcciones IP. Condición necesaria para esta forma de asignación de direcciones es que exista un servidor BOOTP en la red.
Página 33: Asignación De Direcciones Con El Dhcp-Client
Asignación de una dirección IP 3.5 Asignación de direcciones con el DHCP-Client Asignación de direcciones con el DHCP-Client Propiedades de DHCP DHCP (Dynamic Host Configuration Protocol) es una extensión de BOOTP, pero existen las siguientes diferencias importantes respecto a BOOTP: ●...
Página 34: Asignación De Direcciones Con La Primary Setup Tool
Encontrará más información relativa al uso en el manual de configuración de Primary Setup Tool. Encontrará la PST en Siemens Industry Automation and Drives Service & Support vía Internet con la ID de artículo 19440762 y en el enlace siguiente: Primary Setup Tool (PST) (http://support.automation.siemens.com/WW/view/es/19440762)
Página 35: Configuración A Través De Web Based Management Y Command Line Interface
Configuración a través de Web Based Management y Command Line Interface Introducción Para poder aprovechar óptimamente las posibilidades técnicas que le brindan los IE Switches, puede adaptar la configuración del equipo a las condiciones de uso concretas. Un IE Switch se puede configurar de dos maneras: ●...
Página 36: Informaciones Generales Sobre Web Based Management Y Command Line Interface
Configuración a través de Web Based Management y Command Line Interface 4.1 Informaciones generales sobre Web Based Management y Command Line Interface Informaciones generales sobre Web Based Management y Command Line Interface 4.1.1 Introducción Nota Las máscaras descritas en este capítulo son válidas tanto para el SCALANCE X-300 como para el SCALANCE X-400.
Página 37 Configuración a través de Web Based Management y Command Line Interface 4.1 Informaciones generales sobre Web Based Management y Command Line Interface ● Como el Web Based Management está basado en HTTP o HTTPS, debe permitir el acceso al puerto 80 o 443 en el firewall instalado. Inicio del Web Based Management y conexión Nota Por razones de seguridad, cambie sin falta las contraseñas existentes en el estado de...
Página 38: La Simulación De Diodos Luminosos Del Web Based Management (Wbm)
Configuración a través de Web Based Management y Command Line Interface 4.1 Informaciones generales sobre Web Based Management y Command Line Interface 4.1.2 La simulación de diodos luminosos del Web Based Management (WBM) Representación del estado operativo Cada componente de los IE Switches cuenta con varios diodos luminosos que informan sobre el estado operativo del equipo.
Página 39 Configuración a través de Web Based Management y Command Line Interface 4.1 Informaciones generales sobre Web Based Management y Command Line Interface Figura 4-3 Simulación de diodos luminosos del SCALANCE X408-2 Figura 4-4 Simnulación de diodos luminosos SCALANCE X308-2 SCALANCE X-300 / X-400 Manual de configuración, 03/2015, C79000-G8978-C187-23...
Página 40: Manejo Del Web Based Management
Entonces estará conectado con el Switch a través de una conexión TELNET. ● Support Haciendo clic en este enlace accederá a una página de ayuda de SIEMENS AG. Sin embargo, sólo podrá acceder al servicio de ayuda si su PC está conectado a Internet.
Página 41: Command Line Interface (Cli)
Configuración a través de Web Based Management y Command Line Interface 4.1 Informaciones generales sobre Web Based Management y Command Line Interface 4.1.4 Command Line Interface (CLI) Inicio de la CLI en una consola Windows Realice las operaciones siguientes para activar la Command Line Interface en una consola Windows: 1.
Página 42 Configuración a través de Web Based Management y Command Line Interface 4.1 Informaciones generales sobre Web Based Management y Command Line Interface Símbolos para la representación de los comandos CLI Por regla general, los comandos CLI tienen uno o varios parámetros que se representan de la forma siguiente en la descripción sintáctica: Sintaxis del coman- Uso de Pa-...
Página 43: Comandos Independientes Del Menú
Configuración a través de Web Based Management y Command Line Interface 4.1 Informaciones generales sobre Web Based Management y Command Line Interface Comandos independientes del menú Los comandos de la tabla siguiente se pueden activar desde cualquier menú o submenú. Tabla 4- 1 Command Line Interface - CLI\ …...
Página 44: El Menú System
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System El menú System 4.2.1 System Configuration Informaciones generales sobre el equipo System La máscara de pantalla aparece si se hace clic en el icono de carpeta Figura 4-5 System Configuration Current SystemTime (solo lectura)
Página 45: Sintaxis De Command Line Interface
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System System Location Introduzca en este campo un dato para la localización del equipo, por ejemplo un número de sala. System Name Introduzca en este campo una descripción del equipo. Sintaxis de Command Line Interface Tabla 4- 2 System Configuration - CLI\SYSTEM>...
Página 46: System Identification & Maintenance (I&M)
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System 4.2.2 System Identification & Maintenance (I&M) System Identification & Maintenance La siguiente máscara contiene información sobre datos de fabricación y mantenimiento específicos del equipo, como son la referencia de pedido, el número de serie, números de versiones, etc.
Página 47 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Sintaxis de Command Line Interface Tabla 4- 3 System Identification & Maintenance - CLI\SYSTEM\IM> Comando Descripción Comentario info Muestra informaciones sobre el tópico de menú "Identification &...
Página 48: System Restart & Defaults
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System 4.2.3 System Restart & Defaults Reposición de preajustes En este menú encontrará un botón para el rearranque del equipo así como diversas posibilidades para restaurar los ajustes predeterminados del IE Switch. Figura 4-7 System Restart and Defaults Nota...
Página 49 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Restore Memory Defaults and Restart Haga clic en este botón para reponer los ajustes de configuración realizados en fábrica, a excepción de los parámetros siguientes: ●...
Página 50 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Sintaxis de Command Line Interface Tabla 4- 4 System Restart & Defaults - CLI> Comando Descripción Comentario restart Rearranque del IE Switch. Sólo administrador   E ste comando se puede llamar desde todos los menús.
Página 51: System Save & Load Vía Http
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System 4.2.4 System Save & Load vía HTTP System Save & Load HTTP El WBM ofrece la posibilidad de almacenar la información de configuración desde un archivo externo en su PC cliente o cargar dichos datos desde un archivo externo del PC en los IE Switch.
Página 52: Reutilización De Datos De Configuración
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System SSL Certificate File Nombre y ruta de directorio del archivo, desde el que debe cargarse el certificado SSL en el dispositivo. Nota Dado que la clave privada y el certificado pertenecen juntos, los archivos solo se guardan después de haberse cargado tanto la clave como el certificado.
Página 53: System Save & Load Vía Tftp
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Guarde los datos de configuración en el ordenador, después de haber configurado un IE Switch. De forma alternativa puede guardar los datos en un servidor TFTP (Página 53). Cargue este archivo en todos los demás IE Switches que desea configurar.
Página 54 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System TFTP Server Port El puerto del servidor TFTP, a través del cual se gestiona el intercambio de datos. En su caso puede modificar el valor predeterminado 69 conforme a sus requisitos específicos. Configuration File Nombre y, en su caso, ruta de directorio del archivo de configuración (32 caracteres como máximo) que debe cargarse en el IE Switch o en el que debe guardarse la información de...
Página 55 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Reutilización de datos de configuración El almacenamiento y la introducción por lectura de datos de configuración reduce el trabajo cuando varios IE Switches deben adoptar la misma configuración y si las direcciones IP se asignan a través de DHCP.
Página 56: System Version Numbers
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System 4.2.6 System Version Numbers Versiones de hardware y software Esta página muestra con qué versiones de hardware y software trabaja el IE Switch: Figura 4-10 System Version Numbers Firmware La versión del firmware instalado en el IE Switch.
Página 57: System Passwords & Login Mode
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System 4.2.7 System Passwords & Login Mode Contraseñas y modo de inicio de sesión Nota Contraseña predeterminada a la entrega Contraseña de Admin: admin Contraseña de User: user En esta máscara puede cambiar, como administrador, las contraseñas para Admin y User.
Página 58 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Campo de selección "Login Mode" En el modo de inicio de sesión están disponibles las opciones siguientes: Local: únicamente los usuarios existentes en el firmware (User y Admin) pueden iniciar sesión.
Página 59: System Select/Set Button
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System 4.2.8 System Select/Set Button Bloqueo del botón Select/Set En el IE Switch, la tecla SELECT/SET sirve para: ● conmutar el modo de visualización ● restaurar los preajustes de fábrica (factory default) ●...
Página 60: System Event Log Table
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System 4.2.9 System Event Log Table Protocolización de eventos El IE Switch brinda la posibilidad de protocolizar eventos y visualizarlos en la página del menú "Log Table". Así se puede documentar, por ejemplo, cuándo ha fracasado un intento de autenticación de SNMP o cuándo ha cambiado el estado de conexión de un puerto.
Página 61: C-Plug Information
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Sintaxis de Command Line Interface Tabla 4- 11 System Event Log Table - CLI\SYSTEM> Comando Descripción Comentario events <clear> Muestra el contenido de la tabla Log. Con el Solo el administrador puede borrar parámetro [clear] se puede borrar el con- la Log Table.
Página 62 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System C-PLUG State Aquí se muestra el estado del C-PLUG. Existen las siguientes posibilidades: ● ACCEPTED Existe un C-PLUG con un contenido válido y apropiado en el IE Switch. ●...
Página 63 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System ● Copy default Configuration to C-PLUG and Restart Con esto se guarda en el C-PLUG la configuración con todos los valores predeterminados de fábrica (Factory Default). A continuación tiene lugar un rearranque, en el que el IE Switch se inicializa con esos valores predeterminados.
Página 64: Coordenadas Geográficas
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System 4.2.11 Coordenadas geográficas Informaciones sobre las coordenadas geográficas En la ventana "Geographic Coordinates" se pueden anotar o leer informaciones sobre las coordenadas geográficas. Para poder leer las coordenadas geográficas se tiene que haber introducido una vez correctamente el lugar geográfico de ubicación del equipo en las coordenadas geográficas.
Página 65: Syntax Command Line Interface Para Las Coordenadas Geográficas
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Height (altura geográfica) Aquí se introduce el valor de la altitud geográfica por encima o por debajo del nivel del mar normal, en metros. P. ej., 158 m significa que el equipo se encuentra a una altura de 158 m sobre el nivel del mar normal.
Página 66: El Menú X-300/X-400
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 El menú X-300/X-400 4.3.1 X-300/X-400 Status Page Informaciones sobre el estado operativo La máscara aparece tras hacer clic en el icono de carpeta "X-400" o "X-300". La información mostrada en la máscara depende del IE Switch.
Página 67 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Redundancy Function La columna "Redundancy Function" indica la función del dispositivo dentro del anillo: ● No Ring Redundancy (off) El IE Switch trabaja sin función de redundancia. ●...
Página 68 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Standby Function Nota El dispositivo con la dirección MAC más alta pasa a ser maestro Para el acoplamiento redundante de anillos HRP se configuran siempre dos dispositivos como pareja maestro/esclavo.
Página 69 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Power Line 1 ● Up: hay tensión de alimentación 1 (Line 1). ● Down: la tensión de alimentación 1 no está conectada o el valor está por debajo de la tensión admisible.
Página 70: Ring Redundancy
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Sintaxis de Command Line Interface Tabla 4- 14 X-400 Status - CLI\X-400> o X-300 Status - CLI\X-300> Comando Descripción Comentario info Muestra la información de es- tado para el IE Switch.
Página 71 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 La máscara contiene los siguientes campos y secciones: Sección "Ring Redundancy Information" La tabla se divide en las siguientes columnas: ● Enabled La columna "Enabled" indica si el anillo configurado está activado o desactivado. ●...
Página 72 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 ● RM Status La columna "RM Status" indica si el IE Switch trabaja de administrador de redundancia y si en esta función ha abierto o interconectado el anillo. –...
Página 73 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Sección "Standby Information" ● Standby Function Nota El dispositivo con la dirección MAC más alta pasa a ser maestro Para el acoplamiento redundante de anillos HRP se configuran siempre dos dispositivos como pareja maestro/esclavo.
Página 74: X-300/X-400 Ring Configuration
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Sección "RM Observer Information" ● Observer Status El campo de visualización "Observer Status" muestra el estado actual del Observer: – passive El Observer no ha detectado ningún error. –...
Página 75 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Configuración de anillo del IE Switch Nota En el SCALANCE X414-3E solo es posible la configuración a través de software (CLI o WBM) cuando ambos interruptores DIP R1 y R2 están en la posición "ON". En otro caso son válidos los ajustes que se describen en las instrucciones de servicio "Industrial Ethernet Switches SCALANCE X-400", capítulo "Interruptores DIP del SCALANCE X414-3E".
Página 76 "MRP Client", dicho dispositivo adopta automáticamente la función de "MRP Manager". Seleccione el modo de operación "MRP Client" si desea utilizar el dispositivo en el anillo junto con componentes que no sean de Siemens. ● HRP Client Aquí puede seleccionar la función de "HRP Client".
Página 77 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Observer Mode Nota Encontrará más información sobre la función Observer en el capítulo "X-300/X-400 Observer (Página 79)". El Observer vigila funciones incorrectas del administrador de redundancia o configuraciones incorrectas de un anillo HRP.
Página 78 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Sintaxis de Command Line Interface Tabla 4- 16 X-300 Ring Configuration - CLI\X-300\RING> X-400 Ring Configuration - CLI\X-400\RING> Comando Descripción Comentario info Muestra la configuración actual de anillo del IE Switch.
Página 79: X-300/X-400 Observer
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 4.3.2.3 X-300/X-400 Observer Observer en el anillo HRP La función Observer ofrece posibilidades adicionales de diagnóstico de errores y protección de errores para HRP. Con ellas es posible vigilar funciones incorrectas del administrador de redundancia o configuraciones incorrectas de un anillo HRP.
Página 80: Ejemplo De Configuración
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Ejemplo de configuración ① SCALANCE X414-3E configurado como administrador de redundancia ② Puerto bloqueado del administrador de redundancia ③ SCALANCE X414-3E configurado como Observer ④ Primer puerto de Observer configurado Figura 4-18 Anillo redundante con vigilancia del administrador de redundancia mediante un Observer...
Página 81: X-300/X-400 Standby Mask
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 4.3.2.4 X-300/X-400 Standby Mask Acoplamiento redundante de anillos A partir de la versión de firmware 1.2, los IE Switches, además de la redundancia de medios en topologías de anillo, también soportan el acoplamiento redundante de anillos HRP (también anillos HRP con interrupción = líneas).
Página 82: Desactivado
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Standby Connection Name Introduzca aquí el nombre para la conexión Standby. Con este nombre se define la pareja de dispositivos maestro/esclavo (ambos han de estar en el mismo anillo). Para esto se da el mismo nombre a dos dispositivos de un anillo.
Página 83 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Enable Standby Port Monitoring Nota Si la función Standby Observer está activada, solo es posible seleccionar un puerto Standby. Aquí se especifican los puertos Standby. Los puertos Standby participan en el desvío del tráfico de datos.
Página 84: Configuración De Un Acoplamiento Redundante De Anillos
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Configuración de un acoplamiento redundante de anillos Proceda del siguiente modo para configurar un acoplamiento redundante de anillos HRP: 1. Planifique qué dispositivos del anillo deben adoptar la función de "Standby Master" y cuáles el de "Standby Slave".
Página 85: X-300/X-400 Standby Observer
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 4.3.2.5 X-300/X-400 Standby Observer Standby Observer El Standby Observer es una ampliación del sencillo acoplamiento en anillo redundante. Es un segundo acoplamiento independiente de reserva al maestro y al esclavo. El acoplamiento Standby Observer completo consta de dos parejas maestro-esclavo conectadas en oposición, tal como muestra la figura siguiente: Figura 4-20...
Página 86: Avisos De La Función Standby Observer
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Nota Generación involuntaria de instancias de Standby Observer Si se conecta un puerto de reserva que tiene activada la función Standby Observer con otro switch, se activa otra instancia de Standby Observer en el switch conectado. De este modo es posible generar todos los Standby Observer que se deseen en una topología.
Página 87 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 ● "Standby <partner / observer> conflicts with <master / slave> role." La función señalizada por el interlocutor u Observer está en conflicto con el propio papel de maestro/esclavo.
Página 88: X-300/X-400 Fault Mask
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 4.3.3 X-300/X-400 Fault Mask Función de la máscara de señalización Con la máscara de señalización se define qué estados de error del IE Switch se vigilan y cuáles provocan la activación del contacto de señalización.
Página 89 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Signal Redundancy Lost by Fault LED (HRP only) Si la casilla de verificación está marcada, una pérdida de redundancia HRP es indicada por el LED de error del administrador de redundancia y por el contacto de señalización de fallos. El esclavo de reserva indica la pérdida de redundancia de un acoplamiento de reserva tanto con el LED de error como con el contacto de señalización de fallos.
Página 90 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Enable Link Up Monitoring Active las opciones de los slots / puertos cuyo estado de conexión desee vigilar. Si está activada la vigilancia de conexiones, se señaliza un error si en ese puerto hay una conexión (link) válida, por ejemplo porque el cable está...
Página 91: X-300/X-400 Counters
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 4.3.4 X-300/X-400 Counters Reacción del contacto de señalización y circuito de redundancia Con los contadores se vigila si y con qué frecuencia se han producido perturbaciones en el funcionamiento (p.
Página 92 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 No. of STP/RSTP/MSTP Topology Changes Indica cuántas veces se ha cambiado la configuración a causa del mecanismo Spanning Tree. Reset Counters Pulse este botón para reinicializar los contadores del IE Switch. También un rearranque, por ejemplo debido a la interrupción de la alimentación eléctrica del IE Switch, hace que los contadores se pongan a cero.
Página 93: El Menú Agent
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent El menú Agent 4.4.1 Agent Configuration Introducción La máscara "Agent Configuration" aparece si se hace clic en el icono de carpeta "Agent". Esta máscara permite el ajuste de la dirección IP. Se puede definir si un IE Switch obtiene la dirección IP dinámicamente o si se asigna una dirección fija.
Página 94 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Subnet Mask Introduzca aquí la máscara de subred del SCALANCE X414-3E o del módulo CPU. Figura 4-25 Agent Configuration SCALANCE X414-3E SCALANCE X-300 / X-400 Manual de configuración, 03/2015, C79000-G8978-C187-23...
Página 95 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Configuración IP para el SCALANCE X-300/X408-2 Aquí realice la configuración IP para el SCALANCE X-300/X408-2. Nota En el SCALANCE X-300/X408-2 no puede configurarse ningún puerto CPU-Ethernet (Out- Band-Port).
Página 96 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Ajustes para el IE Switch Activa / desactiva el servidor FTP. A través de FTP puede tener lugar una descarga (download) del firmware; encontrará información detallada sobre este tema en el capítulo "Actualización del firmware".
Página 97 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent RMON Un IE Switch soporta la función Remote Monitoring, abreviado RMON. Remote Monitoring permite recopilar datos de diagnóstico en el IE Switch, procesarlos y extraerlos a través SNMP por lectura de una estación de gestión de red que soporte también RMON.
Página 98 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Nota Esta opción solo existe en switches aptos para PTP. Activa / desactiva la sincronización de la hora del sistema del IE Switch a la hora PTP enviada por el maestro.
Página 99 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Default Gateway Si el IE Switch se debe poder comunicar con dispositivos (estaciones de diagnóstico, servidores de correo electrónico, etc.) situados en otra subred, tiene que introducir aquí la dirección IP de la pasarela estándar.
Página 100 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Comando Descripción Comentario gateway <direc- Fija la dirección IP de la pasarela IP pre- Solo administrador. ción IP> determinada. La entrada se efectúa con La dirección IP debe estar indicada cuatro números decimales separados por si desea acceder al IE Switch a puntos.
Página 101: Ping
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Comando Descripción Comentario ping [-c cantidad] Envía una cierta cantidad de paquetes a [-s longitud]   la dirección IP indicada. Si se omiten los <dirección IP> parámetros de cantidad y longitud, un IE Switch envía diez paquetes de 128 bytes de longitud.
Página 102: Snmp
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.3 SNMP 4.4.3.1 Agent SNMP Configuration Principio funcional del SNMP A través del SNMP (Simple Network Management Protocol) se pueden configurar y supervisar con una estación de gestión de redes estaciones aptas para SNMP como p. ej. un IE Switch.
Página 103 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Configuración de SNMP con un IE Switch La máscara "Agent SNMP Configuration" aparece si se hace clic en el icono de carpeta "SNMP". En la máscara SNMP Configuration se realizan ajustes fundamentales para SNMP. Active la opción según la funcionalidad de SNMP que desee utilizar.
Página 104: Snmpv1 Trap Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Sintaxis de Command Line Interface Tabla 4- 21 Agent SNMP Configuration - CLI\AGENT\SNMP> Comando Descripción Comentario snmp [D|3|A] Desactiva / activa SNMP. Los parámet- Solo administrador. ros tienen el siguiente significado: Valor predeterminado: SNMPv1, v2 y v3 están activados.
Página 105 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Figura 4-28 SNMPv1 Trap Configuration Dirección IP Aquí se indican las direcciones de las estaciones a las que un IE Switch debe enviar traps. Enable Trap Haga clic en la casilla de opción situada junto a las direcciones IP para activar el envío de traps a las correspondientes estaciones.
Página 106: Snmpv3 Group Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.3.3 SNMPv3 Group Configuration Ajustes de seguridad y asignación de derechos SNMP Versión 3 ofrece una adjudicación de derechos a nivel de protocolo, autenticación y codificación.
Página 107: Configuración De Los Grupos Snmpv3
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Configuración de los grupos SNMPv3 Tras hacer clic en el nombre del grupo se pasa a la página para la configuración de las propiedades del grupo: Figura 4-30 SNMPv3 Group Configuration Group Name...
Página 108 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Crear un nuevo grupo Tras hacer clic en el botón "New Entry" de la ventana "SNMPv3 Group Configuration" aparece la ventana para crear un nuevo grupo: Figura 4-31 SNMPv3 Group Configuration II Group Name...
Página 109 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Sintaxis de Command Line Interface Tabla 4- 23 SNMPv3 Groups - CLI\AGENT\SNMP\GROUP> Comando Descripción Comentario info Muestra una lista de todos los grupos SNMPv3. add <nombre de grupo> Agrega un nuevo grupo SNMPv3.
Página 110: Snmpv3 Users Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.3.4 SNMPv3 Users Configuration Ajustes de seguridad personalizados El modelo de seguridad basado en el usuario se basa en el concepto de nombre de usuario, es decir, cada frame es provisto de un identificador de usuario.
Página 111: Configuración De Los Usuarios Snmpv3
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Configuración de los usuarios SNMPv3 Tras hacer clic en el nombre del usuario se pasa a la página para la configuración de usuarios: Figura 4-33 SNMPv3 Users Configuration User Name Aquí...
Página 112 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent New Entry Para crear un nuevo usuario debe hacer clic en el botón New Entry y definir el nombre del grupo y la pertenencia al mismo. Delete Haga clic en este botón para eliminar un usuario.
Página 113 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Sintaxis de Command Line Interface Tabla 4- 24 SNMPv3 Users - CLI\AGENT\SNMP\USER> Comando Descripción Comentario info Muestra una lista de todos los usuarios SNMPv3. add <nombre de usuario> Agrega un nuevo usuario SNMPv3 a un Solo administrador.
Página 114: Agent Timeout Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.4 Agent Timeout Configuration Ajuste del Timeout Aquí se pueden ajustar los tiempo tars los cuales tiene lugar automáticamente un Logout (fin de sesión) en el WBM o CLI. Figura 4-35 Agent Timeout Configuration Web Based Management (sec)
Página 115: Agent Event Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.5 Agent Event Configuration Eventos del sistema del IE Switch En esta página se define cómo debe reaccionar un IE Switch a eventos del sistema. Por activación de las correspondientes opciones se define para qué...
Página 116 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Link Change Ha fallado un puerto o bien vuelve a haber tráfico de datos a través de un puerto que había fallado. Authentication Failure Ha tenido lugar un acceso SNMP con una contraseña incorrecta o con derechos de acceso insuficientes.
Página 117 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Signaling Contact Control Esta lista desplegable permite definir el comportamiento del contacto de señalización: ● conventional Ajuste estándar para el contacto de señalización. Si se produce un error se señaliza en el LED de error y el contacto de señalización se abre.
Página 118 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Comando Descripción Comentario setec [event] Fija cómo reacciona un IE Switch a eventos del sistema. Solo administrador. <E|D> <E|D> Para el parámetro event se dispone de las siguientes abrevia- <E|D>...
Página 119: Agent Digital Input Configuration (Scalance X414-3E)
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Comando Descripción Comentario scontrol [C|A] Define el comportamiento del contacto de señalización: Solo administrador. conventional Si se produce un error se señaliza en el LED y el contacto de señalización se abre.
Página 120: Eventos Para Cambios En Las Entradas Digitales
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Eventos para cambios en las entradas digitales Para cada entrada digital se puede estipular qué evento se activa en caso de producirse un cambio de estado (flanco tanto ascendente como ascendente) de la entrada. Existen las siguientes opciones: ●...
Página 121 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Sintaxis de Command Line Interface Tabla 4- 27 Agent Digital Input Configuration - CLI\AGENT\DIGIN> Comando Descripción Comentario info Indica el estado de las entradas digitales del SCALANCE X414-3E.
Página 122: Agent E-Mail Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.7 Agent E-Mail Configuration Vigilancia de la red con e-mails Un IE Switch brinda la posibilidad de que al producirse un evento de alarma se envíe automáticamente un e-mail (p.
Página 123 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent "From"-Field La dirección del remitente del e-mail. Nota Dependiendo de la propiedad y la configuración del servidor SMTP, puede ser necesario adaptar el campo "From” para los e-mails. Infórmese a través del administrador del servidor SMTP.
Página 124: Agent Syslog Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.8 Agent Syslog Configuration Aplicación Syslog según RFC 3164 se usa en la red IP para la transmisión de mensajes de texto cortos y no codificados a través de UDP. Para ello se requiere un Standard-Syslog-Server. Condición necesaria para el envío de entradas en el libro Log es que ●...
Página 125: Agent Dhcp Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.9 Agent DHCP Configuration Ajuste del modo DHCP Existen varias posibilidades para la identificación del SCALANCE X408-2 en la configuración del servidor DHCP: ● a través de la dirección MAC ●...
Página 126 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Sintaxis de Command Line Interface Tabla 4- 30 Agent DHCP Configuration - CLI\AGENT\DHCPCONF> Comando Descripción Comentario info Indica la configuración de DHCP actual. dhcpmode [modo] Ajusta el modo DHCP.
Página 127: Time Config
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.10 Time Config 4.4.10.1 Agent Time Configuration Sincronización horaria en la red Los protocolos siguientes están disponibles para la sincronización horaria en la red: ● SNTP (Simple Network Time Protocol) ●...
Página 128 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent ● (t) La hora del sistema se ha ajustado vía frame horario SIMATIC pero no está sincronizada con el emisor de hora. ● (m) La hora del sistema está ajustada manualmente. La fecha y la hora también pueden ajustarse manualmente.
Página 129: Sntp Client Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.10.2 SNTP Client Configuration Sincronización horaria con SNTP El SNTP (Simple Network Time Protocol) sirve para la sincronización horaria en la red. Los frames correspondientes son enviados por un servidor de la red. Un IE Switch se da de alta en ese servidor como cliente receptor de frames horarios.
Página 130 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Init poll interval Introduzca la tasa de repetición con la que un IE Switch repite la consulta la primera vez que se ajusta la hora del sistema, si dicha consulta no ha dado resultado positivo. Poll interval Tras haber adoptado por primera vez la hora del sistema del servidor horario, la hora se actualiza cíclicamente preguntando de nuevo al servidor horario.
Página 131: Ntp Client Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.10.3 NTP Client Configuration Sincronización horaria con NTP El NTP (Network Time Protocol) sirve para la sincronización horaria en la red. Un IE Switch inicia sesión en uno o varios servidores como cliente receptor de frames horarios. Los frames correspondientes son enviados por los servidores NTP de la red.
Página 132 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Introduzca una clave para la encriptación. Valores permitidos para la clave: una cadena ASCII con 11 caracteres como máximo o una cadena hexadecimal con 40 caracteres como máximo. Enable Secure NTP Active esta función para enviar frames encriptados.
Página 133: Daylight Saving Time
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.10.4 Daylight Saving Time Daylight Saving Time Table En esta página se puede regular el cambio del horario de verano para que la hora del sistema se ajuste correctamente a la zona horaria local.
Página 134 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Daylight Saving Time Table New Entry Para crear una entrada, haga clic en el botón "New Entry" en la página "Daylight Saving Time Table". Daylight Saving Entry Type Defina cómo debe ser el cambio del horario de verano: ●...
Página 135 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent End date Indique los siguientes valores para el final del horario de verano: ● Semana del mes Se pueden seleccionar las semanas 1ª a 5ª o la última semana del mes. ●...
Página 136 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Sintaxis de Command Line Interface Tabla 4- 34 Daylight Saving Time Table - CLI\AGENT\TIME\DST> Comando Descripción Comentario info Muestra información sobre la zona horaria y el cambio de horario de verano.
Página 137: Agent Pnio Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.11 Agent PNIO Configuration Ajustes para PROFINET IO Aquí se ajusta el nombre del equipo PROFINET IO de la manera en que se ha asignado al IE Switch en el curso de la configuración de hardware PROFINET IO por medio de NCM.
Página 138: Management Access Control List
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.12 Management Access Control List Sinopsis de la Management Access Control List En esta página es posible aumentar la seguridad del IE Switch. Para determinar el host que puede acceder a la administración del IE Switch y con qué...
Página 139 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Management ACL Configuration Existe la posibilidad de ajustar el host que puede acceder al IE Switch, así como los puertos y servicios a través de los que se produce el acceso. Nota Tenga en cuenta lo siguiente: una configuración incorrecta puede imposibilitar posteriormente el acceso al dispositivo.
Página 140 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent VLANs Allowed Introduzca el número de VLANs desde las que está permitido el acceso. Es posible introducir varias VLANs individuales así como áreas de VLANs separadas por comas, p.
Página 141: Crear Una Entrada
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Crear una entrada Proceda del siguiente modo para crear una entrada: 1. En la página "Management Access Control List" haga clic en el botón "New Entry". Aparece la página "Management ACL Configuration".
Página 142: Consulte También
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Sintaxis de Command Line Interface Tabla 4- 36 Management Access Control List - CLI\AGENT\MGMNTACL\> Comando Descripción Comentario info Muestra los ajustes actuales de la Management Access Control List.
Página 143: El Menú Switch
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch El menú Switch Introducción En este menú se parametrizan las funciones de Switch (asignables a Layer 2) del IE Switch. Eso incluye las siguientes funciones: ●...
Página 144: Switch Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.1 Switch Configuration Ajustes de protocolo y funcionalidad Switch La máscara "Switch Configuration" aparece si se hace clic en el icono de carpeta "Switch". En esta máscara se define qué funciones están activadas en el IE Switch y qué protocolos se deben utilizar para la administración de tráfico de datos.
Página 145 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Aging Time [sec] Introduzca el tiempo después del cual el IE Switch deba borrar una dirección si no ha recibido ningún frame con esa dirección de remitente. En el SCALANCE X408-2, el preajuste del Aging Time es 30 s.
Página 146 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Switch Enabled Protocols En la parte central de la máscara es posible activar y desactivar los protocolos siguientes para administrar el tráfico de datos: GMRP GMRP son las siglas de GARP Multicast Registration Protocol.
Página 147 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch DHCP Option 82 Si se activa DHCP Option 82, el IE Switch agrega un campo "Option 82" a las consultas DHCP antes de que la consulta se reenvíe al servidor DHCP (en tanto que la consulta recibida no tenga tal campo).
Página 148 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Si se activa MSTP, la funcionalidad de Multiple Spanning Tree está activada. Nota En (R/M)STP se pueden producir brevemente bucles con duplicación o rebases de frames. Si esto ni fuera aceptable para su aplicación, tendrá...
Página 149 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Comando Descripción Comentario oversize [E|D] Activa/desactiva la función Oversize Mode. Solo administrador. gmrp [E|D] Activa/desactiva la funcionalidad GMRP para Solo administrador. todos los puertos IE Switch. igmp [E|D] Activa/desactiva la funcionalidad IGMP para Solo administrador.
Página 150: Port Status
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.2 Port Status Configuración de los puertos en síntesis La máscara "Port Status" aparece si se hace clic en el icono de carpeta "Ports". La máscara muestra la configuración para la transferencia de datos de todos los puertos del IE Switch (y, en su caso, la de los puertos del Extender).
Página 151 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Active Indica si el puerto está activo (true) o inactivo (false). Para un puerto inactivo, el interlocutor muestra el estado de conexión "Link Down". Status Indica si el puerto está...
Página 152: Modificación De La Configuración De Puertos
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Modificación de la configuración de puertos Haga clic en una denominación de puerto en la columna "Port" para abrir la página "Port Configuration". En ella puede definir cómo se debe desarrollar el tráfico de datos través de ese puerto.
Página 153 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch FD Flow Control enabled Activa / desactiva el control de flujo para el modo dúplex. Sin embargo, el control de flujo solo actúa si el puerto trabaja en el modo dúplex. Si el control de flujo está activado, pero no actúa, la marca puesta desaparece después de un refresh de la máscara, pero no se tiene que volver a poner cuando vuelve a actuar el control de flujo.
Página 154 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 38 Port-Status - CLI\SWITCH\PORTS> Comando Descripción Comentario info [ports] Muestra los ajustes actuales del puerto (estado real) para el tráfico de datos.
Página 155: Port Mirroring
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.3 Port Mirroring Información sobre Port Mirroring Pérdida de datos en caso de velocidades de transmisión distintas Si la velocidad de transferencia de datos máxima del Mirrored Port es mayor que la del Monitor Port, es posible que se pierdan datos.
Página 156 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Monitor Port El Monitor Port es el puerto en el que se copia el tráfico de datos del o los Mirrored Ports. Seleccione el puerto deseado en la lista desplegable. En un Monitor Port se pueden duplicar varios puertos simultáneamente.
Página 157: Link Aggregation
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.4 Link Aggregation 4.5.4.1 Link Aggregation Agrupamiento de enlaces de red para obtener redundancia y una mayor amplitud de banda La Link Aggregation según IEEE 802.3ad permite agrupar varios enlaces (links) entre equipos vecinos, para alcanzar así...
Página 158: Visualización De Las Link Aggregation Configuradas
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Visualización de las Link Aggregation configuradas En el menú se visualizan todas las Link Aggregations configuradas. Figura 4-52 Current Link Aggregations Frame Distribution Ajusta el tipo de distribución de paquetes entre los distintos enlaces de una Aggregation. Hay posibilidades de ajuste diferentes, debido al hardware, para SCALANCE X-300/408 y SCALANCE X414.
Página 159: Creación De Una Nueva Link Aggregation
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● X (negra): el puerto es miembro de la Aggregation, pero actualmente no está activo. Puerto no activo significa aquí que se ha retirado dinámicamente de la Aggregation. Esto puede tener los siguientes motivos: –...
Página 160: Modificación De Una Link Aggregation
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Slot/Port Aquí puede añadir puertos concretos a la nueva Aggregation. Sólo se pueden añadir puertos que no sean miembros de otra Link Aggregation. Al respecto significa: ●...
Página 161: Modificación Del Master Port
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Slot/Port Aquí tiene la posibilidad de añadir determinados puertos a la Link Aggregation o de retirarlos de la misma. Sólo se pueden modificar puertos que no sean miembros de otra Link Aggregation.
Página 162: Lacp Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Comando Descripción Comentario master <ID> <masterport> Cambia el Master Port de una Link Aggregation. Sólo administrador name <ID> <string> Cambia el nombre de una Link Aggregation. Sólo administrador ports <ID>...
Página 163: Ieee 802.1X
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 40 LACP Configuration - CLI\SWITCH\LAG> Comando Descripción Comentario lacp [<E|D> [IDs]] Activa/desactiva el LACP para todos los puertos de la Solo administrador.
Página 164: Servidor Radius
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch La máscara contiene los siguientes campos: ● IP address Introduzca la dirección IP del servidor en el campo de entrada "IP Address". ● Destination port Introduzca el puerto de entrada del servidor RADIUS en el campo de entrada "Destination port".
Página 165: Port Parameters
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.5.2 802.1x Port Parameters 802.1x Port Parameters La máscara "802.1x Port Parameters" aparece si se hace clic en el submenú "Ports". Muestra un resumen de los ajustes de autenticación actuales. Figura 4-57 802.1x Port Parameters Las columnas de la tabla muestran las siguientes informaciones:...
Página 166 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● Guest Vlan La columna "Guest Vlan" indica si la opción "Guest Vlan" está activada (enabled) o desactivada (disabled) para el puerto. ● Guest Vlan ID La columna "Guest Vlan ID"...
Página 167: Port Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.5.3 802.1x Port Configuration 802.1x Port Configuration Si hace clic en una denominación de puerto en la columna "Port" de la página "802.1x Port Parameters", pasará a la página "802.1x Port Configuration": Figura 4-58 802.1x Port Configuration En esta máscara se configuran los métodos de autenticación "802.1X"...
Página 168 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch La máscara contiene los siguientes campos y secciones: Port El campo de visualización "Port" muestra el puerto seleccionado. Sección "802.1X" El método de autenticación "802.1X" funciona del siguiente modo: Un terminal que soporta EAP envía información de autenticación al IE Switch.
Página 169 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sección "Guest VLAN" Si no es posible autenticar un terminal ni mediante "802.1X" ni mediante "MAC Authentication", el terminal puede habilitarse para la comunicación en una Guest VLAN preconfigurada.
Página 170: Unicast Filter (Acl)
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.6 Unicast Filter (ACL) 4.5.6.1 Current Unicast Filter (Access Control List) Filtrado de direcciones Este menú muestra el contenido actual de la tabla de filtros. En esta tabla se recogen las direcciones de origen de los frames de direcciones Unicast.
Página 171 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Status Con este campo de selección puede limitar la visualización a direcciones que tengan un estado determinado. Valores de estado posibles son: ● learned (direcciones aprendidas) ●...
Página 172: Configuración De Un Filtro
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Configuración de un filtro static Tras hacer clic en una dirección MAC con el estado , se pasa a la página para la configuración de filtros: Figura 4-60 Static Unicast Configuration Slot / Port...
Página 173 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Crear nueva entrada Haga clic en el botón "New Entry" para agregar una entrada a la lista de direcciones. Aparece la página "Static Unicast Configuration", en la que puede efectuar todas las entradas necesarias: Figura 4-61 Static Unicast Configuration II...
Página 174: Access Control List Learning
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 44 Current Unicast Filter - CLI\SWITCH\UCAST> Comando Descripción Comentario info Muestra el contenido de la tabla de direcciones de un IE Switch. find [VLAN-ID]<dirección Busca una dirección MAC en la tabla de MAC>...
Página 175 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Con la ayuda del aprendizaje automático todos los equipos conectados al IE Switch pueden registrarse automáticamente en la lista Access Control (véase el capítulo "Tópico de menú Current Unicast-Filter (Access Control List))".
Página 176: Access Control Port Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.6.3 Access Control Port Configuration Activación de la función Acces Control Activando las opciones correspondientes determina individualmente para cada puerto si el Access Control está activado. Si la función está activa para un puerto, se eliminan inmediatamente paquetes de direcciones MAC desconocidas.
Página 177: Unknown Unicast Blocking Mask
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.6.4 Unknown Unicast Blocking Mask Bloqueo de la transmisión de frames Unicast desconocidos En este menú se puede bloquear la transmisión de frames Unicast desconocidos para puertos determinados.
Página 178: Multicast Groups
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.7 Multicast Groups 4.5.7.1 Current Multicast Groups Aplicaciones Multicast En la mayoría de los casos se envía un frame con una dirección Unicast a un destinatario determinado.
Página 179 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Cambiar páginas Seleccione los botones ">>" o "<<", para cambiar entre las páginas. En la segunda página, en vez de puertos se muestran Link Aggregations eventualmente creadas.
Página 180 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Port List Para cada slot existe una columna. Dentro de una columna   se indica para cada puerto la pertenencia al grupo Multicast: ● M (Member) A través de este puerto se envían frames Multicast.
Página 181: Modificar Una Entrada De Dirección
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch VLAN ID Introduzca la ID de la VLAN a la que pertenece la dirección MAC. Si no se predetermina nada, está parametrizado VLAN ID 1 como ajuste básico. MAC Address Introduzca aquí...
Página 182 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 48 Current Multicast Groups - CLI\SWITCH\MCAST> Comando Descripción Comentario info Muestra el contenido de la tabla de direcciones de un IE Switch.
Página 183: Gmrp Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.7.2 GMRP Configuration Activación de GMRP Activando las opciones correspondientes se define individualmente para cada puerto si se aplica GMRP. Si GMRP está desactivado para un puerto, no se efectúa ningún registro para él y no puede enviar ningún frame GMRP.
Página 184: Igmp Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.7.3 IGMP Configuration Fijación del Aging Time Con este menú se puede configurar el Aging Time para la IGMP Configuration. Una vez transcurrido este tiempo se borran de la tabla de direcciones las entradas generadas por IGMP, si no se actualizan por medio de un nuevo paquete IGMP.
Página 185: Unknown Multicast Blocking Mask
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.7.4 Unknown Multicast Blocking Mask Bloqueo de la transmisión de frames Multicast desconocidos En este menú se puede bloquear la transmisión de frames Multicast desconocidos para puertos determinados.
Página 186: Broadcast Blocking Mask
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.8 Broadcast Blocking Mask Bloqueo de la transmisión de frames Broadcast En este menú se puede bloquear la transmisión de frames Broadcast para puertos concretos. Figura 4-70 Broadcast Blocking Mask Disable Broadcast Forwarding...
Página 187: Fast Learning
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.9 Fast Learning En el Fast Learning, las direcciones MAC que se han aprendido dinámicamente en un puerto se borrar inmediatamente de la tabla de direcciones en cuanto se produce un "link- down"...
Página 188: Load Limits Configuration (Scalance X414-3E)
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.10 Load Limits Configuration (SCALANCE X414-3E) Limitación del número de frames entrantes En este menú se puede fijar el número máximo de frames que recibirá un puerto por segundo.
Página 189 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Packets [s] Número máximo de frames que recibe un bloque de puertos por segundo. Los paquetes entrantes que superen ese valor límite se rechazarán. Nota Los puertos de anillo envían a intervalos cíclicos frames Multicast para detectar interrupciones de las líneas.
Página 190 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 54 Load Limits Configuration - CLI\SWITCH\LIMITS> Comando Descripción Comentario info <Blocks> Indica los ajustes actuales para la limitación de Si se indica un parámetro paquetes.
Página 191: Load Limits Rates (Scalance X-300/X408-2)
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.11 Load Limits Rates (SCALANCE X-300/X408-2) Limitación de la velocidad de transferencia de datos entrantes y salientes En este menú se indica la limitación de carga configurada (número máximo de frames por segundo).
Página 192: Configuración De La Limitación
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Configuración de la limitación Tras hacer clic en una entrada de la columna "Port" se presenta la máscara "Load Limits Rates Configuration". Figura 4-74 Load Limits Rates Configuration Port Indicación del respectivo slot y del puerto correspondiente a que se refieren los demás datos.
Página 193 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Rate para Egress Limiting Aquí puede elegir, de entre los valores disponibles, la velocidad de transferencia máxima para datos salientes. Nota Los puertos de anillo envían a intervalos cíclicos frames Multicast para detectar interrupciones de las líneas.
Página 194 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Comando Descripción Comentario ingress <rate> [puertos] Define la tasa de limitación Ingress para Si sólo se indica el pa- puertos. rámetro <rate>, se mod- ifican los ajustes para El parámetro <rate>...
Página 195: Vlan
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.12 VLAN 4.5.12.1 Current VLAN Configuration Definición de red independiente de la ubicación de los dispositivos Una VLAN (LAN virtual) es una red a la que se asignan los dispositivos por configuración, con independencia de su ubicación.
Página 196: Reglas Importantes Para Vlans
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Reglas importantes para VLANs Tenga en cuenta las siguientes reglas para la configuración y la operación de sus VLANs: ● Para lograr tiempos de conmutación de 300 ms en el anillo en caso de utilizar VLANs o grupos Multicast, todos los puertos de anillo se tienen que habilitar estáticamente como miembros en todas las VLANs y en todos los grupos Multicast.
Página 197 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Figura 4-76 Current VLAN Configuration: página 2 Las cuatro áreas de la tabla muestran las siguientes informaciones: El identificador de VLAN (VID), un número entre 1 y 4094. Name Este nombre se asigna al definir una VLAN.
Página 198: Configuración De Vlan
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● F (Forbidden) El puerto no es miembro de la VLAN y no es posible registrar dinámicamente la VLAN en este puerto por medio de GVRP. ●...
Página 199 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch VLAN ID Anote aquí el identificador de la VLAN. El identificador de VLAN (VLAN-ID) es un número entre 1 y 4094. Name Introduzca aquí un nombre para la VLAN. El nombre no tiene repercusiones en la configuración.
Página 200: Configuración De Vlan Y Autenticación
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Set Values Haga clic en este botón para guardar los valores introducidos en la configuración del IE Switch. Delete Haga clic en este botón para borrar la configuración mostrada. Configuración de VLAN y autenticación Si un puerto debe autenticarse utilizando el método de autenticación "802.1X"...
Página 201 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 56 Current VLAN Configuration - CLI\SWITCH\VLAN> Comando Descripción Comentario info Muestra las VLANs actualmente configuradas en relación a los puertos. add <VLAN-ID>...
Página 202: Vlan Port Parameters
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.12.2 VLAN Port Parameters Procesamiento de los frames recibidos Esta página muestra las reglas conforme a las cuales un IE Switch trata los frames recibidos: Figura 4-78 VLAN Port Parameters Las cinco columnas de la tabla muestran las siguientes informaciones:...
Página 203 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Configuración de un puerto para VLAN Tras hacer clic en una entrada en la columna Ports, se pasa a la página de configuración de las propiedades del puerto para la recepción de frames: Figura 4-79 VLAN Port Configuration Port...
Página 204: Gvrp Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 57 VLAN Port Parameters - CLI\SWITCH\VLAN\PORTS> Comando Descripción Comentario info Muestra una lista general de puertos y los correspondientes ajustes de VLAN.
Página 205: Aprendizaje De Vlan
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 58 GVRP Configuration - CLI\SWITCH\VLAN> Comando Descripción Comentario gvrpport [<E|D> [ports]] Activa/desactiva el registro dinámico de Sólo administrador. VLANs con GVRP para los puertos indicados.
Página 206: Vlan Port Priority Mapping
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.12.5 X-300 VLAN Port Priority Mapping VLAN Port Priority Mapping Esta página muestra la prioridad con la que un puerto envía los frames recibidos. Figura 4-82 VLAN Port Priority Mapping Port Puerto al que se refieren las informaciones siguientes.
Página 207 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch VLAN Priority Remap Configuration La máscara "VLAN Priority Remap Configuration" se muestra cuando se hace clic en un puerto en la página "VLAN Port Priority Mapping". En función de la prioridad a la recepción, es posible cambiar la prioridad con la que se envían los frames.
Página 208: Stp/Rstp
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 60 VLAN Port Priority Mapping - CLI\SWITCH\VLAN\PRIO> Comando Descripción Comentario info Indica la prioridad con la que un puerto envía los frames recibi- dos.
Página 209 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Rapid Spanning Tree El Rapid Spanning Tree Protocol se basa en el Spanning Tree Protocol. En RSTP se ha optimizado el tiempo de reconfiguración haciendo que los dispositivos ya recopilen información sobre rutas alternativas cuando el funcionamiento es correcto.
Página 210: (Rapid) Spanning Tree, Redundancia De Medios Y Passive Listening
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch (Rapid) Spanning Tree, redundancia de medios y Passive Listening Existen las posibilidades siguientes para conectar un segmento (R)STP en un anillo MRP o HRP: ● por medio de (R)STP en un dispositivo del anillo Es posible activar (R)STP al mismo tiempo que los métodos de redundancia MRP o HRP ①...
Página 211 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Configuración Spanning Tree en el IE Switch Los parámetros utilizados para el protocolo Spanning Tree se visualizan y ajustan en el tópico de menú "Spanning Tree Configuration": Figura 4-84 Spanning Tree Configuration La parte izquierda de la página muestra la configuración del IE Switch.
Página 212: Spanning Tree Port Parameters
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Bridge Forward Delay / Root Forward Delay Un Bridge no utiliza información de configuración nueva inmediatamente, sino solo después del tiempo fijado en el parámetro Forward Delay. Así se garantiza que el funcionamiento con la nueva topología no se inicie hasta que todos los Bridges tengan las informaciones necesarias.
Página 213 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Port Slot y puerto a los que se refiere la información. STP Status Indica si Spanning Tree está activado (enabled) o desactivado (disabled) para el puerto. Priority Si la ruta determinada por Spanning Tree puede conducir alternativamente por varios puertos de un switch, se selecciona el puerto con la prioridad más alta (es decir, con el valor...
Página 214 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch FWD Transitions Indica el número de cambios del estado Listening al estado Forwarding. Edge En esta columna son posibles las siguientes entradas: ● yes  A este puerto está conectado un terminal. ●...
Página 215: Spanning Tree Port Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.13.3 Spanning Tree Port Configuration Configuración de un puerto para (Rapid) Spanning Tree Nota En los puertos de anillo y de reserva no es posible activar (R)STP. Si hace clic en una denominación de puerto en la columna "Port"...
Página 216 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Calc Path Cost Si el valor de Admin Path Cost > 0, se adopta este valor como Calculated Path Cost. Si el valor de Admin Path Cost = 0, se calcula automáticamente el valor de Calculated Path Cost.
Página 217 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 63 (Rapid) Spanning Tree Port Configuration - SWITCH\STP\PORTS> Comando Descripción Comentario stpport [<E|D> [ports]] Activa/desactiva el algoritmo de Span- Solo administrador.
Página 218 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Comando Descripción Comentario autoedge [<T|F> [ports]] Indica si en este puerto se debe Solo administrador. reconocer automáticamente si está conectado un • Terminal o un •...
Página 219: Mstp (Scalance X-300/X408)
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.14 MSTP (SCALANCE X-300/X408) 4.5.14.1 Multiple Spanning Tree Configuration Multiple Spanning Tree El Multiple Spanning Tree Protocol (MSTP) es una evolución del Rapid Spanning Tree Protocol (RSTP).
Página 220 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Los campos siguientes afectan a la configuración del dispositivo y el Root Bridge. La columna izquierda hace referencia a la configuración del dispositivo. La columna derecha muestra la configuración del Root Bridge tal y como se deduce de los frames Spanning Tree que el dispositivo ha recibido.
Página 221 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● Bridge Hello Time [s] / Root Hello Time [s] Cada Bridge envía regularmente frames de configuración (BPDU). Introduzca en el campo de entrada "Bridge Hello Time" el intervalo entre dos frames de configuración.
Página 222 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● Region Name Introduzca en el campo de entrada "Region Name" el nombre de la región MSTP a la que pertenece este dispositivo. Por defecto está registrada aquí la dirección MAC del dispositivo. Este valor debe ser el mismo en todos los dispositivos que pertenecen a la misma región MSTP.
Página 223: Cist Port Parameters
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.14.2 CIST Port Parameters Parámetros específicos del puerto La máscara "CIST Port Parameters" aparece si se hace clic en el submenú "CIST Ports". CIST (Common and Internal Spanning Tree) designa en MSTP la instancia utilizada internamente por el switch que, en principio, equivale a un Rapid Spanning Tree interno.
Página 224 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● Calc Path Cost Si el valor de Admin Path Cost > 0, se adopta este valor como Calculated Path Cost. Si el valor de Admin Path Cost = 0, se calcula automáticamente el valor de Calculated Path Cost.
Página 225 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● Role La columna "Role" indica la función que asume el puerto: – Root El puerto tiene los costes de ruta más bajos desde el propio dispositivo hasta el CIST Regional Root Bridge.
Página 226: Configuración De Un Puerto Para Multiple Spanning Tree
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Configuración de un puerto para Multiple Spanning Tree Si hace clic en una denominación de puerto en la columna "Port" de la página "CIST Port Parameters", pasará...
Página 227 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 65 CIST Port Parameters - CLI\SWITCH\MSTP\CISTPORTS> Comando Descripción Comentario info Muestra una lista general de puertos y los correspondientes ajustes de Rapid Spanning Tree.
Página 228: Mstp Instances Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.14.3 MSTP Instances Configuration Configuración Multiple Spanning Tree La máscara "MSTP Instances Configuration" se muestra cuando se hace clic en el submenú "MST Instances". Esta máscara permite administrar varias VLANs en una LAN con Rapid Spanning Trees propios.
Página 229 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Crear una instancia de MSTP 1. Haga clic en el botón "New Entry" de la ventana "MSTP Instances Configuration". Aparece la ventana "MSTP Instance Configuration". Figura 4-91 MSTP Instance Configuration 2.
Página 230: Multiple Spanning Tree Port Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 66 MSTP Instances Configuration - CLI\SWITCH\MSTP\MSTI> MSTP Instance Configuration - CLI\SWITCH\MSTP\MSTI> Comando Descripción Comentario info Muestra la información de las instancias de MSTP.
Página 231 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● MSTP Status La columna "MSTP Status" indica si Multiple Spanning Tree está activado (enabled) o desactivado (disabled) para el puerto. ● Priority La columna "Priority" muestra el valor de la prioridad. Si la ruta determinada por MSTP puede conducir alternativamente por varios puertos de un switch, se selecciona el puerto con la prioridad más alta, es decir, con el valor menor para la prioridad.
Página 232 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● State La columna "State" indica el estado en el que se encuentra el puerto. Son posibles los siguientes estados: – disabled El puerto solo recibe y no toma parte en STP, MSTP ni RSTP. –...
Página 233 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch (Multiple) Spanning Tree Port Configuration Si hace clic en una denominación de puerto en la columna "Port" de la página "MSTP Ports", pasará a la página "(Multiple) Spanning Tree Port Configuration": Figura 4-93 Multiple Spanning Tree Port Configuration Port...
Página 234: Qos
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Valores típicos para costes de ruta en Spanning Tree: ● 1000 Mbits/s = 4 ● 100 Mbits/s = 19 ● 10 Mbits/s = 100 Valores típicos para costes de ruta en Rapid Spanning Tree: ●...
Página 235 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Panorámica El contenido de esta página depende del dispositivo. Figura 4-94 X-300 QoS Configuration DSCP Mapping Activa/desactiva el DSCP to Queue Mapping Los ajustes siguientes solo están disponibles para IE Switches X-300: Broadcast Priority Especifique la prioridad con la que se enviarán los frames Broadcast.
Página 236 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 68 QoS Configuration - CLI\SWITCH\QOS> Comando Descripción Comentario dscpmap [E|D] Activa/desactiva el DSCP to Queue Solo administrador. Mapping. bcprio [noforce : <0-7>] Especifique la prioridad con la que se Solo administrador.
Página 237: Cos To Queue Mapping
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.15.2 CoS to Queue Mapping CoS Queue Aquí se asignan prioridades CoS a determinadas colas de espera (Traffic Queues). Figura 4-95 CoS to Queue Mapping El orden de las prioridades CoS de los paquetes entrantes.
Página 238: Dscp To Queue Mapping
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.15.3 DSCP to Queue Mapping DSCP Queue Aquí se asignan ajustes de DSCP a diversas colas de espera (Traffic Queues). Figura 4-96 DSCP to Queue Mapping DSCP El orden de las prioridades DSCP de los paquetes entrantes.
Página 239: Lldp Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.16 LLDP Configuration Aplicaciones PROFINET utiliza el protocolo LLDP para el diagnóstico de topología. Con el ajuste de fábrica, LLDP está activado para todos los puertos, es decir, se envían y reciben frames LLDP en todos los puertos.
Página 240: Fiber Monitoring Protocol
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 71 Current Multicast Groups - CLI\SWITCH\LLDP> Comando Descripción Comentario info Muestra la configuración LLDP actual. lldpport Modifica la configuración LLDP de un puerto. Si no se indica Solo administrador.
Página 241 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Estado de los puertos Esta página muestra los parámetros actuales de los puertos ajustados por el usuario. Figura 4-98 Fiber Monitoring Protocol Port Status Puerto Muestra los puertos ópticos disponibles.
Página 242 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Power loss State Para poder vigilar la caída de potencia de la conexión, el puerto necesita una conexión con otro puerto que tenga el FMP activado. ●...
Página 243 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Ajuste de los límites de potencia Si hace clic en una denominación de puerto en la columna "Port" de la página "Fiber Monitoring Protocol Port Status", pasará a la página "FMP Port Configuration": Figura 4-99 FM Port Configuration Puerto...
Página 244: Dcp Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 72 Fiber Monitoring Protocol - CLI\SWITCH\FMP> Comando Descripción Comentario info Muestra la configuración de FMP. limit [rx | loss] [req | Define los límites para la potencia de recepción y Solo administrador dem] [<port>] [<limit>]...
Página 245 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Figura 4-100 DCP Configuration Seleccione aquí que puertos deben dar soporte al envío de DCP: Rx-only: Este puerto solo puede recibir frames DCP. Tx and Rx: Este puerto puede recibir y enviar frames DCP. Sintaxis de Command Line Interface Tabla 4- 74 Current Multicast Groups - CLI\SWITCH\DCP>...
Página 246: Dhcp Relay Agent
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.19 DHCP Relay Agent 4.5.19.1 DHCP Relay Agent Configuration Asignar dirección IP a un terminal La función DHCP Relay media entre un servidor DHCP y un terminal conectado a un puerto concreto para asignar una dirección IP a dicho terminal.
Página 247 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Figura 4-101 DHCP Relay Agent Configuration IP-Address Introduzca las direcciones de los servidores DHCP a los que el IE Switch debe transferir las consultas DHCP. VLANs Introduzca el número de las VLAN de las que el puerto es miembro.
Página 248: Dhcp Relay Agent Port Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 75 DHCP Relay Agent Configuration - CLI\SWITCH\RELAGENT> Comando Descripción Comentario info Muestra los ajustes actuales del DHCP Relay Agent. server <número>...
Página 249 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Configuración de un puerto para el DHCP Relay Agent Si hace clic ahora en la primera columna de la tabla de puertos en una denominación de puerto, pasará...
Página 250: Precision Time Protocol (Ptp) Conforme A Ieee 1588
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 76 DHCP Relay Agent Port Parameters - CLI\SWITCH\RELAGENT\PORTS> Comando Descripción Comentario info Muestra todos los parámetros de puer- tos del DHCP Relay Agent.
Página 251 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Mecanismo Delay Request Response Un equipo de la red adopta la función de maestro horario (Best Master Clock, BMC) que establece la hora de referencia para todos los demás equipos. Para ello, el maestro envía mensajes de sincronización (Sync-Message) cíclicamente, en el ejemplo mostrado en el instante t .
Página 252 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch De todas formas, si la hora del esclavo difiere en Δ de la hora del maestro, estos dos cálculos todavía no dan el valor real del tiempo de tránsito del mensaje Δ , porque los tiempos de transmisión y recepción se basan en sistemas de referencia distintos.
Página 253 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Mecanismo Peer Delay El mecanismo Peer Delay tiene como objetivo determinar el tiempo de tránsito de un mensaje entre dos puertos de equipos aptos para PTP. Al contrario que un mensaje Delay Request Response, que se transporta entre esclavo y maestro pasando por varios nodos de red, los mensajes Peer Delay solo se intercambian con el nodo colindante correspondiente, de ahí...
Página 254: Mecanismos De Sincronización Con Boundary Clocks
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sincronización independiente de la topología de la red Los cálculos presentados en los apartados anteriores son válidos siempre que el intercambio de mensajes se produzca a través de una línea de conexión directa entre los dos interlocutores.
Página 255: Mecanismos De Sincronización Con Transparent Clocks
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch pasar varias horas hasta que todos los equipos se hayan vuelto a sincronizar con el maestro horario. Mecanismos de sincronización con Transparent Clocks Al determinar los tiempos de tránsito reales de los mensajes a través de varios nodos de red también tienen que considerarse los tiempos necesarios para procesar un mensaje en un Transparent Clock.
Página 256 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Follow-Up. El esclavo recibe el instante de transmisión t junto con el mensaje Follow-Up, de modo que puede realizar los cálculos necesarios, como ya se ha explicado. Si un mensaje es transferido por otros Transparent Clock antes de llegar al esclavo, cada equipo suma su tiempo Δ...
Página 257: Configuración Del Precision Time Protocol Con El Wbm
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Si un mensaje es transferido por varios Transparent Clocks antes de llegar al esclavo, cada Transparent Clock modifica el contenido del campo de corrección del mensaje Follow-Up: el tiempo de tránsito del mensaje hasta el equipo colindante por el que se ha recibido el mensaje de sincronización y el tiempo Δ...
Página 258: Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 1588 Configuration En esta página se define cómo el dispositivo debe procesar mensajes PTP. Figura 4-104 1588 Configuration 1588 Mode Son posibles los siguientes ajustes: ●...
Página 259 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Vlan Prio Introduzca aquí la prioridad de la VLAN. 1588 Transparent Clock Port Parameters Figura 4-106 1588 Transparent Clock Port Parameters La tabla muestra información detallada sobre los diferentes puertos: Port El número del puerto.
Página 260 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 1588 Transparent Clock Port Configuration Se accede a esta página al hacer clic en un número de puerto de la tabla, en la página "Transparent Clock Port Parameters". Figura 4-107 1588 Transparent Clock Port Configuration Port El número del puerto.
Página 261: Configuración Del Precision Time Protocol Con El Cli
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.22 Configuración del Precision Time Protocol con el CLI CLI\SWITCH\1588> Comando Descripción Comentario mode [off|TC] Activa/desactiva el Precision Time Protocol Solo administrador. para el dispositivo y especifica cómo debe comportarse el dispositivo en relación al PTP: El dispositivo no procesa mensajes PTP.
Página 262: Diagnóstico De Puerto
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.23 Diagnóstico de puerto 4.5.23.1 Cable Tester (SCALANCE X-300/X408-2) Switch Cable Tester Con esta máscara, cada uno de los puertos Ethernet puede realizar un diagnóstico de errores independiente en el cable.
Página 263: Sintaxis De Command Line Interface
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Status Muestra el estado de la línea. Distance Indica la distancia hasta el extremo del cable, el punto de rotura del cable o el cortocircuito. Sintaxis de Command Line Interface Tabla 4- 77 Cable Tester - CLI\SWITCH\PORTDIAG\CABLETESTER>...
Página 264 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch El presupuesto de pérdida es una medida de la atenuación que se puede superar aún en el enlace entre el emisor y el receptor. Cuanto mayor es el presupuesto, tanto mayor es la atenuación superable.
Página 265: Diagnóstico Pof
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch El diagrama está dividido en los siguientes sectores: ● Blanco Hay suficiente presupuesto de pérdida para un funcionamiento correcto. El presupuesto debería estar en este sector al instalar y montar un IE-Switch X-200. ●...
Página 266 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Port Aquí se indica el puerto POF que se debe comprobar. En función de la opción seleccionada, se muestra lo siguiente: ● Name (solo lectura) El nombre del puerto POF ●...
Página 267: Diagnóstico De Fm
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.23.4 Diagnóstico de FM Requisitos En esta página puede ejecutar un diagnóstico de errores independiente para cada puerto. Esta prueba se realiza sin necesidad de desenchufar ningún cable, conectar un comprobador de cables ni instalar un módulo Loopback en el otro extremo.
Página 268 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch La tensión presente en el puerto. Current (solo lectura) La intensidad que se suministra a un dispositivo a través de este puerto. Rx Power (solo lectura) La potencia de recepción del puerto.
Página 269: Diagnóstico Sfp
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.23.5 Diagnóstico SFP Requisitos En esta página puede ejecutar un diagnóstico de errores independiente para cada puerto SFP. Esta prueba se realiza sin necesidad de desenchufar ningún cable, conectar un comprobador de cables ni instalar un módulo Loopback en el otro extremo.
Página 270 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● Nominal Bit Rate (solo lectura) La tasa de transferencia nominal del puerto SFP ● Max. Link (solo lectura) La distancia máxima en metros posible con este medio. La tabla está...
Página 271: Loop Detection
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.24 Loop Detection Funcionamiento Si un puerto tiene ajustada la función "Loop Detection" (identificación de bucles), envía frames de prueba especiales denominados frames Loop Detection. Si estos frames se devuelven nuevamente al dispositivo, existe un bucle ("Loop").
Página 272: Ejemplo De Aplicación
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Ejemplo de aplicación Figura 4-111 Identificación de bucles con emisor configurado La figura superior muestra la conexión en red entre el nivel de dirección de empresa y el nivel de automatización mediante un anillo MRP/HRP.
Página 273 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Loop Detection Configuration En esta página se realizan los ajustes de la detección de bucles que deben servir básicamente para todos los puertos. Figura 4-112 Configuración de Loop Detection Nota Solo pueden detectarse los bucles existentes entre los dispositivos que reenvían los frames Loop Detection.
Página 274 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Remote Reaction (All Ports) Especifique cómo reacciona el dispositivo cuando se produce un Remote Loop. Seleccione una de las dos opciones en la lista desplegable: ●...
Página 275 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Loop Detection Port Configuration En esta página se realizan los ajustes específicos de los diferentes puertos. Figura 4-114 Loop Detection Port Configuration Nota Los frames de prueba provocan una carga adicional de la red. Recomendamos configurar únicamente switches individuales, p.
Página 276 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Rx Threshold Introduciendo un número se especifica tras cuántos frames Loop Detection se deducirá la existencia de un bucle. Si el puerto recibe más frames Loop Detection de los especificados, el puerto deja de reenviar los frames Loop Detection.
Página 277 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Mensajes de error Si la función "Loop Detection" detecta un bucle, esto se señaliza mediante el LED de error, el contacto de señalización y los textos de aviso correspondientes. Los textos de aviso se muestran mediante la vía de señalización que se ha configurado para el evento de alarma "Loop Detection State Change", véase el capítulo "Agent Event Configuration (Página 115)".
Página 278: Nat - Network Address Translation
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 81 Loop Detection Configuration – CLI\SWITCH\LOOPD > Comando Descripción Comentario info Muestra información sobre la "Loop Detection Configura- tion".
Página 279: Configuración De Nat
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 1:1-NAT en SCALANCE X300/X400 Una variante especial de NAT que se utiliza en el SCALANCE X300/X400 es 1:1-NAT, denominado también NAT bidireccional. Esta variante permite establecer conexiones en ambos sentidos, es decir, de la red externa a la local.
Página 280 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Tabla NAT estática En la carpeta "NAT" del árbol de menús hay el subpunto "Basic NAT". Haga clic en este subpunto para acceder a la tabla de direcciones estática. Figura 4-116 Tabla NAT estática Crear una entrada 1.
Página 281: Statistics
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface NAT - Network Address Translation Tabla 4- 82 CLI\SWITCH\NAT> Comando Descripción Comentario info Muestra los ajustes NAT actuales. nat [<E|D] Activa/desactiva la función NAT.
Página 282 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Octets In Muestra el número de bytes recibidos. Octets Out Muestra el número de bytes enviados. Frames In Muestra el número de bloques recibidos. Frames Out Muestra el número de bloques enviados.
Página 283: Packet Size Statistic
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.26.1 Packet Size Statistic Frames recibidos clasificados según longitud La página "Packet Size Statistic" muestra cuántos frames y de qué tamaño se han recibido en cada puerto. Haciendo clic en el botón "Reset Counters"...
Página 284: Representación Gráfica De La Estadística
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Representación gráfica de la estadística En esta página se representa gráficamente el número de frames recibidos en un puerto. La representación varía en función de la longitud del frame. En la gráfica hay un elemento propio para cada una de las siguientes áreas: ●...
Página 285: Packet Type Statistic
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 85 Statistics - CLI\ SWITCH\STATS> Comando Descripción Comentario size [ports] Muestra el número de frames recibidos, ordenados por longitud. Se pueden indicar varios puertos.
Página 286 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Si hace clic en una entrada de la columna Port, se muestra la página "Packet Type Statistic Graphic" para el puerto seleccionado. En ella se encuentra una representación gráfica configurable del estado del contador.
Página 287: Error Statistic
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 86 Statistics - CLI\SWITCH\STATS> Comando Descripción Comentario type [ports] Muestra el número de frames recibidos, ordenados por tipo. Se pueden indicar varios puertos.
Página 288 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Figura 4-123 Packet Error Statistic Si hace clic en una entrada de la columna Port, se muestra la página "Packet Error Statistic Graphic" para el puerto seleccionado. En ella se encuentra una representación gráfica configurable del estado del contador.
Página 289 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● Jabbers ● Collisions Figura 4-124 Packet Error Statistic Graphic Con las casillas de opción de la columna "Packet Error" se determina el contenido de la gráfica.
Página 290: La Opción De Menú Poe
Configuración a través de Web Based Management y Command Line Interface 4.6 La opción de menú PoE La opción de menú PoE Ajustes para Power over Ethernet Los equipos SCALANCE de la versión "PoE" pueden suministrar tensión a otros equipos aptos para PoE a través de un cable Ethernet.
Página 291 Configuración a través de Web Based Management y Command Line Interface 4.6 La opción de menú PoE La tabla muestra la información siguiente. ● Puerto Muestra los puertos PoE configurables. ● Enabled Indica si la alimentación de tensión PoE para este puerto está activada o desactivada. ●...
Página 292 Configuración a través de Web Based Management y Command Line Interface 4.6 La opción de menú PoE PoE enabled Si la casilla de control está marcada, la alimentación eléctrica PoE para este puerto está activada. Priority Define con qué prioridad se trata este puerto para la alimentación eléctrica. Existen las siguientes posibilidades de ajuste: ●...
Página 293 Configuración a través de Web Based Management y Command Line Interface 4.6 La opción de menú PoE Sintaxis de Command Line Interface Tabla 4- 88 CLI\POE> Comando Descripción Comentario info [puertos] Muestra información sobre PoE para el puerto en cuestión. pseusage [porcentaje] Pone un valor (en porcentaje) para el pa- Solo administrador.
Página 294: El Menú Router (Scalance X414-3E)
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) El menú Router (SCALANCE X414-3E) Nota La función Routing sólo está disponible para SCALANCE X414-3E. Informaciones básicas sobre el procedimiento Para instalar un SCALANCE X414-3E como Router, cree primero como mínimo dos subredes y asigne cada subred a una VLAN previamente definida.
Página 295: Ajustes Para El Scalance
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Ajustes para el SCALANCE X-400 Activa la opción "Routing Information Protocol version 2" (RIP). Nota El router participa en el protocolo RIP en cuanto se ha configurado al menos una interfaz para RIP.
Página 296: Router Subnets
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.2 Router Subnets Creación de subredes Para poder utilizar el SCALANCE X414-3E como IPv4 Router se tienen que crear varias subredes (al menos 2). A la primera subred le corresponde la Agent Configuration (ver el capítulo "Menú...
Página 297 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Creación de una nueva subred IP Puede crear una nueva subred accionando el botón "New Entry" en el menú "Router Subnets". La parametrización de la subred tiene lugar en el menú "Router Subnet Configuration".
Página 298: Current Routes
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Sintaxis de Command Line Interface Tabla 4- 90 Subnets - CLI\ROUTER\SUBNETS> Comando Descripción Comentario info Indica la configuración de subredes. Sólo administrador. add <VID> <IP> <Subnet> Agrega una nueva subred.
Página 299 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Destination Dirección de destino de esta ruta. Subnet Mask Designa los bits válidos de la columna Destination. Tiene que estar formada por "unos" con justificación a la izquierda.
Página 300 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Creación de una nueva ruta estática A través del botón "New Entry" del menú "Current Routes" se puede crear una nueva ruta. Estas rutas creadas con carácter administrativo son siempre estáticas. Figura 4-131 Static Route Configuration Destination Introduzca una dirección IP a la que se deba referir la entrada de la tabla de Routing.
Página 301 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Sintaxis de Command Line Interface Tabla 4- 91 Current Routes - CLI\ROUTER\ROUTES> Comando Descripción Comentario info Indica las rutas actuales. Sólo administrador. add <IP> <Subnet> <NextIP> Agrega una nueva ruta.
Página 302: Ripv2 Configuration
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.4 RIPv2 Configuration Introducción En el menú "RIPv2 Configuration" se pueden ajustar parámetros generales del protocolo RIP así como ver algunos contadores estadísticos fundamentales. Nota Para que actúen los ajustes aquí...
Página 303: Ripv2 Interfaces
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Sintaxis de Command Line Interface Tabla 4- 92 RIPv2 Configuration - CLI\ROUTER\RIP> Comando Descripción Comentario info Indica la configuración actual de RIP. rfc1058 <E|D> Pone la compatibilidad RFC1058 (RIPv1).
Página 304 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Send Updates En esta columna se indica de qué modo se deben enviar actualizaciones (Updates). Se puede elegir: ● no send: no se envían Updates ●...
Página 305 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Creación de una nueva interfaz RIPv2 Puede crear una nueva interfaz accionando el botón "New Entry" en el menú "RIP Interfaces". Con esto accede al siguiente menú. Figura 4-134 RIPv2 Interface Configuration IP Address Introduzca aquí...
Página 306 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Receive-Updates Seleccione aquí según qué reglas se deben aceptar los paquetes recibidos. Se puede elegir: ● no receive: no se reciben actualizaciones (Updates) ●...
Página 307 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Sintaxis de Command Line Interface Tabla 4- 93 RIPv2 Interfaces - CLI\ROUTER\RIP\RIP\IFACE> Comando Descripción Comentario info Indica las interfaces actuales. add <IP> [SendUpd] [RecvUpd] Agrega una nueva interfaz.
Página 308: Ospfv2 Configuration
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.6 OSPFv2 Configuration Introducción En el menú "OSPFv2 Configuration" y sus submenús puede ajustar los parámetros OSPF. OSPFv2 divide la red IPv4 administrada (Autonomous System) en diversas áreas (Areas). Dentro de estas áreas se intercambian los estados de Link de todos los routers, de manera que cada router tiene una vista completa de la red.
Página 309 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) External LSA Maximum Introduzca aquí la cantidad máxima de External LSAs si desea limitar las External LSDB. External LSA Overflow Indica si se ha superado la cantidad máxima de External LSAs. Exit Intervall (sec) Introduzca aquí, en segundos, el tiempo después del cual el OSPF Router debe intentar de nuevo salir del estado de Overflow.
Página 310: Ospfv2 Areas
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.7 OSPFv2 Areas Panorámica Una red autónoma (Autonomous System) se puede dividir en áreas más pequeñas (Areas) (ver el capítulo "Tópico de menú OSPFv2 Configuration"). En este menú...
Página 311 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Updates Cantidad de cálculos de tablas de routing LSA Cnt Cantidad de LSA en el LSDB de esta Area Area BR Cantidad de Area Border Router (ABR) accesibles dentro de esta Area ASBR Cantidad de Autonomous System Border Router (ASBR) accesibles en esta Area.
Página 312 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Nota Si sólo hay un Border Router en esta Stub Area, no necesita activar esta opción. Default Metric Nota El campo de texto "Default Metric" sólo se presenta si se ha ajustado el tipo de Area "Stub". Introduzca aquí...
Página 313: Ospfv2 Area Ranges
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Ejemplo El comando add 0.0.0.3 Stub d 2 genera un Stub Area "0.0.0.3", para el que no se crean Summary LSAs. La ruta predeterminada se ocupará...
Página 314 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Creación de un nuevo OSPFv2 Area Range Por medio del botón "New Entry" del menú "OSPFv2 Area Ranges" se pueden crear hasta cuatro nuevos Area Ranges para un Area. Figura 4-139 OSPFv2 Area Range Configuration Area ID Introduzca aquí...
Página 315: Ospfv2 Interfaces
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.9 OSPFv2 Interfaces Panorámica En este menú se pueden supervisar todas las interfaces IP configuradas para OSPF. Además de los parámetros de configuración se pueden supervisar también algunos valores estadísticos en la visualización a dos páginas.
Página 316 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) OSPFv2 Interfaces: 2. página Figura 4-141 OSPFv2 Interfaces 2ª página IP Address: Dirección IP de la interfaz. OSPF Status Estado OSPF de la interfaz. Son posibles los siguientes estados: ●...
Página 317: Creación De Una Nueva Interfaz Ospfv2
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Creación de una nueva interfaz OSPFv2 A través del botón "New Entry" del menú "OSPFv2 Interfaces" se puede crear una nueva interfaz IP para OSPF. Nota Para poder establecer una interfaz como OSPF Interface se tiene que haber establecido ya previamente como subred IP.
Página 318 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Priority Introduzca aquí la prioridad del router. Sólo es relevante para la selección del Designated Router. Este parámetro se puede seleccionar distinto en routers de una misma subred IP. Transit Delay Introduzca aquí...
Página 319 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Sintaxis de Command Line Interface Tabla 4- 97 OSPFv2 Interfaces - CLI\ROUTER\OSPF\AREAS\IFACE> Comando Descripción Comentario info Indica las interfaces actuales. add <IP> <AreaID> [E|D] [priori- Agrega una nueva interfaz.
Página 320: Ospfv2 Virtual Links
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.10 OSPFv2 Virtual Links Panorámica Cada Area Border Router (cada router conectado en 2 o más áreas) ha de tener acceso a la Backbone Area, por razones de protocolo.
Página 321 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Authent. Type Método de autenticación del link virtual. Se puede elegir: ● none: sin autenticación ● simple: autenticación a través de contraseña ● MD5: autenticación por el método Keyed MD5 Events Cantidad de cambios del estado de la interfaz.
Página 322 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Hello Interval Introduzca aquí la separación (en segundos) entre dos paquetes Hello (intervalo de valores: 1 hasta 65.535). Router Dead Interval Introduzca aquí un intervalo (en segundos) después del cual el router vecino se marca como "fallado"...
Página 323 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Sintaxis de Command Line Interface Tabla 4- 98 OSPFv2 Virtual Links - CLI\ROUTER\OSPF\AREAS\VLINKS> Comando Descripción Comentario info Muestra los links virtuales actuales. add<RtrID> <AreaID> [<set- Agrega un nuevo link virtual.
Página 324: Ospfv2 Neighbors
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.11 OSPFv2 Neighbors Panorámica En este menú se pueden vigilar los vecinos OSPF. Esto incluye también los vecinos registrados dinámicamente en las respectivas redes y los vecinos virtuales configurados. Figura 4-145 Current OSPFv2 Neighbors Neighbor IP Address Dirección IP del vecino en esta red.
Página 325 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Priority Prioridad de router del vecino. Sólo tiene relevancia durante la selección del Designated Router en una red. Este dato no es relevante en el caso de vecinos virtuales. Hello Suppr.
Página 326: Ospfv2 State Database
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.12 OSPFv2 State Database Panorámica La Link State Database es la base de datos central para la administración de todas las conexiones (Links) dentro de un área. Consta de los llamados Link State Advertisements (LSAs).
Página 327: Vrrp
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Nota Encontrará más información sobre los LSAs en el capítulo "Configuración y diagnóstico vía SNMP" . 4.7.13 VRRP Introducción En los submenús del menú "VRRP" puede ajustar los parámetros VRRP. El VRRP incorpora redundancia en la red IPv4.
Página 328: Vrrp Virtual Routers
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.14 VRRP Virtual Routers Introducción En este menú se pueden vigilar los Router virtuales del sistema. Mediante el botón "New Entry" puede conectar routers virtuales nuevos. Como máximo pueden configurarse 32 routers virtuales.
Página 329 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) ● Disabled: este router ha sido desactivado por el administrador. Ya no ejerce una función de router de redundancia. ● Initialize: el Router virtual acaba de ser conectado. En breve, pasará al estado "Master" o "Backup".
Página 330 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) VLAN ID Aquí debe especificar la VLAN a la que debe reaccionar el Router virtual. Los valores válidos son todos los ID de VLANs que dispongan como mínimo de una subred IP configurada.
Página 331 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Sintaxis de Command Line Interface VRRP - CLI\VRRP\ROUTERS> Comando Descripción Comentario info Muestra los Routers virtuales actu- ales. add <VID> <VRID> Agrega un nuevo Router virtual. Sólo administrador.
Página 332: Vrrp Associated Ip Adresses
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.15 VRRP Associated IP Adresses Introducción En este tópico de menú puede ver las direcciones IP redundantes de los Router virtuales. Figura 4-149 VRRP Associated IP Addresses VLAN ID de la subred.
Página 333 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Crear o modificar las direcciones IP vigiladas A través del link indicado en las dos primeras columnas, puede modificar o borrar las direcciones IP que deben vigilarse. Figura 4-150 VRRP Associated IP Address Configuration VLAN ID Indica la VLAN en la que se encuentra el Router virtual.
Página 334: Vrrp Statistics
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.16 VRRP Statistics Introducción En este tópico de menú puede ver las estadísticas del protocolo VRRP y todos los Router virtuales configurados. El botón "Reset Counters" permite reiniciar todas las estadísticas a 0. Figura 4-151 VRRP Statistics VRID Errors Indica el número de paquetes VRRP recibidos que han contenido un VRID no válido.
Página 335 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) VRID En esta columna se indica el ID del Router virtual. El ID debe asignarse de forma unívoca para esa VLAN. Los valores válidos son 1...255. Up Time Esta columna indica el momento en que el Router virtual ha sido puesto en funcionamiento.
Página 336 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Prio 0 received Indica cuántos paquetes se han recibido con la prioridad 0. Los paquetes con la prioridad 0 se envían cuando se apaga un Router Master. Estos paquetes permiten pasar rápidamente al correspondiente BackupRouter.
Página 337: Configuración Y Diagnóstico A Través De Snmp
Configuración y diagnóstico a través de SNMP Configuración de un IE Switch a través de SNMP A través del SNMP (Simple Network Management Protocol) una estación de gestión de redes puede configurar y supervisar dispositivos aptos para SNMP como p. ej. un IE Switch. Para ello se instala en el dispositivo un agente de gestión (Management-Agent) con el que la estación gestora (Management-Station) intercambia datos por medio de así...
Página 338 Por eso necesita una versión modificada del archivo privado SMIv2 MIB del IE Switch. En el enlace siguiente puede descargar el SMIv1 MIB del IE Switch y un perfil de dispositivo confeccionado: Private MIBs (http://support.automation.siemens.com/WW/view/es/22015045) (ID de artículo: 22015045) Standard MIBs En cuanto a las MIBs se distingue entre MIBs estandarizadas (Standard MIB), definidas en así...
Página 339 Configuración y diagnóstico a través de SNMP ● RFC 2574: SNMP-USER-BASED-SM-MIB (SNMPv3 MIB: Conformance Group 1) ● RFC 2575: SNMP-VIEW-BASED-ACM-MIB (SNMPv3 MIB: Conformance Group 1) ● RFC 2787: VRRP-MIB (Virtual Router Redundancy Protocol; solo SCLANCE X414-3E) Private MIB Encontrará información sobre los Private MIB del IE Switch en el anexo B de este manual. Acceso al archivo Private MIB de un IE Switch Realice las siguientes operaciones para acceder al archivo Private MIB de un IE Switch.
Página 340 Configuración y diagnóstico a través de SNMP SCALANCE X-300 / X-400 Manual de configuración, 03/2015, C79000-G8978-C187-23...
Página 341: Funciones Profinet Io
Funciones PROFINET IO Configurar con PROFINET IO Uso de PROFINET IO Una posibilidad de realizar el diagnóstico, la parametrización y la generación de mensajes de alarma de los IE Switch conectados es el uso de PROFINET IO. Aquí se indica cómo se pueden aprovechar las posibilidades de PROFINET IO para un IE Switch conectado.
Página 342: Integración Del Ie Switch
Funciones PROFINET IO 6.1 Configurar con PROFINET IO Integración del IE Switch Para integrar los diferentes IE Switches como PN IO Device es necesario que los IE Switches existan en el catálogo de módulos en PROFINET IO. Procedimiento Si los dispositivos todavía no están incluidos en STEP 7, proceda de la siguiente manera: 1.
Página 343 Funciones PROFINET IO 6.1 Configurar con PROFINET IO 2. Pulse "Examinar" para navegar hasta el archivo xml suministrado (p. ej. GSDML-Vx.x- Siemens-002A-SCALANCE_X400-YYYYMMDD.xml - Y, M y D representan la fecha de edición del archivo). Figura 6-3 HW Config PROFINET IO - Agregar SCALANCE Switch 3.
Página 344 Funciones PROFINET IO 6.1 Configurar con PROFINET IO 4. Vea en el catálogo de HW el IE Switch que desee utilizar – aquí, a modo de ejemplo, SCALANCE X408-2 (PROFINET IO > Network Components > SCALANCE X-400 Switches > SCALANCE X408-2). Agregue el SCALANCE seleccionado al sistema PROFINET IO mediante "arrastrar y colocar".
Página 345 Funciones PROFINET IO 6.1 Configurar con PROFINET IO 7. Haga clic en las ranuras ("slots") de los puertos para ajustar los parámetros específicos del puerto. Figura 6-5 HW Config 8. Abra en HW Config el cuadro de diálogo "Propiedades de objeto del SCALANCE X408-2" (clic con el botón derecho del ratón en el icono ->...
Página 346 Funciones PROFINET IO 6.1 Configurar con PROFINET IO 9. Seleccione el comando de menú Estación > Guardar y compilar. 10. Interconecte los dispositivos entre sí y conecte la alimentación eléctrica de los dispositivos interconectados. Figura 6-6 HW Config PROFINET IO - Asignar nombre de dispositivo SCALANCE X-300 / X-400 Manual de configuración, 03/2015, C79000-G8978-C187-23...
Página 347 Funciones PROFINET IO 6.1 Configurar con PROFINET IO Para la transferencia del nombre al SCALANCE X408-2 se necesita una conexión en línea entre el PG y el PROFINET IO Device. 1. A través de Sistema de destino > Ethernet > Asignar nombre del dispositivo se transfiere el nombre del dispositivo al SCALANCE X408-2.
Página 348: Ajustes En Hw Config
Funciones PROFINET IO 6.2 Ajustes en HW Config Ajustes en HW Config Nota En el caso de los IE Switches X-400, la alimentación y los ajustes de alarmas de C-PLUG están subdivididos en dos máscaras "Alimentación" y "CPU". En los IE Switches X-300, estas funciones están reunidas en una máscara.
Página 349: Vigilancia De Cpu
Funciones PROFINET IO 6.2 Ajustes en HW Config Vigilancia de CPU Aquí se ajustan los parámetros del IE Switch que son relevantes para el módulo CPU. C-PLUG ● No vigilado El C-PLUG no se vigila. ● Vigilado Un defecto en el C-PLUG provoca una alarma. Figura 6-9 Propiedades - CPU con el IE Switch X-400 SCALANCE X-300 / X-400...
Página 350 Funciones PROFINET IO 6.2 Ajustes en HW Config Vigilancia de la alimentación y vigilancia de CPU en el IE Switch X-300 Los ajustes se realizan quí con las mismas posibilidades descritas en la parte anterior del capítulo. Figura 6-10 Propiedades - Alimentación y CPU en el IE Switch X-300 SCALANCE X-300 / X-400 Manual de configuración, 03/2015, C79000-G8978-C187-23...
Página 351 Funciones PROFINET IO 6.2 Ajustes en HW Config Ajustes específicos del puerto Aquí puede realizar ajustes para los diferentes puertos del IE Switch. En la máscara siguiente se muestra cómo hacerlo tomando como ejemplo un SCALANCE X408-2. Figura 6-11 Propiedades - RJ45 Gigabit Ethernet SCALANCE X-300 / X-400 Manual de configuración, 03/2015, C79000-G8978-C187-23...
Página 352 Funciones PROFINET IO 6.2 Ajustes en HW Config Figura 6-12 Propiedades - Opciones de puerto RJ45 Gigabit Ethernet Predeterminación a través de la configuración La velocidad de transmisión del puerto se puede ajustar a Autonegotiation o, por ejemplo, a un valor fijo de 100 Mbits dúplex. Nota Si se seleccionan una velocidad y duplexidad fijas hay que activar la marca de verificación en "Desactivar autonegotiation".
Página 353: Posibilidades De Acceso A Través De Profinet Io
Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO Posibilidades de acceso a través de PROFINET IO Nota La tabla de funciones de slot de X-300 es válida para todos los IE Switches X-300, a excepción de los dispositivos citados a continuación, para los que existen tablas propias: •...
Página 354: Funciones De Slot De Xr324-12M
Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO Funciones de Slot de X308-2M El IE Switch X308-2M tiene 3 slots. Los puertos montados fijos están asignados al slot 0. Las demás ranuras, con 2 puertos cada una, están asignadas a Slot 1 y Slot 2. Las funciones que no se pueden asignar inequívocamente a un puerto, están asignadas al Device Access Point (Slot 0).
Página 355 Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO Funciones de slot de X302-7EEC y X307-2EEC Los IE Switches X302-7EEC y X307-2EEC disponen de un subslot en el slot 0 por cada puerto. Las funciones que no pueden asignarse claramente a un puerto están asignadas al Device Access Point (Slot 0).
Página 356: La Generación De Alarmas
Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO Slot 3 (X408) Subslot 1 Módulo CPU Alarmas 0x201, 0x202, 0x203, 0x204 • Slot 4 (X414) C-PLUG • Registros 11,13 • Slot 5, 6 y 8 (X408) Subslot Switchport 5.1-8.4 (X408) Alarmas (IEC) •...
Página 357 Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO BlockType: 1: Constante BlockLength: 6: constante en GSD, designa la longitud sin Type+ Length BlockVersionHigh: 1: constante en GSD, designa la Major Version BlockVersionLow: 1: constante en GSD, designa la Minor Version Alarme_enable: Esta lista de bits establece lo que se debe vigilar.
Página 358: Registro 10 (Alimentación, Parametrización)
Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO BlockLength: 6: constante en GSD, designa la longitud sin Type+ Length BlockVersionHigh: 1: constante en GSD, designa la Major Version BlockVersionLow: 1: constante en GSD, designa la Minor Version Estado: Reserved C-PLUG_status...
Página 359 Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO BlockType 1: Constante BlockLength 6: constante en GSD, designa la longitud sin Type+ Length BlockVersionHigh 1: constante en GSD, designa la Major Version BlockVersionLow 1: constante en GSD, designa la Minor Version Alarme_enable: Reserved Red_power...
Página 360 Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO BlockVersionHigh 1: constante en GSD, designa la Major Version BlockVersionLow 1: constante en GSD, designa la Minor Version Alarm_Mode Reserved Enhanced_Alarm_Mode Show_C-PLUG_Error Bit 2-31 Bit 1 Bit 0 Sin función 0: no se vigila el C-PLUG 1: Un C-PLUG faltante o incorrecto genera una alarma.
Página 361 Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO Estado Reserved Fault_line_status Redundancia Power Line Bit 2-31 Bit 1 Bit 0 Información sobre el estado actual del con- Este bit informa sobre la alimentación tacto de señalización redundante 0: Fault line pasiva 0: no redundante...
Página 362 Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO Estado Reserved C-PLUG_status Bit 2-31 Bit 0-1 Información sobre el C-PLUG del componente de red 0: C-PLUG enchufado y en orden 1: C-PLUG no enchufado 2: C-PLUG enchufado pero no en orden (tipo incorrec- 3: C-PLUG enchufado pero no en orden (error de suma de control) SCALANCE X-300 / X-400...
Página 363: Registro 0X802A (Pdportdatareal)
Funciones PROFINET IO 6.4 Registro 0x802A (PDPortDataReal) Registro 0x802A (PDPortDataReal) Estructura typdef struct{ Word BlockType; Word BlockLength; Byte BlockVersionHigh; Byte BlockVersionLow; Word Padding; Word SlotNumber; Word SubslotNumber; Byte LengthOwnPortID; 8 Byte OwnPortID; Byte NumberOfPeers; Word Padding; Byte LengthPeerPortID; 8 Byte PeerPortID; Byte LengthPeerChassisID;...
Página 364 Funciones PROFINET IO 6.4 Registro 0x802A (PDPortDataReal) SlotNumber Designación del slot, consulte el capítulo "Posibilidades de acceso mediante PROFINET IO" SubslotNumber Designación del slot, consulte el capítulo "Posibilidades de acceso mediante PROFINET IO" LengthOwnPortID Longitud del campo OwnPortID en bytes. OwnPortID Designación del puerto utilizado.
Página 365 Funciones PROFINET IO 6.4 Registro 0x802A (PDPortDataReal) LineDelay.FormatIndicator = 1 Valor (hexadecimal) Significado 0x00000000 Reservado 0x00000001 – 0x7FFFFFFF Cable Delay en nanosegundos. PeerMACAddress Dirección MAC del dispositivo colindante. MAUType Valor (hexadecimal) Significado 0x0000 – 0x0004 Reservado 0x0005 10BASET 0x0006-0x0009 Reservado 0x000A 10BASETXHD 0x000B...
Página 366 Funciones PROFINET IO 6.4 Registro 0x802A (PDPortDataReal) DomainBoundary Establece qué direcciones Multicast se bloquearán. MulticastBoundary Con los diferentes bits de las variables DWord se especifica cuál de las 32 primeras direcciones Multicast RT_CLASS_2 (de 01-0E-CF-00-02-00 a 01-0E-CF-00-02-1F) se bloqueará. Valor Significado La dirección MAC Multicast 01-0E-CF-00-02-00 se bloquea.
Página 367 Funciones PROFINET IO 6.4 Registro 0x802A (PDPortDataReal) MediaType Valor (hexadecimal) Significado 0x00 Desconocido 0x01 Cable de cobre 0x02 Cable de fibra óptica 0x00 Comunicación inalámbrica 0x04 – 0xFFFFFFFF Reservado Nota Encontrará información complementaria sobre los registros IEC en IEC 61158. SCALANCE X-300 / X-400 Manual de configuración, 03/2015, C79000-G8978-C187-23...
Página 368: Configuración Mrp
Funciones PROFINET IO 6.5 Configuración MRP Configuración MRP Configuración en STEP 7 Para la configuración en STEP 7, seleccione el grupo de parámetros "Redundancia de medios" en la interfaz PROFINET. Ajuste los parámetros siguientes para la configuración MRP del dispositivo: ●...
Página 369 ● Se desea utilizar MRP en una topología de anillo que contiene también dispositivos no- Siemens o bien se desea recibir alarmas de diagnóstico en relación con el estado de MRP de un dispositivo (véase "Alarmas de diagnóstico"): – asigne la función de "Manager (Auto)" a un solo dispositivo del anillo.
Página 370 MRP. Nota Papel al restablecer la configuración de fábrica Los dispositivos de Siemens nuevos de fábrica y cuya configuración se ha restablecido a los ajustes de fábrica tienen ajustada la siguiente función MRP: • CPs: "Manager (Auto)"...
Página 371: Alarmas De Diagnóstico
Funciones PROFINET IO 6.5 Configuración MRP Alarmas de diagnóstico Active la opción "Alarmas de diagnóstico" si se deben emitir alarmas de diagnóstico relativas al estado de MRP en la CPU local. Se pueden formar las siguientes alarmas de diagnóstico: ● Error de cableado o puerto Para los errores siguientes en los puertos de anillo se generan alarmas de diagnóstico: –...
Página 372 Funciones PROFINET IO 6.5 Configuración MRP Particularidades del XR-324-12M Nota Modo PROFINET IO del SCALANCE XR-324-12M El modo PROFINET IO del SCALANCE XR-324-12M solo es posible si hay un módulo de medios conectado en el slot 1 del switch. La configuración de fábrica para "mrpdomain-1" prevé...
Página 373: C-Plug
C-PLUG Aplicaciones El C-PLUG es un medio intercambiable para salvaguardia de datos de configuración del Switch modular, y está incluido en el suministro. De este modo, los datos de configuración siguen estando disponibles aunque se cambie el equipo básico. Nota El C-PLUG sólo se debe desenchufar o enchufar cuando el equipo está...
Página 374: Diagnóstico
C-PLUG aceptación es, entre otras cosas, que los datos hayan sido escritos por un tipo de equipo compatible. Así, en caso de sustitución / recambio es posible cambiar rápida y fácilmente el equipo básico. El C-PLUG se extrae del componente averiado y se enchufa en el componente de recambio.
Página 375: Actualización Del Firmware
Actualización del firmware Actualización de firmware operativo 8.1.1 Actualización del firmware a través de HTTP/HTTPS Web Based Management o Command Line Interface Encontrará información sobre la actualización del firmware a través de HTTP/HTTPS en el capítulo "Tópico de menú System Save & Load". 8.1.2 Actualización de firmware vía TFTP Web Based Management o Command Line Interface...
Página 376: Actualización Del Firmware A Través Del Software De Arranque (Boot) En El Ie Switch
Actualización del firmware 8.2 Actualización del firmware a través del software de arranque (Boot) en el IE Switch X-400/XR-300 Actualización del firmware a través del software de arranque (Boot) en el IE Switch X-400/XR-300 Necesidad de una actualización a través del software de arranque Se hace necesaria una actualización del firmware a través del software de arranque si la actualización no puede ser realizada por el propio firmware.
Página 377: Actualización Del Firmware A Través De La Interfaz Serie
HyperTerminal muestra el siguiente mensaje: Figura 8-1 HyperTerminal 3. Inicie sesión en la Command Line Interface del Bootloaders con los siguientes datos: Login: siemens Contraseña: siemens 4. Introduzca el comando Idimage. A continuación, Hyperterminal emitirá el siguiente mensaje: XMODEM ..waiting for file ATTENTION: do not switch off till the COMPLETED or FAILED message appears ...
Página 378 Actualización del firmware 8.2 Actualización del firmware a través del software de arranque (Boot) en el IE Switch X-400/XR-300 5. Seleccione el menú Transmitir > Enviar archivo. HyperTerminal abre entonces el siguiente cuadro de diálogo: Figura 8-2 Cuadro de diálogo - Enviar archivo SCALANCE X-300 / X-400 Manual de configuración, 03/2015, C79000-G8978-C187-23...
Página 379 Actualización del firmware 8.2 Actualización del firmware a través del software de arranque (Boot) en el IE Switch X-400/XR-300 6. Indique el nombre del archivo que desea cargar y seleccione Xmodem como protocolo. Haga clic en el botón Enviar para iniciar el proceso de transmisión. A continuación aparece un cuadro de diálogo que muestra el progreso del proceso de carga: Figura 8-3 Envío de archivo Xmodem...
Página 380: Actualización Del Firmware A Través De Una Interfaz Ethernet Y Ftp
1. Abra una ventana de la consola e introduzca el comando ftp seguido de la dirección IP del IE Switch. Ejemplo: ftp 192.168.20.54 siemens 2. Introduzca tanto para el login como para la contraseña. 3. Introduzca el comando put seguido del nombre del archivo de firmware. Ejemplo: put V211005.lad...
Página 381: Anexo A
Anexo A Conexión de PC a la interfaz serie de un SCALANCE X400 HyperTerminal El programa HyperTerminal está disponible en los sistemas operativos Windows 95 / 98 / NT / 2000 / XP en el menú "Inicio > Todos los programas > Accesorios". Puede utilizar este programa para las siguientes tareas: ●...
Página 382 Anexo A A.1 Conexión de PC a la interfaz serie de un SCALANCE X400 Asignación de pins de X-400 (cable de módem nulo) Un cable de módem nulo tiene para la conexión al PC un conector hembra Sub D de 9 o de 24 contactos y en el otro extremo un conector hembra Sub D de 9 contactos.
Página 383: Conexión De Pc A La Interfaz Serie De Un Scalance Xr300
Anexo A A.2 Conexión de PC a la interfaz serie de un SCALANCE XR300 Conexión de PC a la interfaz serie de un SCALANCE XR300 HyperTerminal El programa HyperTerminal está disponible en los sistemas operativos Windows 95 / 98 / NT / 2000 / XP en el menú...
Página 384 Anexo A A.2 Conexión de PC a la interfaz serie de un SCALANCE XR300 Asignación de pins de XR-300 (cable de conexión del puerto de diagnóstico) Nota En el caso de equipos para rack (R), el suministro incluye el cable de conexión para el puerto de diagnóstico.
Página 385: Anexo B
Anexo B Variables MIB de un SCALANCE X300/X400 Variables importantes en el estándar MIB II A continuación se listan algunas variables SNMP del conjunto MIB II para supervisión del estado del equipo. MIB II describe el conjunto de variables SNMP que son soportadas, por regla general, por todos los equipos aptos para SNMP.
Página 386 Anexo B B.1 Variables MIB de un SCALANCE X300/X400 Variable Autorizaciones de Descripción acceso sysLocation lectura y escritura Aquí se puede introducir la ubicación del equipo. (Predetermina- do: cadena vacía). El valor posible es una cadena de 255 caracteres como máximo. sysService solo lectura Indica las funciones (Services) que pueden ser realizadas por los...
Página 387 Anexo B B.1 Variables MIB de un SCALANCE X300/X400 Variable Autorizaciones de Descripción acceso ifOper- Solo lectura. Estado operativo actual del puerto Ethernet. Son posibles los Status siguientes valores: up(1) • down(2) • testing(3) • unknown(4) • dormant(5) [esperando acción externa] •...
Página 388 Anexo B B.1 Variables MIB de un SCALANCE X300/X400 Tablas de puertos para SCALANCE X-300, X408-2 y X414-3E ● Ejemplo de tabla de puertos (válido para SCALANCE X 300 / X408-2 / X-414-3E): La variable "ifOperStatus.51380225" determina el estado operativo (up, down, etc.) del puerto 1 del IE Switch.
Página 389 Anexo B B.1 Variables MIB de un SCALANCE X300/X400 Índice Puer- Desig- nación del de interfaz puerto AG / AP X306- X307-3, X302- X308- X320- X320-3LD XR324- XR324- 1LD FE X307-3LD, 7 EEC, 1 FE X308-2, X307- X308-2LD, 2 EEC X308-2LH, X308- 2LH+,...
Página 390 Anexo B B.1 Variables MIB de un SCALANCE X300/X400 Tabla B- 4 Tabla de puertos para SCALANCE X408-2 y X414-3E Índice Puerto Designación del puerto de interfaz AG / AP X408-2 X414-3E sin Extender con Extender eléc- con Extender ópti- trico 34603009 / 51380225 Port 1...
Página 391: Variables Private Mib Importantes De Un Ie Switch
Anexo B B.1 Variables MIB de un SCALANCE X300/X400 Variables Private MIB importantes de un IE Switch Las variables Private MIB del IE Switch tienen el siguiente identificador de objeto (Object Identifier): iso(1).org(3).dod(6).internet(1).private(4).enterprises(1).ad(4196).adProductMibs(1).simaticN et(1).iScalanceX(5).iScalanceX300X400(4) Tabla B- 5 Variables Private MIB de un IE Switch Variable Autorizaciones Descripción...
Página 392 Anexo B B.1 Variables MIB de un SCALANCE X300/X400 Variable Autorizaciones Descripción de acceso snX300X400RmStateCha solo lectura Indica con qué frecuencia se ha activado el manager nges de redundancia. Tipo de datos: Counter snX300X400StandbyMod solo lectura El modo de la función Standby: La función de Standby está...
Página 393: Anexo C
Anexo C Tagging de frames Ampliación de los frames Ethernet en cuatro bytes Para las funciones CoS (Class of Service, priorización de frames) y VLAN (red virtual) basada en puertos se ha fijado en la norma IEEE 802.1 Q la ampliación de los frames Ethernet con el denominado VLAN-tag.
Página 394 Anexo C C.1 Tagging de frames Tag Control Information Field Los 2 bytes del Tag Control Information Field (TCI) contienen la siguiente información: CoS– Priorización En el frame con tag hay 3 bits para la prioridad, que también se denominan Class of Service (CoS).
Página 395: Anexo D
Anexo D Mensajes de error del SCALANCE X300 / X400 Nota Si la agregación de enlaces está activada, en lugar de un número de puerto también es posible indicar el número de la agregación (p. ej. AG1). Avisos cuando se produce un error y tras solucionarlo Tabla D- 1 Mensajes de error asignados a un estado de error (LED de error) Avisos cuando se produce un error...
Página 396 Anexo D D.1 Mensajes de error del SCALANCE X300 / X400 Avisos cuando se produce un error Avisos tras solucionar un error Observer: RM test frame timeout on both ring Observer: RM test frames received. ports. Observer stopped recovering because of too Observer restarted because of user command.
Página 397 Anexo D D.1 Mensajes de error del SCALANCE X300 / X400 Avisos cuando se produce un error Avisos tras solucionar un error Redundancy mode transition not completed !\nis: Redundancy mode transition to \"%s\" completed. \"%s\", should: \"%s\". Erroneous connected ring line on <número de Erroneous connected ring line removed on puerto>...
Página 398 Anexo D D.1 Mensajes de error del SCALANCE X300 / X400 Avisos informativos sobre la aparición de un evento Los avisos siguientes sirven para informar de eventos que no están directamente relacionados con un estado de error (LED de error): ●...
Página 399 Anexo D D.1 Mensajes de error del SCALANCE X300 / X400 ● C-PLUG removed at runtime. ● C-PLUG plugged in at runtime. ● RMON rising alarm occurred. ● RMON falling alarm occurred. ● Ring redundancy enabled. ● Ring redundancy disabled. ●...
Página 400 Anexo D D.1 Mensajes de error del SCALANCE X300 / X400 ● IN <número de la entrada digital> (<nombre de la entrada>) <high | low> ● VRRP: Virtual Router <número del router> on VLAN <ID de VLAN> transitioned to <Master | Backup | Disabled | Initialize | Invalid> state. ●...
Página 401: Anexo E
Anexo E Utilizar la misma configuración en varios IE Switches La lista siguiente indica los IE Switches en los que puede utilizarse la misma configuración. Los dispositivos se identifican utilizando la referencia. Dispositivo Configuraciones cargables 6GK5 307-3BL00-2AA3 6GK5 307-3BL00-2AA3 6GK5 307-3BL10-2AA3 6GK5 307-3BM00-2AA3 6GK5 307-3BM10-2AA3 6GK5 308-2FL00-2AA3...
Página 402 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK5 308-2FL00-2AA3 6GK5 307-3BL00-2AA3 6GK5 307-3BL10-2AA3 6GK5 307-3BM00-2AA3 6GK5 307-3BM10-2AA3 6GK5 308-2FL00-2AA3 6GK5 308-2FL10-2AA3 6GK5 308-2FM00-2AA3 6GK5 308-2FM10-2AA3 6GK5 308-2FN00-2AA3 6GK5 308-2FN10-2AA3 6GK5 308-2FP00-2AA3 6GK5 308-2FP10-2AA3 6GK5 310-0BA00-2AA3 6GK5 310-0BA10-2AA3 6GK5 310-0FA00-2AA3...
Página 403 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK5 308-2FP00-2AA3 6GK5 307-3BL00-2AA3 6GK5 307-3BL10-2AA3 6GK5 307-3BM00-2AA3 6GK5 307-3BM10-2AA3 6GK5 308-2FL00-2AA3 6GK5 308-2FL10-2AA3 6GK5 308-2FM00-2AA3 6GK5 308-2FM10-2AA3 6GK5 308-2FN00-2AA3 6GK5 308-2FN10-2AA3 6GK5 308-2FP00-2AA3 6GK5 308-2FP10-2AA3 6GK5 310-0BA00-2AA3 6GK5 310-0BA10-2AA3 6GK5 310-0FA00-2AA3...
Página 404 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK5 307-3BL10-2AA3 6GK5 307-3BL00-2AA3 6GK5 307-3BL10-2AA3 6GK5 307-3BM00-2AA3 6GK5 307-3BM10-2AA3 6GK5 308-2FL00-2AA3 6GK5 308-2FL10-2AA3 6GK5 308-2FM00-2AA3 6GK5 308-2FM10-2AA3 6GK5 308-2FN00-2AA3 6GK5 308-2FN10-2AA3 6GK5 308-2FP00-2AA3 6GK5 308-2FP10-2AA3 6GK5 310-0BA00-2AA3 6GK5 310-0BA10-2AA3 6GK5 310-0FA00-2AA3...
Página 405 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK5 308-2FM10-2AA3 6GK5 307-3BL00-2AA3 6GK5 307-3BL10-2AA3 6GK5 307-3BM00-2AA3 6GK5 307-3BM10-2AA3 6GK5 308-2FL00-2AA3 6GK5 308-2FL10-2AA3 6GK5 308-2FM00-2AA3 6GK5 308-2FM10-2AA3 6GK5 308-2FN00-2AA3 6GK5 308-2FN10-2AA3 6GK5 308-2FP00-2AA3 6GK5 308-2FP10-2AA3 6GK5 310-0BA00-2AA3 6GK5 310-0BA10-2AA3 6GK5 310-0FA00-2AA3...
Página 406 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK5 310-0BA10-2AA3 6GK5 307-3BL00-2AA3 6GK5 307-3BL10-2AA3 6GK5 307-3BM00-2AA3 6GK5 307-3BM10-2AA3 6GK5 308-2FL00-2AA3 6GK5 308-2FL10-2AA3 6GK5 308-2FM00-2AA3 6GK5 308-2FM10-2AA3 6GK5 308-2FN00-2AA3 6GK5 308-2FN10-2AA3 6GK5 308-2FP00-2AA3 6GK5 308-2FP10-2AA3 6GK5 310-0BA00-2AA3 6GK5 310-0BA10-2AA3 6GK5 310-0FA00-2AA3...
Página 407 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK5 324-0GG00-1AR2 6GK5 324-0GG00-1AR2 6GK5 324-0GG00-1HR2 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-1CR2 6GK5 324-0GG00-1ER2 6GK5 324-0GG00-2ER2 6GK5 324-0GG00-3ER2 6GK5 324-0GG00-4ER2 6GK5 324-0GG00-5ER2 6GK5 324-4GG00-1ER2 6GK5 324-4GG00-1JR2 6GK5 324-4GG00-2ER2 6GK5 324-4GG00-2JR2 6GK5 324-4GG00-3ER2...
Página 408 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-1AR2 6GK5 324-0GG00-1HR2 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-1CR2 6GK5 324-0GG00-1ER2 6GK5 324-0GG00-2ER2 6GK5 324-0GG00-3ER2 6GK5 324-0GG00-4ER2 6GK5 324-0GG00-5ER2 6GK5 324-4GG00-1ER2 6GK5 324-4GG00-1JR2 6GK5 324-4GG00-2ER2 6GK5 324-4GG00-2JR2 6GK5 324-4GG00-3ER2...
Página 409 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK5 324-0GG00-2ER2 6GK5 324-0GG00-1AR2 6GK5 324-0GG00-1HR2 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-1CR2 6GK5 324-0GG00-1ER2 6GK5 324-0GG00-2ER2 6GK5 324-0GG00-3ER2 6GK5 324-0GG00-4ER2 6GK5 324-0GG00-5ER2 6GK5 324-4GG00-1ER2 6GK5 324-4GG00-1JR2 6GK5 324-4GG00-2ER2 6GK5 324-4GG00-2JR2 6GK5 324-4GG00-3ER2...
Página 410 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK5 324-0GG00-5ER2 6GK5 324-0GG00-1AR2 6GK5 324-0GG00-1HR2 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-1CR2 6GK5 324-0GG00-1ER2 6GK5 324-0GG00-2ER2 6GK5 324-0GG00-3ER2 6GK5 324-0GG00-4ER2 6GK5 324-0GG00-5ER2 6GK5 324-4GG00-1ER2 6GK5 324-4GG00-1JR2 6GK5 324-4GG00-2ER2 6GK5 324-4GG00-2JR2 6GK5 324-4GG00-3ER2...
Página 411 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK5 324-4QG00-1HR2 6GK5 324-0GG00-1AR2 6GK5 324-0GG00-1HR2 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-1CR2 6GK5 324-0GG00-1ER2 6GK5 324-0GG00-2ER2 6GK5 324-0GG00-3ER2 6GK5 324-0GG00-4ER2 6GK5 324-0GG00-5ER2 6GK5 324-4QG00-1AR2 6GK5 324-4QG00-1HR2 6GK5 324-4QG00-3AR2 6GK5 324-4QG00-3HR2 6GK5 324-4QG00-1CR2...
Página 412 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK5 324-4QG00-3HR2 6GK5 324-0GG00-1AR2 6GK5 324-0GG00-1HR2 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-1CR2 6GK5 324-0GG00-1ER2 6GK5 324-0GG00-2ER2 6GK5 324-0GG00-3ER2 6GK5 324-0GG00-4ER2 6GK5 324-0GG00-5ER2 6GK5 324-4QG00-1AR2 6GK5 324-4QG00-1HR2 6GK5 324-4QG00-3AR2 6GK5 324-4QG00-3HR2 6GK5 324-4QG00-1CR2...
Página 413 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK5 324-4GG00-1ER2 6GK5 324-0GG00-1AR2 6GK5 324-0GG00-1HR2 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-1CR2 6GK5 324-0GG00-1ER2 6GK5 324-0GG00-2ER2 6GK5 324-0GG00-3ER2 6GK5 324-0GG00-4ER2 6GK5 324-0GG00-5ER2 6GK5 324-4GG00-1ER2 6GK5 324-4GG00-1JR2 6GK5 324-4GG00-2ER2 6GK5 324-4GG00-2JR2 6GK5 324-4GG00-3ER2...
Página 414 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK5 324-4GG00-2JR2 6GK5 324-0GG00-1AR2 6GK5 324-0GG00-1HR2 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-1CR2 6GK5 324-0GG00-1ER2 6GK5 324-0GG00-2ER2 6GK5 324-0GG00-3ER2 6GK5 324-0GG00-4ER2 6GK5 324-0GG00-5ER2 6GK5 324-4GG00-1ER2 6GK5 324-4GG00-1JR2 6GK5 324-4GG00-2ER2 6GK5 324-4GG00-2JR2 6GK5 324-4GG00-3ER2...
Página 415 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK5 324-4GG00-4ER2 6GK5 324-0GG00-1AR2 6GK5 324-0GG00-1HR2 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-3HR2 6GK5 324-0GG00-1CR2 6GK5 324-0GG00-1ER2 6GK5 324-0GG00-2ER2 6GK5 324-0GG00-3ER2 6GK5 324-0GG00-4ER2 6GK5 324-0GG00-5ER2 6GK5 324-4GG00-1ER2 6GK5 324-4GG00-1JR2 6GK5 324-4GG00-2ER2 6GK5 324-4GG00-2JR2 6GK5 324-4GG00-3ER2...
Página 416 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK5 302-7GD00-1GA3 6GK5 302-7GD00-1EA3 6GK5 302-7GD00-2EA3 6GK5 302-7GD00-1GA3 6GK5 302-7GD00-2GA3 6GK5 302-7GD00-3EA3 6GK5 302-7GD00-4EA3 6GK5 302-7GD00-3GA3 6GK5 302-7GD00-4GA3 6GK5 302-7GD00-2GA3 6GK5 302-7GD00-1EA3 6GK5 302-7GD00-2EA3 6GK5 302-7GD00-1GA3 6GK5 302-7GD00-2GA3 6GK5 302-7GD00-3EA3 6GK5 302-7GD00-4EA3...
Página 417 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK5 307-2FD00-1EA3 6GK5 307-2FD00-1EA3 6GK5 307-2FD00-2EA3 6GK5 307-2FD00-1GA3 6GK5 307-2FD00-2GA3 6GK5 307-2FD00-3EA3 6GK5 307-2FD00-4EA3 6GK5 307-2FD00-3GA3 6GK5 307-2FD00-4GA3 6GK5 307-2FD00-2EA3 6GK5 307-2FD00-1EA3 6GK5 307-2FD00-2EA3 6GK5 307-2FD00-1GA3 6GK5 307-2FD00-2GA3 6GK5 307-2FD00-3EA3 6GK5 307-2FD00-4EA3...
Página 418 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK5 307-2FD00-3GA3 6GK5 307-2FD00-1EA3 6GK5 307-2FD00-2EA3 6GK5 307-2FD00-1GA3 6GK5 307-2FD00-2GA3 6GK5 307-2FD00-3EA3 6GK5 307-2FD00-4EA3 6GK5 307-2FD00-3GA3 6GK5 307-2FD00-4GA3 6GK5 307-2FD00-4GA3 6GK5 307-2FD00-1EA3 6GK5 307-2FD00-2EA3 6GK5 307-2FD00-1GA3 6GK5 307-2FD00-2GA3 6GK5 307-2FD00-3EA3 6GK5 307-2FD00-4EA3...
Página 419: Índice Alfabético
Índice alfabético Access Control, 16 DCP, 98 Actualización del firmware, 375, 375 DCP Read Only, 98 Aging, 144 Default Gateway, 49, 49, 99 Aging Time, 145, 184 DHCP, 17, 29, 33, 98 Algoritmo SHA, 107 DHCP Option 82, 18 Asignación de pins (patillas) Diagnóstico del puerto Cable de conexión de puerto de diagnóstico, 384 Diagnóstico FMP, 267...
Página 420 Índice alfabético Glosario, 3 MAC Authentication, 167 Glosario de SIMATIC NET, 3 Máscara de señalización, 88 GMRP, 146, 183 Máscara de subred, 28, 94, 95 Guest VLAN, 167 MD5, 306 GVRP, 146, 204, 211 Métodos de redundancia de medios, 25, 25 MIB, 337 Private MIB, 339 Standard MIB, 338...
Página 421 Índice alfabético In-Band-Port, 29 SNTP (Simple Network Time Protocol), 129 Out-Band-Port, 29 Spanning Tree, 15, 147 Puerto Gigabit Ethernet, 13 Multiple Spanning Tree, 15, 219, 228 Rapid Spanning Tree, 15, 209 Standby Observer, 85 STEP 7, 29 Store and Forward, 14 Rapid Spanning Tree, 147 STP, 147 Redundancia...

Este manual también es adecuado para:

Simatic net scalance x-400

Siemens SIMATIC NET SCALANCE X-300 Manual De Configuración

Enlaces rápidos

Manuales relacionados para Siemens SIMATIC NET SCALANCE X-300

Resumen de contenidos para Siemens SIMATIC NET SCALANCE X-300
