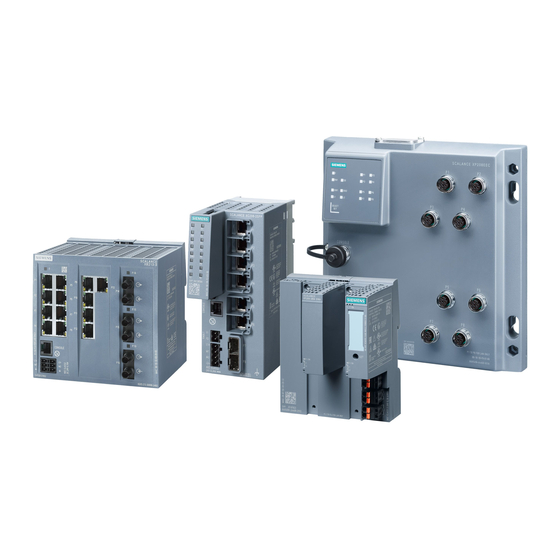

SCALANCE X-200
SIMATIC NET
Industrial Ethernet Switches
SCALANCE X-200
Manual de configuración
05/2013
C79000-G8978-C285-03
___________________
Prólogo
___________________
Topologías de red y
redundancia del medio
Comunicación IRT con
___________________
X-200
Asignación de una dirección
___________________
IP
___________________
Configuración con WBM y
CLI
___________________
Menús del WBM
___________________
Configuración por SNMP
___________________
Conexión a PROFINET IO
___________________
Cargar firmware
___________________
MIB para X-200
___________________
Puertos de anillo estándar
1
2
3
4
5
6
7
8
A
B

Publicidad

Tabla de contenido
loading

Manuales relacionados para Siemens SIMATIC NET SCALANCE X-200

Resumen de contenidos para Siemens SIMATIC NET SCALANCE X-200

  • Página 1 ___________________ SCALANCE X-200 Prólogo ___________________ Topologías de red y redundancia del medio Comunicación IRT con ___________________ X-200 SIMATIC NET Asignación de una dirección ___________________ Industrial Ethernet Switches ___________________ Configuración con WBM y SCALANCE X-200 ___________________ Menús del WBM Manual de configuración ___________________ Configuración por SNMP ___________________...
  • Página 2 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...
  • Página 3 En el manual de configuración también se encuentra la página de soporte para estos productos bajo la ID de artículo: 60243748 (http://support.automation.siemens.com/WW/view/es/60243748). ● Instrucciones de servicio BA SCALANCE X-200 Descripción del hardware para todos los grupos de productos e información de mayor alcance.

  • Página 4: Documentación Complementaria

    SCALANCE X-200 en una red Industrial Ethernet. Dicho manual se encuentra en la página de soporte para estos productos bajo la ID de artículo: 27069465 (http://support.automation.siemens.com/WW/view/es/27069465) Ayudas para la búsqueda Para una mejor orientación, en el anexo encontrará, además de un índice del contenido, un índice alfabético.
  • Página 5 Usted desea actualizar el firmware. Cargar firmware (Página 165) Cómo encontrar la documentación Siemens ● Los números de pedido para los productos Siemens relevantes aquí se encuentran en los catálogos siguientes: – SIMATIC NET Comunicación industrial/identificación industrial, catálogo IK PI –...
  • Página 6 Prólogo Indicaciones de seguridad Nota Siemens ofrece para su portfolio de productos de automatización y accionamientos mecanismos de seguridad con objetivo de hacer más seguro el funcionamiento de la instalación o máquina. Nuestros productos también se desarrollan continuamente en el aspecto de la seguridad industrial.
  • Página 7 Índice Prólogo ..............................3 Topologías de red y redundancia del medio ..................11 Topologías de red ........................11 Posibilidades de la redundancia de medios ................15 Redundancia de medios en topologías de anillo ................. 16 MRP ............................. 18 MRPD ............................20 HSR ..............................
  • Página 8 Índice 5.2.5 Modo de proceder para el acoplamiento redundante de anillos ..........77 El menú Agent ..........................78 5.3.1 Agent ............................78 5.3.2 Ping ............................. 81 5.3.3 SNMP Config ..........................82 5.3.4 SNMP Trap Config ........................84 5.3.5 SNMP Groups ..........................86 5.3.6 SNMP Groups New Entry ......................
  • Página 9 Índice MIB para X-200 ........................... 167 Variables MIB importantes ......................167 Variables Private MIB importantes..................... 169 Puertos de anillo estándar ........................171 Índice alfabético ..........................173 SCALANCE X-200 Manual de configuración, 05/2013, C79000-G8978-C285-03...
  • Página 10 Índice SCALANCE X-200 Manual de configuración, 05/2013, C79000-G8978-C285-03...

  • Página 11: Topologías De Red Y Redundancia Del Medio

    Topologías de red y redundancia del medio Topologías de red La tecnología Switching o de conmutación permite crear redes extensas con varias estaciones y simplifica la ampliación de la red. ¿Qué topologías de red son factibles? Con los IE-Switches X-200 se pueden implementar topologías en línea, anillo o estrella. Nota Las longitudes de cable máximas admisibles para los distintos equipos se deben respetar en todo momento.

  • Página 12: Topología En Estrella

    Topologías de red y redundancia del medio 1.1 Topologías de red Topología en estrella Figura 1-2 Topología en estrella eléctrica. Ejemplo con X208 Figura 1-3 Topología en estrella con X310 y X208 SCALANCE X-200 Manual de configuración, 05/2013, C79000-G8978-C285-03...

  • Página 13: Topología En Anillo

    Topologías de red y redundancia del medio 1.1 Topologías de red Topología en anillo Figura 1-4 Anillo óptico, ejemplo con X-200 o X-400 como gestor de redundancia Figura 1-5 Anillo eléctrico, ejemplo con X208 o X-400 como gestor de redundancia SCALANCE X-200 Manual de configuración, 05/2013, C79000-G8978-C285-03...
  • Página 14 Topologías de red y redundancia del medio 1.1 Topologías de red Figura 1-6 Secciones de anillo eléctricas y ópticas, ejemplo con X206-1, X208 o X204-2 como gestor de redundancia Figura 1-7 Anillo óptico, ejemplo con X202-2IRT SCALANCE X-200 Manual de configuración, 05/2013, C79000-G8978-C285-03...
  • Página 15 Topologías de red y redundancia del medio 1.2 Posibilidades de la redundancia de medios Para aumentar la disponibilidad, las topologías en línea óptica u eléctrica formadas por IE- Switches X-200 se pueden cerrar en un anillo con un gestor de redundancia. Como gestor de redundancia se pueden configurar los siguientes IE-Switches: ●...
  • Página 16 Topologías de red y redundancia del medio 1.3 Redundancia de medios en topologías de anillo Redundancia de medios en topologías de anillo Estructura de una topología de anillo Los elementos que participan en topologías de anillo pueden ser switches externos y/o los switches integrados de módulos de comunicación.
  • Página 17 Topologías de red y redundancia del medio 1.3 Redundancia de medios en topologías de anillo Función de la redundancia de medios en una topología de anillo Con el uso de la redundancia de medios, las vías de comunicación de datos entre los distintos dispositivos se reconfiguran cuando el anillo se interrumpe en un punto.

  • Página 18: Requisitos

    Son, por ejemplo, algunos de los switches Industrial Ethernet SCALANCE X, algunos de los procesadores de comunicaciones (CPs) para SIMATIC S7 y PGs/PCs o dispositivos ajenos a Siemens que soportan esta función. ● Todos los dispositivos deben estar comunicados entre sí a través de sus puertos de anillo.
  • Página 19 Topologías de red y redundancia del medio 1.4 MRP Topología La ilustración siguiente muestra una topología posible para dispositivos participantes en un anillo con MRP. Figura 1-9 Ejemplo de una topología de anillo con el método de redundancia de medios MRP Para la topología de anillo con redundancia de medios según el método MRP rigen las siguientes reglas: ●...

  • Página 20: Configuración

    Topologías de red y redundancia del medio 1.5 MRPD MRPD El método de redundancia MRPD (Media Redundancy for Planned Duplication) El método MRPD está especificado en la norma IEC 61158 parte 5 y 6 tipo 10 "PROFINET" Permite la redundancia para PROFINET IRT. Con MRPD se duplican los telegramas IRT cíclicos y se envían al receptor a través de distintas rutas.
