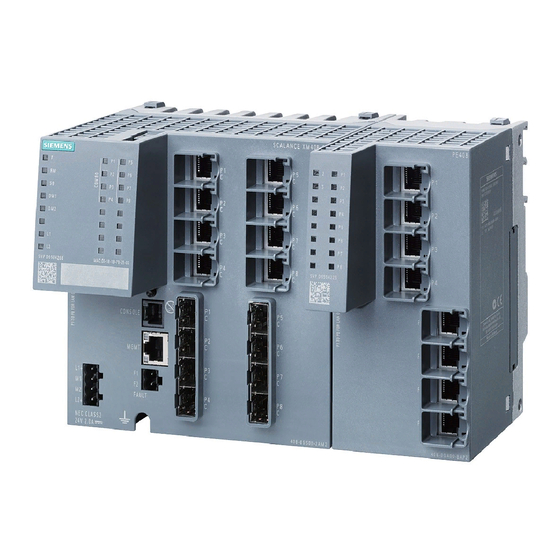

Página 1 ___________________ SCALANCE X-300 / X- Prólogo ___________________ Introducción ___________________ Gestión de redes industriales SIMATIC NET ___________________ Asignación de una dirección Industrial Ethernet Switches ___________ Configuración a través de SCALANCE X-300 / X-400 Web Based Management y Command Line Interface ___________________ Configuración y diagnóstico a través de SNMP Manual de configuración...
Página 2 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...
Página 3: Prólogo
Prólogo Finalidad de este manual Este manual le ayudará a configurar los Industrial Ethernet Switches SCALANCE X-300 y X- 400. Muestra las posibilidades técnicas ofrecidas por un SCALANCE X-300/X-400 y describe la ejecución de la configuración con el Web Based Management y la Command Line Interface.
Página 4 Prólogo Indicaciones de seguridad Nota Siemens ofrece para su portfolio de productos de automatización y accionamientos mecanismos de seguridad con objetivo de hacer más seguro el funcionamiento de la instalación o máquina. Nuestros productos también se desarrollan continuamente en el aspecto de la seguridad industrial.
Página 5: Tabla De Contenido
Índice Prólogo ..............................3 Introducción ............................... 9 Documentación técnica para SCALANCE X-300/X-400 ...............9 Gestión de redes industriales ........................11 Posibilidades de configuración de un SCALANCE X-300/X-400 ..........11 Funciones y propiedades de un SCALANCE X-300/X-400............12 Asignación de una dirección IP........................ 19 Estructura de una dirección IP.....................20 Primera asignación de una dirección IP ..................21 Asignación de una dirección IP a través de la interfaz serie del SCALANCE X-400 ....23...
Página 6 Índice 4.3.3 X-300/X-400 Fault Mask ......................77 4.3.4 X-300/X-400 Counters ........................ 80 El menú Agent..........................82 4.4.1 Agent Configuration ........................82 4.4.2 Ping ............................. 90 4.4.3 Agent SNMP Configuration ......................91 4.4.4 SNMPv1 Trap Configuration ....................... 93 4.4.5 SNMPv3 Group Configuration ....................95 4.4.6 SNMPv3 Users Configuration .....................
Página 7 Índice 4.5.13.1 Spanning Tree Configuration .....................191 4.5.13.2 Spanning Tree Port Parameters ....................195 4.5.13.3 Spanning Tree Port Configuration .....................197 4.5.14 MSTP (SCALANCE X-300/X408) ....................200 4.5.14.1 Multiple Spanning Tree Configuration ..................200 4.5.14.2 CIST Port Parameters........................205 4.5.14.3 MSTP Instances Configuration ....................209 4.5.14.4 Multiple Spanning Tree Port Configuration................211 4.5.15 QoS ............................213 4.5.15.1 QoS Configuration ........................213...
Página 8 Índice Posibilidades de acceso a través de PROFINET IO ..............321 Registro 0x802A (PDPortDataReal) ..................331 Configuración MRP ........................336 C-PLUG ..............................341 Actualización del firmware ........................345 Actualización de firmware operativo ..................345 8.1.1 Actualización del firmware a través de HTTP/HTTPS .............. 345 8.1.2 Actualización de firmware vía TFTP ..................
Página 9: Introducción
Introducción Documentación técnica para SCALANCE X-300/X-400 Contenido del manual de configuración El presente manual describe la configuración de los IE Switches. Tiene que configurar IE Switches en aquellos casos en que desee utilizar funciones como p. ej. SNMP, Rapid Spanning Tree, VLAN, Routing (SCALANCE X414-3E) o e-mail. Además se tratan las cuestiones relativas a las actualizaciones del firmware y al C-PLUG.
Página 10 Introducción 1.1 Documentación técnica para SCALANCE X-300/X-400 Síntesis de la documentación técnica de IE Switches X-300 y X-400 La documentación técnica de la línea de productos X-300 se encuentra, dividida según hardware y software, en los siguientes documentos: ● PH - Manual de configuración (PDF) El software se describe en el manual de configuración (PH) para ambas líneas de productos X-300 y X-400.
Página 11: Gestión De Redes Industriales
Gestión de redes industriales Posibilidades de configuración de un SCALANCE X-300/X-400 Interfaz Ethernet Los IE Switches se pueden configurar a través de los Switch-Ports (In-Band-Ports) si previamente se ha asignado una dirección IP (véase el capítulo "Asignación de una dirección IP"). Por medio de la interfaz Ethernet se pueden utilizar los siguientes protocolos y servicios: ●...
Página 12: Funciones Y Propiedades De Un Scalance X-300/X-400
Gestión de redes industriales 2.2 Funciones y propiedades de un SCALANCE X-300/X-400 Funciones y propiedades de un SCALANCE X-300/X-400 Integración de subredes disponibles con 10 Mbits/s y 100 Mbits/s Un IE Switch reconoce automáticamente en sus puertos Twisted Pair ● las parejas de cables de emisión y recepción (Auto-Crossover) ●...
Página 13 Gestión de redes industriales 2.2 Funciones y propiedades de un SCALANCE X-300/X-400 Redundancia rápida en el anillo A partir de la versión de firmware V3.0.0, los IE Switches son compatibles con los siguientes procedimientos de redundancia: ● MRP en el anillo con un tiempo de reconfiguración de 200 ms como máximo ●...
Página 14: Spanning Tree
Gestión de redes industriales 2.2 Funciones y propiedades de un SCALANCE X-300/X-400 Store and forward Un IE Switch calcula la suma CRC de paquetes de datos entrantes y transmite solo datos con una suma de control válida (método Store and Forward). Paquetes defectuosos no son transmitidos por el Switch.
Página 15: Access Control
Gestión de redes industriales 2.2 Funciones y propiedades de un SCALANCE X-300/X-400 Multiple Spanning Tree El Multiple Spanning Tree Protocol (MSTP) es una evolución del Rapid Spanning Tree Protocol. MSTP ofrece la posibilidad de utilizar instancias RSTP separadas dentro de diferentes VLANs o grupos de VLAN, entre otros.
Página 16: Sincronización Horaria
Gestión de redes industriales 2.2 Funciones y propiedades de un SCALANCE X-300/X-400 Mirroring Mirroring permite reproducir el tráfico de datos de un puerto en otro puerto. En este, así llamado, Monitor Port se puede analizar entonces el tráfico de datos sin acciones retroactivas.
Página 17 Gestión de redes industriales 2.2 Funciones y propiedades de un SCALANCE X-300/X-400 PROFINET IO A partir de la versión de firmware 2.0 se da soporte al funcionamiento del Switch como PROFINET IO Device. TELNET El Command Line Interface de los IE Switches se puede operar con TELNET a través de LAN o de Internet.
Página 18 Gestión de redes industriales 2.2 Funciones y propiedades de un SCALANCE X-300/X-400 IGMP Snooping und IGMP Querier Los IE Switches soportan, además de IGMP Snooping, también la función IGMP Querier. Si está activado IGMP Snooping, los telegramas IGMP se analizan y con esta información se actualiza la tabla de filtros Multicast.
Página 19: Asignación De Una Dirección Ip
Asignación de una dirección IP Introducción Los IE Switches ofrecen numerosas funciones para ajuste y diagnóstico. Para el acceso a estas funciones a través de la red se utiliza el protocolo Internet. El protocolo Internet posee un mecanismo de direccionamiento propio con así llamadas direcciones IP.
Página 20: Estructura De Una Dirección Ip
Asignación de una dirección IP 3.1 Estructura de una dirección IP Estructura de una dirección IP Clases de direcciones según RFC 1518 y RFC 1519 Campo de direcciones IP Cantidad máx. de redes Cantidad máx. de Clase CIDR hosts/red 1.x.x.x a 126.x.x.x 16777214 128.0.x.x a 191.255.x.x 16383...
Página 21: Primera Asignación De Una Dirección Ip
Asignación de una dirección IP 3.2 Primera asignación de una dirección IP Primera asignación de una dirección IP Posibilidades de configuración La primera entrega de una dirección IP para un IE Switch no puede realizarse con el Web Based Management o el Command Line Interface a través de TELNET o SSH, porque estas herramientas de configuración ya presuponen una dirección IP.
Página 22 Asignación de una dirección IP 3.2 Primera asignación de una dirección IP Nota Si está conectada la funcionalidad Routing, no se puede ajustar ninguna dirección a través de DHCP/BOOTP. SCALANCE X-300 / X-400 Manual de configuración, 04/2013, C79000-G8978-C187-19...
Página 23: Asignación De Una Dirección Ip A Través De La Interfaz Serie Del Scalance X-400
Asignación de una dirección IP 3.3 Asignación de una dirección IP a través de la interfaz serie del SCALANCE X-400 Asignación de una dirección IP a través de la interfaz serie del SCALANCE X-400 Conexión a través de cable de módem nulo y login Realice las operaciones siguientes para definir la dirección IP de un IE Switch X-400 a través de la interfaz serie: 1.
Página 24: Asignación De Direcciones Con El Bootp-Client
Asignación de una dirección IP 3.4 Asignación de direcciones con el BOOTP-Client Asignación de direcciones con el BOOTP-Client Proceso de asignación de la dirección BOOTP (Bootstrap Protocol) es un protocolo para la asignación automática de direcciones IP. Condición necesaria para esta forma de asignación de direcciones es que exista un servidor BOOTP en la red.
Página 25: Asignación De Direcciones Con El Dhcp-Client
Asignación de una dirección IP 3.5 Asignación de direcciones con el DHCP-Client Asignación de direcciones con el DHCP-Client Propiedades de DHCP DHCP (Dynamic Host Configuration Protocol) es una extensión de BOOTP, pero existen las siguientes diferencias importantes respecto a BOOTP: ●...
Página 26: Asignación De Direcciones Con La Primary Setup Tool
Encontrará más información relativa al uso en el manual de configuración de Primary Setup Tool. Encontrará la PST en Siemens Industry Automation and Drives Service & Support vía Internet con la ID de artículo 19440762 y en el enlace siguiente: Primary Setup Tool (PST) (http://support.automation.siemens.com/WW/view/es/19440762)
Página 27: Configuración A Través De Web Based Management Y Command Line Interface
Configuración a través de Web Based Management y Command Line Interface Introducción Para poder aprovechar óptimamente las posibilidades técnicas que le brindan los IE Switches, puede adaptar la configuración del equipo a las condiciones de uso concretas. Un IE Switch se puede configurar de dos maneras: ●...
Página 28: Informaciones Generales Sobre Web Based Management Y Command Line Interface
Configuración a través de Web Based Management y Command Line Interface 4.1 Informaciones generales sobre Web Based Management y Command Line Interface Informaciones generales sobre Web Based Management y Command Line Interface 4.1.1 Introducción Nota Las máscaras descritas en este capítulo son válidas tanto para el SCALANCE X-300 como para el SCALANCE X-400.
Página 29 Configuración a través de Web Based Management y Command Line Interface 4.1 Informaciones generales sobre Web Based Management y Command Line Interface Inicio del Web Based Management y conexión Nota Por razones de seguridad, cambie sin falta las contraseñas existentes en el estado de suministro: •...
Página 30: La Simulación De Diodos Luminosos Del Web Based Management (Wbm)
Configuración a través de Web Based Management y Command Line Interface 4.1 Informaciones generales sobre Web Based Management y Command Line Interface 4.1.2 La simulación de diodos luminosos del Web Based Management (WBM) Representación del estado operativo Cada componente de los IE Switches cuenta con varios diodos luminosos que informan sobre el estado operativo del equipo.
Página 31 Configuración a través de Web Based Management y Command Line Interface 4.1 Informaciones generales sobre Web Based Management y Command Line Interface Figura 4-3 Simulación de diodos luminosos del SCALANCE X408-2 Figura 4-4 Simnulación de diodos luminosos SCALANCE X308-2 SCALANCE X-300 / X-400 Manual de configuración, 04/2013, C79000-G8978-C187-19...
Página 32: Manejo Del Web Based Management
Entonces estará conectado con el Switch a través de una conexión TELNET. ● Support Haciendo clic en este enlace accederá a una página de ayuda de SIEMENS AG. Sin embargo, sólo podrá acceder al servicio de ayuda si su PC está conectado a Internet.
Página 33: Command Line Interface (Cli)
Configuración a través de Web Based Management y Command Line Interface 4.1 Informaciones generales sobre Web Based Management y Command Line Interface 4.1.4 Command Line Interface (CLI) Inicio de la CLI en una consola Windows Realice las operaciones siguientes para activar la Command Line Interface en una consola Windows: 1.
Página 34 Configuración a través de Web Based Management y Command Line Interface 4.1 Informaciones generales sobre Web Based Management y Command Line Interface Símbolos para la representación de los comandos CLI Por regla general, los comandos CLI tienen uno o varios parámetros que se representan de la forma siguiente en la descripción sintáctica: Sintaxis del Uso de...
Página 35 Configuración a través de Web Based Management y Command Line Interface 4.1 Informaciones generales sobre Web Based Management y Command Line Interface Comandos independientes del menú Los comandos de la tabla siguiente se pueden activar desde cualquier menú o submenú. Tabla 4- 1 Command Line Interface - CLI\ …...
Página 36: El Menú System
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System El menú System 4.2.1 System Configuration Informaciones generales sobre el equipo System La máscara de pantalla aparece si se hace clic en el icono de carpeta Figura 4-5 System Configuration Current SystemTime (sólo lectura)
Página 37 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System System Name Introduzca en este campo una descripción del equipo. Sintaxis de Command Line Interface Tabla 4- 2 System Configuration - CLI\SYSTEM> Comando Descripción Comentario syscon [string] Ajuste/visualización de las variables MIB Sólo administrador.
Página 38: System Identification & Maintenance (I&M)
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System 4.2.2 System Identification & Maintenance (I&M) System Identification & Maintenance La siguiente máscara contiene información sobre datos de fabricación y mantenimiento específicos del equipo, como son la referencia de pedido, el número de serie, números de versiones, etc.
Página 39: System Restart & Defaults
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Sintaxis de Command Line Interface Tabla 4- 3 System Identification & Maintenance - CLI\SYSTEM\IM> Comando Descripción Comentario info Muestra informaciones sobre el tópico de menú "Identification & Maintenance".
Página 40 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Nota Tenga en cuenta los puntos siguientes para el rearranque de un IE Switch: • Sólo puede realizar un rearranque del IE Switch si tiene derechos de administrador. •...
Página 41 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Restore Memory Defaults and Restart Haga clic en este botón para reponer los ajustes de configuración realizados en fábrica, a excepción de los parámetros siguientes: ●...
Página 42: System Save & Load Vía Http
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Tabla 4- 5 System Restart & Defaults - CLI\SYSTEM> Comando Descripción Comentario defaults Restaura los ajustes de fábrica. Se Sólo administrador reponen también los preajustes Este comando produce los mismos protegidos.
Página 43 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Figura 4-8 System Save & Load vía HTTP Configuration File Nombre y ruta de directorio del archivo de configuración que debe cargarse en el IE Switch. Firmware File Nombre y ruta de directorio del archivo, desde el que debe cargarse el nuevo firmware.
Página 44 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Así carga los datos a través de HTTP / HTTPS 1. Introduzca en el campo de texto correspondiente un nombre y ruta del directorio para el archivo, desde el que quiere tomar los datos.
Página 45: System Save & Load Vía Tftp
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System 4.2.5 System Save & Load vía TFTP Intercambio de datos con un servidor TFTP El WBM brinda la posibilidad de guardar informaciones relativas a la configuración en un archivo externo, o bien la de cargar tales datos desde un archivo externo en el IE Switch.
Página 46 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Firmware File Nombre y, en su caso, ruta de directorio del archivo (32 caracteres como máximo), desde el que debe cargarse el nuevo firmware o en el que debe guardarse el firmware actual. SSL Private Key File Nombre y ruta de directorio del archivo, desde el que debe cargarse la clave SSL privada en el dispositivo.
Página 47 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Reutilización de datos de configuración El almacenamiento y la introducción por lectura de datos de configuración reduce el trabajo cuando varios IE Switches deben adoptar la misma configuración y si las direcciones IP se asignan a través de DHCP.
Página 48: System Version Numbers
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Comando Descripción Comentario keyload Carga la clave SSL privada desde un Solo administrador. archivo. certload Carga un certificado SSL desde un archivo. Solo administrador. 4.2.6 System Version Numbers Versiones de hardware y software Esta página muestra con qué...
Página 49: System Passwords & Login Mode
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Tabla 4- 8 System Version Numbers - CLI\SYSTEM> Comando Descripción Comentario version Muestra la versión del firmware, hardware y boot software del IE Switch y facilita información más detallada sobre el equipo base y, dado el caso, sobre los módulos.
Página 50 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Figura 4-11 Contraseñas System Campo de selección "Login Mode" En el modo de inicio de sesión están disponibles las opciones siguientes: Local: únicamente los usuarios existentes en el firmware (User y Admin) pueden iniciar sesión.
Página 51: System Select/Set Button
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Sintaxis de Command Line Interface Tabla 4- 9 System Passwords - CLI\SYSTEM> Comando Descripción Comentario passwd <admin|user> Pone una nueva contraseña para "Admin" o Solo administrador. "User".
Página 52 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Desde esta página se puede restringir o desactivar por completo la funcionalidad de la tecla Select/Set. Esto es posible para las tres funcionalidades siguientes: ● Restore Factory Defaults ●...
Página 53: System Event Log Table
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System 4.2.9 System Event Log Table Protocolización de eventos El IE Switch brinda la posibilidad de protocolizar eventos y visualizarlos en la página del menú "Log Table". Así se puede documentar, por ejemplo, cuándo ha fracasado un intento de autenticación de SNMP o cuándo ha cambiado el estado de conexión de un puerto.
Página 54: C-Plug Information
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Sintaxis de Command Line Interface Tabla 4- 11 System Event Log Table - CLI\SYSTEM> Comando Descripción Comentario events <clear> Muestra el contenido de la tabla Log. Solo el administrador puede Con el parámetro [clear] se puede borrar la Log Table.
Página 55 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System C-PLUG State Aquí se muestra el estado del C-PLUG. Existen las siguientes posibilidades: ● ACCEPTED Existe un C-PLUG con un contenido válido y apropiado en el IE Switch. ●...
Página 56 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Modify C-PLUG, Modify En este campo sólo se pueden realizar ajustes si se ha entrado en el sistema como "Administrator". Seleccione aquí cómo desea modificar el contenido del C-PLUG. Existen las siguientes alternativas: ●...
Página 57: Coordenadas Geográficas
Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System 4.2.11 Coordenadas geográficas Informaciones sobre las coordenadas geográficas En la ventana "Geographic Coordinates" se pueden anotar o leer informaciones sobre las coordenadas geográficas. Para poder leer las coordenadas geográficas se tiene que haber introducido una vez correctamente el lugar geográfico de ubicación del equipo en las coordenadas geográficas.
Página 58 Configuración a través de Web Based Management y Command Line Interface 4.2 El menú System Height (altura geográfica) Aquí se introduce el valor de la altitud geográfica por encima o por debajo del nivel del mar normal, en metros. P. ej., 158 m significa que el equipo se encuentra a una altura de 158 m sobre el nivel del mar normal.
Página 59: El Menú X-300/X-400
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 El menú X-300/X-400 4.3.1 X-300/X-400 Status Page Informaciones sobre el estado operativo La máscara aparece tras hacer clic en el icono de carpeta "X-400" o "X-300".. Esta máscara muestra información sobre la alimentación de tensión, el estado de error, la redundancia del anillo y la función de reserva.
Página 60 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 RM Status La columna "RM Status" indica si el IE Switch trabaja de administrador de redundancia y si en esta función ha abierto o interconectado el anillo. ●...
Página 61 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 ● Waiting for Connection... Todavía no se ha establecido una conexión con el interlocutor. Los puertos de reserva están inactivos. En este caso, ocurre que la configuración del interlocutor no es coherente (p.
Página 62 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Mensaje de error Significado Redundant power line down Ha fallado la tensión de alimentación redundante. Link down on monitored port Está interrumpida la conexión a un puerto vigilado.
Página 63: Ring Redundancy
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 4.3.2 Ring Redundancy 4.3.2.1 X-300/X-400 Ring Configuration Media Redundancy Protocol (MRP) El protocolo de redundancia de medios (Media Redundancy Protocol, MRP) está disponible a partir de la versión de firmware V 3.0.0. Automatic Redundancy Detection (ARD) es el protocolo ajustado de fábrica en el IE Switch X-300.
Página 64 "MRP Client", dicho dispositivo adopta automáticamente la función de "MRP Manager". Seleccione el modo de operación "MRP Client" si desea utilizar el dispositivo en el anillo junto con componentes que no sean de Siemens. SCALANCE X-300 / X-400 Manual de configuración, 04/2013, C79000-G8978-C187-19...
Página 65 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 ● HRP Client Aquí puede seleccionar la función de "HRP Client". ● HRP Manager Aquí puede seleccionar la función de "HRP Manager". Al configurar un anillo HRP, debe ajustarse un dispositivo como administrador HRP.
Página 66 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Observer Status El campo de visualización "Observer Status" muestra el estado actual del Observer: ● Si el Observer no detecta errores, se visualiza "passive". ● Si el Observer detecta un error, se visualiza "active". ●...
Página 67: X-300/X-400 Observer
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 4.3.2.2 X-300/X-400 Observer Observer en el anillo HRP La función Observer ofrece posibilidades adicionales de diagnóstico de errores y protección de errores para HRP. Con ellas es posible vigilar funciones incorrectas del administrador de redundancia o configuraciones incorrectas de un anillo HRP.
Página 68 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Ejemplo de configuración SCALANCE SCALANCE X414-3E X414-3E SCALANCE X ① SCALANCE X414-3E configurado como administrador de redundancia ② Puerto bloqueado del administrador de redundancia ③ SCALANCE X414-3E configurado como Observer ④...
Página 69 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Ajuste la funcionalidad del Observer en la lista desplegable "Observer Mode": ● Disable La función Observer está desactivada. ● Protection Mode La función Observer trabaja en Protection Mode ●...
Página 70: X-300/X-400 Standby Mask
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 4.3.2.3 X-300/X-400 Standby Mask Acoplamiento redundante de anillos A partir de la versión de firmware 1.2, los IE Switches, además de la redundancia de medios en topologías de anillo, también soportan el acoplamiento redundante de anillos HRP (también anillos HRP con interrupción = líneas).
Página 71 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Standby Connection Name Introduzca aquí el nombre para la conexión de reserva. Con este nombre se define la pareja de dispositivos maestro/esclavo (ambos han de estar en el mismo anillo). Para esto se da el mismo nombre a dos dispositivos de un anillo.
Página 72 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Aquí se especifican los puertos de reserva. Los puertos de reserva participan en el desvío del tráfico de datos. Si no hay perturbaciones, solo los puertos de reserva del maestro están activos y se encargan del tráfico de datos en las líneas o los anillos HRP conectados.
Página 73 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Configuración de un acoplamiento redundante de anillos Proceda del siguiente modo para configurar un acoplamiento redundante de anillos HRP: 1. Planifique qué dispositivos del anillo deben adoptar el papel de "maestro de reserva" y cuáles el de "esclavo de reserva".
Página 74: X-300/X-400 Standby Observer
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 4.3.2.4 X-300/X-400 Standby Observer Standby Observer El Standby Observer es una ampliación del sencillo acoplamiento en anillo redundante. Es un segundo acoplamiento independiente de reserva al maestro y al esclavo. El acoplamiento Standby Observer completo consta de dos parejas maestro-esclavo conectadas en oposición, tal como muestra la figura siguiente: Figura 4-20...
Página 75 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Nota Generación involuntaria de instancias de Standby Observer Si se conecta un puerto de reserva que tiene activada la función Standby Observer con otro switch, se activa otra instancia de Standby Observer en el switch conectado. De este modo es posible generar todos los Standby Observer que se deseen en una topología.
Página 76 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 ● "Standby <partner / observer> conflicts with <master / slave> role." La función señalizada por el interlocutor u Observer está en conflicto con el propio papel de maestro/esclavo.
Página 77: X-300/X-400 Fault Mask
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 4.3.3 X-300/X-400 Fault Mask Función de la máscara de señalización Con la máscara de señalización se define qué estados de error del IE Switch se vigilan y cuáles provocan la activación del contacto de señalización.
Página 78 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Signal Redundancy Lost by Fault LED (HRP only) Si la casilla de verificación está marcada, una pérdida de redundancia HRP es indicada por el LED de error del administrador de redundancia y por el contacto de señalización de fallos. El esclavo de reserva indica la pérdida de redundancia de un acoplamiento de reserva tanto con el LED de error como con el contacto de señalización de fallos.
Página 79 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Enable Link Up Monitoring Active las opciones de los slots / puertos cuyo estado de conexión desee vigilar. Si está activada la vigilancia de conexiones, se señaliza un error si en ese puerto hay una conexión (link) válida, por ejemplo porque el cable está...
Página 80: X-300/X-400 Counters
Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 4.3.4 X-300/X-400 Counters Reacción del contacto de señalización y circuito de redundancia Con los contadores se vigila si y con qué frecuencia se han producido perturbaciones en el funcionamiento (p.
Página 81 Configuración a través de Web Based Management y Command Line Interface 4.3 El menú X-300/X-400 Reset Counters Pulse este botón para reinicializar los contadores del IE Switch. También un rearranque, por ejemplo debido a la interrupción de la alimentación eléctrica del IE Switch, hace que los contadores se pongan a cero.
Página 82: El Menú Agent
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent El menú Agent 4.4.1 Agent Configuration Introducción La máscara "Agent Configuration" aparece si se hace clic en el icono de carpeta "Agent". Esta máscara permite el ajuste de la dirección IP. Se puede definir si un IE Switch obtiene la dirección IP dinámicamente o si se asigna una dirección fija.
Página 83 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Figura 4-25 Agent Configuration SCALANCE X414-3E Configuración IP para el SCALANCE X-300/X408-2 Aquí realice la configuración IP para el SCALANCE X-300/X408-2. Nota En el SCALANCE X-300/X408-2 no puede configurarse ningún puerto CPU-Ethernet (Out- Band-Port).
Página 84 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Figura 4-26 Agent Configuration SCALANCE X300 Ajustes para el IE Switch Activa / desactiva el servidor FTP. A través de FTP puede tener lugar una descarga (download) del firmware;...
Página 85 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent TELNET Aquí se especifica si es posible acceder al IE Switch a través de TELNET. Aquí se especifica si es posible acceder al IE Switch a través de SSH. HTTPS-Only Establezca aquí...
Página 86 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent SNTP Activa / desactiva la sincronización de la hora del sistema del IE Switch a través de un servidor SNTP presente en la red. Versión soportada: SNTP V2 SIMATIC Time Activa / desactiva la sincronización de la hora del sistema del IE Switch a través del protocolo horario SIMATIC.
Página 87 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent DHCP Si activa esta opción, el IE Switch busca un servidor DHCP en la red y configura sus parámetros IP conforme a los datos proporcionados por dicho servidor. Encontrará información más detallada sobre esta función en el capítulo "Asignación de direcciones con el DHCP Client del IE Switch".
Página 88 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Sintaxis de Command Line Interface Tabla 4- 20 Agent Configuration - CLI\AGENT> Comando Descripción Comentario ip <dirección IP> Fija la dirección IP In-Band para el IE Solo administrador.
Página 89 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Comando Descripción Comentario mail [E|D] Activa/desactiva la función e-mail. Solo administrador. Valor predeterminado: Desactivado. ftp [E|D] Activa/desactiva el FTP. Solo administrador. Valor predeterminado: Activado dcp [D|RO|RW] Activa/desactiva DCP.
Página 90: Ping
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Comando Descripción Comentario httpso [E|D] Establece si el IE Switch debe ser Solo administrador. accesible solo a través de HTTPS Valor predeterminado: (desactivado = accesible también a Desactivado.
Página 91: Agent Snmp Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.3 Agent SNMP Configuration Principio funcional del SNMP A través del SNMP (Simple Network Management Protocol) se pueden configurar y supervisar con una estación de gestión de redes estaciones aptas para SNMP como p. ej. un IE Switch.
Página 92 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Figura 4-27 Agent SNMP Configuration SNMPv1/v2/v3 Aquí se activa / desactiva SNMPv1, SNMPv2 y SNMPv3 para un IE Switch. SNMPv3 only Si activa esta opción, solo activa SNMPv3; la funcionalidad de SNMPv1 y SNMPv2 no está disponible.
Página 93: Snmpv1 Trap Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Sintaxis de Command Line Interface Tabla 4- 21 Agent SNMP Configuration - CLI\AGENT\SNMP> Comando Descripción Comentario snmp [D|3|A] Desactiva / activa SNMP. Los Solo administrador. parámetros tienen el siguiente Valor predeterminado: SNMPv1, significado:...
Página 94 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Figura 4-28 SNMPv1 Trap Configuration Dirección IP Aquí se indican las direcciones de las estaciones a las que un IE Switch debe enviar traps. Enable Trap Haga clic en la casilla de opción situada junto a las direcciones IP para activar el envío de traps a las correspondientes estaciones.
Página 95: Snmpv3 Group Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.5 SNMPv3 Group Configuration Ajustes de seguridad y asignación de derechos SNMP Versión 3 ofrece una adjudicación de derechos a nivel de protocolo, autenticación y codificación.
Página 96 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Configuración de los grupos SNMPv3 Tras hacer clic en el nombre del grupo se pasa a la página para la configuración de las propiedades del grupo: Figura 4-30 SNMPv3 Group Configuration Group Name...
Página 97 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Crear un nuevo grupo Tras hacer clic en el botón "New Entry" de la ventana "SNMPv3 Group Configuration" aparece la ventana para crear un nuevo grupo: Figura 4-31 SNMPv3 Group Configuration II Group Name...
Página 98: Snmpv3 Users Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Comando Descripción Comentario edit <nombre de grupo> Fija los derechos de acceso. Sólo administrador. <derechos de acceso> Para la fijación del acceso de escritura y lectura se dispone de los siguientes parámetros: •...
Página 99 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Esta página muestra el usuario SNMPv3. En la columna "User Name" aparece el nombre del usuario, en la columna "Group" el nombre del grupo al que está asignado el usuario: Figura 4-32 SNMPv3 Users User Name...
Página 100 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Configuración de los usuarios SNMPv3 Tras hacer clic en el nombre del usuario se pasa a la página para la configuración de usuarios: Figura 4-33 SNMPv3 Users Configuration User Name Aquí...
Página 101 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent New Entry Para crear un nuevo usuario debe hacer clic en el botón New Entry y definir el nombre del grupo y la pertenencia al mismo. Delete Haga clic en este botón para eliminar un usuario.
Página 102: Agent Timeout Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Comando Descripción Comentario pass <nombre de Cambia la clave de un usuario Sólo administrador. usuario><clave de SNMPv3 (longitud máxima autenticación> [clave codif.] 32 caracteres). Ese comando sólo se puede aplicar a miembros de un grupo para el que se necesite autenticación.
Página 103: Agent Event Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Sintaxis de Command Line Interface Tabla 4- 25 CLI\AGENT\TIMEOUT> Comando Descripción Comentario info Indica las ajustes de timeout actuales. wbmtime Ajusta el timeout de WBM (en Sólo administrador.
Página 104 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Figura 4-36 Agent Event Configuration Se pueden configurar reacciones del IE Switch para los siguientes eventos: Cold/Warm Start Se ha activado el IE Switch o el usuario lo ha rearrancado. Link Change Ha fallado un puerto o bien vuelve a haber tráfico de datos a través de un puerto que había fallado.
Página 105 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Standby State Change Un dispositivo con una conexión de reserva establecida (maestro o esclavo) ha activado o desactivado el trayecto de acoplamiento con el otro anillo (puerto de reserva). El tráfico de datos se ha desviado de una conexión Ethernet (puerto de reserva del maestro) a otra conexión Ethernet (puerto de reserva del esclavo);...
Página 106 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Sintaxis de Command Line Interface Tabla 4- 26 Agent Event Configuration - CLI\AGENT\EVENT> Comando Descripción Comentario info Indica la configuración de eventos actual. setec [event] <E|D> <E|D> Fija cómo reacciona un IE Switch a Solo administrador.
Página 107: Agent Digital Input Configuration (Scalance X414-3E)
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Comando Descripción Comentario scontrol [C|A] Define el comportamiento del Solo administrador. contacto de señalización: conventional Si se produce un error se señaliza en el LED y el contacto de señalización se abre.
Página 108 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Eventos para cambios en las entradas digitales Para cada entrada digital se puede estipular qué evento se activa en caso de producirse un cambio de estado (flanco tanto ascendente como ascendente) de la entrada. Existen las siguientes opciones: ●...
Página 109: Agent E-Mail Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Comando Descripción Comentario setdic [Eingang] <E|D> <E|D> Establece la configuración de eventos Sólo administrador. <E|D> <E|D> para las entradas digitales siguiendo el orden e-mail, trap, entrada en la tabla log, entrada en el servidor Syslog.
Página 110 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Condición necesaria para el envío de e-mails es que ● se activa la función E-Mail en el IE Switch y la dirección de e-mail del destinatario está configurada (véase "Tópico de menú...
Página 111 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Sintaxis de Command Line Interface Tabla 4- 28 Agent E-Mail Configuration - CLI\AGENT\EMAIL> Comando Descripción Comentario info Indica la configuración de e-mail actual. server [<ip>[:port]] Fija la dirección IP y el número Sólo administrador.
Página 112: Agent Syslog Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.11 Agent Syslog Configuration Aplicación Syslog según RFC 3164 se usa en la red IP para la transmisión de mensajes de texto cortos y no codificados a través de UDP. Para ello se requiere un Standard-Syslog-Server. Condición necesaria para el envío de entradas en el libro Log es que ●...
Página 113: Agent Dhcp Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.12 Agent DHCP Configuration Ajuste del modo DHCP Existen varias posibilidades para la identificación del SCALANCE X408-2 en la configuración del servidor DHCP: ● a través de la dirección MAC ●...
Página 114: Agent Time Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Sintaxis de Command Line Interface Tabla 4- 30 Agent DHCP Configuration - CLI\AGENT\DHCPCONF> Comando Descripción Comentario info Indica la configuración de DHCP actual. dhcpmode [modo] Ajusta el modo DHCP.
Página 115 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Figura 4-41 Agent Time Configuration System Time Este campo muestra la hora actual del sistema. El complemento que aparece detrás de la fecha y hora indica cómo se ha ajustado la hora del sistema: ●...
Página 116 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Time Zone Aquí debe indicar la zona horaria correspondiente a la ubicación del IE Switch, dado que el servidor SNTP siempre envía la hora UTC. La hora UTC se convierte a la hora local aplicando el cálculo correspondiente a la zona horaria indicada.
Página 117: Sntp Client Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent 4.4.14 SNTP Client Configuration Sincronización horaria con SNTP El SNTP (Simple Network Time Protocol) sirve para la sincronización horaria en la red. Los telegramas correspondientes son enviados por un servidor de la red. Un IE Switch se da de alta en ese servidor como cliente receptor de telegramas horarios.
Página 118: Ntp Client Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Init poll interval Introduzca la tasa de repetición con la que un IE Switch repite la consulta la primera vez que se ajusta la hora del sistema, si dicha consulta no ha dado resultado positivo. Poll interval Tras haber adoptado por primera vez la hora del sistema del servidor horario, la hora se actualiza cíclicamente preguntando de nuevo al servidor horario.
Página 119 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Figura 4-43 NTP Client Configuration Dirección IP Introduzca la dirección IP del servidor NTP al que un cliente debe enviar telegramas para la sincronización horaria. Es posible indicar cuatro servidores NTP distintos como máximo.
Página 120: Agent Pnio Configuration
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Init Poll Interval [ms] Introduzca el tiempo tras el cual un cliente consulta la hora del sistema al servidor tras la primera conexión. Sintaxis de Command Line Interface Tabla 4- 33 NTP Client Configuration - CLI\AGENT\TIME\NTP>...
Página 121: Management Access Control List
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent PNIO AR Status Este campo muestra el PROFINET IO Application Relation Status, es decir, si el IE Switch está conectado a un PROFINET Controller "online" o bien "offline". Online significa en este caso que existe una conexión con un PROFINET IO Controller, que el mismo ha cargado sus datos de configuración en el IE Switch y que el equipo puede transmitir datos de estado al PROFINET IO Controller.
Página 122 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Figura 4-45 Sinopsis de la Management Access Control List Nota La opción "Out-Band Port Enabled" (OBP) solo está disponible en el SCALANCE X414. Cambiar páginas Seleccione los botones ">>"...
Página 123 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Management ACL Configuration Existe la posibilidad de ajustar el host que puede acceder al IE Switch, así como los puertos y servicios a través de los que se produce el acceso. Nota Tenga en cuenta lo siguiente: una configuración incorrecta puede imposibilitar posteriormente el acceso al dispositivo.
Página 124 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent VLANs Allowed Introduzca el número de VLANs desde las que está permitido el acceso. Es posible introducir varias VLANs individuales así como áreas de VLANs separadas por comas, p.
Página 125 Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Crear una entrada Proceda del siguiente modo para crear una entrada: 1. En la página "Management Access Control List" haga clic en el botón "New Entry". Aparece la página "Management ACL Configuration".
Página 126: Consulte También
Configuración a través de Web Based Management y Command Line Interface 4.4 El menú Agent Sintaxis de Command Line Interface Tabla 4- 35 Management Access Control List - CLI\AGENT\MGMNTACL\> Comando Descripción Comentario info Muestra los ajustes actuales de la Management Access Control List. add <IP>...
Página 127: El Menú Switch
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch El menú Switch Introducción En este menú se parametrizan las funciones de Switch (asignables a Layer 2) del IE Switch. Eso incluye las siguientes funciones: ●...
Página 128: Switch Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.1 Switch Configuration Ajustes de protocolo y funcionalidad Switch La máscara "Switch Configuration" aparece si se hace clic en el icono de carpeta "Switch". En esta máscara se define qué funciones están activadas en el IE Switch y qué protocolos se deben utilizar para la administración de tráfico de datos.
Página 129 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Si se activa Aging Enabled, un IE Switch borra automáticamente las direcciones aprendidas pasado un tiempo especificado (Aging Time). Aging Time [sec] Introduzca el tiempo después del cual el IE Switch deba borrar una dirección si no ha recibido ningún telegrama con esa dirección de remitente.
Página 130 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Scheduling Mode ● Strict Queueing Mientras en la cola de espera haya telegramas con una prioridad alta, solo se procesarán estos telegramas de alta prioridad. ●...
Página 131 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch GVRP GVRP son las siglas de GARP VLAN Registration Protocol. Si se activa GVRP, la pertenencia de un puerto a una VLAN se puede ajustar dinámicamente a través de GVRP.
Página 132 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch RSTP RSTP (Rapid Spanning Tree Protocol) es una evolución del Spanning Tree Protocol. El objetivo de RSTP es conseguir una reconfiguración más rápida, en el margen de segundos. Si se activa RSTP, la funcionalidad de Rapid Spanning Tree está...
Página 133 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 36 Switch Configuration - CLI\SWITCH> Comando Descripción Comentario info Muestra los ajustes actuales en el menú Switch. aging [E|D] Activa/desactiva la funcionalidad Aging.
Página 134: Port Status
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Comando Descripción Comentario macl [E|D] Activa/desactiva la función Solo administrador. Management ACL blkucast [<E|D> [ports]] Visualización/ajuste de Unknown Solo administrador. Unicast Blocking Mask. blkmcast [<E|D> [ports]] Visualización/ajuste de Unknown Solo administrador.
Página 135 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Type Indica el tipo del puerto. Este dato es importante, ya que en algunas ranuras se pueden utilizar diferentes módulos, y por lo tanto diferentes puertos. Existen los siguientes tipos de puertos: ●...
Página 136 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Access Control Indica si está bloqueado el puerto para direcciones MAC desconocidas. Existen los dos estados siguientes: ● enabled: un telegrama con una dirección de origen no existente en la tabla de direcciones del IE Switch se rechaza.
Página 137 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Figura 4-49 Port Configuration Port Indica el puerto y el slot cuya configuración se visualiza en la página. Port active Esta casilla de verificación permite establecer los estados "Link Up" y "Link Down" incluso para puertos desactivados ("Port enabled"...
Página 138 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Nota En caso de sobrecarga de un puerto, el IE Switch impide o reduce a través de ciertos mecanismos automáticos la retroacción sobre otros puertos y otras clases de prioridad (Class of Service).
Página 139: Port Mirroring
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Comando Descripción Comentario hd_flow [<E|D> [ports]] Activa/desactiva el control de Solo administrador. flujo en el modo semidúplex. autoneg [<E|D> [ports]] Activa/desactiva Solo administrador. Autonegotiation. name <port> [string] Asigna un nombre (máx.
Página 140 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Monitor Barrier Enabled Esta casilla de verificación permite restringir la comunicación a través del Monitor Port. ● Activado El Monitor Port está excluido del switching normal de telegramas. Por medio del Monitor Port no es posible realizar configuraciones o diagnósticos del dispositivo, p.
Página 141 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 38 Mirroring Configuration - CLI\SWITCH\MIRRORING> Comando Descripción Comentario info Muestra los ajustes actuales de Port Mirroring. mirrport <mode> [ports] Determina los puertos que se vigilarán Solo administrador.
Página 142: Link Aggregation
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.4 Link Aggregation 4.5.4.1 Link Aggregation Agrupamiento de enlaces de red para obtener redundancia y una mayor amplitud de banda La Link Aggregation según IEEE 802.3ad permite agrupar varios enlaces (links) entre equipos vecinos, para alcanzar así...
Página 143 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Visualización de las Link Aggregation configuradas En el menú se visualizan todas las Link Aggregations configuradas. Figura 4-51 Current Link Aggregations Frame Distribution Ajusta el tipo de distribución de paquetes entre los distintos enlaces de una Aggregation. Hay posibilidades de ajuste diferentes, debido al hardware, para SCALANCE X-300/408 y SCALANCE X414.
Página 144 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Port Member List Muestra los puertos pertenecientes a esta Aggregation. Al respecto significa: ● M (negra): el puerto es miembro de la Aggregation ● M (azul): el puerto es miembro de la Aggregation y es su Master Port. ●...
Página 145 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Name Aquí puede definir un nombre simbólico para la nueva agrupación de enlaces. Si no se introduce aquí ningún nombre, es definido automáticamente por el sistema. Slot/Port Aquí...
Página 146 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Slot/Port Aquí tiene la posibilidad de añadir determinados puertos a la Link Aggregation o de retirarlos de la misma. Sólo se pueden modificar puertos que no sean miembros de otra Link Aggregation.
Página 147: Lacp Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Comando Descripción Comentario add <masterport> Crea una nueva Link Aggregation con el Master Sólo administrador Port indicado master <ID> <masterport> Cambia el Master Port de una Link Aggregation. Sólo administrador name <ID>...
Página 148: Ieee 802.1X
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 39 LACP Configuration - CLI\SWITCH\LAG> Comando Descripción Comentario lacp [<E|D> [IDs]] Activa/desactiva el LACP para Solo administrador. todos los puertos de la Link Aggregation transferida.
Página 149: Servidor Radius
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch La máscara contiene los siguientes campos: ● IP address Introduzca la dirección IP del servidor en el campo de entrada "IP Address". ● Destination port Introduzca el puerto de entrada del servidor RADIUS en el campo de entrada "Destination port".
Página 150: Port Parameters
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Comando Descripción Comentario maxret [number] Número máximo de consultas al Solo administrador. servidor primario. maxretb [number] Número máximo de consultas al Solo administrador. servidor de reserva. 4.5.5.2 802.1x Port Parameters 802.1x Port Parameters...
Página 151 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● Vlan Assignment La columna "Vlan Assignment" indica si la información VLAN del servidor de autenticación se aplica (enabled) o se rechaza (disabled) en el puerto. Esta opción solo puede utilizarse en combinación con el método de autenticación "MAC Authentication".
Página 152: Port Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.5.3 802.1x Port Configuration 802.1x Port Configuration Si hace clic en una denominación de puerto en la columna "Port" de la página "802.1x Port Parameters", pasará a la página "802.1x Port Configuration": Figura 4-57 802.1x Port Configuration En esta máscara se configuran los métodos de autenticación "802.1X"...
Página 153 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch La máscara contiene los siguientes campos y secciones: Port El campo de visualización "Port" muestra el puerto seleccionado. Sección "802.1X" El método de autenticación "802.1X" funciona del siguiente modo: Un terminal que soporta EAP envía información de autenticación al IE Switch.
Página 154 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sección "Guest VLAN" Si no es posible autenticar un terminal ni mediante "802.1X" ni mediante "MAC Authentication", el terminal puede habilitarse para la comunicación en una Guest VLAN preconfigurada.
Página 155: Unicast Filter (Acl)
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.6 Unicast Filter (ACL) 4.5.6.1 Current Unicast Filter (Access Control List) Filtrado de direcciones Este menú muestra el contenido actual de la tabla de filtros. En esta tabla se recogen las direcciones de origen de telegramas de direcciones Unicast.
Página 156 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Status Con esta campo de selección puede limitar la visualización a direcciones que tengan un estado determinado. Valores de estado posibles son: ● learned (direcciones aprendidas) ●...
Página 157 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Configuración de un filtro static Tras hacer clic en una dirección MAC con el estado , se pasa a la página para la configuración de filtros: Figura 4-59 Static Unicast Configuration Slot / Port...
Página 158 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Crear nueva entrada Haga clic en el botón "New Entry" para agregar una entrada a la lista de direcciones. Aparece la página "Static Unicast Configuration", en la que puede efectuar todas las entradas necesarias: Figura 4-60 Static Unicast Configuration II...
Página 159: Access Control List Learning
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 43 Current Unicast Filter - CLI\SWITCH\UCAST> Comando Descripción Comentario info Muestra el contenido de la tabla de direcciones de un IE Switch. find [VLAN-ID]<dirección Busca una dirección MAC en la tabla de MAC>...
Página 160 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Con la ayuda del aprendizaje automático todos los equipos conectados al IE Switch pueden registrarse automáticamente en la lista Access Control (véase el capítulo "Tópico de menú Current Unicast-Filter (Access Control List))".
Página 161: Access Control Port Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.6.3 Access Control Port Configuration Activación de la función Acces Control Activando las opciones correspondientes determina individualmente para cada puerto si el Access Control está activado. Si la función está activa para un puerto, se eliminan inmediatamente paquetes de direcciones MAC desconocidas.
Página 162: Unknown Unicast Blocking Mask
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.6.4 Unknown Unicast Blocking Mask Bloqueo de la transmisión de telegramas Unicast desconocidos En este menú se puede bloquear la transmisión de telegramas Unicast desconocidos para puertos determinados.
Página 163: Multicast Groups
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.7 Multicast Groups 4.5.7.1 Current Multicast Groups Aplicaciones Multicast En la mayoría de los casos se envía un telegrama con una dirección Unicast a un destinatario determinado.
Página 164 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Figura 4-64 Current Multicast Groups Informaciones en la tabla de filtros Las cuatro áreas de la tabla de filtros muestran las siguientes informaciones: La ID de VLAN asignada a esta dirección MAC. MAC Address La dirección MAC del dispositivo, aprendida por el IE Switch o configurada por el usuario.
Página 165 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Port List Para cada slot existe una columna. Dentro de una columna se indica para cada puerto la pertenencia al grupo Multicast: ● M (Member) A través de este puerto se envían telegramas Multicast. M (letra roja) Multicast está...
Página 166 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch VLAN ID Introduzca la ID de la VLAN a la que pertenece la dirección MAC. Si no se predetermina nada, está parametrizado VLAN ID 1 como ajuste básico. MAC Address Introduzca aquí...
Página 167 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 47 Current Multicast Groups - CLI\SWITCH\MCAST> Comando Descripción Comentario info Muestra el contenido de la tabla de direcciones de un IE Switch. add <VLAN-ID>...
Página 168: Gmrp Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.7.2 GMRP Configuration Activación de GMRP Activando las opciones correspondientes se define individualmente para cada puerto si se aplica GMRP. Si GMRP está desactivado para un puerto, no se efectúa ningún registro para él y no puede enviar ningún telegrama GMRP.
Página 169: Igmp Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.7.3 IGMP Configuration Fijación del Aging Time Con este menú se puede configurar el Aging Time para la IGMP Configuration. Una vez transcurrido este tiempo se borran de la tabla de direcciones las entradas generadas por IGMP, si las mismas no se actualizan por medio de un nuevo telegrama IGMP.
Página 170: Unknown Multicast Blocking Mask
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.7.4 Unknown Multicast Blocking Mask Bloqueo de la transmisión de telegramas Multicast desconocidos En este menú se puede bloquear la transmisión de telegramas Multicast desconocidos para puertos determinados.
Página 171: Broadcast Blocking Mask
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.8 Broadcast Blocking Mask Bloqueo de la transmisión de telegramas Broadcast En este menú se puede bloquear la transmisión de telegramas Broadcast para puertos determinados. Figura 4-69 Broadcast Blocking Mask Disable Broadcast Forwarding...
Página 172: Fast Learning
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.9 Fast Learning En el Fast Learning, las direcciones MAC que se han aprendido dinámicamente en un puerto se borrar inmediatamente de la tabla de direcciones en cuanto se produce un "link- down"...
Página 173: Load Limits Configuration (Scalance X414-3E)
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.10 Load Limits Configuration (SCALANCE X414-3E) Limitación del número de telegramas entrantes En este tópico dé menú se puede fijar la cantidad máxima de telegramas que son recibidos por un puerto por segundo.
Página 174 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Packets [s] Cantidad máxima de telegramas que recibe un bloque de puertos por segundo. Los paquetes entrantes que superen ese valor límite se rechazarán. Nota Los puertos de anillo envían a intervalos cíclicos telegramas Multicast para detectar interrupciones de las líneas.
Página 175 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 53 Load Limits Configuration - CLI\SWITCH\LIMITS> Comando Descripción Comentario info <Blocks> Indica los ajustes actuales para la limitación de Si se indica un parámetro paquetes.
Página 176: Load Limits Rates (Scalance X-300/X408-2)
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.11 Load Limits Rates (SCALANCE X-300/X408-2) Limitación de la velocidad de transferencia de datos entrantes y salientes En este menú se indica la limitación de carga configurada (cantidad máxima de telegramas por segundo).
Página 177 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Configuración de la limitación Tras hacer clic en una entrada de la columna "Port" se presenta la máscara "Load Limits Rates Configuration". Figura 4-73 Load Limits Rates Configuration Port Indicación de la respectiva ranura y del puerto correspondiente a que se refieren los demás datos.
Página 178 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Rate para Egress Limiting Aquí puede elegir, de entre los valores disponibles, la velocidad de transferencia máxima para datos salientes. Nota Los puertos de anillo envían a intervalos cíclicos telegramas Multicast para detectar interrupciones de las líneas.
Página 179: Vlan
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Comando Descripción Comentario ingress <rate> [puertos] Define la tasa de limitación Ingress para Si sólo se indica el puertos. parámetro <rate>, se modifican los ajustes El parámetro <rate>...
Página 180: Caracterizaciones De Vlan
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Caracterizaciones de VLAN Existen diversos tipos de VLAN: ● VLAN basada en puertos (nivel 2) ● VLAN basada en direcciones MAC (nivel 2) ● VLAN basada en direcciones IP (nivel 3) Un IE Switch soporta la VLAN basada en puertos.
Página 181 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Si en un puerto está conectada un dispositivo terminal, los telegramas salientes se deben enviar sin identificador (Static Access Port). Pero si ese puerto se encuentra otro Switch, el telegrama se tiene que dotar de identificador (Trunk Port).
Página 182 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Port Member List Muestra los VIDs parametrizados para los slots o puertos. Las entradas tienen el siguiente significado: ● "-" El puerto no es miembro de la VLAN indicada. ●...
Página 183 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Configuración de VLAN Haga clic en el botón New Entry para definir el comportamiento de emisión de telegramas a través de puertos en relación a una VLAN. Aparece la página Static VLAN Configuration, en la que puede efectuar todas las entradas necesarias: Figura 4-75 Static VLAN Configuration...
Página 184 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● U (Untagged) El puerto es miembro de la VLAN, los telegramas enviados no son dotados de VLAN-Tag. Utilice U si se accede a través de este puerto a terminales que no den soporte a VLAN-tags.
Página 185 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 55 Current VLAN Configuration - CLI\SWITCH\VLAN> Comando Descripción Comentario info Muestra las VLANs actualmente configuradas en relación a los puertos. add <VLAN-ID>...
Página 186: Vlan Port Parameters
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.12.2 VLAN Port Parameters Procesamiento de telegramas recibidos Esta página muestra las reglas según las que un IE Switch trata los telegramas recibidos: Figura 4-76 VLAN Port Parameters Las cinco columnas de la tabla muestran las siguientes informaciones: Port...
Página 187 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Ingress Filtering Aquí se indica si el VID de telegramas recibidos se evalúa (entrada: enable) o no (entrada: disable). Configuración de un puerto para VLAN Tras hacer clic en una entrada en la columna Ports, se pasa a la página para la configuración de las propiedades del puerto para la recepción de telegramas: Figura 4-77...
Página 188: Gvrp Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 56 VLAN Port Parameters - CLI\SWITCH\VLAN\PORTS> Comando Descripción Comentario info Muestra una lista general de puertos y los correspondientes ajustes de VLAN.
Página 189: Vlan Port Priority Mapping
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Enable GVRP Si activa una opción, el IE Switch permite el registro de una VLAN a través de telegramas GVRP en el puerto correspondiente. Además, el IE Switch puede enviar también telegramas GVRP a través de ese puerto.
Página 190 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch VLAN Priority Remap Configuration La máscara "VLAN Priority Remap Configuration" se muestra cuando se hace clic en un puerto en la página "VLAN Port Priority Mapping". En función de la prioridad al recibir es posible cambiar la prioridad con la que se envían los telegramas.
Página 191: Stp/Rstp
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 58 VLAN Port Priority Mapping - CLI\SWITCH\VLAN\PRIO> Comando Descripción Comentario info Indica la prioridad con la que un puerto envía telegramas recibidos.
Página 192 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Rapid Spanning Tree El Rapid Spanning Tree Protocol se basa en el Spanning Tree Protocol. En RSTP se ha optimizado el tiempo de reconfiguración haciendo que los dispositivos ya recopilen información sobre rutas alternativas cuando el funcionamiento es correcto.
Página 193 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch (Rapid) Spanning Tree, redundancia de medios y Passive Listening Existen las posibilidades siguientes para conectar un segmento (R)STP en un anillo MRP o HRP: ● por medio de (R)STP en un dispositivo del anillo Es posible activar (R)STP al mismo tiempo que los métodos de redundancia MRP o HRP ①...
Página 194 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Configuración Spanning Tree en el IE Switch Los parámetros utilizados para el protocolo Spanning Tree se visualizan y ajustan en el tópico de menú "Spanning Tree Configuration": Figura 4-81 Spanning Tree Configuration La parte izquierda de la página muestra la configuración del IE Switch.
Página 195: Spanning Tree Port Parameters
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Bridge Forward Delay / Root Forward Delay Un Bridge no utiliza información de configuración nueva inmediatamente, sino solo después del tiempo fijado en el parámetro Forward Delay. Así se garantiza que el funcionamiento con la nueva topología no se inicie hasta que todos los Bridges tengan las informaciones necesarias.
Página 196 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch STP Status Indica si Spanning Tree está activado (enabled) o desactivado (disabled) para el puerto. Priority Si la ruta determinada por Spanning Tree puede conducir alternativamente por varios puertos de un switch, se selecciona el puerto con la prioridad más alta (es decir, con el valor menor para ese parámetro).
Página 197: Spanning Tree Port Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Edge En esta columna son posibles las siguientes entradas: ● yes A este puerto está conectado un terminal. ● no En este puerto se encuentra un dispositivo Spanning Tree o Rapid Spanning Tree. En el caso de un terminal, un IE Switch puede conmutar más rápidamente el puerto, sin consideración de telegramas Spanning Tree.
Página 198 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Figura 4-83 Spanning Tree Port Configuration Port El campo de visualización "Port" muestra el puerto seleccionado. (R)STP enabled Active esta opción si el puerto debe utilizar el protocolo (Rapid) Spanning Tree. Admin Edge Port Active esta opción si en este puerto hay un terminal.
Página 199 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Admin Point to Point Status Aquí existen tres ajustes posibles: ● Point to Point Connection y Shared Media Connection no están marcadas: Point to Point se determina automáticamente. Si el puerto está en semidúplex, no se parte de una conexión Point to Point.
Página 200: Mstp (Scalance X-300/X408)
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Comando Descripción Comentario autoedge [<T|F> [ports]] Indica si en este puerto se debe Solo administrador. reconocer automáticamente si está conectado un • Terminal o un •...
Página 201 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Configuración de Multiple Spanning Tree en el IE Switch La máscara "Multiple Spanning Tree Configuration" aparece cuando se hace clic en el icono de carpeta "MSTP". En esta máscara se visualizan y ajustan los parámetros del protocolo Multiple Spanning Tree.
Página 202 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● Bridge Priority / Root Priority Por medio de la prioridad Bridge se especifica qué dispositivo es Root Bridge. El Bridge con mayor prioridad será el Root Bridge. Cuanto menor sea el valor, mayor será la prioridad.
Página 203 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● Bridge Forward Delay [s] / Root Forward Delay [s] Un Bridge no aplica inmediatamente la nueva información de configuración. De este modo se garantiza que el funcionamiento con la nueva topología no se inicie hasta que todos los Bridges tengan la información necesaria.
Página 204 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● Region Version Introduzca en el campo de entrada "Region Version" el número de versión de la región MSTP en la que se encuentra el dispositivo. Este valor debe ser el mismo en todos los dispositivos que pertenecen a la misma región MSTP.
Página 205: Cist Port Parameters
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.14.2 CIST Port Parameters Parámetros específicos del puerto La máscara "CIST Port Parameters" aparece si se hace clic en el submenú "CIST Ports". CIST (Common and Internal Spanning Tree) designa en MSTP la instancia utilizada internamente por el switch que, en principio, equivale a un Rapid Spanning Tree interno.
Página 206 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● Path Cost La columna "Path Cost" muestra los costes de ruta desde el puerto hasta el Root Bridge. Este parámetro sirve para calcular la ruta a elegir. Cuanto menor sea este valor, tanto mayor será...
Página 207 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● Edge La columna "Edge" indica si el puerto tiene conectado un terminal o no. En un terminal, un IE Switch puede conmutar más rápidamente el puerto, sin consideración de telegramas Spanning Tree.
Página 208 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 63 CIST Port Parameters - CLI\SWITCH\MSTP\CISTPORTS> Comando Descripción Comentario info Muestra una lista general de puertos y los correspondientes ajustes de Rapid Spanning Tree.
Página 209: Mstp Instances Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.14.3 MSTP Instances Configuration Configuración Multiple Spanning Tree La máscara "MSTP Instances Configuration" se muestra cuando se hace clic en el submenú "MST Instances". Esta máscara permite administrar varias VLANs en una LAN con Rapid Spanning Trees propios.
Página 210 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Crear una instancia de MSTP 1. Haga clic en el botón "New Entry" de la ventana "MSTP Instances Configuration". Aparece la ventana "MSTP Instance Configuration". Figura 4-88 MSTP Instance Configuration 2.
Página 211: Multiple Spanning Tree Port Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 64 MSTP Instances Configuration - CLI\SWITCH\MSTP\MSTI> MSTP Instance Configuration - CLI\SWITCH\MSTP\MSTI> Comando Descripción Comentario info Muestra la información de las instancias de MSTP.
Página 212 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch ● Priority La columna "Priority" muestra el valor de la prioridad. Si la ruta determinada por MSTP puede conducir alternativamente por varios puertos de un switch, se selecciona el puerto con la prioridad más alta, es decir, con el valor menor para la prioridad.
Página 213: Qos
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch (M)STP enabled Active esta opción si el puerto debe utilizar el protocolo (Multiple) Spanning Tree. MSTP Instances ID El campo de visualización "MSTP Instances ID" muestra la ID de instancia de MSTP para el puerto seleccionado.
Página 214 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Panorámica El contenido de esta página depende del dispositivo. Figura 4-91 X-300 QoS Configuration DSCP Mapping Activa/desactiva el DSCP to Queue Mapping Los ajustes siguientes solo están disponibles para IE Switches X-300: Broadcast Priority Especifique la prioridad con la que se enviarán los telegramas Broadcast.
Página 215: Cos To Queue Mapping
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.15.2 CoS to Queue Mapping CoS Queue Aquí se asignan prioridades CoS a determinadas colas de espera (Traffic Queues). Figura 4-92 CoS to Queue Mapping El orden de las prioridades CoS de los paquetes entrantes.
Página 216: Dscp To Queue Mapping
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.15.3 DSCP to Queue Mapping DSCP Queue Aquí se asignan ajustes de DSCP a diversas colas de espera (Traffic Queues). Figura 4-93 DSCP to Queue Mapping DSCP El orden de las prioridades DSCP de los paquetes entrantes.
Página 217: Lldp Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.16 LLDP Configuration Aplicaciones PROFINET utiliza el protocolo LLDP para el diagnóstico de topología. En el ajuste de fábirca, LLDP está activado para todos los puertos, es decir, se envían y reciben telegramas LLDP en todos los puertos.
Página 218: Dcp Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 69 Current Multicast Groups - CLI\SWITCH\LLDP> Comando Descripción Comentario info Muestra la configuración LLDP actual. lldpport <mode> [ports] Modifica la configuración LLDP de un Sólo administrador.
Página 219 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Figura 4-95 DCP Configuration Seleccione aquí que puertos deben dar soporte al envío de DCP: Rx-only: este puerto sólo puede recibir telegramas DCP. Tx and Rx: este puerto puede recibir y enviar telegramas DCP. Sintaxis de Command Line Interface Tabla 4- 70 Current Multicast Groups - CLI\SWITCH\DCP>...
Página 220: Dhcp Relay Agent
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.18 DHCP Relay Agent 4.5.18.1 DHCP Relay Agent Configuration Aplicaciones La función DHCP Relay media entre un servidor DHCP y un terminal conectado a un puerto concreto para asignar una dirección IP a dicho terminal.
Página 221: Dhcp Relay Agent Port Configuration
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 71 DHCP Relay Agent Configuration - CLI\SWITCH\RELAGENT> Comando Descripción Comentario info Muestra los ajustes actuales del DHCP Relay Agent. server <número>...
Página 222 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Configuración de un puerto para el DHCP Relay Agent Si hace clic ahora en la primera columna de la tabla de puertos en una denominación de puerto, pasará...
Página 223: Precision Time Protocol (Ptp) Conforme A Ieee 1588
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.19 Precision Time Protocol (PTP) conforme a IEEE 1588 Introducción El Precision Time Protocol (PTP) conforme a IEEE 1588v2 permite sincronizar la hora de los equipos que están conectados a los puertos de un SCALANCE X300.
Página 224 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Un equipo de la red adopta la función de maestro horario (Best Master Clock, BMC) que establece la hora de referencia para todos los demás equipos. Para ello, el maestro envía mensajes de sincronización (Sync-Message) cíclicamente, en el ejemplo mostrado en el instante t .
Página 225 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Δ = (14 μs - 2 μs) / 2 = 6 μs La diferencia del reloj esclavo es Δ = Δ - Δ = 14 μs - 6 μs = 8 μs Sync Así...
Página 226 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sincronización independiente de la topología de la red Los cálculos presentados en los apartados anteriores son válidos siempre que el intercambio de mensajes se produzca a través de una línea de conexión directa entre los dos interlocutores.
Página 227 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch También en caso de cambios en la topología de la red, el Transparent Clock garantiza una sincronización más precisa que el Boundary Clock. Independientemente de su posición dentro de la topología, el Transparent Clock tiene la función de transferir telegramas de sincronización.
Página 228 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch End-to-End Transparent Clock Transparent Clock Maestro Esclavo Δ Δ Δ Δ t/μs En el ejemplo mostrado, el maestro horario envía un mensaje de sincronización. El Transparent Clock introduce el tiempo Δ...
Página 229 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Peer-to-Peer Transparent Clock Transparent Clock Maestro Esclavo Δ L1+Δ t/μs Con el mecanismo Peer Delay, cada equipo determina para sus puertos el tiempo de tránsito de un mensaje hasta el equipo colindante. De este modo, el Transparent Clock obtiene el tiempo de tránsito del mensaje L1 hasta el maestro y el esclavo obtiene el valor L2 para el tiempo de tránsito del mensaje hasta el Transparent Clock.
Página 230: Configuración Del Precision Time Protocol Con El Wbm
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.20 Configuración del Precision Time Protocol con el WBM IEEE 1588 en dispositivos SCALANCE Nota El comando de menú IEEE 1588 está disponible en los siguientes dispositivos a partir de la versión de firmware 3.5.0: •...
Página 231 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 1588 Mode Son posibles los siguientes ajustes: ● off El dispositivo no procesa mensajes PTP. Sin embargo, los mensajes PTP son transferidos siguiendo las reglas del switch. ●...
Página 232 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 1588 Transparent Clock Port Parameters Figura 4-101 1588 Transparent Clock Port Parameters La tabla muestra información detallada sobre los diferentes puertos: Port El número del puerto. En dispositivos modulares, el número de slot y el número de puerto se separan con un punto.
Página 233 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 1588 Transparent Clock Port Configuration Se accede a esta página al hacer clic en un número de puerto de la tabla, en la página "Transparent Clock Port Parameters". Figura 4-102 1588 Transparent Clock Port Configuration Port El número del puerto.
Página 234: Configuración Del Precision Time Protocol Con El Cli
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.21 Configuración del Precision Time Protocol con el CLI CLI\SWITCH\1588> Comando Descripción Comentario mode [off|TC] Activa/desactiva el Precision Time Protocol Solo administrador. para el dispositivo y especifica cómo debe comportarse el dispositivo en relación al PTP: El dispositivo no procesa mensajes PTP.
Página 235: Cable Tester (Scalance X-300/X408-2)
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.22 Cable Tester (SCALANCE X-300/X408-2) Switch Cable Tester Con esta máscara, cada uno de los puertos Ethernet puede realizar un diagnóstico de errores independiente en el cable. De este modo se pueden localizar cortocircuitos e interrupciones de cables.
Página 236: Loop Detection
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Distance Indica la distancia hasta el extremo del cable, el punto de rotura del cable o el cortocircuito. Sintaxis de Command Line Interface Tabla 4- 73 Cable Tester - CLI\SWITCH\CABLETESTER>...
Página 237: Funcionamiento
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Funcionamiento Si un puerto tiene ajustada la función "Loop Detection" envía telegramas de prueba especiales denominados Loop Detection. Si estos telegramas se devuelven nuevamente al dispositivo significa que hay un bucle ("Loop").
Página 238 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Ejemplo de aplicación Figura 4-104 Identificación de bucles con emisor configurado La figura superior muestra la conexión en red entre el nivel de dirección de empresa y el nivel de automatización mediante un anillo MRP/HRP.
Página 239 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Loop Detection Configuration En esta página se realizan los ajustes de la detección de bucles que deben servir básicamente para todos los puertos. Figura 4-105 Configuración de Loop Detection Nota Los bucles solo pueden reconocerse entre los dispositivos que reenvían los telegramas Loop Detection.
Página 240 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Remote Reaction (All Ports): Especifique cómo debe reaccionar el dispositivo cuando se produce un Remote Loop. Seleccione una de las dos opciones en la lista desplegable: No reaction: un bucle no afecta al puerto en el que se produce.
Página 241 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Loop Detection Port Configuration Figura 4-107 Loop Detection Port Configuration Nota Además se produce una carga de la red debido a los telegramas de prueba. Recomendamos configurar únicamente switches individuales, p.
Página 242 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Remote Reaction: Especifique cómo debe reaccionar el puerto cuando se produce un Remote Loop. Seleccione una de las dos opciones en la lista desplegable: No reaction: un bucle no afecta al puerto.
Página 243: Nat - Network Address Translation
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Comando Descripción Comentario rxthres <Port> Define Rx. Threshold. Solo administrador. <Count> local <Port> [N | Define la reacción en un Local Loop. Solo administrador. remote <Port> Define la reacción en un Remote Loop.
Página 244 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Configuración de NAT Nota La función NAT requiere mucha capacidad de cálculo. Por ello, es recomendable desactivar todas las funciones y protocolos (RSTP, HRP/MRP, PTP, etc.) que sea posible cuando se utiliza el switch como dispositivo NAT.
Página 245 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Tabla NAT estática En la carpeta "NAT" del árbol de menús hay el subpunto "Basic NAT". Haga clic en este subpunto para acceder a la tabla de direcciones estática. Figura 4-109 Tabla NAT estática Crear una entrada 1.
Página 246 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface NAT - Network Address Translation Tabla 4- 75 CLI\SWITCH\NAT> Comando Descripción Comentario info Muestra los ajustes NAT actuales. nat [<E|D] Activa/desactiva la función NAT.
Página 247: Statistics
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.25 Statistics Contar y evaluar telegramas recibidos Un IE Switch lleva un contador estadístico interno, con el que cuenta el número de telegramas recibidos para cada puerto según los criterios siguientes: ●...
Página 248: Packet Size Statistic
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Max. Utilization Indica el valor máximo del grado de utilización del puerto en porcentaje (%). Nota Para el X300, el valor Utilization se calcula a partir de los telegramas entrantes. En el cálculo solo se incluyen telegramas correctos.
Página 249 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Figura 4-112 Packet Size Statistic Si hace clic en una entrada de la columna Port, se muestra la página "Packet Size Statistic Graphic" para el puerto seleccionado. En ella se encuentra una representación gráfica configurable del estado del contador.
Página 250 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Representación gráfica de la estadística En esta página se representa gráficamente la cantidad de telegramas recibidos en un puerto. La representación tiene lugar en función de la longitud de los telegramas. En la gráfica hay un elemento propio para cada una de las siguientes áreas: ●...
Página 251 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 78 Statistics - CLI\ SWITCH\STATS> Comando Descripción Comentario size [ports] Muestra el número de telegramas recibidos, ordenados según longitudes de telegrama.
Página 252: Packet Type Statistic
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.25.2 Packet Type Statistic Telegramas recibidos clasificados según tipo La página "Packet Type Statistic" muestra cuántos telegramas del tipo "Unicast", "Multicast" y "Broadcast" se han recibido en cada puerto. Haciendo clic en el botón "Reset Counters"...
Página 253 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Figura 4-115 Packet Type Statistic Graphic Con las casillas de opción de la columna "Packet Type" se determina el contenido de la gráfica. El valor de la columna "Packets" para un determinado tipo de telegramas sólo se representa en la gráfica si está...
Página 254: Error Statistic
Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch 4.5.25.3 Error Statistic Errores en telegramas recibidos La página "Packet Error Statistic" muestra cuántos telegramas con errores se han recibido por cada puerto. Al respecto se distingue entre los siguientes tipos de errores: ●...
Página 255 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Si hace clic en una entrada de la columna Port, se muestra la página "Packet Error Statistic Graphic" para el puerto seleccionado. En ella se encuentra una representación gráfica configurable del estado del contador.
Página 256 Configuración a través de Web Based Management y Command Line Interface 4.5 El menú Switch Sintaxis de Command Line Interface Tabla 4- 80 Statistics - CLI\SWITCH\STATS> Comando Descripción Comentario error [ports] Muestra el número de telegramas recibidos, ordenados según errores de telegrama.
Página 257: La Opción De Menú Poe
Configuración a través de Web Based Management y Command Line Interface 4.6 La opción de menú PoE La opción de menú PoE Ajustes para Power over Ethernet Los equipos SCALANCE de la versión "PoE" pueden suministrar tensión a otros equipos aptos para PoE a través de un cable Ethernet.
Página 258 Configuración a través de Web Based Management y Command Line Interface 4.6 La opción de menú PoE Realizar ajustes para un puerto Haga clic en un número en la columna "Port" para abrir la página "PoE Port Configuration". Figura 4-119 Información detallada sobre la alimentación eléctrica de un puerto PoE enabled Si la casilla de control etá...
Página 259 Configuración a través de Web Based Management y Command Line Interface 4.6 La opción de menú PoE Sintaxis de Command Line Interface Tabla 4- 81 CLI\POE> Comando Descripción Comentario info [puertos] Muestra información sobre PoE para el puerto en cuestión. pseusage [porcentaje] Pone un valor (en porcentaje) Sólo administrador.
Página 260: El Menú Router (Scalance X414-3E)
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) El menú Router (SCALANCE X414-3E) Nota La función Routing sólo está disponible para SCALANCE X414-3E. Informaciones básicas sobre el procedimiento Para instalar un SCALANCE X414-3E como Router, cree primero como mínimo dos subredes y asigne cada subred a una VLAN previamente definida.
Página 261 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Ajustes para el SCALANCE X-400 Activa la opción "Routing Information Protocol version 2" (RIP). Nota El router participa en el protocolo RIP en cuanto se ha configurado al menos una interfaz para RIP.
Página 262: Router Subnets
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.2 Router Subnets Creación de subredes Para poder utilizar el SCALANCE X414-3E como IPv4 Router se tienen que crear varias subredes (al menos 2). A la primera subred le corresponde la Agent Configuration (ver el capítulo "Menú...
Página 263 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Creación de una nueva subred IP Puede crear una nueva subred accionando el botón "New Entry" en el menú "Router Subnets". La parametrización de la subred tiene lugar en el menú "Router Subnet Configuration".
Página 264: Current Routes
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Sintaxis de Command Line Interface Tabla 4- 83 Subnets - CLI\ROUTER\SUBNETS> Comando Descripción Comentario info Indica la configuración de Sólo administrador. subredes. add <VID> <IP> <Subnet> Agrega una nueva subred.
Página 265 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Figura 4-123 Current Routes Destination Dirección de destino de esta ruta. Subnet Mask Designa los bits válidos de la columna Destination. Tiene que estar formada por "unos" con justificación a la izquierda.
Página 266 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Creación de una nueva ruta estática A través del botón "New Entry" del menú "Current Routes" se puede crear una nueva ruta. Estas rutas creadas con carácter administrativo son siempre estáticas. Figura 4-124 Static Route Configuration Destination Introduzca una dirección IP a la que se deba referir la entrada de la tabla de Routing.
Página 267 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Sintaxis de Command Line Interface Tabla 4- 84 Current Routes - CLI\ROUTER\ROUTES> Comando Descripción Comentario info Indica las rutas actuales. Sólo administrador. add <IP> <Subnet> <NextIP> Agrega una nueva ruta.
Página 268: Ripv2 Configuration
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.4 RIPv2 Configuration Introducción En el menú "RIPv2 Configuration" se pueden ajustar parámetros generales del protocolo RIP así como ver algunos contadores estadísticos fundamentales. Nota Para que actúen los ajustes aquí...
Página 269: Ripv2 Interfaces
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Sintaxis de Command Line Interface Tabla 4- 85 RIPv2 Configuration - CLI\ROUTER\RIP> Comando Descripción Comentario info Indica la configuración actual de RIP. rfc1058 <E|D> Pone la compatibilidad Sólo administrador.
Página 270 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) IP Address Dirección IP de la subred compatible con RIP (identificador único para esta tabla). Todos los demás parámetros de subred (como por ejemplo la máscara de subred) se encuentran en el menú...
Página 271 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Bad Routes Cantidad de rutas de paquetes válidos que no se han podido tener en cuenta. Updates Sent Cantidad de "Triggered Updates" para esta interfaz Creación de una nueva interfaz RIPv2 Puede crear una nueva interfaz accionando el botón "New Entry"...
Página 272 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Receive-Updates Seleccione aquí según qué reglas se deben aceptar los paquetes recibidos. Se puede elegir: ● no receive: no se reciben actualizaciones (Updates) ●...
Página 273 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Sintaxis de Command Line Interface Tabla 4- 86 RIPv2 Interfaces - CLI\ROUTER\RIP\RIP\IFACE> Comando Descripción Comentario info Indica las interfaces actuales. add <IP> [SendUpd] [RecvUpd] Agrega una nueva interfaz.
Página 274: Ospfv2 Configuration
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.6 OSPFv2 Configuration Introducción En el menú "OSPFv2 Configuration" y sus submenús puede ajustar los parámetros OSPF. OSPFv2 divide la red IPv4 administrada (Autonomous System) en diversas áreas (Areas). Dentro de estas áreas se intercambian los estados de Link de todos los routers, de manera que cada router tiene una vista completa de la red.
Página 275 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) External LSA Maximum Introduzca aquí la cantidad máxima de External LSAs si desea limitar las External LSDB. External LSA Overflow Indica si se ha superado la cantidad máxima de External LSAs. Exit Intervall (sec) Introduzca aquí, en segundos, el tiempo después del cual el OSPF Router debe intentar de nuevo salir del estado de Overflow.
Página 276: Ospfv2 Areas
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Comando Descripción Comentario redistr <E|D> <E|D> <E|D> Activa/desactiva “Redistribute Sólo administrador. routes”. Parámetro 1 • default routes Parámetro 2 • static routes Parámetro 3 •...
Página 277 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Area Type Indica el tipo del Area. Existen los siguientes tipos de Area: ● Normal ● Stub ● NSSA ● Backbone: El Backbone Area se identifica aquí de forma especial. Summary Indica si para esta Area se generan summary LSA.
Página 278 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Area Type Existen los siguientes tipos de Area: ● Normal ● Stub ● NSSA Nota Para Backbone Area se tiene que seleccionar el tipo de Area "Normal" y el Area ID 0.0.0.0.
Página 279 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Sintaxis de Command Line Interface Tabla 4- 88 OSPFv2 Areas - CLI\ROUTER\OSPF\AREAS> Comando Descripción Comentario info Indica las Areas actuales. add <AreaID> <Type> [E|D] Agrega una nueva Area.
Página 280: Ospfv2 Area Ranges
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.8 OSPFv2 Area Ranges Panorámica En el menú "Area Ranges" se pueden crear campos de direcciones que permiten reunir diversos campos de direcciones al propagar. De este modo se puede reducir la cantidad de Summary LSAs en las Areas.
Página 281 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Creación de un nuevo OSPFv2 Area Range Por medio del botón "New Entry" del menú "OSPFv2 Area Ranges" se pueden crear hasta cuatro nuevos Area Ranges para un Area. Figura 4-132 OSPFv2 Area Range Configuration Area ID Introduzca aquí...
Página 282: Ospfv2 Interfaces
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Comando Descripción Comentario edit <AreaID> <SNAddr> Modifica un Area Range. Sólo administrador. <SNMask> <E|D> delete <AreaID> <SNAddr> Borra un Area Range. Sólo administrador. <SNMask>...
Página 283 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Designated Router Dirección IP del Designated Router para esta interfaz. Backup Designated Router Dirección IP del Backup Designated Router para esta interfaz. OSPFv2 Interfaces: 2. página Figura 4-134 OSPFv2 Interfaces 2ª...
Página 284 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Authent. Type Método de autenticación seleccionado en esta interfaz. Se puede elegir: ● none: sin autenticación ● simple: autenticación a través de contraseña ●...
Página 285 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) IP Address Introduzca aquí la dirección IP de la interfaz que desea configurar. Area ID Introduzca aquí el Area ID al que deba pertenecer esta interfaz. Interface enabled Active esta opción si desea que esta interfaz participe en el tráfico OSPF.
Página 286 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Sintaxis de Command Line Interface Tabla 4- 90 OSPFv2 Interfaces - CLI\ROUTER\OSPF\AREAS\IFACE> Comando Descripción Comentario info Indica las interfaces actuales. add <IP> <AreaID> [E|D] Agrega una nueva interfaz.
Página 287: Ospfv2 Virtual Links
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.10 OSPFv2 Virtual Links Panorámica Cada Area Border Router (cada router conectado en 2 o más áreas) ha de tener acceso a la Backbone Area, por razones de protocolo.
Página 288 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Authent. Type Método de autenticación del link virtual. Se puede elegir: ● none: sin autenticación ● simple: autenticación a través de contraseña ● MD5: autenticación por el método Keyed MD5 Events Cantidad de cambios del estado de la interfaz.
Página 289 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Hello Interval Introduzca aquí la separación (en segundos) entre dos paquetes Hello (intervalo de valores: 1 hasta 65.535). Router Dead Interval Introduzca aquí un intervalo (en segundos) después del cual el router vecino se marca como "fallado"...
Página 290: Ospfv2 Neighbors
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Comando Descripción Comentario edit <RtrID> <AreaID> Modifica un link virtual. [<setting=value>] Ajustes posibles: • Trans. Delay • Retrans Interval • Hello Interval • Dead Interval auth <RtrID>...
Página 291 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Neighbor IP Address Dirección IP del vecino en esta red. Neighbor Router ID Router ID del vecino. Ambas direcciones pueden coincidir. Neighbor State Estado del vecino.
Página 292: Ospfv2 State Database
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Sintaxis de Command Line Interface Tabla 4- 92 OSPFv2 Neighbors - CLI\ROUTER\OSPF> Comando Descripción Comentario neighbrs Indica los vecinos actuales. 4.7.12 OSPFv2 State Database Panorámica La Link State Database es la base de datos central para la administración de todas las conexiones (Links) dentro de un área.
Página 293: Vrrp
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Sequence No. Número de secuencia del LSA. Con cada renovación de un LSA aumenta en uno este número de secuencia. Sintaxis de Command Line Interface Tabla 4- 93 OSPFv2 State Database - CLI\ROUTER\OSPF>...
Página 294: Vrrp Virtual Routers
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.14 VRRP Virtual Routers Introducción En este menú se pueden vigilar los Router virtuales del sistema. Mediante el botón "New Entry" puede conectar routers virtuales nuevos. Como máximo pueden configurarse 32 routers virtuales.
Página 295 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Router State En esta columna se indica el estado actual del Router virtual. Los valores posibles son: ● Master: este Router adopta la función de Routing para todas las direcciones IP subordinadas.
Página 296 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Crear o modificar un Router virtual A través del botón "New Entry" del menú "VRRP Virtual Routers" se puede crear un nuevo Router virtual. Figura 4-141 VRRP Virtual Router Configuration VLAN ID Aquí...
Página 297 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Priority Aquí debe especificar la prioridad del Router virtual. Los valores válidos son 1...255. El 255 está reservado para el propietario de las direcciones de Router. Todas las prioridades restantes pueden distribuirse libremente entre los Router redundantes.
Página 298: Vrrp Associated Ip Adresses
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.15 VRRP Associated IP Adresses Introducción En este tópico de menú puede ver las direcciones IP redundantes de los Router virtuales. Figura 4-142 VRRP Associated IP Addresses VLAN ID de la subred.
Página 299 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Crear o modificar las direcciones IP vigiladas A través del link indicado en las dos primeras columnas, puede modificar o borrar las direcciones IP que deben vigilarse. Figura 4-143 VRRP Associated IP Address Configuration VLAN ID Indica la VLAN en la que se encuentra el Router virtual.
Página 300: Vrrp Statistics
Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) 4.7.16 VRRP Statistics Introducción En este tópico de menú puede ver las estadísticas del protocolo VRRP y todos los Router virtuales configurados. El botón "Reset Counters" permite reiniciar todas las estadísticas a 0. Figura 4-144 VRRP Statistics VRID Errors Indica el número de paquetes VRRP recibidos que han contenido un VRID no válido.
Página 301 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) VRID En esta columna se indica el ID del Router virtual. El ID debe asignarse de forma unívoca para esa VLAN. Los valores válidos son 1...255. Up Time Esta columna indica el momento en que el Router virtual ha sido puesto en funcionamiento.
Página 302 Configuración a través de Web Based Management y Command Line Interface 4.7 El menú Router (SCALANCE X414-3E) Prio 0 received Indica cuántos paquetes se han recibido con la prioridad 0. Los paquetes con la prioridad 0 se envían cuando se apaga un Router Master. Estos paquetes permiten pasar rápidamente al correspondiente BackupRouter.
Página 303: Configuración Y Diagnóstico A Través De Snmp
Configuración y diagnóstico a través de SNMP Configuración de un IE Switch a través de SNMP A través del SNMP (Simple Network Management Protocol) una estación de gestión de redes puede configurar y supervisar dispositivos aptos para SNMP como p. ej. un IE Switch. Para ello se instala en el dispositivo un agente de gestión (Management-Agent) con el que la estación gestora (Management-Station) intercambia datos por medio de así...
Página 304 Por eso necesita una versión modificada del archivo privado SMIv2 MIB del IE Switch. En el enlace siguiente puede descargar el SMIv1 MIB del IE Switch y un perfil de dispositivo confeccionado: Private MIBs (http://support.automation.siemens.com/WW/view/es/22015045) (ID de artículo: 22015045) Standard MIBs En cuanto a las MIBs se distingue entre MIBs estandarizadas (Standard MIB), definidas en así...
Página 305 Configuración y diagnóstico a través de SNMP ● RFC 2574: SNMP-USER-BASED-SM-MIB (SNMPv3 MIB: Conformance Group 1) ● RFC 2575: SNMP-VIEW-BASED-ACM-MIB (SNMPv3 MIB: Conformance Group 1) ● RFC 2787: VRRP-MIB (Virtual Router Redundancy Protocol; solo SCLANCE X414-3E) Private MIB Encontrará información sobre los Private MIB del IE Switch en el anexo B de este manual. Acceso al archivo Private MIB de un IE Switch Realice las siguientes operaciones para acceder al archivo Private MIB de un IE Switch.
Página 306 Configuración y diagnóstico a través de SNMP SCALANCE X-300 / X-400 Manual de configuración, 04/2013, C79000-G8978-C187-19...
Página 307: Funciones Profinet Io
Funciones PROFINET IO Configurar con PROFINET IO Uso de PROFINET IO Una posibilidad de realizar el diagnóstico, la parametrización y la generación de mensajes de alarma de los IE Switch conectados es el uso de PROFINET IO. Aquí se indica cómo se pueden aprovechar las posibilidades de PROFINET IO para un IE Switch conectado.
Página 308: Procedimiento
Funciones PROFINET IO 6.1 Configurar con PROFINET IO Figura 6-1 HW Config PROFINET IO - Montaje de la estación Integración del IE Switch Para integrar los diferentes IE Switches como PN IO Device es necesario que los IE Switches existan en el catálogo de módulos en PROFINET IO. Procedimiento Si los dispositivos todavía no están incluidos en STEP 7, proceda de la siguiente manera: 1.
Página 309 Figura 6-2 Instalar archivo GSD 2. Pulse "Examinar" para navegar hasta el archivo xml suministrado (p. ej. GSDML-Vx.x- Siemens-002A-SCALANCE_X400-YYYYMMDD.xml - Y, M y D representan la fecha de edición del archivo). SCALANCE X-300 / X-400 Manual de configuración, 04/2013, C79000-G8978-C187-19...
Página 310 Funciones PROFINET IO 6.1 Configurar con PROFINET IO Figura 6-3 HW Config PROFINET IO - Agregar SCALANCE Switch 3. A continuación, incorpore el archivo con "Instalar". Con esto, los IE Switches se han incorporado al catálogo de módulos (véase el catálogo de módulos en la figura siguiente).
Página 311 Funciones PROFINET IO 6.1 Configurar con PROFINET IO 4. Vea en el catálogo de HW el IE Switch que desee utilizar – aquí, a modo de ejemplo, SCALANCE X408-2 (PROFINET IO > Network Components > SCALANCE X-400 Switches > SCALANCE X408-2). Agregue el SCALANCE seleccionado al sistema PROFINET IO mediante "arrastrar y colocar".
Página 312 Funciones PROFINET IO 6.1 Configurar con PROFINET IO 7. Haga clic en las ranuras ("slots") de los puertos para ajustar los parámetros específicos del puerto. Figura 6-5 HW Config 8. Abra en HW Config el cuadro de diálogo "Propiedades de objeto del SCALANCE X408-2" (clic con el botón derecho del ratón en el icono ->...
Página 313 Funciones PROFINET IO 6.1 Configurar con PROFINET IO 9. Seleccione el comando de menú Estación > Guardar y compilar. 10. Interconecte los dispositivos entre sí y conecte la alimentación eléctrica de los dispositivos interconectados. Figura 6-6 HW Config PROFINET IO - Asignar nombre de dispositivo Para la transferencia del nombre al SCALANCE X408-2 se necesita una conexión en línea entre el PG y el PROFINET IO Device.
Página 314 Funciones PROFINET IO 6.1 Configurar con PROFINET IO Figura 6-7 Asignar nombre de dispositivo Si utiliza varios PROFINET IO Devices, se muestran también varios PROFINET IO Devices en el cuadro de diálogo "Asignar nombre del dispositivo". En ese caso, compare la dirección MAC del dispositivo con la dirección MAC visualizada y seleccione entonces el IO-Device correcto.
Página 315: Ajustes En Hw Config
Funciones PROFINET IO 6.2 Ajustes en HW Config Ajustes en HW Config Nota En el caso de los IE Switches X-400, la alimentación y los ajustes de alarmas de C-PLUG están subdivididos en dos máscaras "Alimentación" y "CPU". En los IE Switches X-300, estas funciones están reunidas en una máscara.
Página 316 Funciones PROFINET IO 6.2 Ajustes en HW Config Vigilancia de la alimentación Aquí se ajustan los parámetros del IE Switch que son relevantes para la alimentación. Alimentación redundante ● No vigilada El fallo de una de las dos fuentes de tensión no provoca una alarma. ●...
Página 317 Funciones PROFINET IO 6.2 Ajustes en HW Config Vigilancia de CPU Aquí se ajustan los parámetros del IE Switch que son relevantes para el módulo CPU. C-PLUG ● No vigilado El C-PLUG no se vigila. ● Vigilado Un defecto en el C-PLUG provoca una alarma. Figura 6-9 Propiedades - CPU con el IE Switch X-400 SCALANCE X-300 / X-400...
Página 318 Funciones PROFINET IO 6.2 Ajustes en HW Config Vigilancia de la alimentación y vigilancia de CPU en el IE Switch X-300 Los ajustes se realizan quí con las mismas posibilidades descritas en la parte anterior del capítulo. Figura 6-10 Propiedades - Alimentación y CPU en el IE Switch X-300 SCALANCE X-300 / X-400 Manual de configuración, 04/2013, C79000-G8978-C187-19...
Página 319 Funciones PROFINET IO 6.2 Ajustes en HW Config Ajustes específicos del puerto Aquí puede realizar ajustes para los diferentes puertos del IE Switch. En la máscara siguiente se muestra cómo hacerlo tomando como ejemplo un SCALANCE X408-2. Figura 6-11 Propiedades - RJ45 Gigabit Ethernet SCALANCE X-300 / X-400 Manual de configuración, 04/2013, C79000-G8978-C187-19...
Página 320 Funciones PROFINET IO 6.2 Ajustes en HW Config Figura 6-12 Propiedades - Opciones de puerto RJ45 Gigabit Ethernet Predeterminación a través de la configuración La velocidad de transmisión del puerto se puede ajustar a Autonegotiation o, por ejemplo, a un valor fijo de 100 Mbits dúplex. Nota Si se seleccionan una velocidad y duplexidad fijas hay que activar la marca de verificación en "Desactivar autonegotiation".
Página 321: Posibilidades De Acceso A Través De Profinet Io
Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO Posibilidades de acceso a través de PROFINET IO Nota La tabla de funciones de slot de X-300 es válida para todos los IE Switches X-300, a excepción de los dispositivos citados a continuación, para los que existen tablas propias: •...
Página 322 Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO Funciones de Slot de X308-2M El IE Switch X308-2M tiene 3 slots. Los puertos montados fijos están asignados al slot 0. Las demás ranuras, con 2 puertos cada una, están asignadas a Slot 1 y Slot 2. Las funciones que no se pueden asignar inequívocamente a un puerto, están asignadas al Device Access Point (Slot 0).
Página 323 Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO Funciones de slot de X302-7EEC y X307-2EEC Los IE Switches X302-7EEC y X307-2EEC disponen de un subslot en el slot 0 por cada puerto. Las funciones que no pueden asignarse claramente a un puerto están asignadas al Device Access Point (Slot 0).
Página 324 Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO Funciones de slot X-400 Los productos de la familia IE Switch X-400 tienen varias ranuras (slots) con hasta 4 puertos cada una. Las funciones que no se puedan asignar inequívocamente a un puerto están asignadas al Device Access Point (Slot 0) o al otro módulo de rango superior (CPU y módulo Power).
Página 325 Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO Registro 4: Acceso: Read-Write, Estructura: typedef struct { Word BlockType; Word BlockLength; Byte BlockVersionHigh: Byte BlockVersionLow: DWord Alarm_enable; }; BlockType: 1: Constante BlockLength: 6: constante en GSD, designa la longitud sin Type+ Length BlockVersionHigh: 1: constante en GSD, designa la Major Version BlockVersionLow:...
Página 326 Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO Registro 5: Proporciona el ajuste de alarma actual en relación a este puerto. Acceso: Read-Only typedef struct { Word BlockType; Word BlockLength; Byte BlockVersionHigh; Byte BlockVersionLow; DWord status; }; BlockType: 1: Constante BlockLength:...
Página 327: Registro 10 (Alimentación, Parametrización)
Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO Estado: Reserved C-PLUG_status Reserved Fault_line_status Redundancia Power Line Bit 8-31 Bit 4-7 Bit 2-3 Bit 1 Bit 0 Información sobre el Información sobre el Este bit informa sobre la Configuration-Plug del estado actual del alimentación redundante...
Página 328 Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO BlockVersionLow 1: constante en GSD, designa la Minor Version Alarme_enable: Reserved Red_power Bit 1-31 Bit 0 0: No hay vigilancia de alimentación de tensión redundante 1: Vigilancia de la alimentación redundante Registro 11 (CPU, parametrización) Estructura typedef struct {...
Página 329 Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO Alarm_Mode Reserved Enhanced_Alarm_Mode Show_C-PLUG_Error Bit 2-31 Bit 1 Bit 0 Sin función 0: no se vigila el C-PLUG 1: Un C-PLUG faltante o incorrecto genera una alarma. Registro 12 (alimentación, estado del módulo) Proporciona el ajuste de alarma actual en relación a este puerto.
Página 330 Funciones PROFINET IO 6.3 Posibilidades de acceso a través de PROFINET IO Registro 13 (CPU, estado del módulo) Estructura typedef struct { Word BlockType; Word BlockLength; Byte BlockVersionHigh; Byte BlockVersionLow; DWord PortState; byte PortType; byte reserved; }; BlockType 1: Constante BlockLength 6: constante en GSD, designa la longitud sin Type+ Length BlockVersionHigh...
Página 331: Registro 0X802A (Pdportdatareal)
Funciones PROFINET IO 6.4 Registro 0x802A (PDPortDataReal) Registro 0x802A (PDPortDataReal) Estructura typdef struct{ Word BlockType; Word BlockLength; Byte BlockVersionHigh; Byte BlockVersionLow; Word Padding; Word SlotNumber; Word SubslotNumber; Byte LengthOwnPortID; 8 Byte OwnPortID; Byte NumberOfPeers; Word Padding; Byte LengthPeerPortID; 8 Byte PeerPortID; Byte LengthPeerChassisID;...
Página 332 Funciones PROFINET IO 6.4 Registro 0x802A (PDPortDataReal) SlotNumber Designación del slot, consulte el capítulo "Posibilidades de acceso mediante PROFINET IO" SubslotNumber Designación del slot, consulte el capítulo "Posibilidades de acceso mediante PROFINET IO" LengthOwnPortID Longitud del campo OwnPortID en bytes. OwnPortID Designación del puerto utilizado.
Página 333 Funciones PROFINET IO 6.4 Registro 0x802A (PDPortDataReal) LineDelay LineDelay.FormatIndicator = 0 Valor (hexadecimal) Significado 0x00000000 Line Delay y Cable Delay desconocidos. 0x00000001 – 0x7FFFFFFF Line Delay en nanosegundos. LineDelay.FormatIndicator = 1 Valor (hexadecimal) Significado 0x00000000 Reservado 0x00000001 – 0x7FFFFFFF Cable Delay en nanosegundos. PeerMACAddress Dirección MAC del dispositivo colindante.
Página 334 Funciones PROFINET IO 6.4 Registro 0x802A (PDPortDataReal) Valor (hexadecimal) Significado 0x0020 – 0x002D Reservado 0x002E 100BASELX10 0x002F – 0x0035 Reservado 0x0036 100BASEPXFD 0x0037 – 0xFFFF Reservado DomainBoundary Establece qué direcciones Multicast se bloquearán. MulticastBoundary Con los diferentes bits de las variables DWord se especifica cuál de las 32 primeras direcciones Multicast RT_CLASS_2 (de 01-0E-CF-00-02-00 a 01-0E-CF-00-02-1F) se bloqueará.
Página 335 Funciones PROFINET IO 6.4 Registro 0x802A (PDPortDataReal) MediaType Valor (hexadecimal) Significado 0x00 Desconocido 0x01 Cable de cobre 0x02 Cable de fibra óptica 0x00 Comunicación inalámbrica 0x04 – 0xFFFFFFFF Reservado Nota Encontrará información complementaria sobre los registros IEC en IEC 61158. SCALANCE X-300 / X-400 Manual de configuración, 04/2013, C79000-G8978-C187-19...
Página 336: Configuración Mrp
Funciones PROFINET IO 6.5 Configuración MRP Configuración MRP Configuración en STEP 7 Para la configuración en STEP 7, seleccione el grupo de parámetros "Redundancia de medios" en la interfaz PROFINET. Ajuste los parámetros siguientes para la configuración MRP del dispositivo: ●...
Página 337 Función La elección del papel depende de los siguientes casos de aplicación. ● Se desea utilizar MRP en una topología de anillo que contiene solo dispositivos Siemens y no se desean supervisar alarmas de diagnóstico: Asigne a todos los dispositivos el dominio "mrpdomain-1" y la función "Manager (Auto)".
Página 338 Funciones PROFINET IO 6.5 Configuración MRP Puerto de anillo 1 / Puerto de anillo 2 Seleccione aquí en cada caso el puerto que desea configurar como puerto de anillo 1 o puerto de anillo 2. En switches con más de 8 puertos, es posible que no se puedan seleccionar todos los puertos como puertos de anillo.
Página 339 Funciones PROFINET IO 6.5 Configuración MRP Parametrización de la redundancia no dada por STEP 7 (redundancia alternativa) Esta opción concierne únicamente a los switches. Seleccione esta opción si las propiedades de la redundancia de medios deben ser parametrizadas por mecanismos alternativos como, por ejemplo, Web Based Management (WBM), CLI o SNMP.
Página 340 Funciones PROFINET IO 6.5 Configuración MRP SCALANCE X-300 / X-400 Manual de configuración, 04/2013, C79000-G8978-C187-19...
Página 341: C-Plug
C-PLUG Aplicaciones El C-PLUG es un medio intercambiable para salvaguardia de datos de configuración del Switch modular, y está incluido en el suministro. De este modo, los datos de configuración siguen estando disponibles aunque se cambie el equipo básico. Nota El C-PLUG sólo se debe desenchufar o enchufar cuando el equipo está...
Página 342: Diagnóstico
C-PLUG Un IE Switch con C-PLUG enchufado y aceptado (estado ACCEPTED) utiliza automáticamente los datos de configuración del mismo al arrancar. Condición para la aceptación es, entre otras cosas, que los datos hayan sido escritos por un tipo de equipo compatible.
Página 343 C-PLUG En los casos 2 y 3 los datos de configuración son idénticos en la Switch CPU y el C-PLUG. En los casos 4 y 5 los datos de configuración son distintos y pueden igualarse manualmente. En el caso 6 se puede intentar reformatear el C-PLUG con la función Clean. Si persiste el fallo, se tiene que sustituir el C-PLUG.
Página 344 C-PLUG SCALANCE X-300 / X-400 Manual de configuración, 04/2013, C79000-G8978-C187-19...
Página 345: Actualización Del Firmware
Actualización del firmware Actualización de firmware operativo 8.1.1 Actualización del firmware a través de HTTP/HTTPS Web Based Management o Command Line Interface Encontrará información sobre la actualización del firmware a través de HTTP/HTTPS en el capítulo "Tópico de menú System Save & Load". 8.1.2 Actualización de firmware vía TFTP Web Based Management o Command Line Interface...
Página 346: Actualización Del Firmware A Través Del Software De Arranque (Boot) En El Ie Switch
Actualización del firmware 8.2 Actualización del firmware a través del software de arranque (Boot) en el IE Switch X-400/XR-300 Actualización del firmware a través del software de arranque (Boot) en el IE Switch X-400/XR-300 Necesidad de una actualización a través del software de arranque Se hace necesaria una actualización del firmware a través del software de arranque si la actualización no puede ser realizada por el propio firmware.
Página 347: Actualización Del Firmware A Través De La Interfaz Serie
HyperTerminal muestra el siguiente mensaje: Figura 8-1 HyperTerminal 3. Inicie sesión en la Command Line Interface del Bootloaders con los siguientes datos: Login: siemens Contraseña: siemens 4. Introduzca el comando Idimage. A continuación, Hyperterminal emitirá el siguiente mensaje: XMODEM ..waiting for file ATTENTION: do not switch off till the COMPLETED or FAILED message appears ...
Página 348 Actualización del firmware 8.2 Actualización del firmware a través del software de arranque (Boot) en el IE Switch X-400/XR-300 5. Seleccione el menú Transmitir > Enviar archivo. HyperTerminal abre entonces el siguiente cuadro de diálogo: Figura 8-2 Cuadro de diálogo - Enviar archivo SCALANCE X-300 / X-400 Manual de configuración, 04/2013, C79000-G8978-C187-19...
Página 349 Actualización del firmware 8.2 Actualización del firmware a través del software de arranque (Boot) en el IE Switch X-400/XR-300 6. Indique el nombre del archivo que desea cargar y seleccione Xmodem como protocolo. Haga clic en el botón Enviar para iniciar el proceso de transmisión. A continuación aparece un cuadro de diálogo que muestra el progreso del proceso de carga: Figura 8-3 Envío de archivo Xmodem...
Página 350: Actualización Del Firmware A Través De Una Interfaz Ethernet Y Ftp
1. Abra una ventana de la consola e introduzca el comando ftp seguido de la dirección IP del IE Switch. Ejemplo: ftp 192.168.20.54 siemens 2. Introduzca tanto para el login como para la contraseña. 3. Introduzca el comando put seguido del nombre del archivo de firmware. Por ejemplo: put V211005.lad...
Página 351: Anexo A
Anexo A Conexión de PC a la interfaz serie de un SCALANCE X400 HyperTerminal El programa HyperTerminal está disponible en los sistemas operativos Windows 95 / 98 / NT / 2000 / XP en el menú "Inicio > Todos los programas > Accesorios". Puede utilizar este programa para las siguientes tareas: ●...
Página 352 Anexo A A.1 Conexión de PC a la interfaz serie de un SCALANCE X400 Asignación de pins de X-400 (cable de módem nulo) Un cable de módem nulo tiene para la conexión al PC un conector hembra Sub D de 9 o de 24 contactos y en el otro extremo un conector hembra Sub D de 9 contactos.
Página 353: Conexión De Pc A La Interfaz Serie De Un Scalance Xr300
Anexo A A.2 Conexión de PC a la interfaz serie de un SCALANCE XR300 Conexión de PC a la interfaz serie de un SCALANCE XR300 HyperTerminal El programa HyperTerminal está disponible en los sistemas operativos Windows 95 / 98 / NT / 2000 / XP en el menú...
Página 354 Anexo A A.2 Conexión de PC a la interfaz serie de un SCALANCE XR300 Asignación de pins de XR-300 (cable de conexión del puerto de diagnóstico) Nota En el caso de equipos para rack (R), el suministro incluye el cable de conexión para el puerto de diagnóstico.
Página 355: Anexo B
Anexo B Variables MIB de un SCALANCE X300/X400 Variables importantes en el estándar MIB II A continuación se listan algunas variables SNMP del conjunto MIB II para supervisión del estado del equipo. MIB II describe el conjunto de variables SNMP que son soportadas, por regla general, por todos los equipos aptos para SNMP.
Página 356 Anexo B B.1 Variables MIB de un SCALANCE X300/X400 Variable Autorizaciones de Descripción acceso sysLocation lectura y escritura Aquí se puede introducir la ubicación del equipo. (Predeterminado: cadena vacía). El valor posible es una cadena de 255 caracteres como máximo. sysService solo lectura Indica las funciones (Services) que pueden ser...
Página 357 Anexo B B.1 Variables MIB de un SCALANCE X300/X400 Variable Autorizaciones de Descripción acceso ifOperStatus Solo lectura. Estado operativo actual del puerto Ethernet. Son posibles los siguientes valores: up(1) • down(2) • testing(3) • unknown(4) • dormant(5) [esperando acción externa] •...
Página 358 Anexo B B.1 Variables MIB de un SCALANCE X300/X400 Nota La cantidad de puertos disponibles es definida por la ejecuciuón del equipo Dependiendo del modelo del equipo está disponible el número correspondiente de puertos. Por ejemplo, con el modelo X-306-1LD FE solo hay disponibles 7 puertos. Tabla B- 3 Tabla de puertos del SCALANCE X-300 Índice...
Página 359 Anexo B B.1 Variables MIB de un SCALANCE X300/X400 Índice Puert Designació n del de interfaz puerto AG / AP X306- X307-3, X302- X308- X320- X320-3LD XR324- XR324- 1LD FE X307-3LD, 7 EEC, 1 FE X308-2, X307- X308-2LD, 2 EEC X308-2LH, X308- 2LH+,...
Página 360 Anexo B B.1 Variables MIB de un SCALANCE X300/X400 Índice Puerto Designación del puerto de interfaz AG / AP X408-2 X414-3E sin Extender con Extender con Extender eléctrico óptico 34603012 / 51380228 Port 4 34603013 / 51380229 Port 5 34603014 / 51380230 Port 6 34603015 / 51380231 Port 7...
Página 361 Anexo B B.1 Variables MIB de un SCALANCE X300/X400 Tabla B- 5 Variables Private MIB de un IE Switch Variable Descripción Autorizaciones de acceso snX300X400FaultState solo lectura Indica el estado del contacto de señalización. Valores posibles: • ningún error • error.
Página 362 Anexo B B.1 Variables MIB de un SCALANCE X300/X400 Variable Descripción Autorizaciones de acceso snX300X400StandbyState solo lectura Indica el estado de Standby: • El equipo es maestro y está pasivo. • El equipo es esclavo y está pasivo. • El equipo es maestro y está activo. •...
Página 363: Anexo C
Anexo C Tagging de telegramas Extensión de los telegramas Ethernet en cuatro byte Para las funciones CoS (Class of Service, priorización de telegramas) y VLAN (red virtual) basada en puertos se ha fijado en la norma IEEE 802.1 Q la extensión de los telegramas Ethernet con el así...
Página 364 Anexo C C.1 Tagging de telegramas Tag Control Information Field Los 2 bytes del Tag Control Information Field (TCI) contienen la siguiente información: CoS– Priorización En el telegrama con tag hay 3 bits para la prioridad, que también se denominan Class of Service (CoS).
Página 365: Anexo D
Anexo D Mensajes de error del SCALANCE X300 / X400 Nota Si la agregación de enlaces está activada, en lugar de un número de puerto también es posible indicar el número de la agregación (p. ej. AG1). Avisos cuando se produce un error y tras solucionarlo Tabla D- 1 Mensajes de error asignados a un estado de error (LED de error) Avisos cuando se produce un error...
Página 366 Anexo D D.1 Mensajes de error del SCALANCE X300 / X400 Avisos cuando se produce un error Avisos tras solucionar un error Observer stopped recovering because of too Observer restarted because of user command. many (<número de errores>) repeated errors. Standby <partner / observer>...
Página 367 Anexo D D.1 Mensajes de error del SCALANCE X300 / X400 Avisos cuando se produce un error Avisos tras solucionar un error Erroneous connected ring line on <número de Erroneous connected ring line removed on puerto> (should <número de puerto>) <número de puerto>.
Página 368 Anexo D D.1 Mensajes de error del SCALANCE X300 / X400 ● (R)STP: topology change detected. ● Unable to send E-Mail(s). Please check IP configuration. ● Unable to send trap(s). Please check IP configuration. ● Failure reply code <código de error> from SMTP server. ●...
Página 369 Anexo D D.1 Mensajes de error del SCALANCE X300 / X400 ● Warning: ring ports have different load limits configuration. ● Enter fault state: port <número de puerto> enabled for link status monitoring and link down. ● Leave fault state: port <número de puerto> disabled for link status monitoring. ●...
Página 370 Anexo D D.1 Mensajes de error del SCALANCE X300 / X400 SCALANCE X-300 / X-400 Manual de configuración, 04/2013, C79000-G8978-C187-19...
Página 371: Anexo E
Anexo E Utilizar la misma configuración en varios IE Switches La lista siguiente indica los IE Switches en los que puede utilizarse la misma configuración. Los dispositivos se identifican utilizando la referencia. Dispositivo Configuraciones cargables 6GK53073BL002AA3 6GK53073BL002AA3 6GK53073BM002AA3 6GK53082FL002AA3 6GK53082FM002AA3 6GK53082FN002AA3 6GK53082FP002AA3 6GK53100BA002AA3...
Página 372 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK53082FP002AA3 6GK53073BL002AA3 6GK53073BM002AA3 6GK53082FL002AA3 6GK53082FM002AA3 6GK53082FN002AA3 6GK53082FP002AA3 6GK53100BA002AA3 6GK53100FA002AA3 6GK53100BA002AA3 6GK53073BL002AA3 6GK53073BM002AA3 6GK53082FL002AA3 6GK53082FM002AA3 6GK53082FN002AA3 6GK53082FP002AA3 6GK53100BA002AA3 6GK53100FA002AA3 6GK53100FA002AA3 6GK53073BL002AA3 6GK53073BM002AA3 6GK53082FL002AA3 6GK53082FM002AA3 6GK53082FN002AA3 6GK53082FP002AA3 6GK53100BA002AA3 6GK53100FA002AA3 6GK53082GG002AA2 6GK53082GG002AA2...
Página 373 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK53240GG001HR2 6GK53240GG001AR2 6GK53240GG001HR2 6GK53240GG003HR2 6GK53240GG003HR2 6GK53240GG001CR2 6GK53240GG001ER2 6GK53240GG002ER2 6GK53240GG003ER2 6GK53240GG004ER2 6GK53240GG005ER2 6GK53244GG001ER2 6GK53244GG001JR2 6GK53244GG002ER2 6GK53244GG002JR2 6GK53244GG003ER2 6GK53244GG003JR2 6GK53244GG004ER2 6GK53244GG004JR2 6GK53240GG003HR2 6GK53240GG001AR2 6GK53240GG001HR2 6GK53240GG003HR2 6GK53240GG003HR2 6GK53240GG001CR2 6GK53240GG001ER2 6GK53240GG002ER2 6GK53240GG003ER2 6GK53240GG004ER2...
Página 374 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK53240GG001CR2 6GK53240GG001AR2 6GK53240GG001HR2 6GK53240GG003HR2 6GK53240GG003HR2 6GK53240GG001CR2 6GK53240GG001ER2 6GK53240GG002ER2 6GK53240GG003ER2 6GK53240GG004ER2 6GK53240GG005ER2 6GK53244GG001ER2 6GK53244GG001JR2 6GK53244GG002ER2 6GK53244GG002JR2 6GK53244GG003ER2 6GK53244GG003JR2 6GK53244GG004ER2 6GK53244GG004JR2 6GK53240GG001ER2 6GK53240GG001AR2 6GK53240GG001HR2 6GK53240GG003HR2 6GK53240GG003HR2 6GK53240GG001CR2 6GK53240GG001ER2 6GK53240GG002ER2 6GK53240GG003ER2 6GK53240GG004ER2...
Página 375 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK53240GG003ER2 6GK53240GG001AR2 6GK53240GG001HR2 6GK53240GG003HR2 6GK53240GG003HR2 6GK53240GG001CR2 6GK53240GG001ER2 6GK53240GG002ER2 6GK53240GG003ER2 6GK53240GG004ER2 6GK53240GG005ER2 6GK53244GG001ER2 6GK53244GG001JR2 6GK53244GG002ER2 6GK53244GG002JR2 6GK53244GG003ER2 6GK53244GG003JR2 6GK53244GG004ER2 6GK53244GG004JR2 6GK53240GG004ER2 6GK53240GG001AR2 6GK53240GG001HR2 6GK53240GG003HR2 6GK53240GG003HR2 6GK53240GG001CR2 6GK53240GG001ER2 6GK53240GG002ER2 6GK53240GG003ER2 6GK53240GG004ER2...
Página 376 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK53244QG001AR2 6GK53240GG001AR2 6GK53240GG001HR2 6GK53240GG003HR2 6GK53240GG003HR2 6GK53240GG001CR2 6GK53240GG001ER2 6GK53240GG002ER2 6GK53240GG003ER2 6GK53240GG004ER2 6GK53240GG005ER2 6GK53244QG001AR2 6GK53244QG001HR2 6GK53244QG003AR2 6GK53244QG003HR2 6GK53244QG001CR2 6GK53244GG001ER2 6GK53244GG001JR2 6GK53244GG002ER2 6GK53244GG002JR2 6GK53244GG003ER2 6GK53244GG003JR2 6GK53244GG004ER2 6GK53244GG004JR2 6GK53244QG001HR2 6GK53240GG001AR2 6GK53240GG001HR2 6GK53240GG003HR2 6GK53240GG003HR2...
Página 377 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK53244QG003AR2 6GK53240GG001AR2 6GK53240GG001HR2 6GK53240GG003HR2 6GK53240GG003HR2 6GK53240GG001CR2 6GK53240GG001ER2 6GK53240GG002ER2 6GK53240GG003ER2 6GK53240GG004ER2 6GK53240GG005ER2 6GK53244QG001AR2 6GK53244QG001HR2 6GK53244QG003AR2 6GK53244QG003HR2 6GK53244QG001CR2 6GK53244GG001ER2 6GK53244GG001JR2 6GK53244GG002ER2 6GK53244GG002JR2 6GK53244GG003ER2 6GK53244GG003JR2 6GK53244GG004ER2 6GK53244GG004JR2 6GK53244QG003HR2 6GK53240GG001AR2 6GK53240GG001HR2 6GK53240GG003HR2 6GK53240GG003HR2...
Página 378 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK53244QG001CR2 6GK53240GG001AR2 6GK53240GG001HR2 6GK53240GG003HR2 6GK53240GG003HR2 6GK53240GG001CR2 6GK53240GG001ER2 6GK53240GG002ER2 6GK53240GG003ER2 6GK53240GG004ER2 6GK53240GG005ER2 6GK53244QG001AR2 6GK53244QG001HR2 6GK53244QG003AR2 6GK53244QG003HR2 6GK53244QG001CR2 6GK53244GG001ER2 6GK53244GG001JR2 6GK53244GG002ER2 6GK53244GG002JR2 6GK53244GG003ER2 6GK53244GG003JR2 6GK53244GG004ER2 6GK53244GG004JR2 6GK53244GG001ER2 6GK53240GG001AR2 6GK53240GG001HR2 6GK53240GG003HR2 6GK53240GG003HR2...
Página 379 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK53244GG001JR2 6GK53240GG001AR2 6GK53240GG001HR2 6GK53240GG003HR2 6GK53240GG003HR2 6GK53240GG001CR2 6GK53240GG001ER2 6GK53240GG002ER2 6GK53240GG003ER2 6GK53240GG004ER2 6GK53240GG005ER2 6GK53244GG001ER2 6GK53244GG001JR2 6GK53244GG002ER2 6GK53244GG002JR2 6GK53244GG003ER2 6GK53244GG003JR2 6GK53244GG004ER2 6GK53244GG004JR2 6GK53244GG002ER2 6GK53240GG001AR2 6GK53240GG001HR2 6GK53240GG003HR2 6GK53240GG003HR2 6GK53240GG001CR2 6GK53240GG001ER2 6GK53240GG002ER2 6GK53240GG003ER2 6GK53240GG004ER2...
Página 380 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK53244GG003ER2 6GK53240GG001AR2 6GK53240GG001HR2 6GK53240GG003HR2 6GK53240GG003HR2 6GK53240GG001CR2 6GK53240GG001ER2 6GK53240GG002ER2 6GK53240GG003ER2 6GK53240GG004ER2 6GK53240GG005ER2 6GK53244GG001ER2 6GK53244GG001JR2 6GK53244GG002ER2 6GK53244GG002JR2 6GK53244GG003ER2 6GK53244GG003JR2 6GK53244GG004ER2 6GK53244GG004JR2 6GK53244GG003JR2 6GK53240GG001AR2 6GK53240GG001HR2 6GK53240GG003HR2 6GK53240GG003HR2 6GK53240GG001CR2 6GK53240GG001ER2 6GK53240GG002ER2 6GK53240GG003ER2 6GK53240GG004ER2...
Página 381 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK53244GG004JR2 6GK53240GG001AR2 6GK53240GG001HR2 6GK53240GG003HR2 6GK53240GG003HR2 6GK53240GG001CR2 6GK53240GG001ER2 6GK53240GG002ER2 6GK53240GG003ER2 6GK53240GG004ER2 6GK53240GG005ER2 6GK53244GG001ER2 6GK53244GG001JR2 6GK53244GG002ER2 6GK53244GG002JR2 6GK53244GG003ER2 6GK53244GG003JR2 6GK53244GG004ER2 6GK53244GG004JR2 6GK53027GD001EA3 6GK53027GD001EA3 6GK53027GD002EA3 6GK53027GD001GA3 6GK53027GD002GA3 6GK53027GD003EA3 6GK53027GD004EA3 6GK53027GD003GA3 6GK53027GD004GA3 6GK53027GD002EA3...
Página 382 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK53027GD003EA3 6GK53027GD001EA3 6GK53027GD002EA3 6GK53027GD001GA3 6GK53027GD002GA3 6GK53027GD003EA3 6GK53027GD004EA3 6GK53027GD003GA3 6GK53027GD004GA3 6GK53027GD004EA3 6GK53027GD001EA3 6GK53027GD002EA3 6GK53027GD001GA3 6GK53027GD002GA3 6GK53027GD003EA3 6GK53027GD004EA3 6GK53027GD003GA3 6GK53027GD004GA3 6GK53027GD003GA3 6GK53027GD001EA3 6GK53027GD002EA3 6GK53027GD001GA3 6GK53027GD002GA3 6GK53027GD003EA3 6GK53027GD004EA3 6GK53027GD003GA3 6GK53027GD004GA3 6GK53027GD004GA3 6GK53027GD001EA3...
Página 383 Anexo E E.1 Utilizar la misma configuración en varios IE Switches Dispositivo Configuraciones cargables 6GK53072FD001GA3 6GK53072FD001EA3 6GK53072FD002EA3 6GK53072FD001GA3 6GK53072FD002GA3 6GK53072FD003EA3 6GK53072FD004EA3 6GK53072FD003GA3 6GK53072FD004GA3 6GK53072FD002GA3 6GK53072FD001EA3 6GK53072FD002EA3 6GK53072FD001GA3 6GK53072FD002GA3 6GK53072FD003EA3 6GK53072FD004EA3 6GK53072FD003GA3 6GK53072FD004GA3 6GK53072FD003EA3 6GK53072FD001EA3 6GK53072FD002EA3 6GK53072FD001GA3 6GK53072FD002GA3 6GK53072FD003EA3 6GK53072FD004EA3 6GK53072FD003GA3 6GK53072FD004GA3 6GK53072FD004EA3 6GK53072FD001EA3...
Página 384 Anexo E E.1 Utilizar la misma configuración en varios IE Switches SCALANCE X-300 / X-400 Manual de configuración, 04/2013, C79000-G8978-C187-19...
Página 385: Índice Alfabético
Índice alfabético DCP, 87 DCP Read Only, 87 Access Control, 15 Default Gateway, 87 Actualización del firmware, DHCP, 87 Aging, 128 DHCP Option 82, 17 Aging Time, 169 Dirección IP, 82 Algoritmo SHA, 96 Posibilidades de configuración, 21 Asignación de pins (patillas) DLF (Destination Lookup Failure, 173 Cable de conexión de puerto de diagnóstico, 354 Cable de módem nulo, 352...
